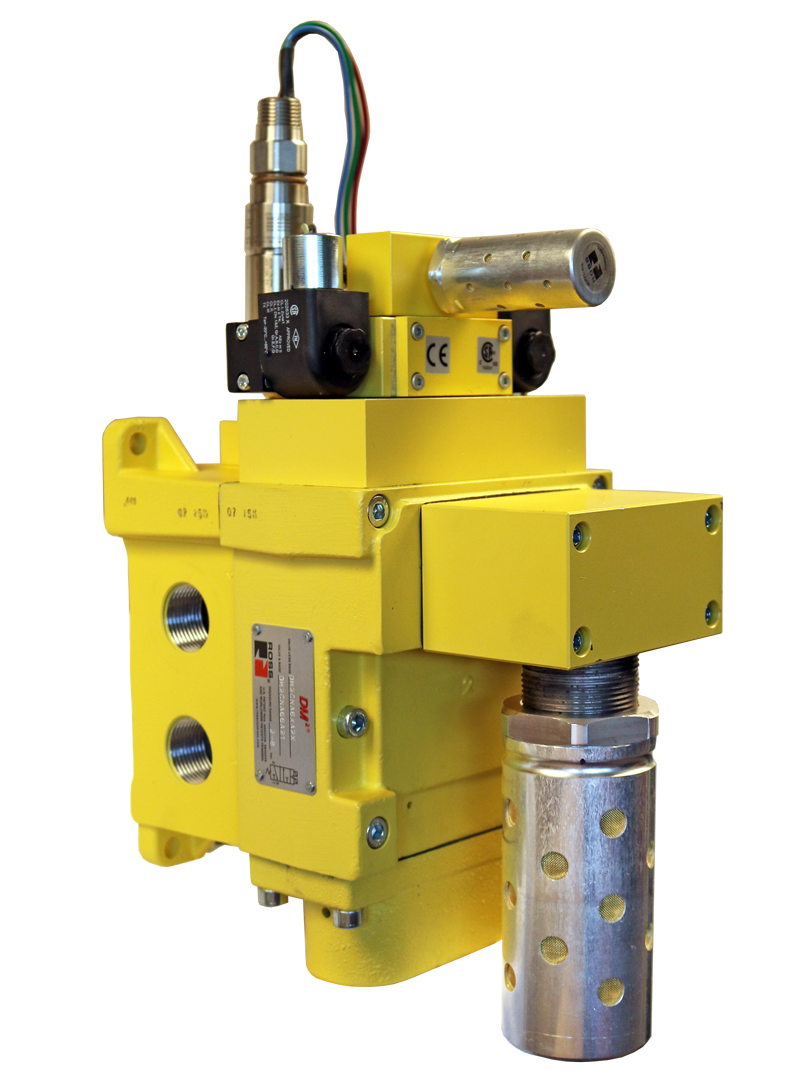

DM2 シリーズ C 安全排気バルブ、防爆 DM2CDB21B2X019
- モニタリング機能と空気流量制御機能は、2 つの同一のバルブ要素に単純に統合されています。
- バルブ要素の非同期動作は動的モニタリングによって検出され、バルブは安全な状態でラッチされ、残留出口圧力は供給の 1% 未満になります。
- リセットは、統合された電気 (ソレノイド) リセットによってのみ実行できます。供給圧力を取り外して再度加えてもバルブはリセットできません
- 汚れに強いポペット設計、摩耗を補償して素早い応答と高い流量を実現
- コイルまたはハウジング内部から発生する火花を封じ込め、周囲の可燃性物質への引火を防ぎ、より大きな爆発を防ぎます。
- 常開 (NO) 接点と常閉 (NC) 接点の両方を備えた圧力スイッチが含まれており、バルブがロックアウト状態にあるか、実行準備完了状態にあるかを示すステータス フィードバックを制御システムに提供します
- 両側の入口ポートと出口ポートが柔軟な配管を提供します (未使用ポート用のプラグが付属)
- SISTEMA ライブラリがダウンロード可能
商品情報
| バルブ | 安全な排気 - 危険区域 |
| シリーズ | DM2Cシリーズ |
| バルブ機能 | 冗長化3/2シングルソレノイド |
| 構造 | デュアルポペット |
| アクチュエーション | 電気式 |
| ソフトスタート | 含まれない |
| ロックアウト | 含まれない |
| モニタリング | 内部 |
| 電圧 | 110/120 VAC |
| フィードバック | 含まれない |
| コミュニケーション | 該当なし |
| リセット | ソレノイド |
| ネジ | G |
| 入口サイズ | 3/8" |
| 出口サイズ | 3/8" |
| 排気サイズ | 3/4" |
| 基本サイズ | 2 |
| ポート 1-2 フロー | 2.2 Cv (2165 Nl/min) |
| ポート2-3 フロー | 3.6 Cv (3542 Nl/min) |
| フィードバック定格 | 該当なし |
| 消費電力 | 突入時 36VA; 保持時 24.6VA |
| ソレノイド接続 | 3 コンジット付きリード線 |
| フィードバック接続 | 該当なし |
| ソレノイド/センサピン構成 | 該当なし |
| 最高使用圧力 | 150 psig (8.3 bar) |
| パイロット供給 | 内部 |
| 圧力ゲージ | 該当なし |
| 高さ | 10.32 in (262.2 mm) |
| 長さ | 4.50 in (114.3 mm) |
| 幅 | 4.74 in (120.4 mm) |
| 重量 | 5.3 lbs (2.4 kg) |
| 取り付け | ベースマウント |
| 周囲温度 | 15 to 122 F (-10 to 50 C) |
| メディア温度 | 40 to 175 F (4 to 80 C) |
| フローメディア | フィルター付き、潤滑または無潤滑（DIN 51519に準拠した鉱油、粘度クラス32～46） |
| バルブ本体材質 | アルミ鋳造 |
| ポペット/スプール材質 | アセタール樹脂 ＆ステンレス鋼 |
| シール材質 | ブナN |
| 安全カテゴリー | カテゴリー4 |
| PL定格 | PL e |
| 安全度 | SIL 3 |
| DGUV認証 | あり |
| CE認証 | あり |
| EAC宣言 | あり |
| CSA/UL認証 | 該当なし |
+
DM2 シリーズ C 安全排気バルブ、防爆
DM2CDB21B2X019
3Dモデルについてはお問い合わせください
+
