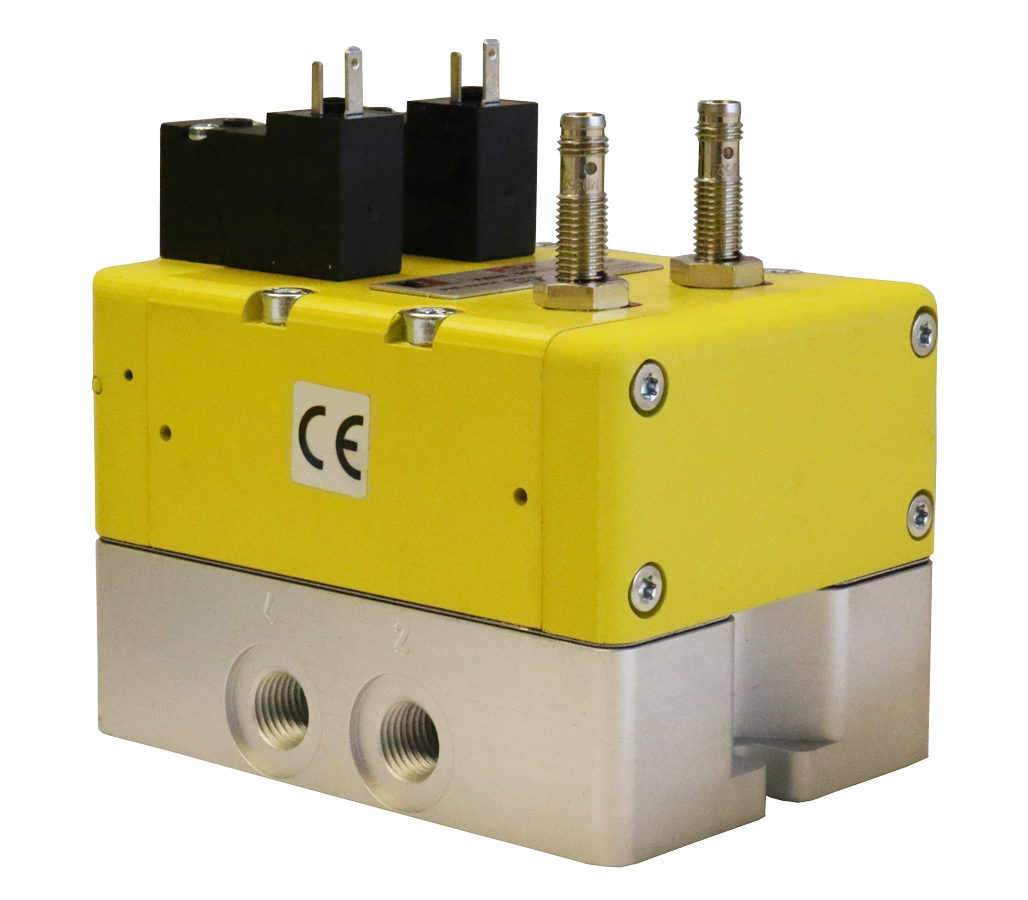

RSeシリーズ ダブルバルブ RSe3ENA10A31P
- 冗長制御は、適切な安全制御と併用することで、カテゴリ 4、PL e を達成できます。
- RSe シリーズの各単一バルブには、外部監視用の PNP 近接センサーが装備されています。
- RSe シリーズ バルブの作動時と作動停止時にこれらのセンサーの両方を監視することで、最大 99 の診断範囲が提供されます。
- 2 つの作動ソレノイドを備えた冗長スプール タイプのバルブで、順番に同時に作動させる必要があります。バルブを作動させます。さらに、各バルブ要素には、位置検出用の PNP タイプ センサーとして配線された単一の近接センサーがあります。
- ソレノイドの通電を切ることにより自動リセット
- ベース取り付け – G 付きまたはNPT管ねじ。両側の出入口ポートによりフレキシブル配管が可能（未使用ポート用プラグ付属）。キャプティブバルブとベースの取り付けネジ。
- SISTEMA ライブラリをダウンロード可能
商品情報
| シリーズ | RSe |
| バルブ機能 | デュアル3/2シングルソレノイド |
| 構造 | スプール＆スリーブ |
| アクチュエーション | 電気式 |
| ソフトスタート | 含まれない |
| ロックアウト | 含まれない |
| モニタリング | 外部 |
| フィードバック | 近接センサ |
| リセット | オートマチック |
| 電圧 | DC24V |
| ネジ | NPT |
| 入口サイズ | 1/8" |
| 出口サイズ | 1/8" |
| 排気サイズ | 1/8" |
| 基本サイズ | 1/8" |
| ポート 1-2 フロー | 0.44 Cv (433 Nl/min) |
| ポート2-3 フロー | 1 Cv (984 Nl/min) |
| フィードバック定格 | <23mA |
| 消費電力 | 15 watts |
| ソレノイド接続 | EN 175301-803 Form C |
| フィードバック接続 | M8 |
| 最高使用圧力 | 145 psi (10 bar) |
| パイロット供給 | 内部/外部 |
| 高さ | 3.67 in (93.2 mm) |
| 長さ | 3.97 in (100.8 mm) |
| 幅 | 2.96 in (75.0 mm) |
| 重量 | 2.9 lb (1.3 kg) |
| 取り付け | ベースマウント |
| 周囲温度範囲 | 40 to 120 F (4 to 50 C) |
| メディア温度範囲 | 40 to 120 F (4 to 50 C) |
| フローメディア | ISO 8573-1クラス7:4:4に準拠したろ過圧縮空気 |
| バルブ本体材質 | アルミ鋳造 |
| ポペット/スプール材質 | ステンレス鋼 |
| シール材質 | ブナN |
| 安全カテゴリー | カテゴリー4 |
| PL定格 | PL e |
| 安全度 | SIL 3 |
| DGUV認証 | 保留 |
| CE認証 | あり |
| EAC宣言 | あり |
| CSA/UL認証 | あり |
+
