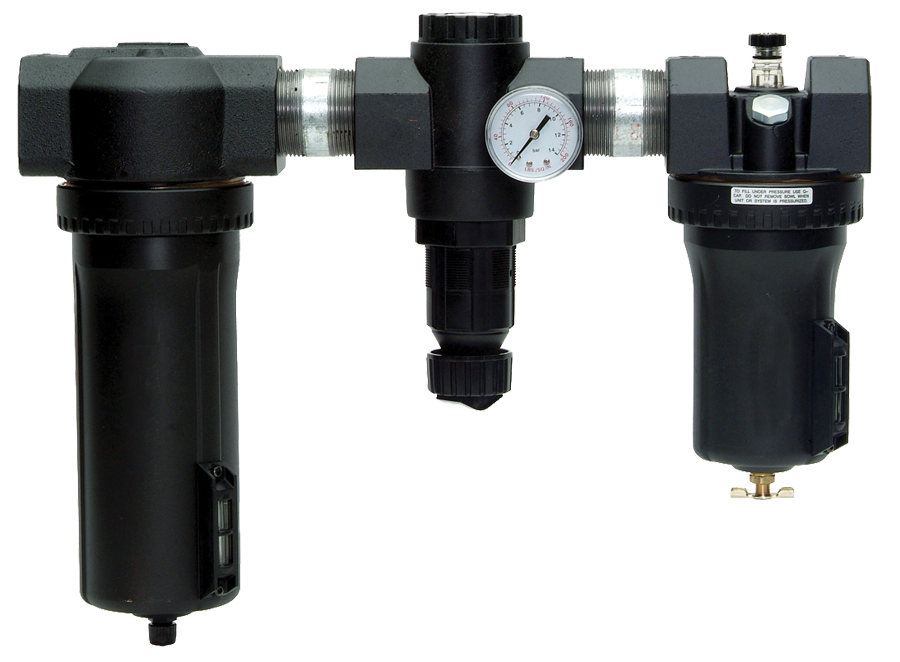

大容量 ポートサイズは3/4インチ～1-1/2インチ。 495 scfm (14018 l/分) までの流量

製品概要

ROSS Controls社の高容量シリーズは、3/4インチから1-1/2インチのポートサイズに対応する、重工業向けのフィルター・レギュレーター・ルブリケーター（FRL）複合製品ラインです。高容量シリーズは、ろ過、圧力調整、潤滑を一体化し、最大流量は495 scfm（14018 l/分）に達するため、工場レベルの主空気処理、大型機械用空気供給ステーション、高需要の圧縮空気システムに対応する集中型FRL設備などに最適です。

高容量シリーズFRLコンポーネントは、フィルター、レギュレーター、ルブリケーターとして個別に提供され、インラインで取り付けることで完全な高流量空気処理ステーションを構成できるように設計されています。また、指定されたポートサイズと流量で単一の空気処理機能のみが必要な場合は、個々のコンポーネントをスタンドアロンユニットとして設置することも可能です。

フィルター部品は、スチール製の飛散防止ガード付き高強度ポリカーボネート製ボウル、または透明ナイロン製サイトグラス付き金属製ボウルからお選びいただけます。大容量シリーズでは、内部自動ドレン、手動ドレン、外部自動ドレン、電子ドレンなど、ドレンオプションが拡張され、ROSS Controls FRL製品ラインの中で最も包括的な凝縮水管理範囲を提供します。ピストン式レギュレーターは、自己減圧機能または非減圧機能を備えた堅牢な高流量圧力調整機能を提供します。

この潤滑装置は、ウィック式とサイト式の両方の設計が用意されており、用途の監視要件に応じて、不正操作防止機能付きの内部給油方式（ウィック式）と、目視で調整可能な給油方式（サイト式）を選択できます。高容量シリーズは、主要プラントの空気処理ヘッダー、産業用コンプレッサーシステムの空気処理、大型空気圧プレス、および3/4インチから1-1/2インチの供給接続を備えた重工業機械に最適な選択肢です。

主なエンジニアリング機能

• 1-1/2インチポートで最大495 scfmの高容量流量- 最大495 scfm (14018 l/分) の流量を供給するため、高容量シリーズは、流量要求がモジュール式中型FRLシステムの範囲を超える3/4インチから1-1/2インチポートサイズの回路およびプラントレベルの空気処理ステーションに適したFRLの選択肢となります。
• ポートサイズ範囲を1-1/2インチまで拡張- 3/4インチから1-1/2インチまでのポートサイズは、メインエアヘッダーや大型工作機械の供給接続など、産業プラントや重工業における最大規模の圧縮空気供給回路に対応します。
• 大口径パイプ用インラインマウント- インライン設計により、高容量シリーズFRLコンポーネントを3/4インチから1-1/2インチの圧縮空気供給ラインに直接取り付けることができ、別途モジュラーブラケットは不要で、供給パイプが機械的なサポートを提供します。
• 飛散防止ガード付きポリカーボネート製ボウルまたはサイトグラス付き金属製ボウル- スチール製飛散防止ガード付きの高強度ポリカーボネート製ボウルは、機械的な保護機能を備えながら、凝縮液レベルを視覚的に監視できます。透明ナイロン製サイトグラス付きの金属製ボウルは、高圧・高温用途向けに、視覚的なアクセスを維持しつつ、完全な金属製構造を実現しています。
• 外部自動排水を含む4種類の排水方式- 内部自動排水、手動排水、外部自動排水、電子排水のオプションにより、あらゆる凝縮水管理戦略に対応できます。外部自動排水は、外部配管接続部を通して凝縮水を排出するため、局所的な排水が困難な用途に適しています。
• 高流量安定性を実現するピストン式レギュレータ- ピストン式レギュレータは、3/4インチから1-1/2インチの供給回路に典型的な高流量において、安定した堅牢な圧力調整を提供し、大型産業用空気圧システムの高流量かつ変動する流量要求下でも、調整された出力圧力を維持します。
• ウィック式またはサイト式潤滑装置のオプション- ウィック式潤滑装置は、吸収性ウィック機構を介して不正操作防止機能を備えた内部オイル供給を実現します。サイト式潤滑装置は、サイトチューブを通してオイル供給状況を目視で確認できるため、オペレーターが潤滑速度を監視できます。
• 自己減圧式または非減圧式レギュレータ- 自己減圧機能は、設定値を下げると下流側の余剰圧力を大気中に放出します。非減圧式オプションは、排気が許可されていないシステムの場合、下流側の圧力を保持します。
• 個別部品の入手可能性- 各フィルター、レギュレーター、およびルブリケーターは、単体での設置または完全な大容量FRLステーションへの組み込み用に、個別のユニットとして入手可能です。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

工場レベルの主要空気処理

• 工場の主要圧縮空気分配ヘッダーの処理において、高容量シリーズFRLステーションは、コンプレッサー室の下流にある工場全体の圧縮空気システムに対して、第1段階のろ過、圧力調整、および潤滑を提供します。
• 大規模な工業プラントの空気処理において、1インチから1-1/2インチのヘッダー分岐接続部で、各ゾーンまたは部門の供給ポイントに個別の高容量シリーズFRLステーションを設置し、特定の生産エリア向けに的を絞った空気処理を提供します。
• 圧縮機室のアフタークーラーおよび分離器の下流側のろ過および圧力調整において、プラントの空気分配インターフェースで1-1/2インチの供給接続部において高流量容量が必要とされる場合。
• 産業施設のメンテナンスおよびサービス用空気分配ヘッダーにおいて、中央の高容量シリーズFRLステーションが、下流のすべてのツールドロップおよび空気圧機器に、ろ過、調整、潤滑された空気を供給します。

重工業機械

• 大型油圧プレスおよび金属成形プレスの空気圧回路は、ダイクッション、クラッチブレーキ制御、材料供給、およびスクラップ除去用の1インチから1-1/2インチの供給接続を備え、高流量のろ過および調整された空気を必要とします。
• 高需要の空気消費を伴う工業用鍛造プレス、鍛造ハンマー、およびアップセット鍛造機の空気圧回路には、機械の主空気供給入口に高容量シリーズのFRL保護装置が必要です。
• ロータリーインデックスマシン、トランスファーマシン、ダイヤルインデックスアセンブリシステムなど、複数の同時空気圧作動装置が1インチから1-1/2インチの主供給管を共有する場合、高容量シリーズのフルフロー容量が必要となります。
• 1インチおよび1-1/2インチの供給接続部を備えた工業用サンドブラストキャビネット、メディアブラスト装置、および研磨ブラスト洗浄システムにおいて、高容量シリーズFRLが大量の研磨ブラスト空気供給をろ過および調整します。

自動車および輸送機器製造業

• 自動車組立工場の主要圧縮空気供給幹線上の主要空気準備ステーションは、車体工場、塗装工場、組立エリアに1インチから1-1/2インチの供給分岐接続部を備えています。
• 大型トラックおよびオフハイウェイ車両の製造において、フレーム組立治具、ボディパネルクランプ、パワートレイン組立治具などに大型の空気圧アクチュエータ回路が使用され、高流量のFRL供給が必要となる。
• 鉄道車両の組立および大型輸送機器の製造には、大型の空気圧工具回路と高流量の組立自動化が必要であり、主要供給拠点では高容量シリーズFRLの組み合わせが求められます。
• 自動車のテストコースおよび車両試験施設における、ライドシミュレーターのアクチュエータ、シャーシ試験装置、パワートレイン試験台の空気圧システムなど、大量の空気を消費する機器を含む空気圧システム。

鉄鋼、金属、鉱業

• 製鉄所および金属加工工場の圧縮空気システムで、圧延機の空気圧、スクラップ処理、連続鋳造用空気準備への供給接続が1インチおよび1-1/2インチの場合、高容量シリーズFRL処理が必要です。
• 鉱山設備および鉱山圧縮空気分配システムでは、1-1/2インチの分岐接続を備えた高容量シリーズFRLステーションが、空気圧式削岩機、ボルト締め機、および資材運搬機器に、ろ過、調整、潤滑された空気を供給します。
• 鋳造工場における空気圧成形機、型抜きシステム、ショットブラスト装置など、1インチから1-1/2インチの接続部で高流量FRL供給を必要とする大型空気圧アクチュエータに対応した空気供給設備。
• アルミニウム製錬所および金属精製所の圧縮空気システム。陽極の取り扱い、セル操作、および材料輸送のための高流量空気圧回路を備え、高容量シリーズFRL保護を必要とする。

木材加工・製材業

• エンジニアリングウッド製品および家具製造における大型CNC加工センターおよびパネル加工ラインで、1インチから1-1/2インチの圧縮空気供給回路を備え、高容量シリーズFRLの流量容量を必要とする場合。
• 製材所および木材加工施設の圧縮空気システムには、空気圧式角材回転装置、丸太搬送装置、選別装置などがあり、中央のFRLステーションから高流量のろ過・調整された空気が必要となる。
• パーティクルボード、MDF、OSBの製造において、1インチおよび1-1/2インチの供給接続口を備えた高流量圧縮空気回路を使用した空気圧搬送、成形、プレスシステムを採用する。

圧縮空気の分配とエネルギー管理

• 産業用圧縮空気分配システムでは、ゾーンレベルのFRL処理を実施し、1-1/2インチのメインヘッダーを備えた高容量シリーズステーションが、生産ゾーン全体に対して集中的な空気処理を提供します。
• 凝縮水をFRL設置場所から離れた排水ポイントまで配管する必要がある外部自動排水アプリケーション。例えば、天井設置、密閉された筐体、または床排水設備が利用できない場所など。
• 高圧用途では、ポリカーボネート製ボウルFRLシステムの150psigの上限を超えるプロセス空気圧システムなど、ハイキャパシティシリーズの250psigの金属製ボウル定格が必要です。
• 圧縮空気システムの効率化を目的とした産業用エネルギー管理プログラムにおいて、高容量シリーズフィルターに電子ドレンを設置することで、高流量FRLステーションでの空気の無駄を削減します。

注文と型番構成

高容量シリーズFRLコンポーネントは、フィルター、レギュレーター、またはルブリケーターユニットとして個別に注文され、インラインアセンブリとして設置されます。ポートサイズ、ボウル材質、ドレンタイプ、レギュレーター機能、およびルブリケータータイプ（ウィックフィードまたはサイトフィード）を指定してください。注文に関する詳細情報については、ROSS Controls（(800) 438-7677）までお問い合わせいただくか、rosscontrols.comをご覧ください。

利用可能なポートサイズ：3/4インチ、1インチ、1-1/4インチ、および1-1/2インチNPT。

フィルターボウル材質：高強度ポリカーボネート（スチール製飛散防止ガード付き、最大圧力150psig）、または金属製（透明ナイロン製サイトグラス付き、最大圧力250psig）。

排水オプション：内部自動排水、手動排水、外部自動排水、または電子排水。排水を遠隔地へ配管する必要がある天井設置または密閉設置の場合は、外部自動排水を選択してください。

レギュレーターの種類：ピストン式。セルフリリーフ機能付き（標準）または非セルフリリーフ機能付きを選択可能。

潤滑装置の種類：ウィック式またはサイト式。オイル供給を目視で確認する必要がある用途には、サイト式を選択してください。不正操作防止機能を備えた内部オイル供給には、ウィック式を選択してください。

カタログの部品番号、寸法図、構成仕様の詳細については、rosscontrols.com をご覧いただくか、ROSS Controls の技術営業担当までお問い合わせください。

アクセサリー

取り付け金具およびパイプ支持ブラケット

3/4インチから1-1/2インチのインライン設置において、パイプ接続部を超えて追加の機械的サポートが必要な場合に、高容量シリーズFRLコンポーネント用の取り付けブラケットおよびパイプサポートハードウェア。

外部自動排水配管キット

外部自動排水接続部を備えた高容量シリーズフィルターユニットにおいて、外部自動排水口を遠隔排水ポイントへ配管するための配管キットおよび継手。

電子排水制御装置

電子排水接続部を備えた大容量シリーズフィルターユニット用の、タイマー式および需要検知式電子排水コントローラー。

交換用フィルターエレメント

高容量シリーズフィルターユニット用の交換用フィルターエレメント。5ミクロンおよび40ミクロンの粒子径に対応し、すべてのポートサイズで使用可能です。

圧力計

3/4インチから1-1/2インチのポートサイズに対応する、適切なダイヤルサイズの高容量シリーズレギュレーターユニット用交換用および追加用圧力計。

関連製品およびアクセサリー

• MD4シリーズFRLコンビネーション- 3/8インチ～3/4インチのポートサイズに対応する高流量モジュラーFRLコンビネーション。流量は最大205 scfm（5806 l/min）。https ://www.rosscontrols.com/en/series/150-md4-series
• 71 高容量シリーズフィルター- 3/4インチ～2インチのポートサイズに対応する個別の高容量フィルター。流量は最大1000 scfm (28320 l/min)。https ://www.rosscontrols.com/en/series/71-high-capacity-series
• 149 フルサイズシリーズ FRL コンビネーション- 1/4インチから3/4インチのポートサイズに対応するフルサイズ FRL コンビネーション。流量は最大 138 scfm (3906 l/min)。https ://www.rosscontrols.com/en/series/149-full-size-series
• 流量制御- ROSS社製流量制御弁は、FRLアセンブリ下流の空気圧アクチュエータの速度制御に使用されます。https ://www.rosscontrols.com/en/series/261-flow-controls
• ロックアウトバルブ27シリーズ- ROSS LOX社製ロックアウトバルブは、OSHAのロックアウト/タグアウト要件に基づき、圧縮空気システムの安全なエネルギー遮断を実現します。https ://www.rosscontrols.com/en/series/1288-lockout-valves-27-series

よくある質問（FAQ）

Q：高容量シリーズFRLの最大流量容量はどれくらいですか？

A：高容量シリーズは、3/4インチから1-1/2インチまでのポートサイズで最大495 scfm（14018 l/分）の流量を実現します。

Q：利用可能なポートサイズは？

A：高容量シリーズは、3/4インチ、1インチ、1-1/4インチ、および1-1/2インチのNPTポートサイズでご利用いただけます。

Q：高容量シリーズにおけるウィック式潤滑装置とサイト式潤滑装置の違いは何ですか？

A：ウィックフィード式潤滑装置は、内部の吸収性ウィックを使用して圧縮空気流にオイルを供給します。供給速度は内部で調整されるため、不正操作防止機能付きのオイル供給機構となっています。サイトフィード式潤滑装置は、外部のサイトチューブまたは窓から空気流に入るオイル滴を確認できるため、通常運転中に供給速度を直接観察および調整できます。潤滑状態を目視で確認する必要がある場合はサイトフィード式を、不正操作防止機能が必要な場合はウィックフィード式を選択してください。

Q：外部自動排水とは何ですか？

A：外部自動排水システムは、フィルターボウル内部のフロート機構を利用してバルブを作動させ、凝縮水をフィルター直下ではなく外部配管出口から排出します。これにより、凝縮水を遠隔の排水場所に配管することが可能となり、天井設置型のFRL（フィルターリフレクター）設置、床排水設備のない密閉空間、または凝縮水をフィルター設置場所で排出するのではなく回収して処分する必要がある用途において、非常に有効です。

Q：高容量シリーズの最大動作圧力はどれくらいですか？

A：最大作動圧力は、ポリカーボネート製ボウル搭載モデルで150 psig（10 bar）、金属製ボウル搭載モデルで250 psig（17 bar）です。250 psigの金属製ボウル定格は、ROSS Controls FRL製品ラインの中で最高値です。

Q：ポリカーボネート製のボウルではなく、金属製のボウルを選ぶべきなのはどんな時ですか？

A：作動圧力が150 psigを超える場合（250 psig定格の金属製ボウルが必要）、周囲温度が125°Fを超える場合（150°F定格の金属製ボウルが必要）、または設置環境に重大な機械的衝撃の危険性、化学物質の飛沫、またはポリカーボネート製ボウルの完全性が損なわれる可能性のある腐食性条件が含まれる場合は、金属製ボウルを選択してください。

Q：高容量シリーズは、モジュール式取り付け用ですか、それともインライン取り付け用ですか？

A：高容量シリーズはインライン設置用に設計されています。各コンポーネントはポート接続部を使用して圧縮空気供給ラインに直接取り付けられ、パイプが主要な機械的支持を提供します。これは、中型および大型シリーズのモジュール式設置方式とは異なります。

Q：高容量シリーズの定格温度範囲はどのくらいですか？

A：ポリカーボネート製のボウルユニットは、華氏40～125度（摂氏4～52度）の温度範囲に対応しています。金属製のボウルユニットは、華氏40～150度（摂氏4～66度）の温度範囲に対応しています。

Q：高容量シリーズはどのようなタイプのレギュレータを使用していますか？

A：高容量シリーズはピストン式レギュレータを採用しています。ピストン式設計は、堅牢な機械的制御性能と高差圧耐性が求められる高流量用途に最適です。セルフリリーフ機能は標準装備で、非リリーフ機能はオプションで選択可能です。

Q：高容量シリーズのフィルターまたはレギュレーターだけを取り付けることはできますか？

A：はい。フィルター、レギュレーター、ルブリケーターの各コンポーネントは、それぞれ個別のユニットとして入手可能です。これらは単体で設置することも、3つのユニットを組み合わせた完全なFRLインラインアセンブリとして設置することもできます。

Q：高容量シリーズフィルターには、どのようなろ過グレードがありますか？

A：高容量シリーズフィルターには、5ミクロンと40ミクロンの微粒子除去エレメントが用意されています。オイルエアロゾルの除去が必要な用途には、凝集エレメントもご利用いただけます。各ポートサイズで使用可能なろ過グレードについては、ROSS Controlsのカタログをご覧いただくか、ROSS（(800) 438-7677）までお問い合わせください。

Q：高容量シリーズのフィルターエレメントはどのくらいの頻度で交換すべきですか？

A：フィルター両端の差圧がROSS Controlsのカタログまたは高容量シリーズの設置手順書に記載されている使用基準値に達したら、フィルターエレメントを交換してください。汚染度の高い環境では、より頻繁に点検してください。フィルター両端に差圧計を取り付けて、状態に基づいたエレメント交換を可能にしてください。

質問：カタログの図面や技術データは入手可能ですか？

A：ハイキャパシティシリーズの完全なカタログ部品番号、寸法図、および技術データはrosscontrols.comで入手できます。構成および技術サポートについては、ROSS Controls（(800) 438-7677）までお問い合わせください。

設置およびメンテナンスに関するガイドライン

• 高容量シリーズFRLコンポーネントは、凝縮水が排水口に集まり適切に排出されるように、ボウルを下向き（垂直）の位置に取り付けてください。
• 部品の重量やパイプ径によって、ねじ込み式パイプ接続部以外に追加の機械的サポートが必要となる1インチ以上のポートサイズでは、適切なパイプサポートブラケットまたは取り付け金具を使用してFRLアセンブリを支えてください。
• 部品は正しい流れの順序で取り付けてください：フィルター（入口）－レギュレーター（中間）－潤滑装置（出口）。
• ポート接続を行う前に、各ユニット本体の流量方向矢印が圧縮空気の流れ方向と一致していることを確認してください。
• すべてのNPT接続部に、圧縮空気サービスに適したPTFEねじシール剤またはパイプねじ用シーラントを塗布してください。ROSS Controlsの設置手順書に記載されているトルクで締め付けてください。
• 1インチ以上のポート接続の場合、FRLコンポーネント本体に曲げ荷重がかからないように、上流側の配管が適切に支持されていることを確認してください。
• システムを徐々に加圧し、承認された漏洩検知液を使用して、すべてのポート接続部とボウルシールからの空気漏れを検査してください。
• 外部自動排水システムを設置する場合は、排水口を適切な配管排水管または凝縮水収集システムに接続してください。排水管は、凝縮水の排出を妨げるような障害物がなく、自由に排水できる状態である必要があります。
• 電子式排水装置を設置する場合は、タイマーまたはデマンドコントローラーを、用途に応じた凝縮水量と排水コントローラーの設置手順に従って設定してください。
• ピストンレギュレーターの出力圧力を設定するには、調整ノブのロックを解除し、ゲージ上の目標圧力まで回し、設定位置でノブをロックします。
• 用途に応じた潤滑監視要件に従って、適切な潤滑装置（芯式または液面式）を選択して取り付けます。推奨される石油系オイル（ISO 32以下）をボウルに最大充填レベルまで満たします。
• サイトフィード式潤滑装置の場合、サイトチューブを観察しながらニードルバルブを希望の吐出量に調整してください。標準的な初期吐出量は、下流側の空気消費量5～10 scfmあたり毎分約1滴です。
• フィルターエレメントは、指定された差圧閾値または定期メンテナンス間隔で交換してください。エレメント交換のためにボウルを取り外す前に、入口圧力を遮断し、システムを減圧してください。

保証とグローバルサポート

ROSS Controlsは、購入日から1年間、すべての製品について、材質および製造上の欠陥を対象とした保証を提供します。

技術サポートおよび製品構成に関する支援は、ROSS Controls（電話番号：(800) 438-7677、ウェブサイト：rosscontrols.com）を通じてご利用いただけます。

ROSSは、米国（ミシガン州ファーンデール本社）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本の各拠点を通じてグローバルなサポートを提供しています。

高容量シリーズFRLコンビネーションの完全な技術データ、寸法図、および注文情報については、rosscontrols.comにアクセスするか、ROSS Controlsの技術営業担当者にお問い合わせください。
