中型シリーズ ポートサイズは1/4インチ～1/2インチ。 100 scfm (2832 l/分) までの流量

製品概要

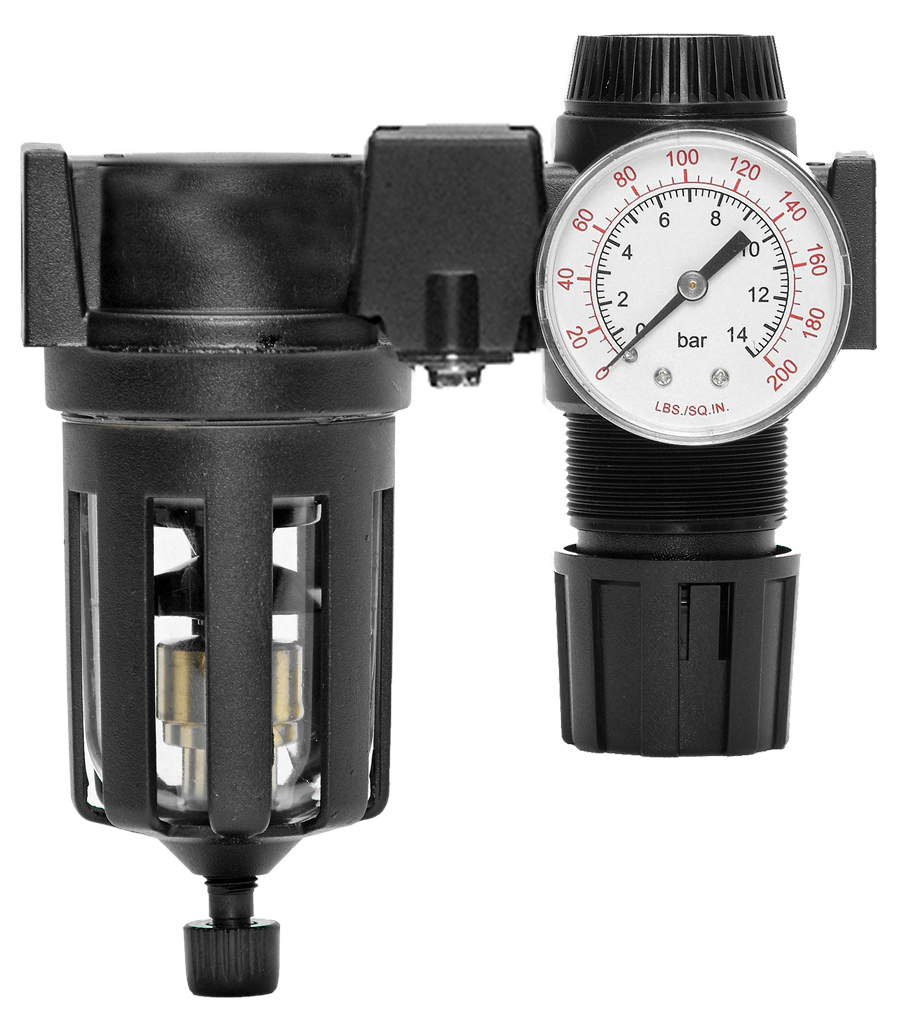

ROSS Controlsの中型フィルター/レギュレーターは、1/4インチから1/2インチまでのポートサイズと最大100 scfm（2832 l/分）の流量要件を持つ空気圧システム向けに、空気ろ過と圧力調整を単一のモジュール式マウントアセンブリに統合しています。モジュール式マウント設計により、ROSS製ルブリケーターや個別のフィルターと組み合わせることで、複数ユニットのFRLトレインを構成でき、用途要件に合わせて構成された完全な空気処理システムを実現できます。

ピストン式レギュレーターは、0～100 psig（7 bar）の範囲で正確な出口圧力制御を実現し、供給圧力や流量需要の変化に関わらず、下流側の圧力を安定的に維持します。4オンス（120 ml）のボウル容量は、中流量および1/4インチ～1/2インチポートの空気圧回路に伴う凝縮水量の増加に対応できるよう設計されており、必要なメンテナンス排水間隔を短縮します。

ボウル材質の選択肢としては、標準的な環境での結露水の目視確認に適したスチール製飛散防止ガード付きポリカーボネート製ボウルと、より高い耐圧性や耐薬品性が求められる設置環境向けの透明サイトグラス付き亜鉛製ボウルがあります。自動排水と手動排水の両方の構成が用意されており、無人メンテナンスと有人メンテナンスの両方に対応します。

本シリーズは、工作機械の供給ライン、組立自動化、マテリアルハンドリング機器、生産機械など、中型ポート接続と中程度の流量容量が使用箇所における要件の大部分を占める、幅広い一般産業用空気圧アプリケーション向けに設計されています。

主なエンジニアリング機能

• モジュール式取り付け設計- ROSS製潤滑装置、個別のフィルター、および下流コンポーネントを備えた複数ユニットのFRL列車への組み立てをサポートし、標準化されたモジュール要素から完全な空気処理システムを構築できます。
• ピストン式レギュレータ- 本体サイズに対して高い流量容量を備え、正確で安定した出口圧力制御を実現します。入口圧力と流量要求が動作範囲全体で変化しても、調整圧力を維持します。
• スチール製破片ガード付きポリカーボネート製ボウル- 透明なポリカーボネート製ボウルにより、凝縮水レベルとボウルの状態を直接目視で確認できます。スチール製の破片ガードは、高圧用途で万が一ボウルが破損した場合に、破片の飛散を防ぎます。
• 透明サイトグラス付き亜鉛製ボウル- 金属製の亜鉛製ボウルは、ポリカーボネート製よりも高い耐圧性（最大200psig）と幅広い耐薬品性を備え、凝縮液レベルを監視するための透明なナイロン製サイトグラスが付いています。
• 自動排水または手動排水- 自動排水は、オペレーターの介入なしに凝縮水を連続的に除去します。手動排水は、定期メンテナンスや汚染監視スケジュールに合わせて、凝縮水を制御して除去します。
• 4オンス（120ml）のボウル容量- ミニチュアシリーズのユニットよりもボウル容量が大きいため、中規模のフロー回路や長時間の生産シフト作業において、凝縮水の排出頻度を低減できます。
• NPTおよびG（BSPP）ねじオプション- 北米向け標準NPTねじと、国際市場向けG（BSPP）ねじ。Gねじモデルは、型番にCの接頭辞を追加してご注文ください。
• 出口圧力は最大 100 psig (7 bar) - ピストンレギュレータは、1/4 インチから 1/2 インチのポートに接続された標準的な産業用空気圧アクチュエータおよび制御装置の動作圧力範囲全体をカバーします。
• 5ミクロンポリエチレンフィルターエレメント- 標準的な5ミクロンのろ過により、圧縮空気中の微粒子汚染物質を除去し、下流のアクチュエータ、バルブ、および計器の摩耗や故障を加速から保護します。
• 複数の交換用エレメントオプション- 5ミクロンのポリエチレン（標準）と、5ミクロン、20ミクロン、40ミクロンの定格の焼結ブロンズエレメントにより、汚染レベルとエレメントの耐久性要件に合わせたろ過オプションが提供されます。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

一般産業オートメーション

• 一般的な産業機械における空気圧アクチュエータ、回転アクチュエータ、およびシリンダへの主要な空気供給源。接続ポートのサイズは1/4インチから1/2インチが標準で、流量要件は100 scfmの容量範囲内です。
• 組立ラインの空気準備ステーションは、単一のモジュール式FRLアセンブリから複数の下流の空気圧工具およびアクチュエータに空気を供給し、モジュール構造により、工具の潤滑が必要な場合に潤滑装置を追加できます。
• 空気圧式リフター、搬送ユニット、インデックステーブルなどのマテリアルハンドリング機器は、サイクルタイムとアクチュエータの出力が一定であることを保証するため、使用箇所で清浄で調整された空気を必要とする。
• ロボットワークセルの空気供給システムでは、モジュール式のFRLアセンブリがセル筐体内に取り付けられ、ロボットアームおよびアーム先端工具アクチュエータの近くで局所的な空気供給が行われます。

工作機械および金属加工

• CNCマシニングセンターの空気供給設備では、共通のモジュール式空気供給アセンブリから、調整・ろ過された空気がスピンドル冷却用エアノズル、ワーク保持用空気圧システム、工具交換アクチュエータ、およびクーラントブローオフ回路に供給されます。
• プレス加工および成形プレスにおける空気圧制御回路では、清浄で調整された空気によって、大量生産においてもアクチュエータのストロークと力特性が一定に保たれます。
• 研削盤の空気圧測定回路およびワーク保持回路では、測定サイクル全体を通して寸法精度を維持するために、1/4インチから1/2インチのポートサイズで精密な圧力制御が必要となる。

包装および資材取り扱い

• カートナー、ケースパッカー、充填ラインなどの包装機械の一次空気供給において、モジュール式のFRLアセンブリは、単一のコンパクトな設備で複数の空気圧アクチュエータに清浄で調整された空気を供給します。
• コンベアシステムの空気圧制御装置には、分岐ゲート、停止シリンダー、仕分けライン上の空気圧プッシャーユニットなどが含まれており、100 scfmの流量容量により複数の装置の同時作動に対応できます。
• パレタイジングおよびデパレタイジング装置では、信頼性の高い空気品質と圧力調整が、生産シフト全体を通してグリッパーと真空カップの性能に直接影響します。

食品・飲料加工

• 食品加工機器における空気圧アクチュエータ用の空気供給装置。飛散防止ガード付きポリカーボネート製ボウルは結露水の視覚的な監視を可能にし、亜鉛製の本体は食品製造環境で使用される洗浄剤に対する耐性を備えている。
• 瓶詰めおよび充填ラインの空気圧システムでは、高速生産運転全体を通して充填精度とシール品質を維持するために、一貫した圧力制御が求められる。
• 飲料加工ラインにおける空気圧バルブおよび切替弁への圧縮空気供給。圧力調整により正確な作動が保証され、フィルターエレメントによりバルブシートおよびシールが微粒子による摩耗から保護される。

注文と型番構成

シリーズ型番には、ボウルタイプ、排水タイプ、ポートサイズがコード化されています。上記の表から適切な型番を選択するか、カスタム構成についてはROSS Controlsまでお問い合わせください。

G（BSPP）ネジの場合は、型番に接頭辞Cを追加してください（例：1/4 Gポート、ポリカーボネート製ボウル、自動排水機能付きの場合はC5321B2052）。

ポリカーボネート製ボウルの型番は5321から始まり、亜鉛（金属）製ボウルの型番は5322から始まります。

自動排水タイプの型番末尾は52または51、手動排水タイプの型番末尾は62または61です。

標準モデルリストに記載されていない構成、または適切な交換用フィルターエレメントの選択に関するサポートが必要な場合は、ROSS Controls（(800) 438-7677）までお問い合わせください。

本シリーズと潤滑装置または追加のフィルターユニットを組み合わせたモジュール構成を注文する場合は、完全なアセンブリのモデル番号とモジュールインターフェースハードウェアについてROSS Controlsにお問い合わせください。

アクセサリー

交換用フィルターエレメント

ミッドサイズシリーズには、標準の5ミクロンポリエチレン製エレメント（936K77）と、オプションで5ミクロン、20ミクロン、40ミクロンの定格の焼結青銅製エレメントが用意されています。

モジュール式アドオンコンポーネント

本シリーズは、ROSS製潤滑装置と個別のフィルターユニットを用いたモジュール式組立に対応しています。モジュール式インターフェースハードウェアにより、追加の配管なしで複数のコンポーネントを接続でき、完全なインラインFRLトレインを構築できます。モジュール式組立構成およびハードウェア仕様については、ROSS Controlsまでお問い合わせください。

関連製品およびアクセサリー

• 131ミニチュアシリーズ一体型フィルター/レギュレーター- ポートサイズ1/8インチおよび1/4インチに対応したインラインマウント一体型FR、最大流量19 scfm、コンパクトな形状。https ://www.rosscontrols.com/en/series/131-miniature-series
• 133フルサイズシリーズ一体型フィルター/レギュレーター- ポートサイズ1/4インチ～3/4インチ、流量最大138 scfmのモジュラーマウント一体型FR、ピストン式レギュレーター。https ://www.rosscontrols.com/en/series/133-full-size-series
• 134 高容量シリーズ一体型フィルタ/レギュレータ- 3/4インチから1インチのポートサイズに対応するインラインマウント一体型FR。最大流量270 scfmで、高需要アプリケーションに対応します。https ://www.rosscontrols.com/en/series/134-high-capacity-series
• 65ミッドサイズシリーズ一体型フィルター/レギュレーター- モジュール式一体型FR、不正操作防止ノブ付き、セルフリリーフ式または非リリーフ式ピストンレギュレーター、ポートサイズ1/4インチ～1/2インチ。https ://www.rosscontrols.com/en/series/65-mid-size-series
• MD3シリーズ一体型フィルター/レギュレーター- ダイヤフラムレギュレーターとオプションのLOXロックアウトバルブを備えたモジュール式一体型FR、ポートサイズ1/4インチ～1/2インチ。https ://www.rosscontrols.com/en/series/66-md3-series

よくある質問（FAQ）

Q：ミッドサイズシリーズの最大流量容量はどれくらいですか？

A：ミッドサイズシリーズは、最大流量100 scfm（2832 l/分）に対応しています。この容量は、1/4インチから1/2インチのポート接続を使用するほとんどの産業用空気圧アクチュエータおよび工具供給回路に適しています。より高い流量が必要な場合は、133フルサイズシリーズ（最大138 scfm）または134高容量シリーズ（最大270 scfm）をご検討ください。

Q：利用可能なポートサイズは？

A：このシリーズは、1/4インチ、3/8インチ、1/2インチのポートサイズがあり、NPTまたはG（BSPP）ネジのいずれかを選択できます。Gネジモデルの場合は、標準NPTモデル番号に接頭辞Cを追加してください。

質問：最大出口圧力はどれくらいですか？

A：ピストン式レギュレーターは、最大100 psig（7 bar）まで調整可能な吐出圧力を提供します。この範囲は、ほとんどの標準的な産業用空気圧シリンダー、アクチュエーター、および空気圧工具の動作圧力要件をカバーしています。

Q：ポリカーボネート製と亜鉛製のボウルの違いは何ですか？

A：スチール製飛散防止ガード付きポリカーボネート製ボウルは、凝縮水の目視検査が可能で、最大使用圧力は150 psigです。透明サイトグラス付き亜鉛製ボウルは、200 psigまでの高圧に対応し、耐薬品性にも優れ、使用温度上限はポリカーボネート製ボウルの125°F（52°C）に対し、175°F（80°C）に引き上げられています。

Q：モジュール式マウントはどのように機能しますか？

A：このシリーズのモジュール設計では、モジュール式インターフェースハードウェアを使用して複数のユニットを横にボルトで固定できるため、コンポーネント間の配管接続を追加することなく、完全なFRLアセンブリを構築できます。モジュール式取り付けハードウェアおよびアセンブリ仕様については、ROSS Controlsまでお問い合わせください。

Q：どのタイプの排水口を選べば良いですか？

A：自動排水は、無人システム、高湿度環境、または頻繁な結露の発生が予想される設置場所に推奨されます。手動排水は、オペレーターによる確実な制御が可能であり、監視が必要な設置場所や、空気質管理の一環として結露の組成が監視される用途に適しています。

Q：標準のフィルター要素は何ですか？

A：標準フィルターエレメントは、5ミクロン定格のポリエチレン製エレメント（型番936K77）です。オプションとして、5ミクロン（R-KA60F-03E5）、20ミクロン（R-KA60F-03E4）、および40ミクロン（R-KA60F-03E3）定格の焼結青銅製エレメントもご用意しています。焼結青銅製エレメントは耐久性に優れ、洗浄して再利用できます。

Q：このレギュレーターは自己緩和機能を持っていますか？

A：はい。このシリーズのピストン式レギュレーターは自己減圧式で、設定圧力を下げると下流側の余剰圧力がレギュレーターを通して逆流するため、圧力調整時に下流側の圧力を手動で解放する必要がありません。

Q：このシリーズはパネルに取り付けることができますか？

A：はい。本シリーズは、直径1-9/16インチ（40mm）の穴を使用してパネルに取り付けることができます。ユニットはパネルを通して取り付けられ、前面からボウルにアクセスできるため、日常的なメンテナンスが容易です。

Q：ボウルの種類ごとに、耐熱温度は何度ですか？

A：ポリカーボネート製ボウルモデルは、周囲温度と媒体温度の両方において、華氏40度から125度（摂氏4度から52度）まで対応しています。亜鉛製ボウルモデルは、上限温度が華氏175度（摂氏80度）まで拡張されているため、より高温の産業環境に適しています。

Q：ボウルの容量はどれくらいですか？

A：このシリーズは4オンス（120ml）のボウルを使用しており、小型シリーズユニットよりも凝縮水を多く貯蔵できるため、中規模の流量回路設置におけるメンテナンス排水の頻度を減らすことができます。

Q：G（BSPP）ネジ規格のモデルはありますか？

A：はい。G（BSPP）ネジモデルは、すべてのポートサイズに対応しています。Gネジモデルをご注文の際は、対応するNPTモデル番号に接頭辞「C」を追加してください。例えば、C5321B2052は、1/4インチGネジ、ポリカーボネート製ボウル、自動排水機能付きのモデルです。

Q：保証期間はどのくらいですか？

A： ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供しています。保証は、材料および製造上の欠陥を対象としています。保証請求または技術サポートについては、ROSS Controls USA（(800) 438-7677）までお問い合わせください。

設置およびメンテナンスに関するガイドライン

• 適切な排水動作を確保するため、ボウルを下向きにして取り付けてください。こうすることで、結露水が重力によって集まります。
• ユニットは、ヒーターエレメントの交換時や凝縮水排水のメンテナンス時に取り外せるよう、ボウルの下に十分なスペースを確保して給水管に設置してください。
• ポリカーボネート製ボウルモデルの場合は150 psig、亜鉛製ボウルモデルの場合は200 psigを超えないようにしてください。
• ポリカーボネート製のボウルを、ポリカーボネートを侵食する溶剤や化学薬品にさらさないでください。化学的に腐食性の高い環境では、亜鉛製のボウルを使用してください。
• 自動排水モデルの場合は、排水口が凝縮水排出のための明確な経路を確保しており、詰まりや逆圧が発生していないことを確認してください。
• 手動排水モデルの場合は、空調システムの湿度レベルと観測された結露水の蓄積率に基づいて、排水間隔をスケジュール設定してください。
• NPT接続部にはねじシール剤またはねじテープを使用してください。シール剤が空気回路に入り込まないように、少量ずつ塗布してください。
• ユニット全体の圧力損失が著しく増加した場合、または定期メンテナンスの間隔が経過した場合は、フィルターエレメントを交換してください。
• 設置後、システムを最大運転圧力にする前に、ユニットからの漏れがないか確認しながら、入口圧力を徐々に上げてください。
• 空気圧回路に通電する前に、出口圧力が下流側のコンポーネントの動作範囲内に設定されていることを確認してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677にお電話いただくか、rosscontrols.comをご覧ください。

詳細な技術データ、寸法図、および製品コンフィギュレーターへのアクセスについては、ROSS Controlsの中型シリーズ製品ページをご覧いただくか、ROSS Controlsに直接お問い合わせください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/132-mid-size-series
