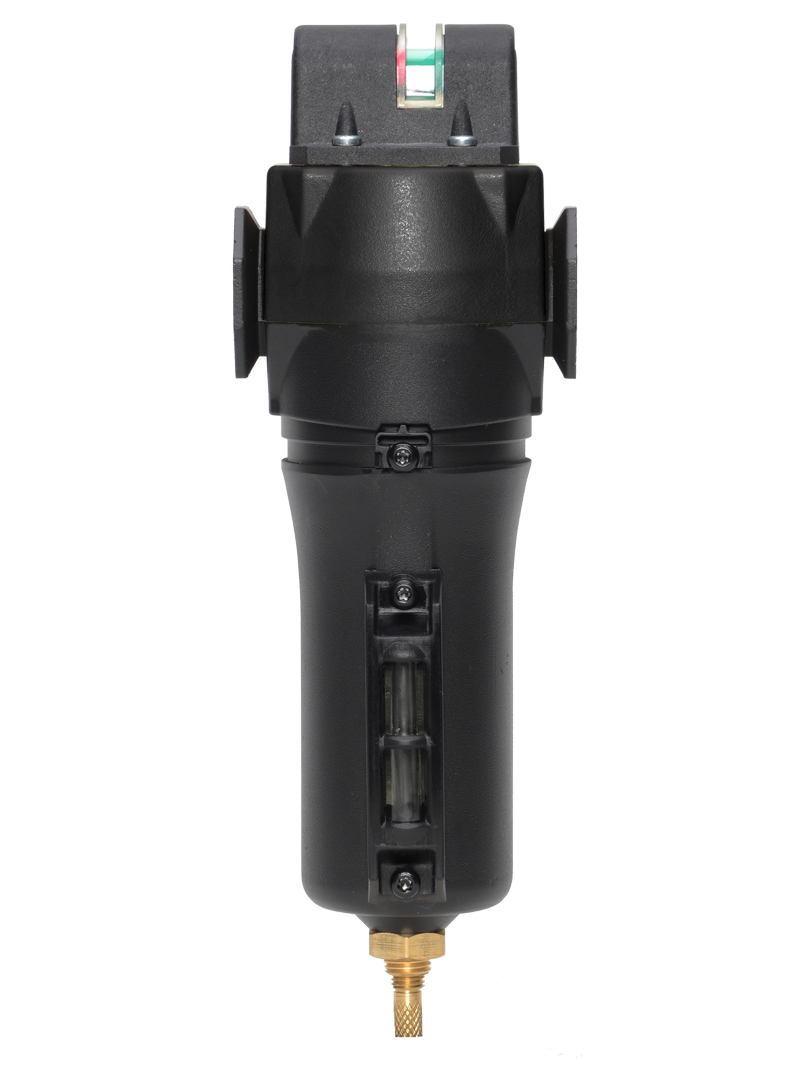

MD3シリーズ ポートサイズ 1/4 ～ 1/2。 125 scfm (3540 l/分) までの流量

製品概要

ROSS Controls MD3 凝縮フィルターは、1/4インチから1/2インチまでのポートサイズで優れたエアロゾル除去性能を必要とする中～高流量の空気圧システム向けに設計された、高度な空気処理ユニットです。最大流量125 scfm（3540 l/分）のMD3シリーズは、標準的な中型凝縮フィルターの容量を上回りながら、MD3シリーズのレギュレーターやルブリケーターと直接組み立て可能なコンパクトなモジュール式形状を維持しています。

MD3シリーズは、ROSSの空気処理製品ファミリーにおいて、包括的なろ過プラットフォームを提供します。凝縮フィルターは、0.3ミクロンと0.01ミクロンのエレメント定格で提供されます。同じプラットフォームは、5ミクロンと40ミクロンの汎用粒子フィルターにも対応しており、多段式空気処理トレインのすべてのろ過段階で一貫した形状を実現します。活性炭エレメントを使用した油蒸気除去（吸着）フィルターもMD3シリーズに含まれており、凝縮段階後に残留炭化水素蒸気を除去する必要がある用途に対応します。

MD3シリーズのボウルオプションには、低圧での凝縮液の目視検査を可能にするスチール製飛散防止ガード付き高強度ポリカーボネート製ボウルと、高圧・高温用途向けの透明ナイロン製サイトグラス付きアルミニウム製ボウルがあります。さらに、凝縮液発生量の多いシステム向けに、拡張型金属製ボウルで液体容量を増やすことも可能です。ドレンオプションには、手動、自動内部フロート式、自動外部ドレン式があります。

合体式フィルター構成に内蔵された差圧計は、エレメントの状態をリアルタイムで監視します。リードスイッチ付き差圧計など、複数のゲージオプションが用意されており、エレメント交換信号をPLCやメンテナンスシステムに送信することで、インダストリー4.0に対応した工場環境における自動メンテナンススケジューリングが可能になります。

主なエンジニアリング機能

• 流量125 scfm (3540 l/分) - ROSSの中型凝縮フィルターの中で、1/4～1/2ポートサイズ範囲において最高の流量容量を実現し、過度の圧力損失なしに、より大型の空気圧システムやマルチアクチュエータマシン回路をサポートします。
• 0.3ミクロンおよび0.01ミクロンの凝集エレメントオプション- ホウケイ酸ガラス繊維エレメントは、標準の0.3ミクロンと超微細な0.01ミクロンの両方の定格で利用可能で、同じ製品プラットフォーム内で一般的な産業用途からほぼ油分を含まない空気品質要件までをカバーします。
• 油蒸気除去フィルターバリアント- MD3シリーズプラットフォームは、凝集ステージの下流で油蒸気を完全に除去するための活性炭吸着フィルターバリアントをサポートしており、コンパクトなモジュール式アセンブリでISO 8573-1クラス1の炭化水素含有量を実現します。
• 複数の排水オプション- 手動排水、自動内部フロート排水、自動外部排水のオプションが用意されており、システムの凝縮水量やメンテナンス時のアクセス制限に合わせて排水機構を柔軟に選択できます。
• ポリカーボネート製および金属製ボウルのオプション- ポリカーボネート製ボウルは、最大150 psig (10 bar) の圧力での目視検査用にナイロン製飛散防止ガードを備えています。アルミニウム製ボウルは、最大200 psig (14 bar) の圧力および最大175ºF (80ºC) の温度に対応する透明なナイロン製サイトグラスを備えています。
• モジュール式およびインライン式取り付け- MD3シリーズのレギュレーターおよびルブリケーターとの完全なモジュール互換性により、コンパクトなFRLアセンブリを実現します。モジュール式ベースなしで直接ラインに取り付けるためのインラインパイプねじ込み式取り付けも可能です。
• リードスイッチオプション付き差圧計- 標準の差圧計は、エレメントの負荷を継続的に監視します。オプションのリードスイッチ式差圧計を使用すると、エレメントの交換信号をPLCシステムに遠隔送信して、自動メンテナンスアラートを発信できます。
• 拡張ボウルオプション- 拡張アルミニウムボウルは液体貯蔵容量を増加させ、高湿度環境における排水頻度を低減し、自動排水機構のメンテナンス間隔を延長します。
• 亜鉛ダイキャストボディ- 亜鉛ダイキャストボディは、高い構造剛性と精密なポートねじ込みを実現し、定格圧力範囲全体にわたってモジュール式アセンブリにおける信頼性の高いシール性と位置合わせを維持します。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

産業オートメーションと機械製造

• 自動組立機、溶接機、マテリアルハンドリング機に設置された10～30個のアクチュエータに空気を供給する空気圧バルブアイランドおよびマニホールド用の空気供給設備。125 scfmの容量で、単一のメインドロップポイントで総需要に対応します。
• CNC加工センター、ロボットセル、自動試験台に設置されるモジュール式FRLステーションでは、MD3プラットフォームが凝縮ろ過、圧力調整、潤滑をコンパクトな一体型アセンブリで提供します。
• サーボ空気圧位置決めシステムや精密シリンダ用途における空気処理。これらの用途では、一貫した空気品質が位置決めの再現性に直接影響し、汚染によるバルブやシールの故障を排除します。

自動車製造

• ボディショップの空気圧回路における空気準備では、抵抗溶接機、ナットランナー、空気圧トランスファープレスなどが瞬間的に高い空気流量を必要とするため、油分が混入した空気は往復運動する空気圧工具の摩耗を加速させる可能性がある。
• 塗装工場や塗装ラインの空気供給設備では、塗装面にフィッシュアイや密着不良が生じるのを防ぐため、圧縮空気システムからのエアロゾルオイルを塗布装置の上流で除去する必要がある。

食品、飲料、医薬品の加工

• 食品加工施設における充填・包装機械向けの多段階空気処理システム。凝集フィルターの後にMD3活性炭吸着器を配置することで、食品接触ゾーンの空気清浄度に必要なエアロゾルと蒸気の除去を両立させる。
• 医薬品製造装置供給において、MD3プラットフォームの2つの0.01ミクロン凝集段階と活性炭吸着段階が連携して、バリデーションプロトコルで要求されるISO 8573-1クラス1の油分含有量を達成します。

包装および資材取り扱い

• ボトル詰め、カートニング、成形充填シール、パレタイジングなどの用途における高速包装機の空気供給において、125 scfmの容量は、マルチアクチュエータ高サイクル包装セルの総空気需要を支えます。
• 空気圧搬送およびブロー成形システムの空気供給において、清浄で乾燥した空気は製品の汚染を防ぎ、搬送ノズル、エアナイフ、ブロー成形バルブの摩耗を低減します。

一般産業およびOEM

• 複数のテナントが入居する製造施設において、主要な圧縮空気供給品質が保証されず、各機械が独自の空気処理段階を設ける必要がある場合、機械の空気供給口で圧縮空気のポイントオブユース凝縮ろ過を行う。
• 組み立て作業において、エアゾールオイルの除去が必要であり、繊細な組み立て工程の汚染を防ぐと同時に、工具内の適切な潤滑油レベルを維持する必要がある場合、空気圧工具および工具バランサーの空気準備を行う。

注文と型番構成

ボウルのコード：50P = ポリカーボネート製（5.1オンス / 151ml）、50M = 標準金属/アルミニウム製（6オンス / 177ml）、50E = 拡張金属ボウル。

要素コード：C = 0.3ミクロン合体；D = 0.01ミクロン合体。

排水方式は、手動、自動内部排水、自動外部排水の3種類からお選びいただけます。具体的な型番末尾コードについては、ROSS Controls社にお問い合わせください。

自動メンテナンスアラートとの連携に対応するリードスイッチ式差動計オプションをご用意しております。ご注文時にご指定ください。

BSPP（G）ネジポートについては、該当するモデル番号の接頭辞についてROSS Controls社にお問い合わせください。

カップリングキット、取り付けブラケット、モジュラーポートブロックなどの付属品は別売りです。

関連製品およびアクセサリー

• 80ミッドサイズシリーズ凝縮フィルター- 1/4～1/2インチのポートサイズに対応し、最大流量100 scfmのミッドサイズ凝縮フィルター。差圧計とアルミ製ボウル付き。https ://www.rosscontrols.com/en/series/80-mid-size-series
• 82フルサイズシリーズ凝縮フィルター- 1/4～1/2インチのポートサイズに対応するフルサイズ凝縮フィルター。流量は最大100 scfm、ポリカーボネート製ボウル（飛散防止機能付き）と金属製ボウルのオプションがあります。https ://www.rosscontrols.com/en/series/82-full-size-series
• MD3シリーズ標準フィルター- MD3モジュール式フォームファクターを採用した5ミクロンおよび40ミクロンの汎用フィルター。凝集ステージ前の前処理フィルターとして使用できます。https ://www.rosscontrols.com/en/categories/40-filters
• MD3シリーズレギュレータおよびルブリケータ- MD3モジュール式組立プラットフォームに対応した圧力レギュレータおよびルブリケータで、完全なFRL空気処理ステーションを構築できます。https ://www.rosscontrols.com/en/categories/44-filter-regulator-and-lubricator
• クリーンエアパッケージングMD3シリーズ- MD3シリーズは、凝縮フィルターと活性炭吸着フィルターを組み合わせたクリーンエアパッケージングで、油分や蒸気を含まない空気を実現します。https ://www.rosscontrols.com/en/series/87-md3-series

よくある質問（FAQ）

Q：MD3シリーズは、標準的な中型（80シリーズ）凝縮フィルターとどのように異なりますか？

A： MD3シリーズは、最適化された内部流路と広いエレメント面積により、ミッドサイズ（80シリーズ）の100 scfmに対し、125 scfmというより高い流量容量を実現しています。また、MD3シリーズはポリカーボネート製ボウルオプション（80シリーズのアルミ製ボウルのみでは選択不可）、外部自動排水を含む幅広い排水タイプ、手動排水モデルでは最大250 psig（17 bar）までの高圧金属ボウルも提供しています。さらに、MD3プラットフォームは、油蒸気除去用の活性炭吸着フィルターにも対応しています。

Q：MD3シリーズの最大吸込圧力はどれくらいですか？

A：金属製ボウルを備えた手動排水モデルは、最大250 psig（17 bar）の圧力に対応しています。金属製ボウルを備えた自動排水モデルは、最大200 psig（14 bar）の圧力に対応しています。ポリカーボネート製ボウルを備えたモデルは、手動排水の場合、最大150 psig（10 bar）の圧力に対応しており、自動排水の作動には最低30 psig（2 bar）の圧力が必要です。

Q：オイル蒸気除去（吸着）フィルターオプションとは何ですか？

A： MD3プラットフォームには、凝集工程後に残った炭化水素蒸気を捕捉する活性炭吸着フィルターのバリエーションがあります。0.01ミクロンの凝集フィルターの後に直列に設置すると、活性炭ユニットはISO 8573-1規格でクラス1に近い油分含有量を実現します。この組み合わせは、気相炭化水素汚染がエアロゾル油と同様に問題となる食品加工、医薬品、電子機器製造などの分野で必要とされています。

Q：MD3シリーズにはどのような排水タイプがありますか？

A：ドレン構成は4種類あります。手動ドレン（オペレーターによるパージ）、自動内部フロートドレン（連続自動液体除去）、および自動外部ドレンです。吸着フィルターモデルには手動ドレンが必要です。自動内部および外部ドレンオプションは、凝集フィルターモデルに適用できます。各ドレンタイプの具体的なモデル番号の末尾については、ROSS Controls社にお問い合わせください。

Q：ポリカーボネート製のボウルは、定格最大圧力でも安全ですか？

A：はい。ナイロン製シャッターガード付きポリカーボネート製ボウルは、自動排水機能付きで最大150 psig（10 bar）、手動排水機能付きで最大150 psigまでの動作に対応しています。シャッターガードは、衝撃や過圧事故が発生した場合にボウルの破片の飛散を防ぎ、安全性をさらに高めます。ポリカーボネート製ボウルは、定格圧力を超えて使用しないでください。

Q: リードスイッチ差動ゲージとは何ですか？また、どのような場合に指定すべきですか？

A：リードスイッチ式差圧計は、標準的な差圧計と同様の機能を持ちますが、エレメント両端の差圧が設定された閾値に達すると閉じる（または開く）リードスイッチが内蔵されています。スイッチ信号は、PLCのデジタル入力またはメンテナンス表示器に接続することで、エレメント交換の自動アラートを生成できます。リモートメンテナンス通知が必要な接続された機械または設備のCMMSにMD3を統合する場合は、このオプションを指定してください。

Q：交換用部品のどのモデルを注文すればよいですか？

A：適切なフィルターエレメントの型番はボウルの種類によって異なります。ポリカーボネート製ボウルにはR-A60F-23（0.3ミクロン）またはR-A60F-23E8（0.01ミクロン）を、標準金属製ボウルにはR-A60F-29（0.3ミクロン）またはR-A60F-29E8（0.01ミクロン）を、拡張金属製ボウルにはR-A60F-32（0.3ミクロン）またはR-A60F-32E8（0.01ミクロン）を使用します。ボウルの種類によってフィルターエレメントの互換性はありません。

Q：MD3シリーズでは、どのような本体およびシール材が使用されていますか？

A：本体は亜鉛ダイキャスト製です。シールはニトリルエラストマー製です。ポリカーボネート製のボウルにはナイロン製の飛散防止ガードが付いています。標準および拡張タイプの金属製ボウルはアルミニウム製で、透明なナイロン製のサイトグラスが付いています。

Q：MD3シリーズの凝縮フィルターは、自動排水と手動排水の間で現場で切り替えることができますか？

A：排水機構は便器本体に一体化されているため、現場での排水タイプの変更は一般的にサポートされていません。異なる排水構成が必要な場合は、工場出荷時に適切な構成済みのモデルをご注文いただく方が実用的です。現場での具体的な変更オプションと互換性については、ROSS Controls社にお問い合わせください。

Q：自動排水運転に必要な最低圧力はどれくらいですか？

A：自動内部フロート排水機能は、正常に作動するために最低30 psig（2 bar）の入口圧力が必要です。この圧力を下回ると、フロート機構が排水弁を完全に開かず、ボウル内に凝縮水が溜まる可能性があります。30 psig未満のシステムでは、手動排水オプションを指定してください。

Q：MD3はROSS MD3モジュラーFRL組立システムと互換性がありますか？

A：はい。MD3凝縮フィルターは、ROSS MD3シリーズモジュール式FRLシステムの主要コンポーネントです。標準のカップリングキットとポートブロックを使用してMD3シリーズのレギュレーターおよびルブリケーターに直接接続され、中間配管継手やアダプターなしで一体型の空気処理アセンブリを形成します。

Q：MD3シリーズの凝縮フィルターの一般的な納期はどれくらいですか？

A： 10台以下の数量の場合、標準的な製造リードタイムは通常3～4週間です。それ以上の数量や特別な構成の場合は、ROSS Controls（(800) 438-7677）までお問い合わせいただき、具体的な在庫状況や納期をご確認ください。

設置およびメンテナンスに関するガイドライン

• フィルターは、ボウルを下向きにして垂直に取り付けてください。凝縮水を適切に収集するには、重力による排水が不可欠です。水平または逆さまに取り付けないでください。
• 最低作動圧力を必要とする自動排水モデルの場合、自動フロート排水を作動させるには、入口圧力が30 psig（2 bar）以上であることを確認してください。この閾値を下回ると、排水口が開かず、便器から水があふれる可能性があります。
• 凝集フィルターの上流側に、5ミクロン定格の汎用フィルターを設置して、固形粒子状物質による汚染を除去し、凝集エレメントの耐用年数を最大限に延ばしてください。
• MD3レギュレーターおよびルブリケーターをモジュール構成で組み立てる場合は、ROSS社製のカップリングキットとポートブロックを使用してください。すべてのカップリングボルトに規定のトルクをかけて、漏れのない接続を確保してください。
• 初期運転中は、差圧計を定期的に監視してください。観測された差圧上昇率に基づいてエレメントの交換時期を決定し、ゲージが交換時期の閾値を示したらエレメントを交換してください。
• リードスイッチ式差動ゲージのオプションを指定する場合は、リードスイッチに接続されている電気回路が、ROSS Controls社が提供するスイッチの電流および電圧仕様に適合していることを確認してください。
• ポリカーボネート製のボウルを使用する場合は、洗浄に芳香族炭化水素系溶剤、ケトン類、エステル類を使用しないでください。これらの化学物質はポリカーボネートを侵食し、ボウルにひび割れが生じたり、圧力下で脆く破損したりする可能性があります。
• 延長ボウルオプションの場合、延長された長さは標準の取り付け範囲より下まで伸びることにご注意ください。取り付け前に、フィルターアセンブリの下部に十分なクリアランスがあることを確認してください。
• エレメント交換またはボウル整備を行う前に、フィルターの減圧と隔離を行ってください。システム内に蓄積された圧力が制御不能に放出されるのを防ぐため、ボウルを取り外す前に圧力がゼロであることを確認してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677 (1-800-GET-ROSS)にお電話いただくか、rosscontrols.comをご覧ください。

技術サポートは1-888-TEK-ROSSでご利用いただけます。アプリケーションエンジニアリングサポートや交換部品の特定についてご相談ください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/81-md3-series
