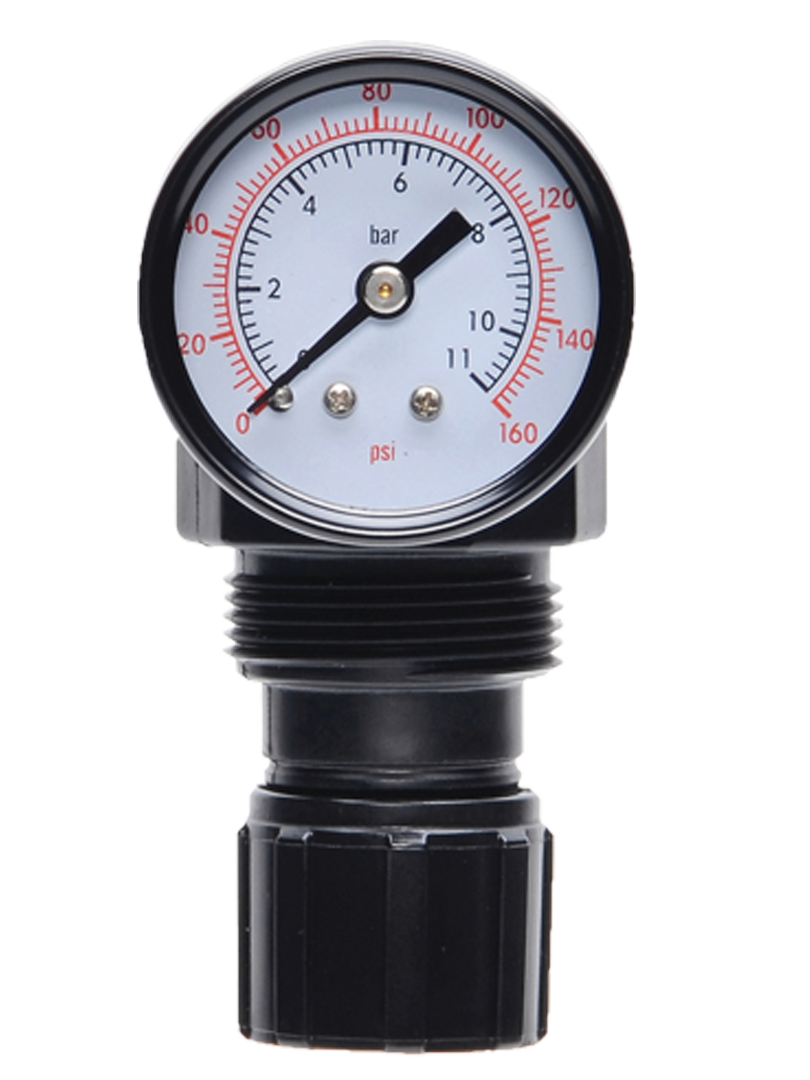

ミニチュアシリーズ ポートサイズ 1/8 インチおよび 1/4 インチ。 40 scfm (1133 l/分) までの流量

製品概要

ROSS Controlsは、1/8インチと1/4インチのポートサイズに対応し、最大流量40 scfm（1133 l/分）の小型圧力レギュレータシリーズです。コンパクトな空気圧回路向けに設計されたこのシリーズは、省スペース設置に適した小型ボディで、信頼性の高い下流圧力調整を実現します。

ピストン式とダイヤフラム式の両方の方式が選択可能です。ピストン式は小型ボディ内での空気流量を最大限に高めるように最適化されており、ダイヤフラム式はより速い圧力応答と下流側の圧力変動に対する高い感度を実現しています。どちらの方式も自己減圧機能を備えており、設定圧力が低下すると下流側の余剰圧力を自動的に排出します。

ミニチュアシリーズには、吐出圧力を連続的に監視するための圧力計が付属しており、試運転後の設定値の不正変更を防止するために取り外し可能な調整ノブを備えています。小型ボディ、2種類の構造オプション、および自己解放機能の組み合わせにより、このシリーズは幅広い産業における低流量空気圧アプリケーションに最適な汎用性の高い選択肢となっています。

主なエンジニアリング機能

• 小型ボディサイズ- コンパクトな筐体は、1/8インチおよび1/4インチのポートサイズに対応しており、スペースに制約のある空気圧回路や制御盤への設置に適しています。
• ピストン式とダイヤフラム式のオプション- ピストン式は小型ボディを通して最大の流量を実現します。ダイヤフラム式は、より速く、より敏感な圧力応答を実現します。
• 自己減圧動作- 設定値が低下すると自動的に下流側の圧力を解放するため、ほとんどの用途で別途下流側安全弁を設ける必要がなくなります。
• 最大流量40 scfm (1133 l/分) - 同等のポートサイズで112 Bantamシリーズよりも高い流量容量を備え、一時的な流量要求のあるアプリケーションに十分な容量を提供します。
• 圧力計付属- 一体型圧力計により、レギュレーター本体における調整済み出口圧力を継続的に視覚的に表示します。
• 取り外し可能な不正操作防止ノブ- 出口圧力を設定した後、調整ノブを取り外すことで、設定値への不正な変更を防ぐことができます。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

自動化と組立

• コンパクトな機械設計において、正確で安定した下流圧力を必要とする低流量アクチュエータ供給ライン。
• 接続機器に適したポートサイズが1/8インチまたは1/4インチである計器用空気供給回路。
• 各ゾーンごとに独立した圧力設定が必要な、マルチゾーン空気圧システムにおける分岐回路の圧力調整。

半導体および電子機器製造

• 試験装置や組立装置において、安定した圧力制御がプロセス品質にとって極めて重要な場合に使用される、高精度空気回路。
• 実験室やクリーンルームの空気圧システムにおける、低流量の真空および圧力制御。

医療機器および分析機器

• 医療機器や分析機器におけるコンパクトな空気圧回路には、安定した吐出圧力を備えた小型レギュレーターが必要となる。

注文と型番構成

関連製品およびアクセサリー

• Bantamシリーズ圧力レギュレータ- ポートサイズ1/8インチ～3/8インチ、流量最大23 scfmのコンパクトなモジュール式レギュレータ。https ://www.rosscontrols.com/en/series/112-bantam-series
• ミッドサイズシリーズ圧力レギュレータ- ポートサイズ1/4インチ～1/2インチ、流量最大100 scfmのモジュラーマウントピストンレギュレータ。https ://www.rosscontrols.com/en/series/114-mid-size-series
• ミニチュア精密シリーズ- ダイヤフラム構造の小型精密レギュレーター、ポートサイズ1/8インチおよび1/4インチ、流量最大40 scfm。https ://www.rosscontrols.com/en/series/120-miniature-precision-series

よくある質問（FAQ）

Q：ミニチュアシリーズにはどのようなポートサイズがありますか？

A：ミニチュアシリーズは、1/8インチと1/4インチのポートサイズでご用意しております。

質問：最大流量容量はどれくらいですか？

A：ミニチュアシリーズの最大流量は40 scfm（1133 l/分）です。

Q：このシリーズは自己救済的な性質を持っていますか？

A：はい。ミニチュアシリーズのレギュレーターはすべて自己減圧式で、設定値を下げると下流側の余剰圧力を自動的に排出します。

Q：このシリーズにはどのような建築オプションがありますか？

A：ピストン式とダイヤフラム式の両方の方式をご用意しています。ピストン式は最大流量を実現するため、ダイヤフラム式はより速く、より敏感な圧力応答を実現するために使用されます。

Q：ミニチュアは112バンタムシリーズと比べてどうですか？

A：どちらも1/8インチと1/4インチのポートサイズに対応しています。ミニチュアシリーズは最大流量が40 scfmと、112バンタムシリーズの23 scfmよりも高くなっています。112バンタムはモジュール式マウントとクイックコネクト継手も備えています。選択は流量要件と取り付け構成によって異なります。

Q：このシリーズには圧力計は付属していますか？

A：はい。ミニチュアシリーズには圧力計が標準装備されています。

Q：不正開封防止機能はどのようにして実現されるのですか？

A：調整ノブは取り外し可能です。希望の吐出圧力を設定した後、ノブを引き抜いて不正な変更を防ぐことができます。ノブを再度取り付けることで調整が可能になります。

Q：このシリーズはどのような流体媒体向けに設計されていますか？

A：ミニチュアシリーズは、ろ過された圧縮空気用に設計されています。

Q：このシリーズの3D CADモデルは入手可能ですか？

A： CADモデルの入手可能性については、rosscontrols.comにアクセスするか、ROSS Controls（(800) 438-7677）までお問い合わせください。

Q：ミニチュアシリーズはモジュール式のFRLアセンブリで使用できますか？

A： ROSS Controls社に連絡して、このシリーズのモジュール式取り付けが他のFRLコンポーネントと互換性があるかどうかを確認してください。

Q：インストール手順書はどこで入手できますか？

A：ミニチュアシリーズのカタログ、設置手順、技術データは、rosscontrols.comのROSS Controls製品ページ、または(800) 438-7677にお電話いただくことで入手できます。

Q：推奨される上流側のろ過レベルはどのくらいですか？

A：ろ過された圧縮空気が必要です。ROSS社は、内部の座席表面を微粒子汚染から保護するために、適切な上流ろ過を推奨しています。

設置およびメンテナンスに関するガイドライン

• ミニチュアシリーズレギュレーターの前に、上流側の空気ろ過装置が設置されていることを確認してください。ろ過されていない空気は、内部部品の寿命を縮めます。
• 入口ポートを電源側に、出口ポートを下流側の回路に接続して取り付けてください。流れの方向を逆にしないでください。
• ポート接続部のオスネジ部分にのみ、ねじシール剤を塗布してください。内部通路の汚染を防ぐため、最初の2つのネジ山にはシール剤を塗布しないでください。
• 下流側の機器を接続する前に、調整ノブを時計回りに回して圧力を上げ、反時計回りに回して圧力を下げることで、出口圧力を設定してください。
• 調整中は内蔵ゲージを監視し、出口圧力が設定値と一致していることを確認してください。
• 設置時に不正開封防止機能が必要な場合は、最終設定値を確認した後、調整ノブを取り外してください。
• 設置後、設定値を下げて下流側の圧力が低下することを確認することで、自己減圧動作を検証してください。
• シリーズレギュレータの最大定格入口圧力を超えないようにしてください。具体的な入口圧力定格については、製品データシートをご確認ください。
• レギュレーターは、通常のメンテナンス位置からゲージ面を日常的に点検できるように取り付けてください。
• 設置および初期加圧後、石鹸水または適切な漏水検知液を使用して、すべてのポート接続部からの漏れがないか点検してください。
• システム作動圧力に適した定格のチューブと継手を使用してください。レギュレーター出口のチューブが小さすぎたり損傷していたりすると、流量制限が生じる可能性があります。
• 設置にあたり、レギュレーターを標準以外の向きに取り付ける必要がある場合は、ROSS Controlsの設置に関するドキュメントに従って、その向きが許容範囲内であることを確認してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

技術サポートは、ROSS Controls USA（電話番号：(800) 438-7677）またはrosscontrols.comのウェブサイトからご利用いただけます。

製品構成、寸法図、および設置に関する資料については、ROSS Controlsの製品ページをご覧いただくか、ROSS Controlsに直接お問い合わせください。
