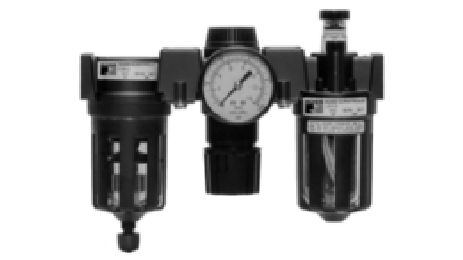

中型シリーズポートサイズは1/4インチ～1/2インチ。 100 scfm (2832 l/分) までの流量

実際の商品は、画像とは異なる場合があります。ご購入前に商品の詳細をご確認ください

データシート

個別フィルター、ピストン型レギュレーター、サイトフィード潤滑装置
モジュール式取り付け
シャッターガード付きポリカーボネートプラスチックボウル、または亜鉛ボウル
内部自動ドレンまたは手動ドレンフィルター
セルフリリーフまたはノンリリーフレギュレーター
圧力計

Series Overview ❯

読み込んでいます...

製品概要

ROSS Controls社のミッドサイズシリーズは、1/4インチから1/2インチのポートサイズを持つ圧縮空気システム向けに設計された、モジュール式のフィルター・レギュレーター・ルブリケーター（FRL）複合製品ラインです。ミッドサイズシリーズは、ろ過、圧力調整、潤滑を一体化し、最大100 scfm（2832 l/分）の流量に対応することで、ほとんどの産業用空気圧システムや機械搭載型空気処理用途における空気処理要件を満たします。

ミッドサイズシリーズのモジュール式取り付け設計により、個々のフィルター、レギュレーター、およびルブリケーターユニットを共通のマニホールドブラケット上に並べて接続することができ、用途に応じて必要な空気処理段階に合わせて組み立てられるコンパクトなインラインFRLステーションを形成できます。また、単一の空気処理機能のみが必要な場合は、各コンポーネントをスタンドアロンユニットとして設置することも可能です。

フィルター部品は、飛散防止機能付きポリカーボネート製ボウルまたは亜鉛製ボウルから選択でき、さまざまな環境条件に対応します。凝縮水量やメンテナンスの好みに合わせて、内部自動排水と手動排水のオプションが用意されています。ピストン式レギュレーターは、自己解放機能または非解放機能を備え、安定した出力圧力調整を実現します。サイトフィード式潤滑装置は、目視で確認できる調整可能なオイル供給をエアストリームに行い、オペレーターは運転中に潤滑速度を確認および制御できます。

レギュレータユニットに内蔵された圧力計により、空気準備ステーションでの出力圧力を連続的に監視できます。ミッドサイズシリーズは、一般産業、自動車、包装、食品・飲料製造など、1/4インチから1/2インチまでの空気圧システムにおける主機用空気準備の標準製品です。

主なエンジニアリング機能

モジュール式FRL複合システム- 個々のフィルター、レギュレーター、および潤滑装置ユニットが共通のブラケット上で相互接続され、コンパクトなモジュール式FRLステーションを形成します。これにより、ユーザーは余分な部品を必要とせずに、必要な空気処理段階のみを組み立てることができます。
中型ポート範囲向けの高流量容量- 最大100 scfm (2832 l/分) の流量を提供し、機械およびプロセス自動化アプリケーションにおける1/4インチから1/2インチのポートサイズの空気圧回路の大部分に十分な流量容量を提供します。
モジュール式取り付け設計- コンポーネントは標準的なモジュール式ブラケットに横並びに取り付けられるため、整理された省スペースな設置が可能になり、各コンポーネントへのメンテナンスアクセスが個別に容易になります。
ポリカーボネート製ボウル（飛散防止ガード付き）または亜鉛製ボウル- 亜鉛製飛散防止ガード付きポリカーボネート製ボウルは、結露水レベルの視覚的な監視と機械的なボウル保護を兼ね備えています。亜鉛製ボウルは、過酷な環境向けに完全に密閉された金属製筐体を提供します。
内部自動または手動ドレンフィルター- 内部自動ドレンは蓄積された凝縮水を継続的に排出します。手動ドレンは、凝縮水の量が少ない用途向けに、メンテナンス間隔中にオペレーターが制御できる排水機能を提供します。
ピストン式レギュレータ- ピストン式圧力レギュレータは、1/4インチから1/2インチの空気圧システムの流量要求範囲全体にわたって、安定した調整出力圧力と一貫した性能を提供します。
自己減圧式または非減圧式レギュレータ- 自己減圧機能は、設定値が低下すると下流側の圧力を大気圧に放出します。非減圧オプションは、制限ベント回路のために下流側の圧力を保持します。
サイトフィード式潤滑装置- サイトフィード設計により、窓またはサイトチューブを通してオイル供給量を目視で確認できるため、オペレーターはシステム稼働中に潤滑量を観察および調整できます。
一体型圧力計- 圧力計は、FRLステーションでの調整出力圧力を連続的に監視するために、レギュレーターユニットに標準装備されています。

技術仕様

一般仕様

パラメータ	仕様
シリーズ	中型シリーズ
製品タイプ	フィルターレギュレーター潤滑装置（FRL）コンビネーション
ポートサイズ	1/4インチ、3/8インチ、1/2インチ
最大流量	100 scfm (2832 l/分)
取り付けオプション	モジュラー
フィルターボウルの材質	飛散防止加工を施したポリカーボネート樹脂、亜鉛合金
フィルター排水オプション	内部自動排水、手動排水
レギュレータータイプ	ピストン式
レギュレーター機能	自然に治まる；治まらない
潤滑装置の種類	視覚情報
圧力計	標準装備
最大使用圧力 - ポリカーボネート製ボウル	150 psig (10 bar)
最大使用圧力 - 亜鉛製ボウル	200 psig (14 bar)
動作温度 - ポリカーボネート製ボウル	華氏40～125度（摂氏4～52度）
動作温度 - 亜鉛製ボウル	華氏40～150度（摂氏4～66度）
フローメディア	ろ過された圧縮空気
本体材質	アルミニウム

認証およびコンプライアンス

認証／規格	詳細
製品規格	ROSS Controls社の品質基準に基づき、空気圧処理部品として設計・製造されています。
CEマーキング	欧州市場で販売される該当構成については、CE適合性を取得しており、空気圧部品に関するEU機械指令の要件を満たしています。
使用圧力定格	ポリカーボネート製ボウル使用時の最大圧力は150 psig（10 bar）、亜鉛製ボウル使用時の最大圧力は200 psig（14 bar）です。

代表的な用途と産業分野

一般産業機械用空気供給設備

産業オートメーションシステム向けの主機吸気口FRLステーション。1/4インチから1/2インチの圧縮空気回路を備え、単一のモジュール式アセンブリから下流のすべての空気圧コンポーネントにろ過、圧力調整、および潤滑を提供します。
製造自動化における空気圧シリンダおよびアクチュエータの供給。中型ポート回路では、通常のサイクル動作のために、50～100 scfmのろ過、調整、潤滑された空気が必要となる。
ソレノイドバルブマニホールドと空気圧ロジックデバイスを備えた空気圧制御盤は、パネルの空気入口に設置されたFRLの組み合わせから安定した調整済み入口圧力を必要とします。
メンテナンスおよびサービス工場の空気準備ステーションでは、モジュール式の中型シリーズFRLが、空気圧工具および試験装置に、ろ過、調整、潤滑された供給空気を供給します。

自動車の製造および組立

自動車板金工場の自動化において、溶接治具、クランプシステム、およびマテリアルハンドリングロボットには、一定量のろ過、調整、潤滑された空気を必要とする1/4インチから1/2インチの空気圧回路が使用されています。
最終組立ラインの空気圧工具およびアクチュエータでは、中型シリーズFRLの組み合わせにより、トルクレンチ、リベッター、ナットランナーなどの工具回路に潤滑油を一定圧力で供給します。
塗装・コーティングラインの空気圧システムにおける空気供給設備。中型FRLステーションから、スプレーガンオペレーターおよび流体移送回路に、ろ過・調整された空気を供給する。
自動車部品のプレス加工およびプレス作業において、空気圧式ダイクッション、クラッチブレーキ制御、およびろ過・調整された空気供給を必要とする材料供給回路が用いられる。

包装および資材取り扱い

ケース組み立て、カートン密封、パレット積みシステム。1/2インチおよび3/8インチの主空気圧供給回路を備え、中央に配置されたモジュール式FRLステーションからろ過、調整、潤滑された空気を必要とする。
複数のアクチュエータを備えたコンベアシステム、ダイバータ、および空気圧式選別機は、システム空気入口に設置された中型FRLコンビネーションからの安定した供給圧力と潤滑を必要とする。
製品の搬送、シールバーの作動、およびコンベア駆動のために1/4インチから1/2インチの空気圧回路を備えた成形充填シール包装装置。機械入口での確実な空気供給が必要。
空気圧式フィルム張力調整、インデックス調整、およびクランプ回路を備えたストレッチ包装およびシュリンクトンネル装置。これらの回路は、中型シリーズFRLステーションによって制御されます。

食品・飲料加工

食品加工コンベア、選別機、充填機などの空気圧システムには、機械の空気入口に設置された中型シリーズFRLから、ろ過、調整、潤滑された供給空気が必要です。
飲料ボトル詰めラインのアクチュエータ、搬送アーム、および空気圧作動バルブは、1/4インチから1/2インチの空気圧回路を備えており、連続生産運転のために信頼性の高い空気供給が必要となる。
乳製品、パン、スナック菓子の加工機器には、空気圧式分量制御、包装作動機構、搬送機構が備わっており、各機器ステーションには中型FRLコンビネーションが設置されている。

木工および建築製品の製造

キャビネットや家具製造における、1/4インチから1/2インチの回路を使用するCNCルーター、空気圧クランプ、研磨装置用の空気供給準備。これらの機器は、ろ過および調整された空気を必要とする。
ドアおよび窓製造ラインの空気圧システムは、ガラス搬送、フレーム組立、および空気圧クランプ回路を備え、各作業ステーションの空気供給口には中型シリーズFRLステーションが設置されています。
空気圧式釘打ち機、ファスナー、組立アクチュエータを用いた建築製品の製造には、モジュール式のFRL（繊維強化樹脂）の組み合わせによる安定した空気供給が必要となる。

プロセス産業および流体制御

化学プラントの空気圧アクチュエータ用計装空気供給装置では、中型FRLコンビネーションが、バルブポジショナーや空気圧アクチュエータを制御するために、ろ過され調整された空気を供給します。
水処理および廃水処理用の空気圧作動バルブ供給回路（ポートサイズ1/4インチ～1/2インチ）は、専用のFRLステーションから供給されるろ過および調整された計装用空気を必要とします。
電力会社および発電施設における、制御弁アクチュエータ、ダンパー駆動装置、および空気圧計装機器用の空気圧計装用空気供給準備（供給回路は1/4インチ～1/2インチ）。

注文と型番構成

ミッドサイズシリーズFRLコンポーネントは、フィルター、レギュレーター、またはルブリケーターユニットとして個別に注文でき、標準の接続金具を使用してモジュール式の組み合わせに組み立てられます。注文時には、ポートサイズ、ボウル材質、ドレンタイプ、レギュレーター機能、およびルブリケータータイプを指定してください。注文に関する詳細情報については、ROSS Controls（(800) 438-7677）までお問い合わせいただくか、rosscontrols.comをご覧ください。

利用可能なポートサイズ：1/4インチ、3/8インチ、および1/2インチNPT。

フィルターボウル材質：飛散防止材付きポリカーボネートプラスチック（最大150 psig）、または亜鉛金属（最大200 psig）。

フィルター排水オプション：内部自動排水、または手動排水。

レギュレーターの種類：ピストン式。機能：自己解放式（標準）または非解放式。

潤滑油供給方式：オイル供給量を目視で確認できるサイトフィード式。

カタログの部品番号、寸法図、モジュール構成の詳細については、rosscontrols.com をご覧いただくか、ROSS Controls の技術営業担当までお問い合わせください。

アクセサリー

モジュール式取り付けブラケット

モジュール式ブラケットシステムにより、中型シリーズのフィルター、レギュレーター、およびルブリケーターユニットを横並びに接続し、単一のブラケットアセンブリで壁、パネル、またはパイプに取り付けることができます。

交換用フィルターエレメント

中型シリーズフィルターユニット用の交換用フィルターエレメントは、5ミクロンおよび40ミクロンの粒子除去グレードでご用意しております。

圧力計

中型シリーズレギュレーターユニット用の交換用および追加用圧力計をご用意しております。

ボウルガード

ポリカーボネート製のボウル用飛散防止ガードは、ボウルを衝撃による損傷から保護すると同時に、結露水レベルインジケーターへの視覚的なアクセスを維持します。

よくある質問（FAQ）

Q：ミッドサイズシリーズFRLの最大流量容量はどれくらいですか？

A：ミッドサイズシリーズのFRLコンビネーションは、1/4インチから1/2インチまでのポートサイズで最大100 scfm（2832 l/分）の流量を実現します。

Q：利用可能なポートサイズは？

A：ミッドサイズシリーズは、1/4インチ、3/8インチ、1/2インチのNPTポートサイズでご用意しております。

Q：モジュール式マウントとは何ですか？

A：モジュール式マウントにより、個々のフィルター、レギュレーター、およびルブリケーターユニットをマニホールド接続金具と共通のサポートブラケットを使用して横並びに接続できます。モジュール式アセンブリは、壁、パネル、または配管支持部に単一ユニットとして取り付けることができ、コンパクトなFRLステーションを形成します。

Q：飛散防止機能付きポリカーボネート製ボウルと亜鉛製ボウルの違いは何ですか？

A：ポリカーボネート製のボウルは、飛散防止ガード付きで、凝縮水レベルを目視で確認できます。亜鉛製の飛散防止ガードは、ボウルを衝撃による損傷から保護します。亜鉛製の金属製ボウルは、機械的危険度が高い環境、周囲温度が高い環境（華氏150度まで）、または作動圧力が高い環境（最大200psigまで）向けに、完全に不透明な金属製筐体を提供します。

Q：サイトフィード式潤滑装置とは何ですか？

A：サイトフィード式潤滑装置には、運転中に空気流に滴下されるオイルをオペレーターが確認できる窓または滴下管が備わっています。これにより、潤滑が行われていることを直接視覚的に確認でき、供給量を監視および調整できます。サイトフィード式設計は、試運転時やメンテナンス時に潤滑装置の適切な動作を確認するのに特に役立ちます。

Q：ミッドサイズシリーズは潤滑装置なしで使用できますか？

A：はい。モジュール設計により、FRLはフィルター単体、フィルター/レギュレーター、またはフィルター/レギュレーター/ルブリケーターの組み合わせとして組み立てることができます。下流側のコンポーネントが事前に潤滑されたシールまたは潤滑されていないシールを使用している場合、あるいは計装用空気品質要件により圧縮空気流にオイルが混入することが禁止されている場合は、ルブリケーターを省略してください。

Q：どの排水オプションを選択すればよいですか？

A：凝縮水量が多い場合、高湿度環境下、または連続無人運転が必要な場合は、内部自動排水装置を選択してください。凝縮水量が少なく、オペレーターがメンテナンス間隔中に定期的に排水を行う場合は、手動排水装置を選択してください。

Q：最大作動圧力はどれくらいですか？

A：ポリカーボネート製ボウルを備えたユニットの最大作動圧力は150 psig（10 bar）、亜鉛製ボウルを備えたユニットの最大作動圧力は200 psig（14 bar）です。

Q：ミッドサイズシリーズの対応温度範囲はどのくらいですか？

A：ポリカーボネート製ボウルを備えたユニットは、華氏40～125度（摂氏4～52度）の温度範囲に対応しています。亜鉛製ボウルを備えたユニットは、華氏40～150度（摂氏4～66度）の温度範囲に対応しています。

Q：FRLの組み合わせは、設置時にどのような向きにすればよいですか？

A：ボウルを下向き（垂直）にして取り付け、凝縮水がボウルの排水口に溜まり、適切に排出されるようにしてください。FRLステーションは、定期メンテナンス時に排水バルブと潤滑油注入口にアクセスできる位置に設置してください。

Q：サイトフィード式潤滑装置の潤滑速度はどのように設定すればよいですか？

A：潤滑装置のニードルバルブを、サイトグラスまたはドロップサイトチューブを確認しながら調整してください。標準の初期流量は、下流の空気圧アクチュエータまたはツール1台あたり1分間に約1滴です。実際の潤滑油消費量と下流部品の要求に基づいて流量を調整してください。

Q：交換用フィルターエレメントは入手可能ですか？

A：はい。ミッドサイズシリーズ用の交換用フィルターエレメントは、ROSS Controls社から5ミクロンと40ミクロンの粒子除去グレードで入手可能です。交換用エレメントのご注文は、ROSS社（(800) 438-7677）までお電話いただくか、rosscontrols.comをご覧ください。

Q：カタログの部品番号と寸法図はどこで入手できますか？

A：ミッドサイズシリーズの完全なカタログ部品番号、寸法図、および技術データはrosscontrols.comで入手できます。構成に関するサポートが必要な場合は、ROSS Controlsの技術営業担当（(800) 438-7677）までお問い合わせください。

設置およびメンテナンスに関するガイドライン

ミッドサイズシリーズのFRLアセンブリを取り付ける際は、ボウルが下向き（垂直）の位置になるようにしてください。これにより、凝縮水がボウルの排水口に集まり、適切に排出されます。
各ユニットは、フィルター（入口）→レギュレーター（中間）→ルブリケーター（出口）の順に正しく取り付けてください。レギュレーターのダイヤフラムやピストンを汚染された空気から保護し、上流側の部品にオイルが溢れるのを防ぐため、ろ過された空気がレギュレーターに入り、潤滑された空気が最後に排出されるようにしてください。
ポート接続を行う前に、各ユニット本体の流量方向矢印が圧縮空気の流れ方向と一致していることを確認してください。
すべてのNPTポート接続部に適切なねじシール剤を塗布してください。接続部は、ROSS Controls社製ミッドサイズシリーズの設置手順書に記載されているトルクで締め付けてください。
すべての配管接続が完了したら、システムを徐々に加圧し、承認された漏洩検知液を使用して、すべての接続部、ボウルシール、およびポートネジに空気漏れがないか点検してください。
調整器の調整ノブを引いたり回したりしてロックを解除し、時計回りに回すと圧力が上がり、反時計回りに回すと圧力が下がります。ゲージを確認し、設定値でロックして、調整出力圧力を設定します。
潤滑油受けボウルに、推奨される石油系オイル（ISO粘度グレード32以下）を、ボウルに表示されている最大充填レベルまで注ぎ入れてください。入れすぎないでください。
サイトグラスを確認しながら、潤滑油供給装置のニードルバルブを使用して供給油量を調整してください。初期設定では、下流側のアクチュエータ1基あたり毎分約1滴の供給量が一般的です。
モジュール式アセンブリの場合、モジュール間の接続金具がすべて適切に締め付けられ、隣接するユニット間で密閉されていることを確認し、モジュール間のインターフェースからの内部空気漏れを防いでください。
自動排水モデルの場合は、設置後、システムの通常運転中に凝縮水が排出されることを確認し、排水が正しく機能していることを確認してください。
手動ドレンユニットは、システム内の凝縮水量に応じて定期的に点検および排水してください。凝縮水が圧縮空気出口に溢れ出ないようにしてください。
フィルターの両端の差圧が使用基準値に達した場合、または定期メンテナンスの実施時期には、フィルターエレメントを交換してください。エレメント交換のためにボウルを取り外す際は、必ず入口圧力を遮断してください。

保証とグローバルサポート

ROSS Controlsは、購入日から1年間、すべての製品について、材質および製造上の欠陥を対象とした保証を提供します。

技術サポートおよび製品構成に関する支援は、ROSS Controls（電話番号：(800) 438-7677、ウェブサイト：rosscontrols.com）を通じてご利用いただけます。

ROSSは、米国（ミシガン州ファーンデール本社）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本の各拠点を通じてグローバルなサポートを提供しています。

ミッドサイズシリーズFRLコンビネーションの完全な技術データ、寸法図、および注文情報については、rosscontrols.comにアクセスするか、ROSS Controlsの技術営業担当者にお問い合わせください。
