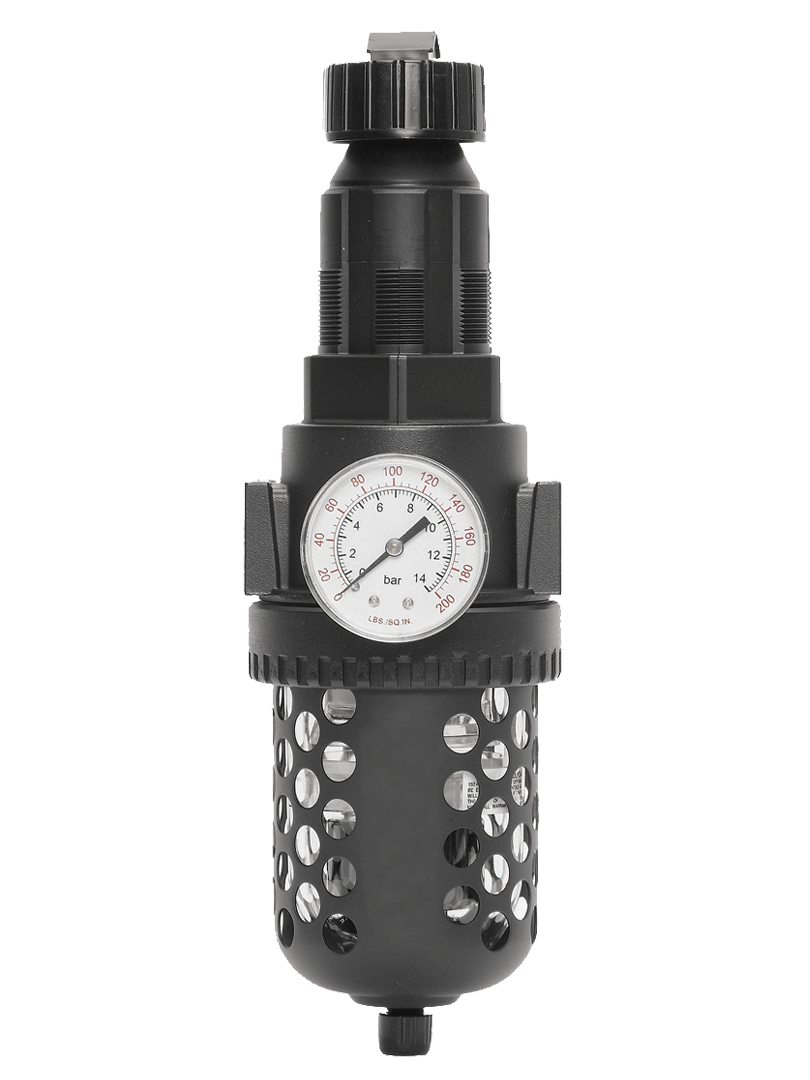

フルサイズシリーズ ポートサイズは1/4インチ～3/4インチ。 180 scfm (5098 l/分) までの流量

製品概要

ROSS Controlsのフルサイズ一体型フィルター/レギュレーターは、1/4インチから3/4インチまでのポートサイズと最大180 scfm（5098 l/分）の流量要件を持つ空気圧システム向けに、ろ過と圧力調整を組み合わせた高流量モジュール式空気処理ユニットです。モジュール式の組み立てと取り付け設計により、ROSS製ルブリケーターや個別のフィルターユニットと組み合わせて完全なFRLトレインを構築でき、コンパクトで配管を最小限に抑えた構成で完全な空気処理システムを提供します。

自己減圧ピストン式レギュレータは、最大125 psig（9 bar）まで調整可能な出口圧力で、正確かつ安定した出口圧力制御を実現します。下流側の圧力保持が必要な用途向けに、非減圧式レギュレータもご用意しています。全機種に圧力調整ロックキーが標準装備されており、試運転後の不正な圧力変更を防止し、生産設備全体のプロセス一貫性要件をサポートします。

ボウル材質のオプションとして、スチール製飛散防止ガード付きポリカーボネート製フィルターボウルと、透明ナイロン製サイトグラス付き亜鉛製ボウルがあります。排水方式は、内部自動排水、手動排水、外部自動排水の3種類から選択でき、さまざまな設置環境における凝縮水管理に最大限の柔軟性を提供します。圧力計は全機種に付属しています。

本製品は、中型空気圧回路の要求仕様の中でも特に高いレベルをターゲットとしており、標準的な中型ユニット（約100～138 scfm）と大容量シリーズとの間のギャップを埋めるものです。用途としては、工作機械の主空気供給、大型自動化機器への空気供給、自動車組立セルの空気供給、その他3/4インチポート接続と最大180 scfmの流量を必要とする産業設備などが挙げられます。

主なエンジニアリング機能

• 3/4インチポートで最大180 scfm (5098 l/分)の流量- 標準的なフルサイズFRよりも高い流量容量を備え、3/4インチポート接続で大型工作機械、重自動化セル、および複数の同時空気圧負荷を持つ産業機器の主空気供給をサポートします。
• モジュール式組立と取り付け- ROSS互換の潤滑装置とフィルターユニットを使用した直接モジュール式組立により、中間配管接続なしで完全なFRLトレインが構築され、設置長さ、接続金具、および潜在的な漏洩箇所が削減されます。
• 125 psig (9 bar) 出口を備えたピストン式レギュレータ- ピストン式レギュレータは、全流量範囲にわたって最大 125 psig の安定した調整済み出口圧力を提供し、クランプ、プレス、および作動用途における高力空気圧回路をサポートします。
• 圧力調整ロックキー- 取り外し可能なロックキーは全機種に標準装備されており、試運転後の不正な圧力調整を防止し、生産環境におけるプロセス品質と機械の安全性の要件をサポートします。
• 3種類の排水構成（内部自動排水（無人システム用）、手動排水（監視設置用）、外部自動排水（中央凝縮水収集用））により、設置の柔軟性を最大限に高めます。
• ポリカーボネート製ボウル（スチール製破片ガード付き） - 標準のポリカーボネート製ボウルは、凝縮水の連続的な目視検査を可能にします。スチール製破片ガードは、3/4インチ供給回路に典型的な高い動作圧力において、破片の飛散を防ぎます。
• 透明ナイロン製サイトグラス付き亜鉛製ボウル- 金属製の亜鉛製ボウルは、最大使用圧力を200 psig、最高使用温度を175°F (80°C)まで拡張し、透明ナイロン製サイトグラスにより凝縮液レベルを確認できます。
• 非リリーフ式レギュレータオプション- 非リリーフ式レギュレータオプションは、供給停止後も下流側の圧力を保持します。これは、制御された圧力保持が機械の安全またはプロセス停止シーケンスの一部となっている回路で必要です。
• 圧力計付属- 工場出荷時に取り付けられた圧力計により、調整された出口圧力を直接目視で監視できます。ゲージポートは前面と背面に配置されているため、設置の柔軟性が高まります。
• 1/4インチから3/4インチまでのフルポートサイズ範囲- 計測機器サイズの1/4インチポートから、高流量の産業用工作機械や重工業用自動化設備で一般的な3/4インチの主電源接続まで、全範囲をカバーします。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

工作機械および重工業

• 工作機械の主圧縮空気供給準備において、180 scfmの容量と3/4インチのポートオプションにより、スピンドルパージ、ワーク保持、クーラント吹き出し、および工具交換アクチュエータの要求を同時に満たす多機能CNC加工センターの空気圧需要全体をカバーします。
• 大型搬送ラインの空気準備において、単一のFR（圧縮空気調整装置）が、複数の治具クランプ、部品搬送アクチュエータ、および計測ステーションが同時に稼働するワークステーション全体の圧縮空気を調整する。
• 高負荷成形・プレス加工用空気圧供給装置。最大125psigの圧力調整により、高力クランプ回路とブランクホルダ回路をサポートし、非リリーフオプションにより、制御されたプレス停止中もクランプ圧力を維持します。
• 水平および垂直マシニングセンタの空気供給において、モジュール式のFRLトレインは、フィルター、レギュレーター、および潤滑装置を単一のアセンブリに統合し、ロックキーによって生産シフト全体を通して一貫したスピンドルパージ圧力を確保します。

自動車組立および溶接

• 組立セルの主空気供給設備では、180 scfmの容量により、セル供給口にある単一の高容量FRから、複数のナットランナー、リベッター、空気圧グリッパー、および部品検出センサーの同時動作をサポートします。
• 溶接サイクル中に複数の空気圧クランプが同時に作動する大型自動溶接セル向けの溶接治具用空気供給装置。溶接シーケンス全体を通して高い流量容量と一定の圧力制御が求められる。
• 自動車ボディショップのアンダーボディおよびシャーシ固定具のエア準備において、3/4インチの供給接続と高流量容量が標準装備されており、圧力ロックキーによりシフト間で一定のクランプ力が維持されます。
• エンジン組立ラインにおける圧入、トルク締め、組立ステーション向けの空気供給設備。生産シフト全体を通して、組立品質と工具性能を維持するために、一定圧力の清浄で調整された空気が不可欠である。

包装とプロセス

• 包装ラインにおける高速ケース組立機、カートン成形機、パレタイジング装置など、複数の高サイクルアクチュエータが同時に動作し、包装サイクルを確実に完了させるために一定の制御圧力が不可欠な箇所への主要な空気供給。
• 飲料および食品製造ラインのメインエアドロップは、高速充填、キャッピング、ラベリング、および搬送アクチュエータに供給され、外部ドレンオプションにより、手動でのドレンメンテナンスなしに凝縮水を中央収集ポイントに排出できます。
• 医薬品製造装置の空気処理において、ロックキーは検証済みのプロセス圧力設定値を維持し、金属製のボウルは医薬品GMP環境で使用される洗浄剤に対する耐薬品性を提供する。

エネルギーとインフラ

• 産業施設向けの圧縮空気分配システムの調整では、各主要機械の分岐点で空気を調整してから、機械全体に個々の工具やアクチュエータ回路に分配します。
• 発電施設の空気圧計装用空気供給設備では、プラント全体にわたる空気圧ポジショナー、アクチュエータ、および制御装置を支えるため、安定した調整圧力と信頼性の高いろ過システムが整備されています。
• 産業用試験台の主空気供給準備では、高流量容量、125 psigの出口圧力能力、および安定した制御により、同時作動要求を伴うマルチチャンネル試験システムをサポートします。

注文と型番構成

フルサイズ一体型フィルター/レギュレーターは、複数のポートサイズ、ボウルタイプ、およびドレン構成オプションをご用意しています。適切なモデル番号を選択および構成するには、ROSS Controlsまでお問い合わせいただくか、製品ページをご覧ください。

自己減圧ピストンレギュレータが標準装備です。供給停止後の下流側圧力保持が必要な場合は、非減圧オプションを指定してください。

圧力調整用ロックキーは全機種に標準装備されています。

排水方法は、内部自動排水、手動排水、外部自動排水の3種類があります。外部自動排水は、中央凝縮水収集システムを備えた設備に適しています。

G（BSPP）ネジの場合は、型番に適切な接頭辞を追加してください。

型番構成、モジュール式アセンブリのハードウェア仕様、交換部品の型番などの詳細については、ROSS Controls（(800) 438-7677）までお問い合わせください。

アクセサリー

交換用フィルターエレメント

フルサイズ一体型FRには、標準の5ミクロンポリエチレン製エレメントと、オプションで5、20、40ミクロンの焼結青銅製エレメントが用意されています。お使いのユニット構成に適合する交換用エレメントの型番については、ROSS Controlsまでお問い合わせください。

外部自動排水

外部自動排水オプションが用意されており、凝縮水を中央排水収集システムに遠隔で排出できます。これは、ユニットがアクセスしにくい場所に設置されている場合や、中央凝縮水収集が必要な場合に特に便利です。型番と仕様については、ROSS Controlsのアクセサリカタログを参照するか、ROSSにお問い合わせください。

モジュール式潤滑装置およびフィルターアドオン

モジュール式マウント設計により、ROSS社製フルサイズ互換潤滑装置および個別フィルターユニットとの直接組み立てが可能です。プラットフォームのモジュール式インターフェースハードウェアの型番およびFRLアセンブリ構成の詳細については、ROSS Controls社にお問い合わせください。

関連製品およびアクセサリー

• MD4シリーズ一体型フィルター/レギュレーター- ダイヤフラムレギュレーター、LOXロックアウトバルブオプション、2つのゲージポート、ポートサイズ3/8インチ～3/4インチ、流量最大230 scfmを備えたフルサイズモジュール式一体型FR。https ://www.rosscontrols.com/en/series/75-md4-series
• 133フルサイズシリーズ一体型フィルター/レギュレーター- ピストンレギュレーターとロックキーを備えたモジュール式一体型FR、ポートサイズ1/4インチ～3/4インチ、流量最大138 scfm。https ://www.rosscontrols.com/en/series/133-full-size-series
• 134 高容量シリーズ一体型フィルター/レギュレーター- メインヘッダー用途向けに、3/4インチおよび1インチポート用のインラインマウント一体型FR、最大流量270 scfm。https ://www.rosscontrols.com/en/series/134-high-capacity-series
• 65ミッドサイズシリーズ一体型フィルター/レギュレーター- ピストンレギュレーターと取り外し可能な不正操作防止ノブを備えたミッドサイズモジュール式一体型FR、ポートサイズ1/4インチ～1/2インチ。https ://www.rosscontrols.com/en/series/65-mid-size-series
• MD3シリーズ一体型フィルター/レギュレーター- ダイヤフラムレギュレーター付きモジュール式一体型FR、LOXロックアウトバルブオプション、ポートサイズ1/4インチ～1/2インチ。https ://www.rosscontrols.com/en/series/66-md3-series

よくある質問（FAQ）

Q：フルサイズの最大流量容量はどれくらいですか？

A：この製品は最大流量180 scfm（5098 l/分）に対応しています。これはROSSモジュラー一体型フィルター/レギュレーターシリーズの中で最高の流量容量であり、3/4インチポート接続の大型工作機械、重工業用自動化セル、マルチアクチュエータ生産システムの主要な空気供給要件を満たします。さらに高い流量が必要な場合は、インライン134高容量シリーズ（最大270 scfm）をご検討ください。

Q：利用可能なポートサイズは？

A：この製品は、NPTおよびG（BSPP）ねじタイプで、1/4インチ、3/8インチ、1/2インチ、および3/4インチのポートサイズをご用意しています。Gねじモデルもございますので、適切なGねじモデル番号についてはROSS Controlsまでお問い合わせください。

質問：最大出口圧力はどれくらいですか？

A：ピストン式レギュレーターは、最大125 psig（9 bar）まで調整可能な吐出圧力を提供します。この圧力範囲は、標準的な動作圧力範囲に加えて、高負荷の空気圧クランプ、プレス、および作動回路に対応します。

Q：どのような排水方法が利用できますか？

A：排水方式は3種類あります。内部自動排水（オペレーターの介入なしに凝縮水を自動的に除去）、手動排水（オペレーターが凝縮水を制御して除去）、外部自動排水（凝縮水を遠隔操作で中央収集システムに排出）です。外部自動排水は、アクセスが困難な場所への設置や、中央凝縮水管理システムを備えた施設に特に有効です。

Q：圧力調整ロックキーは何をするものですか？

A：標準のロックキーは、試運転後に調整圧力設定値が不正に変更されることを防ぎます。希望の圧力が設定され、キーが取り外されると、調整機構は所定の位置にロックされます。これは、偶発的または意図的な調整のリスクなしに、シフト間やオペレーター間で一貫したアクチュエータ力、シリンダー速度、またはプロセス圧力を維持する必要がある生産環境において不可欠です。

Q：どのようなボウル（器）の種類がありますか？

A：標準のポリカーボネート製ボウル（スチール製飛散防止ガード付き）は、凝縮液の目視検査が可能で、周囲温度／媒体温度が華氏125度（摂氏52度）までの範囲で150 psigの定格圧力に対応します。透明ナイロン製サイトグラス付きの亜鉛製ボウルは、最大使用圧力を200 psig、上限温度を華氏175度（摂氏80度）まで拡張します。高圧、高温、または化学的に腐食性の高い環境では、亜鉛製ボウルを選択してください。

質問：非リリーフ型レギュレーターは入手可能ですか？

A:はい。非リリーフ式レギュレータのオプションが利用可能です。この構成では、供給停止後も下流側の圧力が保持されます。これは、制御された機械停止シーケンス中に空気圧クランプやアクチュエータの位置を保持する必要がある場合、または下流側の回路をレギュレータを通して排気してはならない場合に必要です。

Q：133フルサイズシリーズと比べてどうですか？

A:と 133 はどちらも、ピストンレギュレーターとロックキーを備えた、ポートサイズ 1/4 インチから 3/4 インチのモジュール式フルサイズ一体型 FR です。主な違いは、流量容量 (：180 scfm 対 133：138 scfm) と、非リリーフレギュレーターオプションおよび外部ドレンオプションが利用できる点です。また、は、より幅広いボウル、ドレン、およびレギュレーター構成に対応しています。

Q：MD4シリーズと比べてどうですか？

A:どちらも3/8インチから3/4インチのポートに対応するフルサイズのモジュール式一体型FRです。はピストン式レギュレーター（標準最大出口圧力125 psig）を使用し、MD4はダイヤフラム式レギュレーター（金属製ボウル使用時、最大出口圧力175 psig）を使用しています。MD4には、にはない一体型LOXロックアウトバルブオプションも用意されています。は外部ドレンに対応していますが、これはMD4の仕様では強調されていないオプションです。より高い出口圧力性能と一体型ロックアウトバルブのどちらを優先するかによって選択してください。

Q: これらはモジュール式のFRL列車に組み立てられますか？

A：はい。モジュール式マウント設計により、モジュール式インターフェースハードウェアを使用して、互換性のあるROSS製潤滑装置およびフィルターユニットと直接組み立てることができます。プラットフォームのモジュール式アセンブリの具体的な型番およびインターフェースハードウェアの仕様については、ROSS Controls（(800) 438-7677）までお問い合わせください。

質問：標準のフィルター要素は何ですか？また、代替品として利用可能なものは何ですか？

A:標準エレメントは5ミクロンのポリエチレンエレメントです。オプションで、5ミクロン、20ミクロン、40ミクロンの焼結ブロンズエレメントもご用意しています。交換用エレメントの型番については、ROSS Controlsまでお問い合わせください。

Q：保証期間はどのくらいですか？

A： ROSS Controlsは、購入日から1年間、すべての製品について材料および製造上の欠陥に対する保証を提供しています。技術サポートまたは保証請求については、ROSS Controls USA（(800) 438-7677）までお問い合わせください。

設置およびメンテナンスに関するガイドライン

• 適切な凝縮水収集と排水動作のために、ボウルを下向きにして取り付けてください。
• 潤滑装置または追加フィルターを備えたモジュール式アセンブリの場合は、適切なインターフェースシールの嵌合とトルク仕様を確保するために、ROSS Controlsのモジュール式アセンブリ手順に従ってください。
• ポリカーボネート製ボウルモデルの場合は150 psig、亜鉛製ボウルモデルの場合は200 psigを超えないようにしてください。
• ポリカーボネート製のボウルは、ポリカーボネートを侵食する溶剤や化学薬品との接触を避けてください。化学的に腐食性の高い環境では、亜鉛製のボウルを使用してください。
• 調整された吐出圧力を設定したら、ロックキーを取り外してください。ロックキーは、許可された保守担当者のみがアクセスできる安全な場所に保管してください。
• 外部自動排水設備を設置する場合は、排水口を背圧がなく、十分な排水能力を備えた凝縮水収集箇所に接続してください。
• 手動排水モデルの場合は、システム内の湿度レベルと観測された結露水の蓄積率に基づいて排水間隔を設定してください。
• ユニット全体の圧力損失が著しく増加した場合、または定期メンテナンスの間隔が経過した場合は、フィルターエレメントを交換してください。
• NPT接続部にはねじシール剤またはPTFEテープを使用してください。空気回路の汚染を防ぐため、少量ずつ塗布してください。
• フィルターエレメントの交換およびメンテナンス時にボウルを取り外せるよう、ユニット下部に十分なクリアランスを確保してください。選択したボウルタイプの寸法データに基づき、最小クリアランスを確保してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677にお電話いただくか、rosscontrols.comをご覧ください。

詳細な技術データ、寸法図、および製品コンフィギュレーターへのアクセスについては、ROSS Controlsの製品ページをご覧いただくか、ROSS Controlsに直接お問い合わせください。
