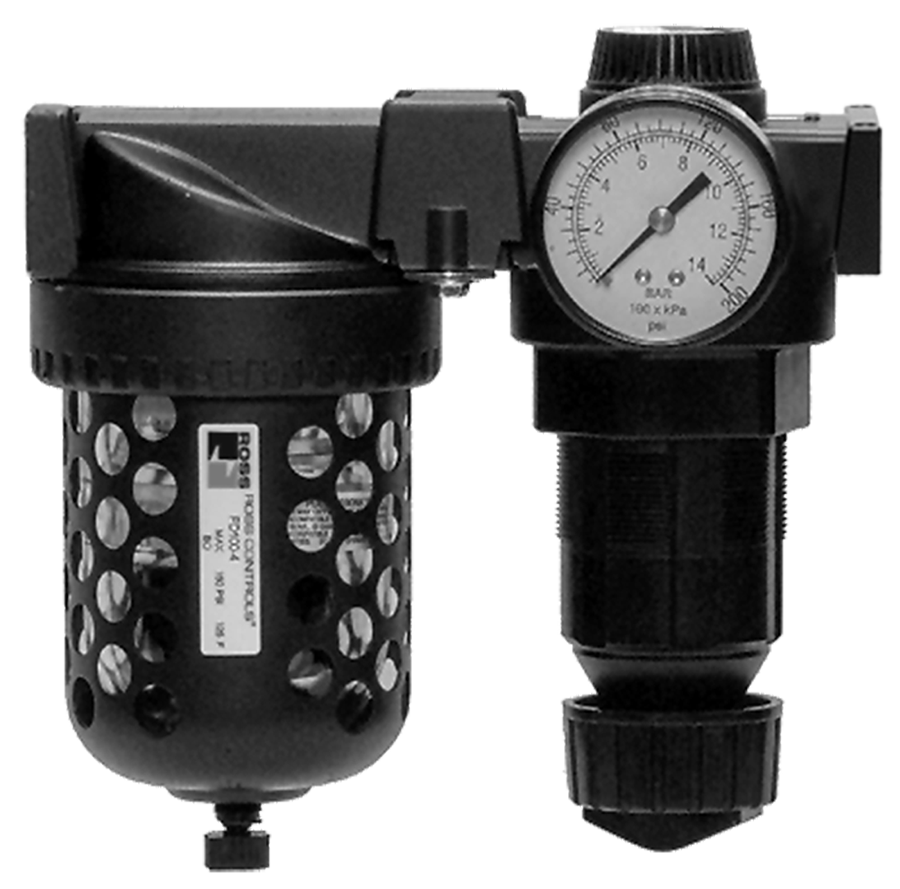

フルサイズシリーズ ポートサイズは1/4インチ～3/4インチ。 138 scfm (3906 l/分) までの流量

製品概要

ROSS Controlsのフルサイズフィルター/レギュレーターは、モジュール式マウントの統合型空気処理ユニットで、1/4インチから3/4インチまでのポートサイズと最大138 scfm（3906 l/分）の流量要件を持つ空気圧システム向けに、ろ過と圧力調整を統合しています。モジュール式マウント構造により、ROSS潤滑装置や個別のフィルターユニットと組み合わせることで、完全なFRLトレインを構築でき、配管を最小限に抑えたコンパクトな多機能空気処理アセンブリを実現できます。

ピストン式レギュレータは、最大125 psig（9 bar）まで調整可能な吐出圧力を提供し、全流量範囲で安定した圧力制御を実現します。小型シリーズ製品と比較して吐出圧力が高いため、クランプ、プレス、高力作動回路など、100 psigを超える圧力を必要とする空気圧アプリケーションに適しています。8オンス（240 ml）のボウル容量は、3/4インチポートの空気圧回路に伴う多量の凝縮水や、長時間の生産要件に対応します。

ボウルのオプションには、標準的な環境での凝縮水の目視監視に適したスチール製飛散防止ガード付きポリカーボネート製ボウルと、より高い最大圧力（200 psig）または優れた耐薬品性を必要とする設置環境向けの透明ナイロン製サイトグラス付き亜鉛製ボウルがあります。自動排水と手動排水の両方の構成が可能です。圧力調整ロックキーが付属しており、不正な圧力変更を防ぎ、共有機器環境におけるプロセスの一貫性と安全性を確保します。

本シリーズは、工作機械の主空気供給装置、大型自動化機器、大口径空気圧シリンダ回路、および3/4インチ以下のポート接続と138 scfmの流量容量が主回路の要件に合致する生産ラインなど、幅広い産業用空気圧アプリケーションに対応します。

主なエンジニアリング機能

• FRL互換性を備えたモジュール式マウント- モジュール式インターフェース接続を使用して、ROSS製潤滑装置およびフィルターユニットと完全なFRLトレインに組み立てることができ、中間配管接続をなくし、全体の組み立て長と漏洩箇所を削減します。
• ピストン式レギュレータ（最大125 psig（9 bar）） - 小型シリーズユニットよりも高い出口圧力範囲により、クランプ、プレス、高力空気圧回路に加え、最大125 psigの調整圧力を必要とする標準的な作動アプリケーションにも対応します。
• スチール製飛散防止ガード付きポリカーボネート製ボウル- 透明なポリカーボネート製ボウルにより、凝縮水レベルとヒーターの状態を継続的に目視で確認できます。スチール製の飛散防止ガードは、ボウルが破損した場合に破片の飛散を防ぎます。これは、多くの産業規格で定められている安全要件です。
• 透明ナイロン製サイトグラス付き亜鉛製ボウル- 最大使用圧力200psig、最高使用温度80℃（175°F）までの亜鉛製ボウル。透明ナイロン製サイトグラスにより、凝縮液レベルを確認できます。
• 圧力調整ロックキー- 取り外し可能なロックキーにより、調整された出口圧力設定の不正な調整を防ぎ、製造中に圧力設定値を固定する必要があるアプリケーションにおけるプロセス制御要件をサポートします。
• 8オンス（240ml）のボウル容量- 中型シリーズユニットよりも大きなボウル容量により、3/4インチ以上のポートサイズでの高流量回路や長時間の生産シフト作業における凝縮水の排出頻度を低減します。
• 自動排水または手動排水- 自動排水はオペレーターの介入なしに凝縮水を除去します。手動排水は、定期メンテナンスや汚染監視プログラムのために、凝縮水の制御された除去をサポートします。
• 1/4インチから3/4インチまでのフルポートサイズ範囲- 計測機器サイズの1/4インチから、高流量工作機械や組立自動化の主電源回路で一般的な3/4インチポートまで、標準的な産業用空気圧接続の全範囲をカバーします。
• NPTおよびG（BSPP）ねじオプション- 北米向けはNPT、海外向けはG（BSPP）ねじをご用意しています。Gねじモデルは、型番にCの接頭辞を追加してご注文ください。
• 外部自動排水オプション- 標準の内部排水が適さない用途向けに、オプションの外部自動排水機能が用意されており、凝縮水を中央排水収集システムに遠隔で排出することができます。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

重工業オートメーション

• 複数の下流アクチュエータを備え、3/4インチのポート接続と138 scfmに近い流量を必要とする大型自動組立システム向けの主空気供給準備。モジュール式のFRLトレインは、ろ過、調整、潤滑を1つのコンパクトなアセンブリに統合します。
• プレス加工、成形加工、およびプレス装置で使用される高耐久性空気圧シリンダ回路は、最大125 psigの圧力制御により、クランプおよび保持治具に必要な高い作動力を提供します。
• 大口径のロッドレスシリンダ、ガイド付きスライド、および空気圧式回転アクチュエータへの空気圧動力供給。これらの用途では、許容可能なサイクルタイム性能を実現するために、フルサイズのポート接続と高い流量容量が不可欠です。
• 搬送自動化およびガントリーシステムの空気準備において、フルサイズのFRLアセンブリが制御筐体内に設置され、複数のアクチュエータに分配される前に、システムポイントでの空調を提供する。

工作機械および製造

• 工作機械の主空気供給装置は、3/4インチポートサイズの単一の高容量モジュール式FRLアセンブリから、クーラントブローオフ回路、スピンドルエアパージ、ワーク保持用空気圧、および工具交換アクチュエータに空気を供給します。
• マシニングセンタおよび旋盤の空気供給装置において、ロックキーによってシフト間の調整圧力設定の変更が防止され、生産全体を通して一貫したワーク保持力とスピンドルパージ圧力が確保される。
• 大口径の油圧／空気圧プレスエアパイロット回路。125 psigの調整済み出口圧力により、二重圧力空気圧システムにおける高力安全回路およびクランプ回路をサポートします。
• トーチ冷却用空気回路、空気圧式位置決めアクチュエータ、および部品固定治具に、清浄で調整された空気を必要とする自動溶接システム。

自動車製造

• 車体工場組立用工具の空気供給準備。高サイクル空気圧治具、ナットランナー、リベット工具には、組立セル全体にわたって3/4インチの供給接続部から清浄で調整された空気が必要です。
• 塗装ブース環境において、結露のない空気が塗装不良を防ぐため、空気圧コンベア駆動装置、ドア開閉アクチュエータ、部品位置決め治具などに使用する塗装工場用空気の準備。
• エンジン組立ラインにおける、トルク調整工具、圧入ステーション、組立治具用の空気供給準備。大量生産シフト全体を通して、一定の圧力制御とろ過が求められる。

食品・飲料および医薬品

• 充填、キャッピング、包装ライン向けのプロセス空気処理において、大容量のボウルは長時間の生産運転中のメンテナンス頻度を低減し、金属製ボウルはCIP洗浄剤への曝露に耐えることができます。
• 医薬品の錠剤製造、カプセル充填、ブリスター包装装置における空気圧アクチュエータの供給。精密な圧力制御により一定の作動力を維持し、フィルターエレメントが製品接触空気回路を微粒子汚染から保護する。
• 飲料ラインの空気供給装置は、中央のモジュール式FRLアセンブリから下流の複数の空気圧バルブおよびアクチュエータに空気を供給し、中央の凝縮水収集のための外部ドレン接続を備えています。

注文と型番構成

シリーズ型番には、ボウルタイプ、排水タイプ、ポートサイズが符号化されています。上記の型番表から選択するか、モジュール式アセンブリ構成に関するサポートが必要な場合は、ROSS Controlsまでお問い合わせください。

G（BSPP）ネジの場合は、型番に接頭辞Cを追加してください（例：3/4 G、ポリカーボネート製ボウル、自動排水機能付きの場合はC5321B5072）。

ポリカーボネート製ボウルの型番は5321から始まり、亜鉛（金属）製ボウルの型番は5322から始まります。

自動排水タイプの型番末尾は72または71、手動排水タイプの型番末尾は12または11です。

外部自動排水オプションをご利用いただけます。外部排水モデルの型番については、ROSS Controlsまでお問い合わせください。

モジュール式アセンブリの構成や交換部品の選定に関するサポートについては、ROSS Controls（(800) 438-7677）までお問い合わせください。

アクセサリー

交換用フィルターエレメント

フルサイズシリーズには、標準の5ミクロンポリエチレン製エレメント（939K77）と、オプションで5ミクロン、20ミクロン、40ミクロンの焼結青銅製エレメントが用意されています。

外部自動排水

本シリーズには、凝縮水の遠隔排出が望ましい用途向けに、外部自動排水オプションが用意されています。外部排水装置の型番および設置仕様については、ROSS ControlsのアクセサリカタログG6.7ページを参照するか、ROSS Controlsまでお問い合わせください。

モジュール式潤滑装置およびフィルターアドオン

本シリーズは、ROSS製フルサイズ潤滑装置と個別のフィルターユニットを用いたモジュール式組み立てに対応しています。モジュール式インターフェースハードウェアの型番およびFRLアセンブリ構成の詳細については、ROSS Controlsまでお問い合わせください。

関連製品およびアクセサリー

• 132ミッドサイズシリーズ一体型フィルター/レギュレーター- ポートサイズ1/4インチ～1/2インチ、流量最大100 scfm、ピストン式レギュレーターを備えたモジュール式一体型FR。https ://www.rosscontrols.com/en/series/132-mid-size-series
• 134 高容量シリーズ一体型フィルター/レギュレーター- ポートサイズ3/4インチ～1インチ、最大流量270 scfmに対応するインラインマウント一体型FR。最高流量要求に対応します。https ://www.rosscontrols.com/en/series/134-high-capacity-series
• 74 フルサイズ一体型フィルター/レギュレーター- 代替フルサイズ一体型FR、不正開封防止ロックキー、ピストン式または非リリーフ式レギュレーター、流量最大180 scfm。https ://www.rosscontrols.com/en/series/74-full-size-series
• MD4シリーズ一体型フィルター/レギュレーター- ダイヤフラムレギュレーター付きフルサイズモジュール式一体型FR、LOXロックアウトバルブオプション、流量最大230 scfm。https ://www.rosscontrols.com/en/series/75-md4-series
• ROSS FRL潤滑装置- シリーズと組み合わせて完全なFRLトレインに組み込むためのフルサイズモジュール式潤滑装置。https ://www.rosscontrols.com/en/categories/lubricators

よくある質問（FAQ）

Q：フルサイズシリーズの最大流量容量はどれくらいですか？

A：フルサイズシリーズは、3/4インチポート接続時で最大138 scfm（3906 l/分）の流量に対応しています。この容量は、ほとんどの産業用工作機械、大型自動化セル、および生産ラインのメインエア供給要件を満たします。138 scfmを超える流量が必要な場合は、134ハイキャパシティシリーズ（最大270 scfm）をご検討ください。

Q：利用可能なポートサイズは？

A：このシリーズは、NPTとG（BSPP）の両方のねじタイプで、1/4インチ、3/8インチ、1/2インチ、3/4インチのポートサイズをご用意しています。Gねじモデルは、NPTモデル番号に接頭辞Cを追加してご注文ください。

質問：最大出口圧力はどれくらいですか？

A：ピストン式レギュレーターは、最大125 psig（9 bar）まで調整可能な吐出圧力を提供します。この広い圧力範囲は、小型シリーズのユニットと比較して、100 psigを超える作動圧力を必要とするクランプ、プレス、および高負荷の空気圧回路に対応します。

Q：圧力調整ロックキーは何をするものですか？

A：取り外し可能なロックキーにより、調整された吐出圧力設定への不正な変更を防ぎます。設定値が確定したら、キーを取り外すことで調整機構をロックできます。これは、製品の品質やプロセスの再現性にとって、アクチュエータの力や圧力の一貫性が重要な生産環境において特に有効です。

Q：どのようなボウル（器）の種類がありますか？また、どのように選べば良いですか？

A：スチール製飛散防止ガード付きポリカーボネート製ボウルは、凝縮液の目視検査が可能で、使用圧力は150 psig、使用温度範囲は華氏125度（摂氏52度）までです。透明ナイロン製サイトグラス付き亜鉛製ボウルは、最大使用圧力を200 psig、使用温度上限を華氏175度（摂氏80度）まで拡張し、耐薬品性にも優れています。高圧または高温環境、あるいは化学物質への曝露が懸念される場所では、亜鉛製ボウルをお選びください。

Q：外部排水オプションはありますか？

A：はい。本シリーズには、内部ドレンが実用的でない場合や、凝縮水を遠隔で回収したい場合向けに、外部自動ドレンオプションをご用意しています。外部ドレンの型番と構成の詳細については、ROSS Controlsまでお問い合わせください。

Q：標準のフィルター要素は何ですか？

A：標準エレメントは、5ミクロン定格のポリエチレン製エレメント（モデル939K77）です。オプションとして、5ミクロン（R-KA103-03E5）、20ミクロン（R-KA103-03E4）、および40ミクロン（R-KA103-03E3）定格の焼結青銅製エレメントもご用意しています。焼結青銅製エレメントは耐久性に優れ、高濃度の凝縮水や研磨性汚染物質が発生する環境に適しています。

Q：このシリーズはパネルに取り付けることができますか？

A：はい。パネル取り付けには、直径2-1/16インチ（52mm）の穴が必要です。ヒーター交換やメンテナンス時にボウルを取り外せるよう、ユニット下部に十分なスペースを確保してください。

Q：ボウルの容量はどれくらいですか？

A：フルサイズシリーズは8オンス（240ml）のボウルを使用しており、中型または小型シリーズのユニットよりも大幅に多くの凝縮水を貯蔵できるため、高流量回路への設置におけるメンテナンス排水の頻度を低減できます。

Q：モジュール式マウントは、潤滑装置やフィルターとどのように連携するのですか？

A：シリーズのモジュール式取り付けインターフェースは、モジュール式取り付け金具を使用して互換性のあるROSSフルサイズ潤滑装置および個々のフィルターユニットに直接接続でき、中間配管接続なしで完全なFRLアセンブリを構築できます。モジュール式アセンブリの具体的なモデル番号とハードウェア仕様については、ROSS Controlsにお問い合わせください。

Q：温度制限はどのくらいですか？

A：ポリカーボネート製ボウルモデルは、華氏40～125度（摂氏4～52度）の範囲で使用できます。亜鉛製ボウルモデルは、周囲温度と媒体温度の両方で華氏40～175度（摂氏4～80度）の範囲で使用できるため、より高温の工業環境やプロセス空気用途に適しています。

Q：保証期間はどのくらいですか？

A： ROSS Controlsは、すべての製品に対し、購入日から1年間、材質および製造上の欠陥を対象とした保証を提供しています。技術サポートまたは保証サービスについては、ROSS Controls USA（(800) 438-7677）までお問い合わせください。

設置およびメンテナンスに関するガイドライン

• 適切な排水動作を確保するため、ボウルを下向きにして取り付け、重力による凝縮水の収集を可能にしてください。
• フィルターエレメントの交換や凝縮水排水のメンテナンス時にボウルを取り外せるよう、ボウルの下に十分なスペースを確保してください。ボウルを取り外すには、ユニットの下に少なくとも3.1インチ（79mm）のスペースが必要です。
• ポリカーボネート製ボウルモデルの場合は150 psig、亜鉛製ボウルモデルの場合は200 psigを超えないようにしてください。
• ポリカーボネート製のボウルは、溶剤、ケトン類、エステル類、塩素化合物との接触を避けてください。化学的に腐食性の高い環境では、亜鉛製のボウルを使用してください。
• 自動排水モデルの場合は、排水口が塞がれていないこと、または凝縮水の排出を妨げるような背圧がかかっていないことを確認してください。
• 手動排水モデルの場合は、システム内の湿度レベルと観測された凝縮水の蓄積率に基づいて、定期的に凝縮水を排水してください。
• システム起動前に、調整出口圧力を設定してください。圧力設定後は、誤って調整されないようにロックキーを取り外してください。
• NPT接続部にはねじシール剤またはPTFEテープを使用してください。空気回路に異物が混入しないよう、少量ずつ塗布してください。
• ユニット全体の圧力損失が許容範囲を超えた場合、または定期メンテナンスの間隔が経過した場合は、フィルターエレメントを交換してください。
• モジュール式FRLトレインの一部として組み立てる場合は、システムを加圧する前に、すべてのモジュール式インターフェース接続部が適切に密閉されていることを確認してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677にお電話いただくか、rosscontrols.comをご覧ください。

詳細な技術データ、寸法図、および製品コンフィギュレーターへのアクセスについては、ROSS Controlsのフルサイズシリーズ製品ページをご覧いただくか、ROSS Controlsに直接お問い合わせください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/133-full-size-series
