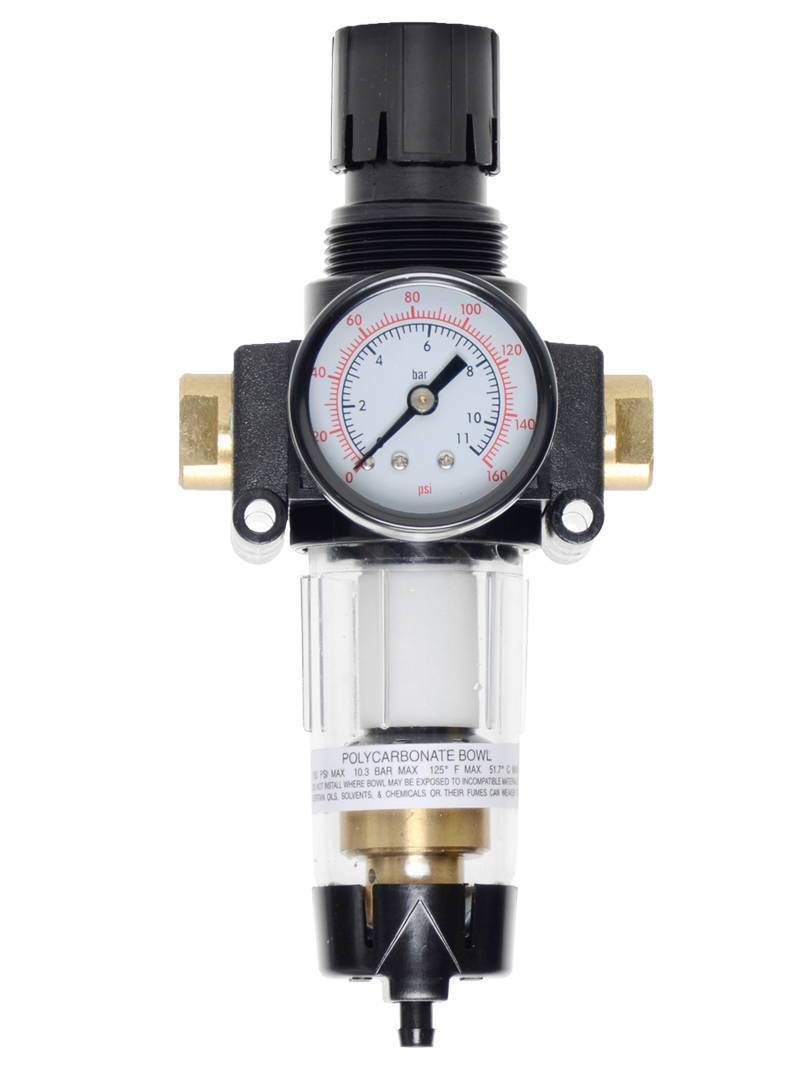

バンタムシリーズ ポートサイズ 1/8 インチおよび 1/4 インチ。 24 scfm (680 l/分) までの流量

製品概要

ROSS Controls Bantamシリーズは、1/8インチおよび1/4インチ（NPT、G/BSPP、または最大10mm径のクイックコネクトチューブ継手）のポートサイズに対応する、コンパクトでモジュール式の統合型フィルター/レギュレーターです。流量は最大30 scfm（850 l/分）です。設置スペースが限られている場所向けに設計されたBantamシリーズは、微粒子ろ過と圧力調整を1つのコンパクトなアセンブリに統合し、フィルター本体とレギュレーター本体を別々にすることなく、下流側の空気品質を一定に保ちます。

Bantamシリーズは、粒子フィルターと凝集フィルターの両方の構成でご利用いただけます。粒子フィルターは5ミクロン（標準ポリエチレンエレメント）のろ過性能を持ち、オプションで20ミクロンおよび40ミクロンの焼結ブロンズエレメントもご用意しています。凝集フィルターは、0.3ミクロン（標準ホウケイ酸ガラス繊維エレメント）または0.01ミクロンのろ過性能を備え、オイルエアロゾルを0.01 mg/m3以下のレベルまで除去します。すべての構成はモジュール式で、共通のマニホールドまたはポートキットのハードウェアを使用して、複数ユニットのFRLステーションに組み立てることができます。

Bantamシリーズは、ポリカーボネートまたはアルミニウム製のボウル材質、自動または手動の排水タイプ、ねじ込み式ポートまたはクイックコネクト式チューブ継手ポートに対応しています。モジュール構造により、配管工事を追加することなく、隣接するレギュレーター、ルブリケーター、またはロックアウトバルブモジュールを追加することで、現場での拡張が可能です。フィルター/レギュレーターユニットには圧力計が付属しており、使用箇所での下流圧力を継続的に監視できます。

小型工作機械、計測機器、実験室、または軽工業用空気圧回路において、清浄で調整された圧縮空気を必要とする設計エンジニアにとって、Bantamシリーズは、幅広いモデル展開と確立された交換部品番号を備えた、完全に構成可能なカタログ標準ソリューションを提供します。

主なエンジニアリング機能

• フィルターとレギュレーターを一体化したユニット- 微粒子ろ過と精密圧力調整を1つのコンパクトなユニットに統合することで、設置面積を削減し、スペースに制約のある用途においてコンポーネント間の配管を不要にします。
• モジュール式アセンブリと取り付け- 共通のポートキットを使用してモジュール式のステーション構成に取り付けることで、個別の配管継手を使わずに単一の入口と出口接続を共有する拡張可能なFRLアセンブリを実現します。
• ねじ込み式ポートまたはクイックコネクト継手オプション- NPT/BSPPねじ込み式ポート（1/8インチおよび1/4インチ）または1/4インチから10mmまでのチューブ径に対応するクイックコネクトチューブ継手が用意されており、従来の配管システムとプッシュインチューブシステムの両方で設置の柔軟性を提供します。
• 高強度ポリカーボネート製または金属製ボウル- ポリカーボネート製ボウルは、排水管理のための液面レベルの視覚的な確認が可能です。アルミニウム製金属製ボウルは、より過酷な環境に対応するため、使用温度範囲を華氏150度（摂氏66度）、耐圧を200psig（14バール）まで拡張します。
• 自動または手動ドレン- 自動ドレンは、オペレーターの介入なしに収集された液体を連続的に排出するため、生産環境におけるメンテナンス要件を軽減します。手動ドレンオプションは、制御されたドレン動作が必要な用途に適しています。
• 5ミクロン、20ミクロン、40ミクロンのろ過オプション- 標準の5ミクロンポリエチレンエレメントは、微粒子と凝縮水を除去します。より粗い前処理や高流量用途向けに、オプションで20ミクロンおよび40ミクロンの焼結ブロンズエレメントもご用意しています。
• 凝集フィルターの種類（0.3ミクロンおよび0.01ミクロン） - ホウケイ酸ガラス繊維凝集エレメントが、オイルエアロゾルとサブミクロン粒子を凝集させます。0.01ミクロンエレメントは、下流の精密機器へのオイルの持ち込み量を0.01mg/m3未満に低減します。
• ピストン式レギュレータ（自己減圧機能付き） - ピストン式レギュレータは、流量変動時でも安定した吐出圧力を供給します。自己減圧機能により、入口圧力が設定値以下になると下流側の圧力を解放し、下流側の機器の過圧を防ぎます。
• 非リリーフ式レギュレータオプション- 酸素やその他の特殊ガスを使用するシステムなど、下流側での排気が許可されていない用途向けに、非リリーフ式レギュレータが用意されています。
• 一体型圧力計- 圧力計はフィルター/レギュレーターユニットに標準装備されており、別途圧力計を設置することなく、下流側の調整圧力を即座に視覚的に確認できます。
• BSPPねじオプション- メートルねじG（BSPP）を注文するには、型番にCの接頭辞を追加してください（例：C5B02B0100）。これにより、アダプタ継手なしで国際的な機械設計に直接取り付けることができます。

技術仕様

一般仕様

温度定格

耐熱温度はボウルの材質によって異なります。ポリカーボネート製のボウルは、金属製（アルミニウム製）のボウルよりも使用温度の上限が低くなっています。

重要：ポリカーボネート製のボウルは、溶剤、塩素化炭化水素、またはポリカーボネートと相性の悪いその他の化学物質を含む環境では使用しないでください。化学物質にさらされる可能性のある場所や、周囲温度が125°F（約52℃）を超える場合は、金属製のボウルを使用してください。

流量性能データ

粒子状物質フィルター（5ミクロンエレメント）搭載モデルにおける、入口圧力100psigでの流量性能。凝集型フィルターモデルは最大流量が低くなります。

認証およびコンプライアンス

代表的な用途と産業分野

工作機械と精密加工

• CNC加工センター、旋盤、研削盤向けのインライン空気供給システム。コンパクトな1/4インチポートフィルター/レギュレーターが、エアチャック、空気圧式ワーク保持装置、スピンドルエアパージ回路を汚染から保護します。
• 加工センターの工具交換用空気圧回路では、アクチュエータの信頼性と工具保持の再現性を確保するために、60～100psigの清浄で調整された空気が必要となる。
• 空気圧式ゲージングおよびエアゲージング測定システムでは、安定した制御圧力下で微粒子を含まない空気が測定精度にとって極めて重要です。
• 潤滑システムおよび最小量潤滑（MQL）空気圧供給ラインにおいて、汚染のない空気が細径潤滑ノズルの詰まりを防ぐ。

実験室設備、計測機器、試験装置

• 分析機器、分光計、ガスクロマトグラフなど、100 psig以下の精密に制御された圧力で、清浄で乾燥した油分を含まない空気を必要とする機器向けに、圧縮空気供給の調整を行います。
• 実験室自動化ロボットや液体処理ロボットにおける空気圧アクチュエータの供給。これらのロボットでは、設置面積のコンパクトさと清浄な空気環境が同様に重要な設計上の制約となる。
• リークテスト治具および圧力減衰テスターでは、凝縮型（0.01ミクロン）のバンタムフィルターが、テスト部品に付着して誤ったリーク表示を引き起こす可能性のある油汚染を除去します。
• 電子機器製造用のテスト治具では、空気圧式基板ハンドラー、真空式ピックアンドプレース、空気圧式ピンプローバーなどに、微粒子を含まない空気が必要となる。

軽工業オートメーションおよび組立

• 組立機械における小型空気圧シリンダおよびアクチュエータ回路で、1/8インチまたは1/4インチのポートサイズがアクチュエータポートの仕様および機械の空気供給マニホールドの設計に適合する場合。
• 軽組立作業において、一定の空気圧制御によってトルク出力と品質が維持される空気圧式ドライバー、ナットランナー、トルクツール。
• ブリスターパック、パウチシーリング、カートニングマシンなど、小型製品の取り扱いに適した包装機械。1/4インチの空気圧回路を搭載。
• 電子機器組立工程におけるエアナイフおよびブローオフシステムは、清浄なろ過空気によって、微粒子を含む気流による静電気放電（ESD）損傷を防ぐ。
• 家電製品や電化製品の組立ラインで使用される、小型ポートサイズで信頼性の高い制御空気供給を必要とする空気圧式圧入、挿入、リベット打ち工具。
• 特殊ガスおよびクリーンルーム用空気供給システムにおいて、モジュール構造により、中央集中型の空気処理パネルが複数の下流ステーションに空気を供給することを可能にする。

食品・飲料加工（非接触型）

• 食品加工環境における包装機械の空気圧アクチュエータ用の空気供給準備。コンパクトなモジュール式FRLアセンブリにより、デッドレッグを最小限に抑え、清掃を容易にします。
• ブロー成形機の空気供給装置を、機械フレーム内のスペースが限られている場合の1/4インチポートサイズでのプリフォーム搬送用空気供給装置として準備する。
• 食品包装における空気圧式充填バルブの手前に、凝縮フィルター（0.3ミクロンまたは0.01ミクロン）を設置することで、食品グレードの空気清浄度要件を満たす。

注文と型番構成

ROSS Bantamシリーズは、構造化された型番システムを採用しています。ねじ込み式ポートを備えたポリカーボネート製ボウル型モジュールモデルは、5BxxBxxxxというパターンに従います。BSPP/Gねじの場合は接頭辞Cが付きます（例：C5B02B0100）。クイックコネクト継手モデルは、ポートサイズコードが別々に使用されます。

G（BSPP）ネジの場合は、型番に接頭辞Cを追加してください（例：1/4 Gオートドレンポリカーボネートの場合はC5B02B0100）。

合体フィルターモデルは、別の型番シリーズを使用します。合体フィルターの型番選定については、ROSS Controls社にお問い合わせください。

クイックコネクト式チューブ継手は、外径1/4インチ、3/8インチ、4mm、6mm、8mm、10mmのチューブに対応しています。

交換用フィルターエレメントは、フィルターエレメントにかかる差圧が10 psig（0.7 bar）に達したとき、または定期メンテナンスの間隔で交換する必要があります。

パネルの取り付けには、1-3/16インチ（30mm）の穴が必要です。

アクセサリー

交換用フィルターエレメント

ROSS社製のBantamシリーズ用交換フィルターエレメントは、微粒子ろ過用としてポリエチレン製と焼結青銅製、凝集用途用としてホウケイ酸ガラス繊維製が用意されています。

ポートキットとマニホールドハードウェア

ポートキットを使用すると、Bantamシリーズのフィルター/レギュレーターを隣接する潤滑装置または追加のフィルターモジュールとモジュール式に組み立てて、単一の入口および出口接続を備えたコンパクトなFRLステーションを構築できます。必要なステーション数とポートサイズに応じたポートキットの型番については、ROSS Controlsにお問い合わせください。

関連製品およびアクセサリー

• Bantamシリーズ モジュラーフィルター（スタンドアロン型） - Bantamシリーズのフィルター/レギュレーターの前処理用、粒子状物質のみをろ過するBantamシリーズフィルターユニット。https ://www.rosscontrols.com/en/series/62-bantam-series
• ミニチュアシリーズ一体型フィルター/レギュレーター- 1/8インチおよび1/4インチポートサイズに対応したインラインマウント型フィルター/レギュレーター。アルミニウム製ボディを採用し、インライン（非モジュール式）設置に適しています。https ://www.rosscontrols.com/en/series/64-miniature-series
• 中型シリーズ空気処理フィルター- 1/4～1/2インチのポートサイズに対応するモジュール式フィルター。最大流量75 scfmで、大型アクチュエータ回路に対応。https ://www.rosscontrols.com/en/series/76-mid-size-series
• MD3シリーズ空気処理フィルター- 1/4～1/2インチのポートサイズに対応する高性能モジュラーフィルター。最大流量92 scfm、ダイヤフラム式レギュレーターオプション付き。https ://www.rosscontrols.com/en/series/72-md3-series
• FRL圧力レギュレータ（Bantamシリーズ） - モジュール式FRLアセンブリの独立した調整段として使用できるスタンドアロン型Bantamシリーズ圧力レギュレータ。https ://www.rosscontrols.com/en/series/62-bantam-series
• LOXロックアウトバルブ- OSHA準拠のエネルギー遮断用空気圧式ロックアウトバルブ。MD3およびMD4シリーズフィルターは、LOXロックアウトバルブを一体型アセンブリに組み込むことができます。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

よくある質問（FAQ）

Q：バンタムシリーズとミニチュアシリーズの違いは何ですか？

A：バンタムシリーズはモジュール式マウント用に設計されており、共通のポートキットまたはマニホールド上に、単一の入口と出口を備えた複数のFRLコンポーネントを並べて組み立てることができます。ミニチュアシリーズは、パイプライン内の個々のユニットとしてインラインマウントするように構成されています。どちらも1/8インチと1/4インチのポートサイズに対応し、流量容量もほぼ同じ（30 scfm対23 scfm）ですが、モジュール式ステーション方式が必要な場合はバンタムシリーズが推奨されます。

Q：バンタムシリーズはG（BSPP）メートルねじポートで使用できますか？

A：はい。海外仕様の機械設計でG（BSPP）ネジ仕様をご希望の場合は、標準型番にCの接頭辞を追加してください。例えば、C5B02B0100は、標準型番5B02B0100の1/4インチGネジ、ポリカーボネート製ボウル、手動排水仕様です。

Q：バンタムシリーズにはどのようなろ過レベルがありますか？

A：微粒子フィルターモデルには、5ミクロンポリエチレン（標準）、20ミクロン焼結ブロンズ、または40ミクロン焼結ブロンズのエレメントが用意されています。凝集フィルターのバリエーションには、0.3ミクロンホウケイ酸ガラス繊維（標準）または0.01ミクロンの高効率油分除去用エレメントが用意されています。0.01ミクロンの凝集フィルターは、油分含有量を0.01 mg/m3未満に低減し、ISO 8573-1クラス1の油分含有量要件を満たします。

Q：バンタムシリーズユニットの最大入口圧力はどれくらいですか？

A：ポリカーボネート製ボウルの場合、最大入口圧力は150 psig（10 bar）です。金属製（アルミニウム製）ボウルモデルは200 psig（14 bar）まで対応しています。手動排水式の金属製ボウルモデルも200 psigまで対応しています。自動排水式のポリカーボネート製ボウルユニットは、排水機能に最低30 psigの圧力が必要です。

Q：レギュレーターはどのくらいの出口圧力範囲に設定できますか？

A：バンタムシリーズのフィルター／レギュレーターユニットに内蔵されているレギュレーターは、ほぼゼロから最大100psig（7bar）まで調整可能です。レギュレーターはピストン式で、標準仕様では自己減圧設計となっていますが、下流側のベントが許可されていないシステム向けに、非減圧オプションも用意されています。

Q：動作温度の上限と下限はどのくらいですか？

A：ポリカーボネート製ボウルユニットは、40～125°F（4～52°C）の温度範囲で動作します。金属製（アルミニウム製）ボウルユニットは、上限温度範囲が150°F（66°C）まで拡張されます。これらの温度定格は、周囲温度と媒体（圧縮空気）の両方の条件に適用されます。

Q：自動排水と手動排水のどちらを選ぶべきでしょうか？

A：自動排水装置は、日常的な排水管理が保証できない生産環境、重力排水が有利な垂直設置方向、およびボウル内の液体の蓄積が著しい場合に推奨されます。手動排水装置は、単価が低く、メンテナンスアクセスが確実かつ計画的に確保できる場合、または排水イベントを制御する必要がある場合に適しています。

Q：クイックコネクト式のチューブ継手ポートモデルはありますか？

A：はい。Bantamシリーズは、1/8インチおよび1/4インチNPT/BSPPネジ式モデルに加え、外径1/4インチ、3/8インチ、4mm、6mm、8mm、10mmのチューブに対応するクイックコネクト式継手ポートを備えたモデルもご用意しています。これらのモデルは、ネジ式モデルと同じボウル、ヒーターエレメント、排水口の構成を採用しています。

Q：標準的なバンタムシリーズフィルターの交換用フィルターエレメントの型番は何ですか？

A：標準の5ミクロンポリエチレン製交換エレメントは、モデル933K77です。オプションの焼結ブロンズ製エレメントは、R-KA130-27E5（5ミクロン）、R-KA130-27E4（20ミクロン）、およびR-KA130-27E3（40ミクロン）です。合体型交換エレメントは、945K77（0.3ミクロン）とRA-10F-16E8（0.01ミクロン）です。

Q：フィルターエレメントはどのくらいの頻度で交換すべきですか？

A：フィルターエレメントの両端の差圧が10 psig（0.7 bar）に達したら、エレメントを交換してください。これは、微粒子が相当量蓄積していることを示しています。清浄な給気環境では、エレメントは数ヶ月間使用できます。微粒子が多い環境や湿度が高い環境では、より頻繁な交換が必要です。定期的な予防保守の間隔で、エレメントの目視点検を行うことをお勧めします。

Q：バンタムシリーズはパネルに取り付けることができますか？

A：はい。パネル取り付けに対応しており、直径1-3/16インチ（30mm）の穴が必要です。フィルター／レギュレーターアセンブリには、パネル取り付け用のハードウェアが付属しています。これにより、調整ノブとゲージ面が前面からアクセスできる制御盤のドアや機械のガードに取り付けることができます。

Q：レギュレーターの調整ノブは、不正操作を防ぐためにロックできますか？

A：調整ノブは取り外し可能で、不正な圧力調整を防止する必要がある場面で、改ざん防止機能を発揮します。完全な改ざん防止のためには、圧力設定後にノブを取り外し、別々に保管してください。圧力調整が必要な場合にのみ、ノブを再度取り付けてください。

設置およびメンテナンスに関するガイドライン

• Bantamシリーズのフィルター／レギュレーターは、どの向きにも取り付け可能ですが、自動排水機能と凝縮水収集を最適化するためには、垂直に取り付ける（ボウルを下向きにする）ことをお勧めします。
• フィルター／レギュレーターの上流側に遮断弁を設置することで、供給ライン全体の圧力を下げずにエレメントの交換やメンテナンスを容易に行うことができます。
• 圧力低下後に再加圧する必要のある下流側の空気量を最小限に抑えるため、ユニットは可能な限り使用箇所に近い場所に設置してください。
• 圧縮空気供給口が清潔で乾燥していることを確認してください。凝縮水や配管スケールによる汚染が多い用途では、Bantamシリーズの上流側に粗目のストレーナーまたはセパレーターを設置することをお勧めします。
• モジュール式ステーションを組み立てる際は、モジュール間のポートキットのシールがすべて適切に装着されていること、およびハードウェアがメーカーの仕様どおりのトルクで締め付けられていることを確認し、モジュール間の漏れを防いでください。
• クイックコネクト式チューブ継手の場合、供給圧力をかける前に、チューブが直角に切断され、チューブストッパーまで完全に挿入されていることを確認してください。加圧後、チューブを引き戻して保持状態を確認してください。
• 下流機器を接続する前に、レギュレーターの出口圧力を設定してください。調整ノブを時計回りに回すと圧力が上がり、反時計回りに回すと圧力が下がります。設定値を下げると、自己減圧設計により下流側の圧力が解放されます。
• フィルターの両端の差圧が10 psig（0.7 bar）に達したとき、または定期メンテナンスの間隔が経過したときのいずれか早い方に、フィルターエレメントを交換してください。
• 手動排水式のモデルでは、定期的に凝縮水を排出してください。凝縮水の水位がフィルターエレメントより上にならないようにしてください。液体が混入すると、下流の機器が劣化する恐れがあります。
• 入口圧力の定格値を超えないようにしてください。ポリカーボネート製ボウルは150 psig、金属製ボウルは200 psigです。過圧はポリカーボネート製ボウルの破損の原因となります。

保証とグローバルサポート

ROSS Controlsは、Bantamシリーズの全製品に対し、購入日から1年間の保証を提供します。この保証は、材料および製造上の欠陥を対象としています。

ROSS Controlsのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成に関するサポート、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677にお電話いただくか、rosscontrols.comをご覧ください。

寸法図、流量曲線、カタログデータなどの詳細については、rosscontrols.comのROSS Controls Bantamシリーズ製品ページをご覧いただくか、ROSS FRLカタログをダウンロードしてください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/62-bantam-series
