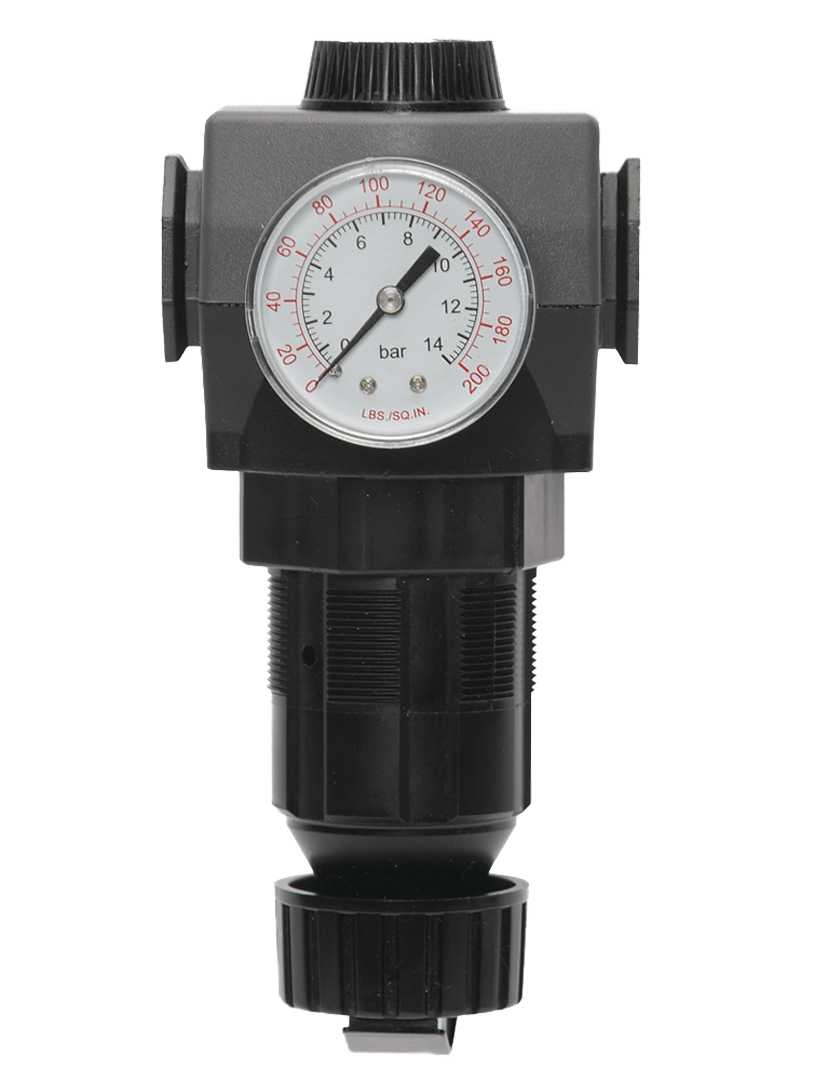

MD4シリーズ ポートサイズは3/8インチ～3/4インチ。 220 scfm (6230 l/分) までの流量

製品概要

ROSS Controls MD4シリーズは、3/8インチから3/4インチまでのポートサイズに対応するモジュール式圧力レギュレータのシリーズで、最大流量は220 scfm（6230 l/分）です。MD4はROSS FRLシリーズの中で最も流量の高いモジュール式レギュレータであり、同じ3/4インチポートサイズ範囲のフルサイズシリーズと比較して流量が42%向上しています。

MD4シリーズでは、ピストン式とダイヤフラム式の両方の構造が選択可能です。ピストン式は、3/4インチポートを通る最大流量を設計の主要基準とする場合に適しています。ダイヤフラム式は、下流側の圧力応答が速く、流量変動時でもより安定した流量制御を実現します。どちらのタイプも標準でセルフリリーフ機能を備えていますが、非セルフリリーフ仕様は特注で対応可能です。

MD4シリーズは、調整タイプ（ノブ式52KまたはT型ハンドル式52T）、調整範囲（0～20psigから0～175psigまで）、流量オプション（標準流量または逆流量）、ポートサイズとねじ（NPTまたはG）、キャップカラー（ブラック2またはイエローY）を選択できる構成可能なモデル番号システムを採用しています。この柔軟性により、複数の固定構成を在庫することなく、多様な機械設計要件に対応できます。

最大入口圧力は300 psig（21 bar）で、適切なスプリングを使用することで出口圧力を最大175 psig（12 bar）まで調整可能です。亜鉛製の本体、ナイロン製のドーム、アセタール製のノブで構成されており、周囲温度は40～175°F（4～79°C）に対応しています。前面と背面に1/4 NPTゲージポートがあり、本体のどちら側からでもゲージを取り付けることができます。

主なエンジニアリング機能

• 最大流量220 scfm (6230 l/分) - ROSS FRLシリーズのモジュラーレギュレーターの中で最高の流量容量を誇り、大口径シリンダー、高負荷回路、複数のアクチュエータの同時動作に対応します。
• ピストンとダイヤフラムの構造- ピストン構造は空気の流れを最大化し、ダイヤフラム構造は下流側の圧力応答を速め、より高い制御精度を実現します。
• ポートサイズ3/8インチ～3/4インチ- 中型から大型のポートサイズを幅広くカバーし、小型のモジュラーレギュレーターとインライン型高容量シリーズの間の橋渡しとなります。
• 構成可能なモデル番号- 調整タイプ、調整範囲、流量オプション、ポートサイズ、ねじタイプ、キャップの色など、すべて選択可能で、多様な用途における特注の必要性を軽減します。
• 逆流オプション- 溶接ガンおよび下流側の圧力解放用途で利用可能。モデル番号構成で標準（S）または逆流（R）を選択できます。
• モジュール式マウント- 追加の継手なしでMD4シリーズFRLフィルターおよびルブリケーターに直接接続し、高流量の統合型空気処理アセンブリを形成します。
• 最大入口圧力 300 psig (21 bar) - ROSS モジュラー FRL プラットフォームの MD3 およびフルサイズ シリーズと同等の高圧供給システム向けに定格されています。
• 4つの調整範囲- 0～175 psig (A)、0～125 psig (B)、0～50 psig (C)、および0～20 psig (D) のオプションがあり、用途の圧力要件に正確に合わせることができます。
• 取り外し可能なロックキー- 試運転後に設定値を固定し、不正な調整を防止します。将来的に設定値を変更する場合は、再度取り付けてください。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

重自動化およびプレス作業

• 大口径の空気圧シリンダ供給回路では、220 scfmの流量容量により、高速な全ストロークサイクル中の下流側の圧力低下を防ぎます。
• 空気圧プレス機およびスタンピングマシンの供給において、制御された圧力で高流量を供給することで、高サイクル運転全体にわたって一定のプレス力を維持します。
• 搬送機の空気圧回路は、単一の調整可能な3/4インチモジュール式電源から、複数のステーションにわたる複数のアクチュエータに同時に空気を供給します。
• 空気圧式動力ユニットの供給回路では、高流量の調整された空気が下流の複数のアクチュエータおよび制御回路を駆動する。

溶接および加工

• MD4逆流オプションを使用した3/4インチポートサイズで、溶接圧力調整と迅速な溶接間排気の両方を必要とする高スループット抵抗溶接ライン。
• ロボット溶接セルの主空気供給準備において、モジュール式のMD4フィルター・レギュレーターアセンブリが、集中管理された高流量の調整済み空気を供給する。
• 大型の投影溶接治具回路では、長時間の生産運転において一定の電極力を維持するために、持続的な高流量が必要となる。
• 溶接ロボットのベース供給ラインでは、3/4インチのモジュール式アセンブリが複数のロボットステーションに同時に空気を供給する。

自動車製造

• 板金工場のメインエア回路は、単一のモジュール式MD4フィルター・レギュレーター・ルブリケーターアセンブリから、3/4インチの供給口で全ての作業ステーションにエアを供給します。
• エンジン組立ラインにおけるトルク工具供給では、調整された圧力下での高流量により、複数の工具の同時作業において一貫した締結トルクが維持されます。
• 高温オーブン環境下において、175°F（約79℃）の耐熱温度定格を用いた塗装ラインアクチュエータ電源回路。
• 車両試験ステーションの空気圧供給設備。容量220 scfmで、大径の試験治具アクチュエータに対応します。

資材の取り扱いと倉庫管理

• 高速空気圧コンベヤの切替アクチュエータ供給において、大口径シリンダは高速ストローク作動のために、制御された圧力下で高い流量を必要とする。
• 空気圧式パレタイザーおよびデパレタイザー回路は、複数のグリッパーおよびリフトアクチュエータを同時に駆動するために必要な高流量の、調整された3/4インチの空気を必要とします。
• 仕分けシステムの分岐アクチュエータへの供給において、高頻度運転全体にわたって一定の制御圧力を維持することがシステムの信頼性にとって極めて重要です。

注文と型番構成

関連製品およびアクセサリー

• 116フルサイズシリーズ圧力レギュレータ- モジュラーダイヤフラムレギュレータ、ポートサイズ1/4インチ～3/4インチ、流量最大155 scfm。https ://www.rosscontrols.com/en/series/116-full-size-series
• MD3シリーズ圧力レギュレータ- モジュラー式ダイヤフラムレギュレータ、ポートサイズ1/4インチ～1/2インチ、流量最大120 scfm、出口圧力最大200 psig。https ://www.rosscontrols.com/en/series/115-md3-series
• 118 高容量シリーズ圧力レギュレータ- ポートサイズ3/4インチ～1-1/2インチ、最大流量800 scfmの非常に高い流量に対応するインラインピストンレギュレータ。https ://www.rosscontrols.com/en/series/118-high-capacity-series
• ROSS FRLフィルター MD4シリーズ- MD4シリーズレギュレーターとのモジュール式アセンブリ用MD4シリーズフィルター。https ://www.rosscontrols.com/en/categories/36-air-preparation-frls

よくある質問（FAQ）

Q：MD4シリーズにはどのようなポートサイズがありますか？

A： MD4シリーズは、3/8インチ、1/2インチ、3/4インチのポートサイズがあり、NPTFとG（BSPP）の両方のネジ形状で提供されています。

質問：最大流量容量はどれくらいですか？

A： MD4シリーズの最大流量は220 scfm（6230 l/分）で、フルサイズシリーズより42%高く、ROSS FRLシリーズのモジュラーレギュレーターの中で最高の流量容量を誇ります。

Q：MD4にはピストン式とダイヤフラム式のどちらを選ぶべきでしょうか？

A： 3/4インチポートを通る最大空気流量が最優先事項である場合は、ピストン式を選択してください。下流側の圧力応答速度が速く、流量変動に対するより精密な制御が必要な場合は、ダイヤフラム式を選択してください。どちらも標準で自己減圧機能を備えています。

Q：調整範囲のオプションにはどのようなものがありますか？

A：調整範囲は4種類あります。0～175 psig（A）、0～125 psig（B）、0～50 psig（C）、0～20 psig（D）です。微調整に十分な分解能を備えつつ、希望する設定値をカバーできる範囲を選択してください。

Q：設定可能なモデル番号はどのように機能しますか？

A： MD4の型番は、調整タイプ（52Kまたは52T）、調整範囲（A～D）、流量オプション（RまたはS）、ポートサイズ、ねじ形状、ゲージオプション、キャップカラーなどのオプションを選択して構成されます。用途に合った正しい型番を構成するには、型番作成表を参照してください。

Q：逆流オプションとは何ですか？

A：逆流オプション（フローオプション位置がR）は、入口から出口方向への圧力制御と、出口から入口方向への迅速な排気を実現します。これは、溶接間の下流側圧力を迅速に解放する必要がある溶接ガン回路の標準的な選択肢です。

Q：最大入口圧力はどれくらいですか？

A：最大入口圧力は300 psig（21 bar）で、MD3およびフルサイズシリーズと同じです。

Q：MD4はどのくらいの出口圧力まで調整できますか？

A： 0～175 psigのスプリング（範囲A）を使用すれば、最大175 psig（12 bar）まで対応可能です。その他の範囲はオプションのスプリングでカバーできます。0～20 psigの範囲（D）は、低圧用途において最も優れた分解能を提供します。

Q：MD4は自己緩和作用がありますか？

A：はい。MD4は標準でセルフリリーフ機能を備えています。セルフリリーフ機能のない構成をご希望の場合は、ROSS Controlsまでお問い合わせください。

Q：どのようなゲージのオプションがありますか？

A：ゲージ構成は6種類用意されています。ゲージなし、0～200psigゲージ付き、0～60psigゲージ付きで、それぞれパネル貫通式ゲージ取り付け用のパネルマウントナットの有無を選択できます。

Q：キャップの色はどのような種類がありますか？

A：キャップの色は黒（コード2）と黄（コードY）をご用意しています。キャップの色は、複数のレギュレーターを使用する設置環境において、圧力ゾーンを視覚的に区別するために使用できます。

Q：MD4はフルサイズシリーズと比べてどうですか？

A： MD4は、フルサイズシリーズと同じ最大3/4インチのポートサイズに対応しながら、流量が42%向上しています（220 scfm対155 scfm）。また、MD4ではピストン構造のオプションと、より広い調整範囲の選択肢が追加されています。より高い流量や、構成可能なモデル番号が必要な場合は、MD4をお選びください。

Q：周囲温度の範囲はどれくらいですか？

A： MD4シリーズは、MD3シリーズおよびフルサイズシリーズと同様に、華氏40～175度（摂氏4～79度）の温度範囲に対応しています。

設置およびメンテナンスに関するガイドライン

• MD4シリーズは、入口ポートを供給側に、出口ポートを下流側の回路に接続して設置してください。標準流量モデルでは、逆流させないでください。
• モジュール式アセンブリの場合、インターフェース面からの漏れを防ぐため、加圧前にすべてのMD4シリーズインターフェース接続部を適切に位置合わせしてください。
• ねじシール剤は、オス側のポートねじ接続部のみに塗布してください。内部汚染を防ぐため、ねじ山の最初の2箇所にはシール剤が付着しないようにしてください。
• ドームを取り外す際は、ドームの上部に少なくとも0.625インチ（16mm）のクリアランスを確保してください。キャップを取り外す際は、キャップの下部に少なくとも0.50インチ（13mm）のクリアランスを確保してください。
• 出口圧力を設定するには、調整ノブまたはT字型ハンドルを時計回りに回すと圧力が上がり、反時計回りに回すと圧力が下がります。
• 調整中は、選択した圧力計（設置されている場合）を監視し、出口圧力が設定値に達していることを確認してください。
• 不正な調整を防ぐため、最終設定値の確認後、ロックキーを取り外すか、ロックノブをロックしてください。
• 逆流モデルの場合は、設置後に調整された順方向圧力と逆方向排気機能の両方を確認してください。
• 入口圧力は300 psig（21 bar）を超えないようにしてください。
• パネルに取り付ける場合は、2-1/16インチ（52mm）の穴を使用してください。ゲージが通常のメンテナンス位置から日常点検にアクセスできることを確認してください。
• 初期加圧後、石鹸水または適切な漏水検知液を使用して、すべての接続部からの漏れがないか確認してください。
• 上流側のろ過装置が適切に設置されていることを確認してください。硬い微粒子はニトリルシールや真鍮製バルブシートを損傷し、時間の経過とともに制御圧力の変動を引き起こす可能性があります。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

技術サポートは、ROSS Controls USA（電話番号：(800) 438-7677）またはrosscontrols.comのウェブサイトからご利用いただけます。

製品構成、寸法図、モジュール組立に関する資料、カタログのダウンロードについては、rosscontrols.comのROSS Controls MD4シリーズ製品ページをご覧いただくか、ROSS Controlsに直接お問い合わせください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/117-md4-series
