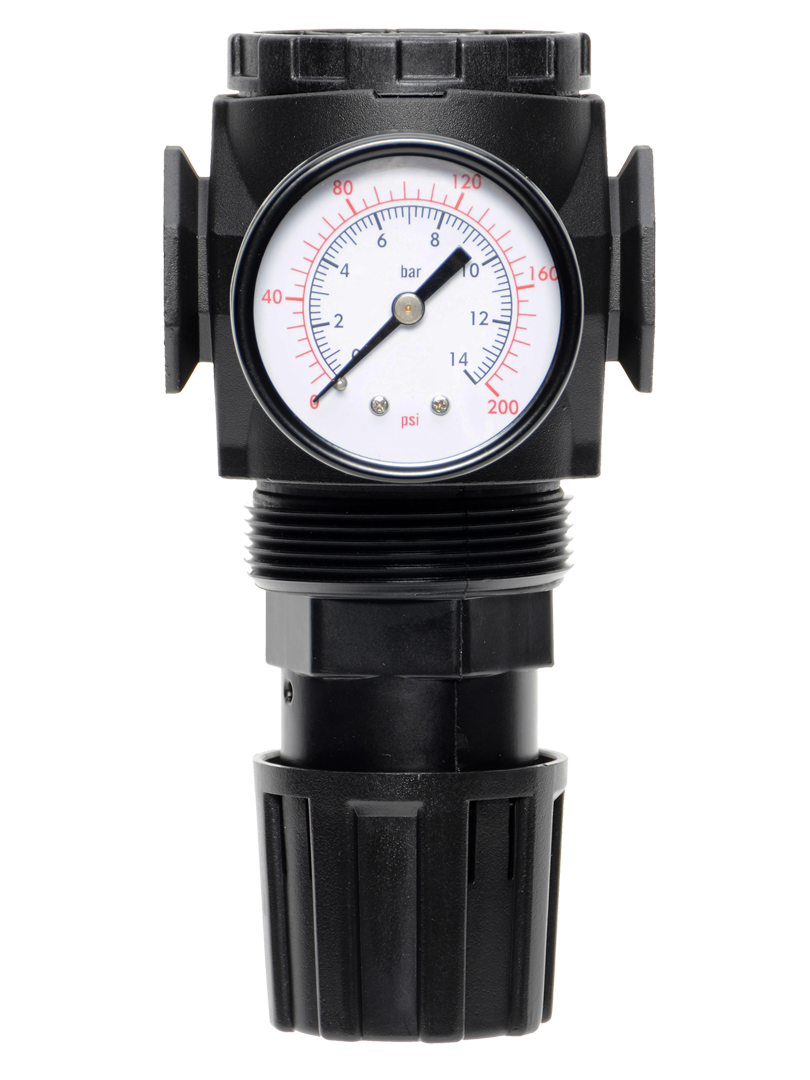

MD3シリーズ ポートサイズは1/4インチ～1/2インチ。 120 scfm (3398 l/分) までの流量

製品概要

ROSS Controls MD3シリーズは、1/4インチから1/2インチまでのポートサイズに対応し、最大流量120 scfm（3398 l/分）のモジュール式ダイヤフラム圧力レギュレータです。MD3という名称は、ROSSのモジュール式FRLプラットフォームにおけるシリーズの位置づけを示しており、同じポートサイズ範囲の114ミッドサイズシリーズよりも高流量かつ高圧の代替製品を提供します。

MD3シリーズは、ダイヤフラム構造を全面的に採用することで、下流側の圧力応答精度と負荷変動に対する高い感度を実現しています。最大入口圧力は300 psig（21 bar）、出口圧力は最大200 psig（14 bar）まで調整可能で、114ミッドサイズシリーズの性能を凌駕するため、MD3はより高圧の圧縮空気システムに適しています。

調整オプションには、ノブ（52K）、T型ハンドル（52T）、ロックノブ（52L）があり、操作インターフェースの柔軟性と不正操作防止性能を最大限に高めています。溶接ガンや下流側の圧力解放用途向けに、逆流オプションも用意されています。圧力計は、0～60 psig（0～4.1 bar）から0～200 psig（0～13.8 bar）までの範囲に対応し、パネル貫通取り付け用のパネル取り付けナットバージョンも用意されています。

亜鉛製の本体、ナイロン製のドーム、アセタール製のノブという構造は、周囲温度40～175°F（4～79°C）に対応しており、112バンタムシリーズや113ミニチュアシリーズよりも広い温度範囲に対応しているため、プロセス加熱装置の近くなど、より高温の産業環境での使用が可能です。

主なエンジニアリング機能

• ダイヤフラム構造- ピストン設計に比べて、下流側の圧力応答が正確で、負荷変化に対する感度が高く、流量変動下でも安定した圧力制御が必要な用途に最適化されています。
• 最大入口圧力 300 psig (21 bar) - 標準の 114 ミッドサイズ シリーズよりも高圧の供給システムに対応しており、MD3 の適用範囲を高圧の圧縮空気およびガス システムまで拡張します。
• 出口圧力は最大200 psig (14 bar)まで調整可能- ROSS FRLシリーズのモジュラーポートサイズレギュレータの中で最高の出口圧力で、150 psigを超える下流圧力を必要とするアプリケーションをサポートします。
• ノブ（52K）、T型ハンドル（52T）、ロックノブ（52L）の3種類の調整オプションにより、標準的な設定値から手袋をしたままでも操作しやすい設定値、永久的にロックされた設定値まで、多様な設置要件に対応できます。
• モジュール式マウント- 追加の継手なしでMD3シリーズFRLフィルターおよびルブリケーターに直接接続し、コンパクトな一体型空気処理アセンブリを形成します。
• 逆流オプション- 標準流（52S）または逆流（52R）のオプションが利用可能で、逆流は溶接ガンおよび下流の圧力解放用途向けに迅速な排気を提供します。
• 広い周囲温度範囲- 40～175°F（4～79°C）に対応しており、発熱機器の近くのプロセスエリアなど、高温の産業環境に適しています。
• 複数のゲージオプション- ゲージなし、0～200 psig (0～13.8 bar) ゲージ付き、または0～60 psig (0～4.1 bar) ゲージ付きが、標準およびパネルマウントナット構成で利用可能です。
• 取り外し可能なロックキー- オプションのロックキーは、設定値の確認後に取り外すことができ、不正な調整を防ぎます。ロックノブバージョンは、最も安全な不正操作防止機能を提供します。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

溶接および金属加工

• 抵抗スポット溶接ガン回路では、圧力制御と迅速な排気機能が求められます。MD3逆流オプションは、これらの両方の機能を1つのコンパクトなレギュレーターで実現します。
• 高サイクルロボット溶接セルでは、300 psigの入口定格により、サイクル応答時間を改善するために使用される加圧空気供給に対応しています。
• 空気圧式溶接ポジショナーおよび治具制御装置は、一定の電極力を維持するために、中程度の流量で安定した調整圧力を必要とする。
• ダイアフラム構造により溶接力サイクル全体にわたってより安定した圧力制御が実現される、突出溶接およびシーム溶接システム。

自動車製造

• 溶接時の高負荷ワーク保持用途において、最大150psigの圧力調整を必要とする車体工場向け空気圧クランプ回路。
• 組立ラインの各ステーションにおけるエアツールの供給。120 scfmの容量で複数のツールの同時操作に対応します。
• 塗装ブース用アクチュエータの電源回路は、オーブン付近の高温環境に対応するため、より広い温度定格（華氏175度まで）を備えています。
• 中程度のポートサイズで精密に制御された空気を必要とする車両試験装置において、MD3の高い吐出圧力能力が求められます。

空気圧アクチュエータシステム

• 標準的なモジュール式レギュレータの100psigの制限を超える圧力調整を必要とする、高出力空気圧シリンダ供給回路。
• 空気圧増圧器の供給回路では、100～200psigに調整された供給圧力により、圧力増幅に適した入口条件が提供される。
• ロッドレスシリンダおよびガイド付きアクチュエータへの供給は、1/4インチから1/2インチの調整済み空気供給を必要とする自動組立装置で行われます。
• 長時間の加工サイクルにわたって安定した圧力を必要とする、マシニングセンタにおける空気圧式クランプおよびワーク保持回路。

工業プロセス

• プラスチックブロー成形における補助空気回路では、100～200psigの調整圧力によって、プレブローまたはファイナルブロー圧力が供給される。
• 食品・飲料加工機器回路において、食品グレード環境におけるろ過と制御を組み合わせたモジュール式MD3アセンブリを使用する。
• 繊維機械および加工機械の空気圧機器において、40～175°Fの温度定格は、プロセス加熱環境に対応します。
• MD3の300psig入口能力を使用することで、標準的なFRLレギュレーターよりも高圧の化学処理計測機器用空気供給を実現します。

注文と型番構成

関連製品およびアクセサリー

• 114ミッドサイズシリーズ圧力レギュレータ- モジュラーピストン式またはダイヤフラム式レギュレータ、ポートサイズ1/4インチ～1/2インチ、流量最大100 scfm、入口圧力最大250 psig。https ://www.rosscontrols.com/en/series/114-mid-size-series
• 116フルサイズシリーズ圧力レギュレータ- ポートサイズ1/4インチ～3/4インチ、流量最大155 scfmのモジュラーダイヤフラムレギュレータ。より大きなポートサイズが必要な場合に最適です。https ://www.rosscontrols.com/en/series/116-full-size-series
• MD4シリーズ圧力レギュレータ- モジュラーダイヤフラムレギュレータ、ポートサイズ3/8インチ～3/4インチ、流量最大220 scfm、最高流量のモジュラーレギュレータ。https ://www.rosscontrols.com/en/series/117-md4-series
• ROSS FRLフィルターMD3シリーズ- MD3レギュレーターとのモジュール式アセンブリに対応したMD3シリーズ粒子状物質・凝集フィルター。https ://www.rosscontrols.com/en/categories/36-air-preparation-frls

よくある質問（FAQ）

Q：MD3シリーズにはどのようなポートサイズがありますか？

A： MD3シリーズは、1/4インチ、3/8インチ、1/2インチのポートサイズがあり、NPTFおよびG（BSPP）ネジの両方のタイプが用意されています。モジュール式のポートブロックアセンブリも利用可能です。

質問：最大流量容量はどれくらいですか？

A： MD3シリーズの最大流量は120 scfm（3398 l/分）で、同じポートサイズ範囲の114ミッドサイズシリーズよりも20%高くなっています。

Q：最大入口圧力はどれくらいですか？

A：最大入口圧力は300 psig（21 bar）で、114ミッドサイズシリーズの定格250 psig（17 bar）よりも大幅に高く、MD3の適用範囲をより高圧システムにまで広げています。

Q：MD3はどのくらいの出口圧力まで調整できますか？

A： MD3シリーズは、適切なスプリングオプションを使用することで、最大200psig（14bar）まで調整可能です。調整範囲は、0～200psig、0～150psig、0～100psig、0～50psigの4種類から選択できます。

Q：MD3はなぜダイヤフラムのみの設計なのですか？

A： MD3シリーズはダイヤフラム構造を採用することで、下流側の圧力応答精度を高め、負荷変動に対する感度を向上させています。そのため、溶接ガンや精密制御用途など、流量変動下でも制御圧力を安定させる必要がある用途において、ピストン式設計よりも優れた選択肢となります。

Q：逆流オプションとは何ですか？

A：逆流オプション（型番のコードR）は、入口から出口への圧力制御に加え、出口から入口への迅速な排気機能を提供します。これは、溶接間の下流側の圧力を素早く解放することでサイクルタイムを短縮できる溶接ガン用途向けに特別に設計されています。

Q：どのような調整方法が利用できますか？

A：調整方法は3種類あります。標準的な用途向けのノブ（52K）、調整トルクが大きく手袋をしたままでも操作しやすいT型ハンドル（52T）、そして不正操作に対する耐性を最大限に高めたロックノブ（52L）です。いずれのタイプにも取り外し可能なロックキーが付属しています。

Q：どのようなゲージのオプションがありますか？

A:ゲージ構成は6種類用意されています。ゲージなし、0～200 psig (0～13.8 bar) ゲージ付き、0～60 psig (0～4.1 bar) ゲージ付きで、それぞれパネル取り付けナットの有無を選択できます。

Q：MD3は114ミッドサイズシリーズとどのように異なりますか？

A： MD3は、最大流量（120 scfm vs. 100 scfm）、入口圧力定格（300 psig vs. 250 psig）、最大出口圧力（200 psig vs. 150 psig）、温度範囲（最大175°F vs. 125°F）が優れており、調整オプションやゲージオプションが豊富な構成可能なモデル番号を備えています。これらの拡張された定格が必要な場合は、MD3が最適な選択肢となります。

Q：パネル取り付けに必要な穴のサイズはどれくらいですか？

A： MD3シリーズには2-1/16インチ（52mm）のパネル取り付け穴が必要ですが、これは114ミッドサイズシリーズに必要な1-9/16インチの穴よりも大きくなっています。

Q：周囲温度の範囲はどれくらいですか？

A： MD3シリーズは、4～79℃（40～175°F）の温度範囲に対応しており、BantamシリーズやMiniatureシリーズの40～125°Fという定格温度に比べて、より高温の産業環境に対応できます。

Q：非緩和構成は利用可能ですか？

A：非リリーフ構成については、ROSS Controls社にお問い合わせください。ご注文の際は、非リリーフ仕様であることをご指定ください。

設置およびメンテナンスに関するガイドライン

• MD3シリーズは、入口ポートを供給側に、出口ポートを下流側の回路に接続して設置してください。標準モデル（逆流防止機能なし）で逆流させると、内部バルブが損傷します。
• モジュール式アセンブリの場合、アセンブリに圧力をかける前に、MD3シリーズのすべてのインターフェース接続部が正しく位置合わせされ、密閉されていることを確認してください。
• ねじシール剤は、雄ねじ接続部のみに塗布してください。バルブ内部通路の汚染を防ぐため、最初の2つのねじ山にはシール剤を塗布しないでください。
• メンテナンス時にドームを取り外す場合は、ドーム上部にさらにクリアランスを確保してください。寸法Bの上に0.575インチ（14.6mm）を追加してください。キャップを取り外す場合は、0.750インチ（19.1mm）を追加してください。
• 下流に負荷がかかっていない状態で、調整ノブ、T型ハンドル、またはロックノブを時計回りに回すと圧力が上がり、反時計回りに回すと圧力が下がります。
• 調整中は選択した圧力計を監視し、出口圧力が設定値と一致していることを確認してください。
• 機械の運転中に不正な調整が行われないよう、最終設定値の確認後、ロックキーを取り外すか、安全に保管してください。
• 逆流式モデルの場合は、機械を稼働させる前に、順方向制御機能と逆方向排気機能の両方をテストしてください。
• 入口圧力は300 psig（21 bar）を超えないようにしてください。この制限を超えると、本体の損傷や下流側の圧力制御不能な上昇の危険があります。
• パネルに取り付ける場合は、2-1/16インチ（52mm）の穴を使用し、パネルの厚さがパネル取り付けナットオプションを選択した場合に対応していることを確認してください。
• 周囲温度が最高79℃（175°F）に近い環境では、ゲージとシールが動作温度に対応していることを確認してください。
• 初期加圧後、適切な漏洩検知液を用いてすべての接続部を点検し、漏れがないか確認してください。システムを稼働再開する前に、すべての漏れを解消してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

技術サポートは、ROSS Controls USA（電話番号：(800) 438-7677）またはrosscontrols.comのウェブサイトからご利用いただけます。

製品構成、寸法図、モジュール組立に関する資料、カタログのダウンロードについては、rosscontrols.comのROSS Controls MD3シリーズ製品ページをご覧いただくか、ROSS Controlsに直接お問い合わせください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/115-md3-series
