中型シリーズ ポートサイズ 1/4 ～ 1/2。 100 scfm (2832 l/分) までの流量

製品概要

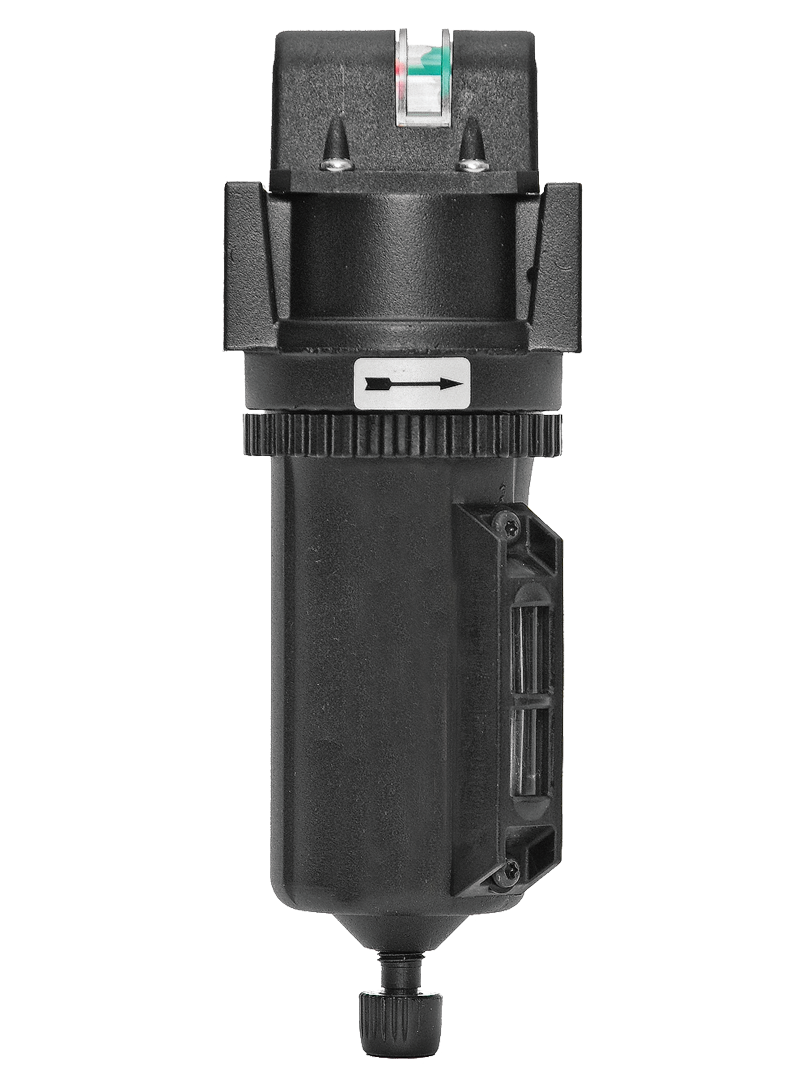

ROSS Controlsの中型凝縮フィルターは、ポートサイズが1/4インチから1/2インチ、最大流量が100 scfm（2832 l/分）までの中型空気圧システムの空気処理要件に対応します。標準で0.3ミクロンのホウケイ酸ガラス繊維凝縮エレメントを搭載し、オプションで0.01ミクロンのエレメントも選択可能です。このシリーズは、圧縮空気が空気圧バルブ、シリンダー、計器、プロセス機器に到達する前に、液体の水、エアロゾルオイル、およびサブミクロン粒子状汚染物質を除去します。

ミッドサイズシリーズの重要な特長の一つは、内蔵された差圧計です。この差圧計は、エレメントの負荷状況を直接表示し、エレメントの寿命が尽きたことを知らせます。これにより、メンテナンス計画における推測作業が不要になり、時間ベースの間隔のみに基づく場合に発生するエレメントの早期交換を防ぐことができます。その結果、汚染負荷が変動するシステムにおける運用コストを削減できます。

本シリーズは、モジュール式とインライン式の両方の取り付け構成に対応しています。モジュール式設置では、フィルターはポートブロックとカップリングキットを介してROSSミッドサイズシリーズのレギュレーターおよびルブリケーターに直接接続され、中間配管継手なしでコンパクトなFRLアセンブリを形成します。インライン設置では、NPTまたはBSPPネジ付きポートを使用して、フィルターを圧縮空気ラインに直接接続します。

透明なナイロン製サイトグラスを備えたアルミニウム製ボウルは、高圧対応と凝縮水レベルの視覚的な監視の両方を実現します。オプションの拡張アルミニウム製ボウルを使用すれば、液体貯蔵容量が2倍になり、凝縮水発生量の多いシステムや、ドレン間隔の延長に役立ちます。亜鉛製の本体とアルミニウム製のボウル構造は、華氏175度（摂氏）までの動作温度に耐え、ほとんどの産業用圧縮空気用途に対応します。

主なエンジニアリング機能

• 差圧計- 全シリーズモデルに内蔵された差圧計は、エレメントの負荷を直接表示し、状態に基づいたメンテナンス計画を可能にし、不必要な早期エレメント交換を排除します。
• 0.3ミクロンおよび0.01ミクロンのエレメントオプション- 標準の0.3ミクロンホウケイ酸ガラス繊維エレメントは、一般的な産業用途において大量のエアロゾルを除去します。オプションの0.01ミクロンエレメントを使用すると、ユニットの性能が向上し、精密機器や食品グレードの用途において、ほぼオイルフリーの性能を発揮します。
• モジュール式またはインライン式取り付け- ROSSポートブロックとカップリングキットを使用したモジュール式FRLアセンブリと、標準的なインラインパイプねじ込み式取り付けの両方に対応しており、システムの設置アーキテクチャに合わせて柔軟に対応できます。
• 透明ナイロン製サイトグラス付きアルミボウル- 一体型サイトグラスを備えた標準的なアルミボウルは、ボウルを取り外すことなく凝縮水レベルを目視で確認できるため、運転中の安全かつ迅速なメンテナンスチェックをサポートします。
• 拡張アルミボウルオプション- オプションの拡張ボウルを使用すると、液体貯蔵容量が6オンス（180ml）から10オンス（300ml）に増加し、高湿度システムでの排水間隔が長くなり、メンテナンス頻度が低減されます。
• 亜鉛製ボディ構造- ダイキャスト亜鉛製のボディは、工業環境に適した構造的な剛性と耐腐食性を備え、最大150 psig (10 bar) の作動圧力で信頼性の高いねじ込み式ポート接続をサポートします。
• 自動または手動ドレン- 内部自動ドレンは、溜まった液体を連続的に排出します。手動ドレンは、凝縮水の量やドレンのタイミングを正確に管理する必要がある用途向けに、オペレーターが制御できるパージ機能を提供します。
• 動作温度は華氏175度まで- 周囲温度および媒体温度が華氏175度（摂氏）までの金属製ボウル構造により、特別な高温オプションを必要とせずに、ほぼすべての標準的な産業用圧縮空気システム環境に対応します。
• ニトリルシール- ニトリルエラストマーシールは、定格温度範囲全体にわたって、圧縮空気の確実なシール性を維持し、石油系コンプレッサーオイルによる劣化に耐性があります。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

空気圧シリンダーおよびアクチュエータシステム

• 製造自動化における空気圧シリンダバンクの空気準備において、コンプレッサーオイルの持ち込みがシリンダ内のシール劣化を加速させ、バルブの固着を引き起こし、メンテナンスコストの増加や予期せぬダウンタイムにつながる。
• 塗装工場、クリーンルーム、精密組立セルなど、空気供給中のオイルミストが製品表面や組立中の精密部品を汚染する可能性がある場所では、アクチュエータ供給のろ過が重要となる。
• ピックアンドプレース自動化における複動シリンダーおよびグリッパーシステムは、常に清浄で乾燥した空気によってストローク力が再現され、シリンダー壁への油の蓄積によって引き起こされるスティックスリップ現象が解消されます。

圧縮空気分配システム

• 大規模製造工場において、主要な圧縮空気供給源に往復動式またはスクリュー式コンプレッサーからの残留油が含まれており、コンプレッサーステーションで完全に除去できない場合、個々の機械の吐出口でポイントオブユース凝縮ろ過を行う。
• 複数のバルブアイランドとモーションコントロールコンポーネントに空気を供給する空気圧パネルアセンブリにおける空気供給。中型流量容量は、1つの吐出口で供給される10～30個のアクチュエータの総需要に対応します。
• 油汚染によって下流側の部品故障が確認された既存システムに、後付けで凝縮型フィルターを取り付けることが可能です。また、1/4インチから1/2インチのポートサイズは、産業機械の空気供給ラインのサイズの大部分をカバーします。

プロセスおよび産業機器

• 化学、製薬、石油化学プラントにおいて、アクチュエータの信頼性と規制遵守のために清浄で乾燥した空気が必要とされる場合、空気圧作動式プロセス制御弁およびバタフライ弁アクチュエータ用の空気処理。
• 包装および資材搬送において、油汚染が製品表面に付着する可能性がある箇所で、空気圧搬送ノズルおよびブローオフステーションへの圧縮空気供給。
• スプレーシステム、エアアシスト式噴霧器、エアナイフ乾燥システムにおいて、空気供給中に油分が含まれていると、コーティングまたは乾燥された製品に許容できない表面汚染を引き起こす可能性がある場合の空気処理。

食品、飲料、医薬品

• 食品安全規制およびHACCP計画によって空気清浄度要件が義務付けられている、充填、密封、包装機械における、食品と直接および間接的に接触する領域の空気処理。
• 医薬品製造装置の空気供給装置においては、ISO 8573-1の油分類要件を文書化し、バリデーション記録の一部として維持する必要がある。

注文と型番構成

標準のボウルはアルミニウム製で、透明なナイロン製のサイトグラスが付いています。拡張ボウルモデルは、型番に「-E」という接尾辞が付きます。

内部フロート排水オプションが利用可能です。型番についてはROSS Controls社にお問い合わせください。

BSPP（G）ネジポートについては、型番の接頭辞規則についてROSS Controls社にお問い合わせください。

カップリングキット、取り付けブラケット、差圧計、アクセサリーキットなどの付属品は別売りです。

関連製品およびアクセサリー

• 79ミニチュアシリーズ凝縮フィルター- 1/8インチおよび1/4インチポートサイズに対応した小型インライン凝縮フィルター。流量は最大10 scfm。https ://www.rosscontrols.com/en/series/79-miniature-series
• MD3シリーズ凝集フィルター- 1/4～1/2インチのポートサイズに対応する高流量凝集フィルター。流量は最大125 scfm、ポリカーボネートまたは金属製ボウル、モジュール式/インラインマウントに対応。https ://www.rosscontrols.com/en/series/81-md3-series
• ミッドサイズシリーズ標準フィルター- 上流側の前処理用ミッドサイズフォームファクターの5ミクロンおよび40ミクロン汎用フィルター。https ://www.rosscontrols.com/en/categories/40-filters
• ミッドサイズシリーズレギュレータ- ミッドサイズモジュール式アセンブリ形式の、1/4～1/2ポート空圧システム用高精度圧力レギュレータ。https ://www.rosscontrols.com/en/categories/42-regulators
• 中型シリーズFRL複合ユニット- 工場組立済みのフィルター、レギュレーター、ルブリケーターの組み合わせで、中型流量容量を備え、機械の空気処理を完全にサポートします。https ://www.rosscontrols.com/en/categories/44-filter-regulator-and-lubricator

よくある質問（FAQ）

Q: このシリーズにおける差圧計の意義は何ですか？

A：差圧計は、凝縮エレメントの両端の圧力降下を測定します。新品で清潔なエレメントは低い差圧を示します。エレメントに汚染物質が蓄積すると、差圧は上昇します。差圧が約10 psidに達したら、エレメントを交換する必要があります。この状態監視機能により、使用可能なエレメントの早期交換と、流量を制限しシステムエネルギーコストを増加させる汚染されたエレメントの交換遅延の両方を防ぐことができます。

Q：ミッドサイズシリーズの最大流量容量はどれくらいですか？

A：最大流量は、入口圧力100 psig（6.9 bar）で100 scfm（2832 l/分）です。流量容量はすべてのポートサイズ（1/4、3/8、1/2）で同じです。接続継手での圧力損失を最小限に抑えるため、ポートサイズは圧縮空気システムの配管サイズに合わせて選択してください。

Q：延長ボウルの利点は何ですか？

A：延長されたアルミ製ボウルにより、液体貯蔵容量が180mlから300mlに増加します。これは、高湿度環境や、凝縮水が急速に蓄積する湿式コンプレッサーにおいて特に有効です。延長されたボウルは、手動排水の頻度を減らし、自動排水機能のないシステムにおいて、ボウルからの液体の溢れによるヒーターエレメントへの液体の持ち越しリスクを低減します。

Q：このシリーズをモジュール式のFRLアセンブリに組み込むことはできますか？

A：はい。このシリーズは、互換性のあるポートブロックとカップリングキットを使用して、ROSSミッドサイズシリーズのレギュレーターとルブリケーターとモジュール式に組み立てられるように設計されています。これにより、中間配管継手なしで統合されたFRLステーションが構築され、設置時間と潜在的な漏洩箇所が削減されます。

Q：このシリーズの耐熱温度はどれくらいですか？

A：アルミ製ボウルを備えたシリーズ中型凝縮フィルターは、周囲温度および媒体温度が華氏40～175度（摂氏4～175度）に対応しています。これは、標準的な生産環境におけるほとんどの産業用圧縮空気システムの動作範囲をカバーしています。

Q：拡張ボウルにはどの交換部品が必要ですか？

A：延長ボウル用には、0.3ミクロン定格のエレメントR-A60F-32、または0.01ミクロン定格のエレメントR-A60F-32E8をご注文ください。標準ボウル用には、R-A60F-29（0.3ミクロン）またはR-A60F-29E8（0.01ミクロン）をご注文ください。標準ボウル用と延長ボウル用のエレメントは長さが異なるため、互換性はありません。

Q：最大作動圧力はどれくらいですか？

A：自動排水と手動排水の両方の構成において、最大作動圧力は150 psig（10 bar）です。このシリーズのアルミ製ボウルは、40～175°Fの全作動温度範囲において、この圧力定格を維持します。

Q：このシリーズには、内部フロート排水オプションはありますか？

A：はい、ミッドサイズシリーズには内部フロート式排水オプションをご用意しております。シリーズ内の内部フロート式排水オプションの具体的な型番および流量／圧力互換性については、ROSS Controlsまでお問い合わせください。

Q：このシリーズでは、本体とボウルにどのような素材が使われていますか？

A：本体は亜鉛ダイキャスト製です。標準のボウルはアルミニウム製で、液面レベルを目視で確認できる透明なナイロン製サイトグラスが付いています。ボウルリングはナイロン製、シールはニトリルエラストマー製です。

Q：このシリーズには上流でのろ過が必要ですか？

A：上流側の粗ろ過は推奨されますが、必ずしも必須ではありません。凝集フィルターの手前に5ミクロン定格の汎用フィルターを設置することで、粗大粒子状物質を除去し、凝集エレメントへの固体粒子の付着を防ぎ、汚染された空気供給システムにおけるエレメントの寿命を大幅に延ばすことができます。

Q：このシリーズはBSPP（G）ネジで使用できますか？

A：はい、BSPPネジ仕様もご用意しております。ROSS Controlsに具体的な型番をお知らせの上、BSPPネジ仕様をご指定いただくか、ROSS Controlsの中型フィルター注文ガイドに記載されている適切な接頭辞を追加してください。

Q：部品を交換するタイミングはどのように判断すればよいですか？

A：内蔵の差圧計を監視してください。フィルター両端の差圧が規定のサービスしきい値（通常10psi程度）に達した場合、または下流側の流量や圧力に著しい低下が見られた場合は、エレメントを交換してください。差圧計が完全に飽和するまで待たないでください。負荷の高いエレメントは、高差圧下で捕捉された汚染物質を放出する可能性があるためです。

設置およびメンテナンスに関するガイドライン

• フィルターは、ボウルを下向きにして取り付けてください。水平または逆向きに取り付けると、凝縮水がボウルの排水口に適切に排出されません。
• 圧縮空気システムに腐食した配管、水分分離器、または古い空気受槽から発生する高濃度の微粒子負荷がある場合は、凝集フィルターの前に上流側の粗ろ過装置（5ミクロン定格）を設置してください。
• システム圧力が定格範囲内であることを確認してください。自動排水モデルの場合は最大150 psig（10 bar）、手動排水モデルの場合は0～150 psigです。
• 初期運転期間中は差圧計を監視し、システム内の特定の汚染レベルに応じたエレメントの交換時期を決定してください。ゲージがエレメントの交換時期の閾値に達したことを示したら、エレメントを交換してください。
• モジュール式アセンブリの取り付けには、カップリングキットとポートブロックをROSS指定の値で締め付けてください。トルクが不足するとモジュールジョイントから漏れが生じる可能性があり、トルクが過剰だとポートシールが損傷する可能性があります。
• 自動排水機能を指定する際は、フロート機構を確実に作動させるために、最低でも約30 psig（2 bar）の入口圧力を確保してください。システム圧力が非常に低い場合、フロートが作動しない可能性があります。
• エレメント交換を行う前に、フィルターの圧力を完全に抜き、隔離してください。溜まった凝縮水がこぼれないように、ボウルを慎重に取り外してください。
• 交換用エレメントは、ご使用のボウルタイプに指定されている型番でご注文ください。標準ボウルエレメント（0.3ミクロン用：R-A60F-29、0.01ミクロン用：R-A60F-29E8）と拡張ボウルエレメント（R-A60F-32、R-A60F-32E8）は部品番号が異なり、互換性はありません。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本の各オフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677 (1-800-GET-ROSS)にお電話いただくか、rosscontrols.comをご覧ください。

技術サポートは1-888-TEK-ROSSでご利用いただけます。アプリケーションエンジニアリングサポートや交換部品の特定についてご相談ください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/80-mid-size-series
