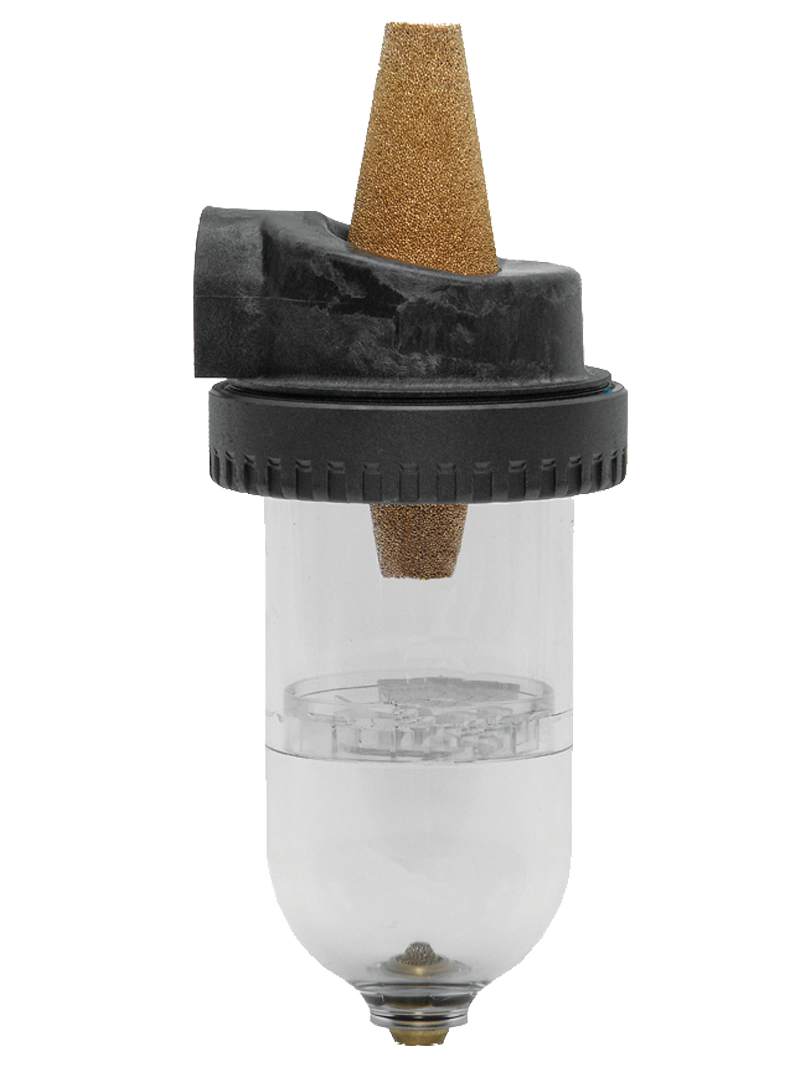

サイレンサー / 再分類子 再分類子

製品概要

ROSS Controlsのサイレンサー／リクラシファイアは、ROSSの空気処理フィルターシステムとの統合を前提に設計された、インライン式のろ過および騒音低減コンポーネントです。バルブ排気口に取り付ける90シリーズの排気サイレンサーとは異なり、このシリーズのサイレンサー／リクラシファイアは、フィルターアセンブリ内またはフィルター排気口に設置され、圧縮空気処理システム内で騒音を低減すると同時に排気を再分類します。

本シリーズは、ROSS FULL-SIZE、HIGH-CAPACITY、MD3、およびMD4フィルターユニットと組み合わせて使用することで、1/4サイズフィルターの性能を向上させます。焼結ブロンズ製フィルターエレメントを採用したインライン設計により、騒音低減、空気拡散、およびろ過を実現し、フィルター／レギュレーター／ルブリケーターシステムからの排気を静かでクリーンに排出する必要がある用途に最適です。

ポートサイズは1/2インチ、3/4インチ、1インチNPTの3種類をご用意しています。各モデルには、ポリカーボネート製のボウルと一体型の金属製ボウルガードが付属しており、物理的な損傷から保護すると同時に、凝縮水レベルの目視検査も可能です。焼結ブロンズ製のエレメントは、通常運転時に自己洗浄ろ過を行い、定期メンテナンス用の交換エレメントもご用意しています。

自動凝縮水排水が必要な設置環境向けに、1076K77自動排水変換キットは、標準ボウルに自動排水ユニットを取り付け、フィルターからの自動排水を無人で行えるようにします。このキットは、フルサイズフィルターユニット専用です。インラインサイレンサー/再分類器と自動排水機能の組み合わせにより、手動排水が現実的でない連続運転環境にも対応します。

主なエンジニアリング機能

• インラインサイレンサーおよび空気再分類機能- 単一のコンポーネントで騒音低減と空気再分類を同時に実行し、排気を拡散しながら微粒子をろ過することで、排出される空気流の速度と音響エネルギーを低減します。
• フルサイズ、大容量、MD3、MD4フィルターユニットに対応- 主要なROSS空気処理フィルター製品ファミリーとの統合を前提に設計されており、FRLシステムにおいてフィルターコンポーネント自体と同じメーカー互換性を提供します。
• 焼結青銅製ろ過エレメント- 焼結青銅製エレメントは、耐久性に優れた自己洗浄ろ過機能を備え、標準的なろ過性能は20ミクロン（1/2インチ）または100ミクロン（3/4インチおよび1インチ）で、安定した性能を維持しながらメンテナンス間隔を延長します。
• ポリカーボネート製ボウル（金属製ガード付き） - 透明なポリカーボネート製ボウルは、手動排水モデルの場合、分解せずに凝縮水レベルを目視で確認できます。また、金属製のボウルガードは、ガードのないポリカーボネート製ボウルを破損させる可能性のある物理的な衝撃から保護します。
• 1076K77 自動排水変換キット- 標準フィルターボウルを自動排水ユニットに対応させ、無人での凝縮水除去を可能にします。フルサイズフィルターユニットに対応しており、手動排水サービスなしで自動システムでの連続運転を実現します。
• 3種類のポートサイズ（1/2、3/4、1インチNPT） - ポートサイズはFRLの主要フィルターサイズ範囲をカバーし、上流側のフィルター性能に合わせた流量容量により、空気処理システムにおける流量ボトルネックの発生を防ぎます。
• NPTおよびBSPPねじオプション- 標準モデルはNPTポートねじを使用します。BSPP（メートルねじ）バージョンの場合は、モデル番号にCの接頭辞を追加してください（例：C5055B4009）。これにより、グローバルシステムとの互換性が維持されます。
• 交換用エレメントの入手可能性- 焼結青銅製の交換用エレメントはカタログ商品（1/2インチ用は940K77、3/4インチおよび1インチ用は981K77）であり、サイレンサーアセンブリ全体を交換することなく、長期にわたる使用性を保証します。
• 低圧力損失設計- 標準的な産業用圧縮空気システムに典型的な入口圧力要件で、5～150 psig (0.3～10 bar) の動作圧力範囲を実現し、効果的な騒音低減を実現しながら十分なシステム圧力を維持します。
• 自己洗浄型焼結エレメント- 焼結ブロンズ構造により、通常の流量条件下で自己洗浄特性を発揮し、紙製または繊維製のエレメントと比較してメンテナンス頻度を低減します。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

圧縮空気処理システム

• ROSS FRL（フィルター・レギュレーター・ルブリケーター）システムは、フィルターの排気口や通気口からの騒音を低減する必要がある機械の供給ポイントに設置されます。このシリーズのサイレンサー／再分類器は、自動排水サイクルやフィルターの逆洗時に発生する、鋭い圧力解放音を低減します。
• 複数の機械ゾーンに空気を供給する集中型空気処理ステーションでは、直列インラインサイレンサーが、作業ステーション近くの開放型工場エリアにおけるフィルター排水時の累積騒音を低減します。
• クリーンルームの空気準備において、消音器／再分類器は騒音を低減すると同時に排気をろ過し、微粒子状物質が制御環境の空気空間に再導入されるのを防ぐ。

食品・飲料加工用空気処理

• 食品加工ラインのFRLシステムでは、フィルター凝縮水の排出口を、製品が露出しているエリアに隣接する場所で封じ込め、消音する必要があります。シリーズ再分類器は、排出される排気を封じ込め、放出前にろ過することで、製品エリアへの直接的な空気の吹き付けによる汚染を防ぎます。
• 飲料の瓶詰めおよび充填ラインにおける空気処理。定期的なフィルターの排水作業によって、静かな処理区域や規制騒音区域付近で不快な騒音が発生する可能性がある場合。
• ROSS社製空気処理システムを使用した冷蔵食品加工環境では、ポリカーボネート製のボウルにより、作業員は筐体を開けることなく、コールドライン運転中の凝縮水の蓄積状況を監視できます。

医薬品およびライフサイエンス製造

• クリーンなプロセス空気システムでは、微粒子が敏感な製造エリアに混入するのを防ぐため、FRL排気を排出前にろ過する必要があります。20ミクロンの焼結青銅エレメントは、排出時に排気流をろ過します。
• 規制遵守のために構成部品の仕様を完全に文書化する必要がある、検証済みの空気圧システム。ROSSモデルは、検証済みシステム内の他のROSS空気処理コンポーネントと同様の製造元トレーサビリティを提供します。
• アイソレーターおよびクリーンルームの空気供給システムでは、室内の圧力バランスと空気品質基準を維持するために、フィルターからの排気を適切に管理する必要があります。

産業オートメーションと組立

• 大規模な製造エリアにおいて、フィルターの自動排水音は数十台のユニットに分散して発生する可能性があるため、ゾーン入口にROSS FRLアセンブリを使用したマルチゾーン空気圧供給システム。
• ロボットおよびサーボシステムの空気供給ステーションでは、バルブやアクチュエータの消音器と並んで、フィルターによる排気騒音の低減がセル全体の騒音管理に貢献する。
• 組立ラインの空気処理パネルは、密閉された機械室に設置されており、パネル内部の騒音レベルが近隣の作業員の曝露レベルに影響を与える。

屋外および環境用途

• 屋外設置型の空気圧制御盤では、FRLフィルターの排水がサイレンサー／再分類器によって制御・拡散され、風圧によるフィルター排水の動作への逆圧の影響を防ぎます。
• 移動式および携帯式の圧縮空気システムにおいて、消音器と再分類器を一体化することで、排気が目に見える状態が好ましくない場所でも、フィルターシステムからの騒音と目に見える排気の両方を低減できる。
• 人口密集地域において、フィルター排気による騒音低減が現場規制要件となっているパイプライン制御システムおよびコンプレッサーステーションの空気処理システム。

注文と型番構成

標準NPTねじモデル：5055B4009（1/2インチ）、5055B5009（3/4インチ）、5055B6009（1インチ）。

BSPP（メートルねじ）の場合は、Cの接頭辞を追加します：C5055B4009、C5055B5009、C5055B6009。

フルサイズフィルターモデルのみ、自動排水機能への変換には、1076K77キットを別途ご注文ください。

交換用焼結青銅部品：1/2インチモデル用は940K77、3/4インチおよび1インチモデル用は981K77。

ポリカーボネート製ボウルが周囲温度に適しているか確認してください。ポリカーボネート製ボウルの定格温度は最高125°F（51°C）です。より高温の用途には、金属製ボウルの入手可能性についてROSS社にお問い合わせください。

本シリーズは90シリーズとは異なります。本シリーズはFRLフィルターシステムへの統合を目的としており、90シリーズは空気圧バルブの排気ポートへの直接取り付けを目的としています。

関連製品およびアクセサリー

• 90シリーズ排気サイレンサー- 空気圧バルブの排気ポートに直接取り付け可能なアルミニウム製およびステンレス鋼製の排気サイレンサー。FRLシリーズのサイレンサーとは異なります。https ://www.rosscontrols.com/en/series/90-silencers
• ROSSエアプレパレーションフィルター- フルサイズ、大容量、MD3、MD4フィルターユニット。これらのシリーズサイレンサー/再分類器は、これらのフィルターユニットと組み合わせるように設計されています。https ://www.rosscontrols.com/en/series
• 91シリーズ電気コネクタ- DIN EN 175301-803規格に準拠した、ROSS製ソレノイドバルブ用コネクタ。同一の空気処理および空気圧制御システムで使用できます。https ://www.rosscontrols.com/en/series/91-electrical-connectors
• 94シリーズポップアップ式ビジュアルインジケーター- ROSS LOXロックアウトバルブ用のエネルギー放出確認インジケーター。FRLコンポーネントと同じ空気圧システムで使用されます。https ://www.rosscontrols.com/en/series/94-pop-up-visual-indicators
• 95シリーズ機械式圧力スイッチ- エネルギー放出検証用の電気式圧力スイッチで、FRL空気処理システムコンポーネントを補完します。https ://www.rosscontrols.com/en/series/95-mechanical-pressure-switches

よくある質問（FAQ）

Q：シリーズサイレンサー／リクラシファイアと90シリーズ排気サイレンサーの違いは何ですか？

A：シリーズサイレンサー／再分類器は、ROSSエアプレパレーションフィルターシステム（FRL）との統合を前提に設計されており、フィルターの排気口および排水口で騒音低減と空気の再分類を実現します。凝縮水収集用の金属製ガード付きポリカーボネート製ボウルを備えています。90シリーズ排気サイレンサーは、空気圧バルブまたはアクチュエータの排気ポートに直接取り付ける個別部品で、バルブ排気騒音を低減します。この2つのシリーズは、圧縮空気システム内の異なる設置環境に対応します。

Q：このシリーズにおいて、航空分類の変更とはどういう意味ですか？

A：排気再分類とは、フィルターまたは排水口から排出される排気流を拡散・ろ過し、高速で一方向に向かう流れから低速で拡散する流れへと変化させるプロセスを指します。このプロセスにより騒音が低減され、敏感な場所への直接的な空気の吹き付けが防止され、排出区域の音響分類を高騒音レベルからOSHA基準で許容される騒音レベルまで下げることができます。

Q：どのフィルターシリーズが、シリーズサイレンサー／リクラシファイアと互換性がありますか？

A：このシリーズは、ROSS FULL-SIZE、HIGH-CAPACITY、MD3、およびMD4フィルターユニットシリーズで使用するために設計されています。これらのシリーズの中でも特に1/4サイズフィルターの性能を向上させます。ご注文前に、ポートサイズとネジ山がご使用のフィルターモデルと互換性があることをご確認ください。

Q：1076K77自動排水キットは、すべてのフィルターユニットに対応していますか？

A：いいえ。1076K77自動排水変換キットは、フルサイズフィルターユニット専用です。ハイキャパシティ、MD3、MD4フィルターモデルには対応していません。他のフィルターシリーズ用の自動排水変換キットの入手可能性については、ROSSにお問い合わせください。

Q：このシリーズの最大動作圧力はどれくらいですか？

A：本シリーズの消音器／再分類器は、ポリカーボネート製ボウルを使用した場合、入口圧力5～150 psig（0.3～10 bar）に対応しています。ボウルへの負荷を避けるため、150 psigを超えないようにしてください。150 psigを超える圧力で運転する場合は、金属製ボウルの代替品についてROSS社にお問い合わせください。

Q：ポリカーボネート製ボウルの場合、耐熱温度は何度ですか？

A：ポリカーボネート製ボウルは、周囲温度および媒体温度が4～51℃（40～125°F）に対応しています。圧縮空気または周囲温度が125°Fを超える設置環境では、金属製ボウルがオプションとして用意されている場合があります。高温対応が必要な用途については、ROSS社にお問い合わせください。

Q：このシリーズはROSS社製以外のフィルターシステムでも使用できますか？

A：本シリーズモデルは、標準のNPT（またはオプションでBSPP）ポートねじを使用しており、他社製の同サイズのフィルター排気ポートと互換性があります。ROSS以外のフィルターシステムに本シリーズ部品を適用する前に、ポートサイズ、ねじの種類、および流量要件を確認してください。

Q：焼結青銅製の部品を交換する時期はどのように判断すればよいですか？

A：清潔な環境では、エレメントを毎年交換してください。交換時期の目安としては、点検時にエレメントが黒ずんだり目詰まりしたりする場合、システム流量が通常の運転値より低下する場合、またはフィルター排気口からの騒音レベルが上昇する場合などが挙げられます。ボウルを取り外し、エレメントを点検し、必要に応じて940K77（1/2インチ）または981K77（3/4インチおよび1インチ）と交換してください。

Q：ヒーターエレメントの点検を行う際、金属製のボウルガードを取り外す必要がありますか？

A：金属製のボウルガード設計により、ガードを設置場所から完全に取り外すことなく、エレメントの点検のためにボウルを取り外すことができます。ガードはポリカーボネート製のボウルを保護しながら、ボウルを回転させて取り外せるように設計されています。ボウルの取り外し手順の詳細については、フィルターアセンブリの取扱説明書を参照してください。

Q: 1/2インチモデルの流量制限はどれくらいですか？

A： 1/2インチの5055B4009モデルでは、流量が70 scfm（33.0 l/s）を超えると、排出空気の再混入が発生する可能性があります。この流量を超えると、排出された空気が消音器エレメント内に吸い込まれることがあります。1/2インチモデルの場合、通常の運転流量が70 scfm未満になるようにシステムを選定してください。

Q: BSPPバージョンは、3つのポートサイズすべてに対応していますか？

A：はい。BSPPネジ仕様は、型番に「C」の接頭辞を追加することで、3種類のポートサイズすべてでご利用いただけます。C5055B4009（1/2インチ）、C5055B5009（3/4インチ）、C5055B6009（1インチ）。在庫状況については、ROSS Controlsまでお問い合わせください。

Q：このシリーズのインストール手順はどこで確認できますか？

A：本シリーズの設置手順と製品カタログは、rosscontrols.com/en/series/89-silencers-reclassifiers の ROSS Controls シリーズページに掲載されています。技術資料については、ROSS Controls（1-800-GET-ROSS）までお問い合わせください。

設置およびメンテナンスに関するガイドライン

• FRLの取り付け手順に従って、FRLフィルターユニットの排気口または排水口にシリーズサイレンサー／再分類器を取り付けてください。ポリカーボネート製ハウジング部品を締めすぎないように注意しながら、ネジ山が十分に噛み合って漏れのない密閉状態になっていることを確認してください。
• ポリカーボネート製のボウルは、可能な限り下向きに設置し、結露水が重力によって排水口へ流れ落ちるようにしてください。金属製のボウルガードは、設置時や運転中の偶発的な衝撃からボウルを保護します。
• 1076K77キットを使用して自動排水機能を追加する場合は、フルサイズフィルターモデル専用のキット取り付け手順に従ってください。取り付け後、結露水の蓄積をシミュレーションするか、手動テスト機能（利用可能な場合）を使用して、自動排水機能が正しく開閉することを確認してください。
• 焼結青銅製エレメント（940K77または981K77）は、清潔で乾燥した環境下で毎年交換するか、目視検査で変色や目詰まりが認められた場合、または上流側のフィルター圧力損失が通常の運転レベルを超えた場合に交換してください。
• 入口圧力は最大150 psig（10 bar）を超えないようにしてください。システム供給圧力が5～150 psigの動作範囲内であることを確認してください。
• 粉塵の多い環境では、ヒーターエレメントの点検と交換をより頻繁に行ってください。汚染度の高い設置場所では、ヒーターエレメントの状態とボウル内の凝縮水レベルを毎月目視点検することをお勧めします。

保証とグローバルサポート

ROSS Controlsは、すべてのシリーズサイレンサー／再分類器に対し、購入日から1年間の保証を提供します。この保証は、材質および製造上の欠陥を対象としています。

カスタマーサービス：1-800-GET-ROSS、テクニカルサービス：1-888-TEK-ROSS。

製品カタログおよび設置手順書は、rosscontrols.com/en/series/89-silencers-reclassifiers で入手できます。

カタログのダウンロード： https://www.rosscontrols.com/en/series/89-silencers-reclassifiers
