複数のロックアウト装置 ロックアウトL-O-Xバルブ用

製品概要

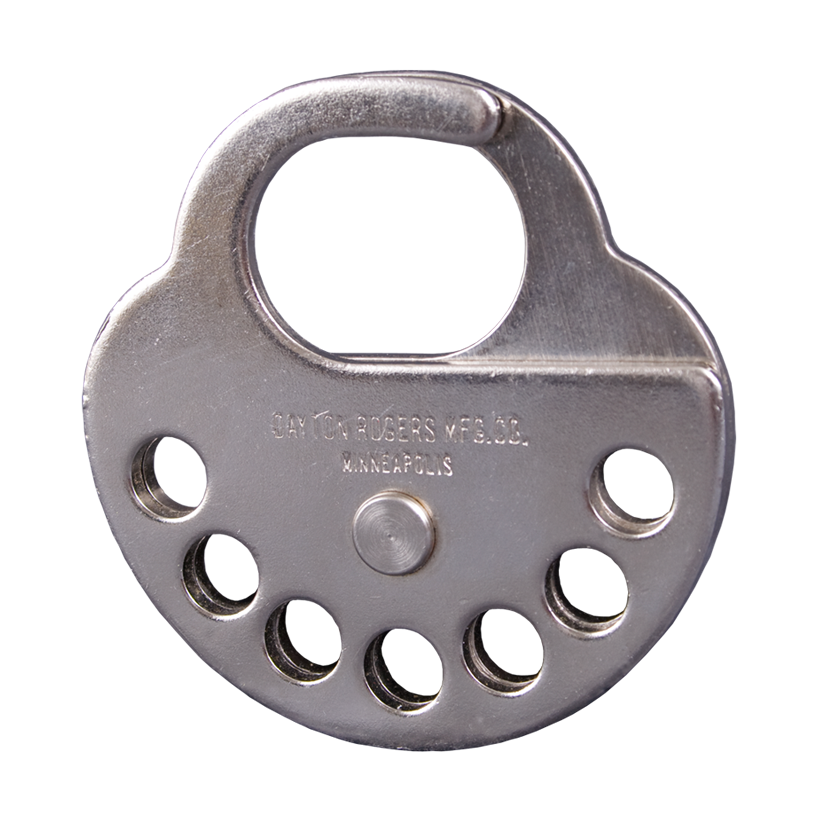

ROSS Controls社製マルチロックアウト装置（モデル356A30）は、ROSS LOX空気圧式エネルギー遮断弁に取り付けるためのマルチホールロックアウトハスプで、複数の作業員が同時に各自の南京錠を1つのロックアウトポイントに取り付けることができます。保守作業やサービス作業に関わる各作業員に個人用の南京錠を取り付けることを義務付けることで、このマルチロックアウト装置は、他の許可された作業員が危険区域内にいる間は、いかなる個人もシステムを再通電できないという、基本的なグループロックアウト／タグアウトの原則を徹底します。

356A30マルチロックアウトハスプは、ROSS LOXバルブのロックアウトポイントに最大7個の南京錠を取り付けることができます。各作業員が自分の南京錠を取り付けることで、バルブを開（通電）状態に戻す前に取り外さなければならない物理的な障壁が追加されます。作業を完了した最後の作業員が自分の南京錠を取り外し、その時点で初めて、権限のある再通電監督者がバルブのロックを解除できるようになります。

ROSS LOX（ロックアウトおよび排気）バルブは、空気圧エネルギー遮断の業界標準として広く認められており、閉じた状態では供給空気を遮断し、下流側の圧力をすべて同時に排気するように設計されています。LOXバルブのロックアウト機構は、OFF（閉）位置でのみロック可能となるように設計されており、メンテナンス中の誤作動による開放を防ぎます。マルチロックアウトデバイスは、この機能をOSHA 1910.147およびANSI Z244.1規格で要求されるグループロックアウトシナリオにも拡張します。

空気圧式ロックアウト／タグアウトシステムを指定する安全管理者、コンプライアンス担当者、機械設計者にとって、356A30マルチロックアウト装置は、作業員1人用のLOXバルブロックアウトポイントを、複数作業員の保守チーム向けの完全準拠のグループロックアウトステーションに変換するために必要な重要なアクセサリを提供します。

主なエンジニアリング機能

• 最大7個の個別南京錠- 356A30ハスプには複数のロック穴があり、それぞれに1つの個人用南京錠を取り付けることができるため、グループメンテナンス作業中に最大7人の作業員が同時に同じLOXバルブのロックアウトポイントに個別の南京錠を取り付けることができます。
• 偶発的な作動を防止- 掛け金に個人の鍵がかかっている場合、LOXバルブは開けることができず、作業員が危険区域内にいる間に空気圧システムが誤って再通電されるのを確実に物理的に防止します。
• ユニバーサルLOXバルブ互換性- 356A30は、15シリーズのクラシック、スリムライン、大容量、モジュラー、ステンレススチール構成、および27シリーズのパイロット式LOXモデルを含む、あらゆるROSS LOXモデルと互換性があり、すべてのROSSエネルギー遮断バルブプラットフォームに単一のアクセサリ部品番号を提供します。
• OSHA 1910.147 グループロックアウト準拠- サービスまたはメンテナンスを行う各認定従業員が、エネルギー遮断装置に各自の個人用ロックをかけることを義務付ける、OSHA 29 CFR 1910.147 グループロックアウト/タグアウト手順への準拠を直接サポートします。
• ANSI Z244.1およびCSA Z460準拠設計- 危険エネルギーの制御に関するANSI/ASSE Z244.1-2016およびCSA Z460-2020規格で定義されているグループロックアウト手順をサポートし、施設が安全監査中に規制への準拠を実証できるようにします。
• シンプルで堅牢な構造- この留め金は耐久性のある金属製で、LOXバルブのロックアウト機構に直接取り付けられます。シンプルな設計のため、取り付けに工具は不要で、複数人でのメンテナンス作業中にすぐに使用できます。
• 低価格で幅広い展開が可能- 356A30は1台あたり25.50ドルで、施設全体のすべてのLOXバルブのエネルギー遮断ポイントにグループロックアウト機能を費用対効果の高い方法で設置でき、包括的なLOTOプログラムへの準拠をサポートします。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

自動車組立およびプレス加工

• 大型油圧・空圧プレスラインで作業する複数人体制の金型交換チームのためのグループロックアウト。3～5人の工具技術者がプレスベッドエリアに入る前に、各LOXバルブステーションで空圧エネルギー源を同時にロックアウトする必要がある。
• 自動車車体工場のロボット溶接セルにおける保守チームのロックアウト。ロボット技術者、空気圧技術者、電気技師が全員、溶接治具の空気圧システムを整備する前に、同じLOX空気圧遮断ポイントに個人用ロックをかける。
• シフト交代時のLOTO（ロックアウト・タグアウト）引き継ぎ手順では、交代する保守技術者と交代する保守技術者の両方が、長時間の保守作業中にLOXバルブの隔離箇所に個人用ロックを取り付け、シフト交代期間全体を通して継続的な保護を確保します。

金属加工および製鉄所操業

• 製鉄所の空気圧式LOX隔離ステーションにおける複数職種の請負業者によるロックアウト。このステーションでは、同時にメンテナンス作業を行う機械工、電気技師、計装技術者が、それぞれ同じエネルギー隔離ポイントに個人用ロックを取り付ける必要がある。
• アルミニウム鋳造・圧延工場における年間保守停止手順では、保守計画において、部門責任者、保守技術者、安全担当者が、計画された停止期間中、すべてのエネルギー遮断箇所に個人用ロックをかけることが義務付けられている。
• プレスおよび成形作業における密閉空間への立ち入り手順では、複数の立ち入りチームメンバーが、密閉空間監視員が立ち入りを許可する前に、空気圧エネルギー源に個別にロックをかける必要があります。

包装および食品加工

• 高速包装機のLOX隔離ポイントにおける衛生管理および保守作業員グループのロックアウト。これは、衛生管理担当者、保守技術者、および品質保証担当者が、同一の空気圧回路の異なるゾーンに同時にアクセスして保守する必要がある場合に適用される。
• 複数のフォーマットに対応した包装ラインにおける製品切り替え手順では、機械、電気、およびライン設定の各技術者がそれぞれ割り当てられた切り替え作業を同時に実行している間、LOXバルブの隔離ポイントは切り替え作業中ずっとロックされた状態を維持する必要があります。
• FDAおよびOSHAの施設検査時のコンプライアンス実証において、空気圧エネルギー遮断ポイントにおけるマルチロック機能は、グループロックアウトプログラムが実施されていることを視覚的に証明する。

医薬品およびライフサイエンス製造

• 機器適格性確認（IQ/OQ/PQ）活動中のGMP準拠のエネルギー遮断。検証エンジニア、保守技術者、品質保証担当者は全員、検証テストを実施する前に、空気圧エネルギー源に個別にロックアウトされる必要がある。
• 医薬品製造装置の変更時に、正式な変更管理文書の要件の一環として、複数の権限を有する担当者がLOXバルブの隔離箇所に個人用ロックを取り付ける変更管理手順。

一般産業用およびOEM機械製造

• OEM機械メーカーの工場における工場受入試験（FAT）手順では、顧客担当者、試運転エンジニア、品質管理担当者がそれぞれ、安全回路検証試験に参加する前に、空気圧エネルギー遮断ポイントに個人用ロックを取り付ける。
• 施設保守担当者と外部請負業者の技術者の両方が、空気圧機器を共同で整備する前に、LOXバルブの隔離ポイントに個別のロックを適用する契約保守作業は、1910.147(f)に基づくOSHA請負業者雇用主調整要件を満たします。

石油化学およびプロセス産業

• LOXバルブの隔離ポイントにおいて、保守作業許可が有効とみなされる前に、作業を行うクルーリーダーと許可を発行する監督者の両方が個別のロックを適用する必要がある化学処理施設における作業許可システムの統合。
• 圧縮ガスや化学物質を取り扱う施設における危険な保守作業では、同時に機械にアクセスする作業員の数が多いため、単一の空気圧エネルギー遮断ポイントに5～7人分の個人用ロック位置が必要となる。

注文と型番構成

関連製品およびアクセサリー

• 15シリーズ手動ロックアウトLOXバルブ- ROSS LOXエネルギー遮断バルブは、クラシック、スリムライン、高容量、ステンレススチール構成があり、356A30デバイスはこれらの構成向けに設計されています。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• EEZ-ONソフトスタート機能を搭載した15シリーズLOXバルブ- ロックアウト後の制御された空気圧再加圧のためのソフトスタート機能を内蔵したLOXバルブ。356A30グループロックアウトデバイスに対応。https ://www.rosscontrols.com/en/documents/331
• 27シリーズ パイロット式LOXロックアウトバルブ- ソレノイドまたは空気圧パイロット式バルブ、LOX手動ロックアウト制御機能内蔵、356A30ハスプ対応。https ://www.rosscontrols.com/en/series
• 988A30 ポップアップ式圧力インジケーター- LOXバルブのセンシングポート用の視覚的な圧力インジケーター。作業員が入る前に下流側の圧力が排出されたことを確認します。1/8インチNPTポート。https ://www.rosscontrols.com/en/series
• 586A86 圧力スイッチ（ENコネクタ） - EN 175301-803コネクタを備えたLOXバルブ検出ポート用圧力スイッチ。5 psigの圧力低下で閉じます。https ://www.rosscontrols.com/en/series
• 1153A30 圧力スイッチ（M12コネクタ） - M12コネクタ付きLOXバルブ検出ポート用圧力スイッチ。5 psigの圧力低下で閉じます。https ://www.rosscontrols.com/en/series

よくある質問（FAQ）

質問：空気圧バルブに複数のロックアウト装置を設ける目的は何ですか？

A：マルチロックアウト装置を使用すると、複数の作業員が各自の南京錠を同じエネルギー遮断ポイントに同時に取り付けることができます。OSHA 1910.147では、グループロックアウト/タグアウト手順中に、各権限のある従業員が各自の個人用南京錠をエネルギー遮断装置に取り付けることを義務付けています。シングルロックLOXバルブは一度に1つの南京錠しかサポートしませんが、356A30ハスプを使用すると、グループメンテナンス作業時に最大7つの南京錠を同時に取り付けられるようにロックアウトポイントを拡張できます。

Q：356A30には南京錠をいくつ取り付けられますか？

A： 356A30マルチロックアウト装置は、ROSS LOXバルブのロックアウトポイントに最大7個の南京錠を同時に装着できます。各穴には標準的な安全南京錠を1個ずつ装着できます。南京錠が掛け金に取り付けられている間は、バルブを再び開けることはできません。

Q：356A30はすべてのROSS LOXバルブモデルと互換性がありますか？

A：はい。356A30は、15シリーズのクラシック、スリムライン、大容量、モジュラー、ステンレススチール製LOXバルブ、および27シリーズのパイロット式LOXバルブを含む、あらゆるROSS LOXモデルで使用できるように設計されています。特定のLOXモデル番号との互換性については、ROSS Controlsにお問い合わせください。

Q：このマルチロックアウト装置は、既に当社のLOTOプログラムで使用している南京錠と互換性がありますか？

A： 356A30の掛け金穴は、ROSS LOXバルブのロックアウト機構に対応した標準的な安全南京錠に対応しています。LOXバルブのロックアウト穴の直径は0.27インチ（7.0mm）、長さは0.43インチ（10.9mm）です。ご使用の施設の南京錠のシャックル径が、標準的なLOXロックアウト穴の寸法と互換性があることをご確認ください。特殊な南京錠の互換性が必要な場合は、ROSS Controlsまでお問い合わせください。

質問：OSHAのどの基準で、複数のロックアウト装置の使用が義務付けられていますか？

A: OSHA 29 CFR 1910.147（危険エネルギーの制御）では、保守またはメンテナンス作業に複数の人が関わる場合、各権限のある従業員は、エネルギー遮断装置に各自の個人用ロックを取り付ける必要があると規定されています（セクション1910.147(f)(3)）。このグループロックアウト要件では、複数の南京錠を同時に取り付けることができる装置が義務付けられており、356A30ハスプはまさにその機能を備えています。

質問：ある作業員が自分の作業を終えても、他の作業員がまだ作業中の場合はどうなりますか？

A：作業員は割り当てられた作業を完了したら、356A30掛け金から自分の個人用南京錠のみを取り外します。他の作業員の個人用南京錠は掛け金に残ったままになります。掛け金に個人用南京錠が残っている限り、LOXバルブを再び開けることはできず、空気圧エネルギー源を復旧することもできません。最後の作業員が個人用南京錠を取り外し、指定された監督者が全員の安全を確認した場合にのみ、システムを再び稼働させることができます。

質問：機械の各LOXバルブには、それぞれ専用の356A30デバイスが必要ですか？

A：必ずしもそうとは限りません。356A30は、グループロックアウト手順が開始された際にLOXバルブに取り付けられます。一部のLOTOプログラムでは、356A30ハスプをロックアウトキットに保管し、必要に応じて各エネルギー遮断ポイントに持ち運んでいます。また、グループロックアウトが定期的に必要となる各LOXバルブポイントに356A30を常設するプログラムもあります。適切な導入戦略を決定するには、施設のLOTOプログラムの手順とグループメンテナンス活動の頻度を評価してください。

Q: 356A30はROSS LOX EEZ-ONソフトスタートバルブと併用できますか？

A：はい。356A30は、EEZ-ONソフトスタート機能を搭載したLOXバルブに対応しています。EEZ-ONソフトスタート機能は、ロックアウト解除後の空気圧再印加速度を制御するもので、ロックアウト機構自体には影響しません。356A30の留め金は、EEZ-ON搭載モデルのLOXロックアウト穴に、標準LOXバルブと同様の方法で取り付けられます。

質問：作業員が入室する前に、ゼロエネルギー状態であることを確認するための圧力検証用アクセサリはありますか？

A:はい。ROSS社は、LOXバルブの統合センシングポート用に2種類の圧力検証アクセサリを提供しています。モデル988A30は、下流側の圧力が排出されたことを視覚的に確認できるポップアップ式インジケーター（1/8インチNPT）です。モデル586A86（ENコネクタ）と1153A30（M12コネクタ）は、5psigの圧力低下時に閉じる圧力スイッチで、制御システムまたは表示灯に電気的な確認情報を提供します。どちらのタイプも、作業員が危険区域に入る前に、隔離ポイントでゼロエネルギー状態を確認することを可能にします。

質問：356A30は、作業員1名でのメンテナンス作業に必要ですか？

A：いいえ。作業員が一人でメンテナンスを行う場合は、作業員は自分の南京錠をLOXバルブのロックアウト穴（直径0.27インチ）に直接取り付けます。356A30ハスプは、2人以上の作業員が同時にメンテナンスやサービス作業を行い、それぞれが自分の南京錠を取り付ける必要がある場合に特に必要です。また、356A30は、監督者が個々の作業員の南京錠に加えて監督者用の南京錠を取り付けたい場合にも役立ちます。

Q: 356A30マルチロックアウトデバイスの価格はいくらですか？

A： 356A30マルチロックアウトデバイスの価格は25.50ドルです。この価格であれば、施設内のすべてのLOXバルブポイントにマルチロックアウト機能を包括的に導入しても、安全設備投資の項目としてはごくわずかです。最新の価格と在庫状況については、ROSS Controls（(800) 438-7677）までお問い合わせいただくか、rosscontrols.comをご覧ください。

Q：ROSSは、LOXバルブのロックアウト／タグアウト手順に関するトレーニング資料を提供していますか？

A： ROSS Controls認定の安全専門家が、ロックアウト／タグアウト手順とシステム検証、施設LOTO監査、機械リスク評価、シングルポイントロックアウトシステム設計に関するオンサイトトレーニングを提供いたします。安全トレーニングおよびコンサルティングサービスに関するお問い合わせは、rosscontrols.comまたは(800) 438-7677までROSS Controlsにご連絡ください。
