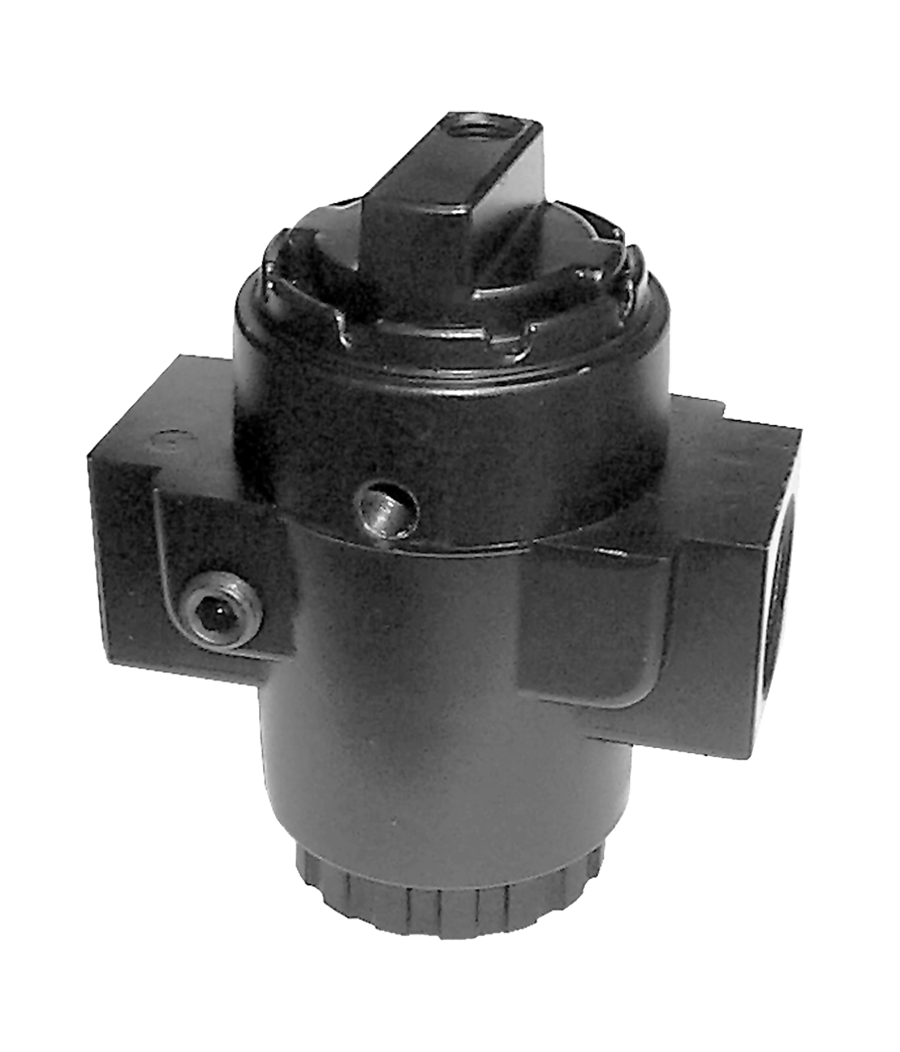

ハイフローシリーズ ポートサイズ 1 インチ、流量 450 scfm (12744 l/分)

製品概要

ROSS Controlsは、1インチポートを介して最大450 scfm（12744 l/min）の流量リリーフ容量を必要とする大容量圧縮空気回路の過圧保護を提供する、高流量インライン空気圧リリーフバルブです。このシリーズは、127シリーズの小型リリーフ容量では下流回路の容量や潜在的なリリーフイベントの大きさに不十分な用途向けに設計されています。

本シリーズは、標準の本体入口および出口ポートに加え、1/4インチNPTFパイロットポートを備えています。多くの大容量空気圧システムでは、本シリーズはリモートパイロット式充填レギュレータと組み合わせて使用されます。充填レギュレータ（ROSS 126シリーズリモートパイロットレギュレータなど）は、下流側の容積を指令されたパイロット圧力まで充填し、下流側の圧力が充填レギュレータの指令設定値より約2 psig（0.1 bar）上昇すると、本シリーズのリリーフバルブが空気を排出します。この構成により、単一または複数のアクチュエータを備えた大容量空気圧回路において、充填制御と高流量リリーフの両方が実現されます。

ダイヤフラム構造を採用した本シリーズは、過圧状態に対する高い感度を実現し、設定されたリリーフ圧力で正確に開き、大きなオーバーシュートを起こすことなく高流量のリリーフを開始します。入口圧力定格は200 psig（14 bar）で、標準的な産業用圧縮空気の作動圧力範囲をカバーし、出口圧力は0～200 psig（0～14 bar）まで調整可能で、これらのシステムの作動圧力範囲全体を網羅しています。

自己減圧設計により、バルブ本体を通して排気された空気が排出されます。最大流量450 scfm（12744 l/分）の容量と、リモートパイロット信号入力用の1/4インチNPTパイロットポートを備えたこのシリーズは、高度な大容量空気圧制御システムにおいて、高流量の減圧機能と、遠隔操作による減圧圧力設定値の柔軟性の両方を提供します。

主なエンジニアリング機能

• 高流量リリーフ容量- 1インチポートを通して最大450 scfm（12744 l/分）のリリーフ流量を提供し、急激な過圧発生時に小型リリーフバルブでは圧力制御が不十分な大容量下流回路に対応します。
• 回路統合用リモートパイロットポート- 1/4インチNPTFパイロットポートにより、直列リリーフ設定値をリモートパイロット信号で制御できるため、充填圧力とリリーフ圧力が連動するリモートパイロット式充填レギュレータ回路との統合が可能になります。
• ダイヤフラム構造- 弁座に対するダイヤフラムの検知面積が大きいため、設定されたリリーフ圧力で正確かつ再現性の高い開弁が可能となり、オーバーシュートも最小限に抑えられます。これは、他のROSSダイヤフラムFRLコンポーネントと同様です。
• 自己減圧設計- システム圧力が設定減圧圧力を超えた場合、下流側の余剰圧力をバルブ本体を通して大気中に排出するため、標準的な産業設備では別途排気配管を必要としません。
• 広い圧力範囲- 0～200 psig (0～14 bar) の範囲で調整可能で、低圧の計装用空気から最大産業用作動圧力まで、標準的な産業用圧縮空気の作動圧力の全範囲をカバーします。
• デュアルゲージポート配置- 前面と背面に1/4インチNPTゲージポートがあり、試運転検証や定期メンテナンスチェックのために本体の出口圧力を監視できます。
• アルミニウム製本体構造- 亜鉛ドーム、真鍮バルブ、ニトリルシールを備えたアルミニウム製本体は、定格温度および圧力範囲内での産業用圧縮空気サービスにおいて、耐腐食性と耐久性を提供します。
• 拡張温度定格- ROSSの高容量FRL製品ファミリーに準拠し、周囲温度および媒体温度が175°F（79°C）まで対応しているため、プロセス機器の近くの高温の産業環境への設置が可能です。
• インライン設置- 1インチの圧縮空気配管に直接インライン設置でき、既存の配管システムへの統合のために、標準的なNPTFまたはG（BSPP）ねじ接続に対応しています。
• 高流量に対応するコンパクト設計- 4.4インチ x 4.8インチ x 2.5インチ (111 x 122 x 62 mm) の寸法と 1.8 ポンド (0.8 kg) の重量により、450 scfm のリリーフ流量容量に対してコンパクトな設置面積を実現しています。

技術仕様

一般仕様

温度定格

本シリーズは、ROSS社の高容量FRL製品ファミリーの中でもより高い温度範囲に対応するように設計されており、プロセス機器の近くや産業用ユーティリティエリアへの設置場所に適しています。

流量性能データ

1インチポートでのリリーフ流量データ。全開時の最大流量は450 scfmです。各種入口圧力におけるリリーフ流量：入口圧力75 psigで約350 scfm、入口圧力100 psigで約400 scfm、入口圧力140 psigで約450 scfm。

認証およびコンプライアンス

代表的な用途と産業分野

遠隔操縦式充填調整システム

• 大容量空気圧アクチュエータ回路では、ROSS 126シリーズ（または類似品）のリモートパイロット充填レギュレータがアクチュエータ容積を指令圧力まで充填し、充填圧力より約2 psig（0.1 bar）高い圧力で排気することで過圧を防ぎます。この充填・制御・保持回路構成は、産業オートメーションにおける大型空気圧アクチュエータ制御の基本となります。
• 遠隔パイロットレギュレータが大型アキュムレータ内の充填圧力を制御する空気圧式アキュムレータ充填システムであり、充填中または熱膨張によりアキュムレータ圧力が設定値を超えた場合に、高流量のリリーフ機能を提供する。
• 大口径シリンダー供給回路において、このシリーズは、急激な過圧発生時にシリンダーと供給ラインの合計容量に対するリリーフ流量要件に対応し、作動圧力を設定するリモートパイロットレギュレーターを補完します。
• 本シリーズは、サイクル中にプレス接近圧力が設定値を超えた場合に迅速な排気を行う空気圧プレス回路であり、プレス構造および工具を過負荷から保護します。
• 瓶詰めおよび容器製造におけるブローオフ回路および充填ステーション回路。この回路は、圧力がプロセス設定値を超えた場合に、大容量容器内の充填圧力を解放する。

大容量空気圧システム

• 中央圧縮空気レシーバーおよびアキュムレータの保護。大量の貯蔵空気を、コンプレッサー出力変動、温度上昇による圧力上昇、または制御システムの故障による過圧から保護する必要がある場合に使用されます。
• 製造および試験用途におけるエアバッグおよびクッションの膨張システムでは、高速充填作業中の過圧を防止するために、高流量のリリーフ能力が求められます。
• 空気圧搬送システムのサージタンク圧力リリーフ装置。本シリーズは、搬送サイクル中にサージタンク圧力が作動限界を超えた場合に、大容量の排気機能を提供します。
• 大型空気入りタイヤの空気充填およびバランス調整装置における安全弁保護機能。高流量の安全弁は、充填圧力が超過した場合に必要となる急速な圧力低下に対応する。
• 油圧増圧器およびブースターの供給圧力保護。空気圧供給側では、高比率増圧器システムにおける急激な圧力変化に対応するため、高流量のリリーフ容量が必要となる。

プロセス産業および化学プラント

• 化学プラントの計装用エアヘッダー向けリリーフ保護装置は、多数のアクチュエータや計器に空気を供給する大口径ヘッダーを対象としており、コンプレッサーステーションの故障によって引き起こされる過圧事象からヘッダーを保護します。
• 石油精製所における空気圧作動弁の供給保護。大型作動制御弁アセンブリおよび関連配管への過圧損傷を防ぐために、高流量のリリーフが必要となる場合。
• 水処理・下水処理施設における、空気圧式曝気ブロワーおよび作動弁アレイ用の大口径供給ヘッダー保護装置。
• 医薬品製造における、充填、包装、滅菌装置の供給ヘッダー用の大容量空気圧供給保護装置。
• 自動車塗装工場における大容量噴霧空気システム用の供給ヘッダーリリーフ。供給圧力の変動により、噴霧装置が損傷したり、塗膜の状態が不適合になったりする可能性があるため。

試験評価施設

• 航空宇宙および防衛分野の試験チャンバーにおける空気圧供給保護装置。このチャンバーでは、負荷印加、シミュレーション、環境試験のために、精密に制御された圧力で大量の圧縮空気が使用されます。本シリーズは、目標圧力を超えた場合にチャンバー内圧力を迅速に排出するために必要な高流量のリリーフ機能を備えています。
• 自動車部品試験施設における、制御された空気圧下でタイヤ、サスペンション部品、油圧システムを評価する空気圧試験装置に対する供給規制および救済措置。過圧事象が発生すると、試験対象物や試験装置の構造が損傷する可能性があるため。
• 産業用バルブおよびアクチュエータ試験ベンチは、定格圧力および定格流量で大型空気圧作動バルブを試験する高流量ベンチシステムに対して保護機能を提供します。この場合、リリーフ容量は試験対象物の流量要件と一致する必要があります。
• 精密に制御された大容量空気供給において、試験対象物の安全性を確保するために、正確な充填量制御（リモートパイロットによる）と高流量リリーフ保護の両方が必要となる空気圧コンポーネントおよびシステムの性能試験。

注文と型番構成

ROSSは、NPTFおよびG（BSPP）ネジの単一ポートサイズ（1インチ）で提供されます。出口圧力は0～200psigの範囲で調整可能です。パイロットポート（1/4インチNPTF）は、リモートパイロットまたはプラグ接続操作用に全機種に標準装備されています。

本シリーズは、NPTFまたはG（BSPP）ネジに対応した1インチ（1インチ）のポートサイズで提供されます。NPTF用はモデル5X00D6012、Gネジ用はモデルC5X00D6012です。

パイロットポート（1/4インチNPTF）は標準仕様です。リモートパイロット制御を使用しない場合は、パイロットポートを1/4インチNPTFプラグで塞いでください。

出口圧力は0～200psig（0～14bar）の範囲で調整可能です。設置後、調整ノブでリリーフ圧力を設定してください。

最大入口圧力は200 psig（14 bar）です。これは多くのROSS FRLコンポーネントよりも低い値です。シリーズ入口での供給圧力が200 psigを超えないことを確認してください。

より高い入口圧力要件や特殊なシール材など、用途に応じた構成については、ROSS Controlsまでお問い合わせください。

標準型番

アクセサリー

圧力計

1/4インチNPTの前面および背面ゲージポートには、0～200psig（0～14bar）の圧力計が装備されています。リリーフ設定値の試運転検証や、下流回路圧力の定期メンテナンスチェックに不可欠です。

リモートパイロットレギュレータ（充填レギュレータ回路用）

ROSS 126シリーズ高容量リモートパイロットレギュレータは、シリーズが下流側のリリーフ弁を備えているシステムにおいて、充填レギュレータとして一般的に使用されています。充填レギュレータはリモートパイロットを介して下流側の圧力を制御し、シリーズのリリーフ弁は制御された充填圧力より約2 psig高い圧力で排気します。回路設計に関する詳細なサポートについては、ROSS Controlsまでお問い合わせください。

パイロットポートプラグ

本シリーズをリモートパイロット制御なしのスタンドアロン安全弁として使用する場合に、パイロットポートを塞ぐための1/4インチNPTFパイププラグ。

関連製品およびアクセサリー

• 127シリーズ小型リリーフバルブ- 1/8インチおよび1/4インチポートサイズ、流量最大40 scfm、小口径過圧保護用の小型インラインリリーフバルブ。https ://www.rosscontrols.com/en/series/127-miniature-series
• 126シリーズ高容量リモートパイロットレギュレータ- 高容量インラインリモートパイロットレギュレータ（流量最大4000 scfm）。このシリーズは、安全弁保護機能を備えたシステムにおいて、充填レギュレータとして頻繁に使用されます。https ://www.rosscontrols.com/en/series/126-high-capacity-series-remote-pilot-reg
• 123シリーズ高容量高精度レギュレータ- 大容量ポートで高精度な電圧制御を必要とする回路向けの高容量インライン高精度レギュレータ。https ://www.rosscontrols.com/en/series/123-high-capacity-precision-series
• 124シリーズ フルサイズ リモートパイロットレギュレータ- 127シリーズのリリーフ保護機能を備えた、小容量回路の充填レギュレータとして一般的に使用されるフルサイズモジュール式リモートパイロットレギュレータ。https ://www.rosscontrols.com/en/series/124-full-size-series-remote-pilot-reg
• ROSS高容量インラインフィルター- 高流量用途におけるシリーズの上流側微粒子保護のための大口径インラインフィルター。https ://www.rosscontrols.com/en/categories/filters
• ROSS圧力計および圧力変換器- 直列リリーフバルブ回路における下流側回路圧力の検証用圧力監視機器。https ://www.rosscontrols.com/en/categories/pressure-gauges

よくある質問（FAQ）

Q：このシリーズの最大流量容量はどれくらいですか？

A：このシリーズは、1インチポートを通して最大450 scfm（12744 l/分）のリリーフ流量を提供します。これは、127シリーズの小型リリーフバルブの容量（40 scfm）の10倍以上であり、急激な過圧発生時に高流量の排気能力が必要となる大容量回路に適しています。

Q：このシリーズの最大入口圧力はどれくらいですか？

A：最大入口圧力は200 psig（14 bar）です。これは、他の多くのROSS FRLコンポーネント（通常300 psigに対応）よりも低い値です。コンプレッサの過渡現象を含むすべての運転条件下で、直列入口における供給システム圧力が200 psigを超えないことを確認してください。

Q：パイロットポートは何に使用されますか？

A： 1/4インチNPTFパイロットポートを使用すると、外部パイロット信号によって直列リリーフの設定値を制御できます。充填レギュレータ回路では、充填レギュレータ（例：ROSS 126シリーズ）からのパイロット信号も直列パイロットポートに接続され、充填レギュレータの指令圧力より約2psig高い圧力で直列リリーフが作動します。パイロットポートを使用しない場合は、1/4インチNPTFプラグで塞ぐ必要があります。

Q：このシリーズは、リモートパイロット式充填レギュレーターとどのように連携するのですか？

A：遠隔操縦式充填・保持回路では、充填レギュレータ（126シリーズなど）が下流側の容積を指令されたパイロット圧力まで充填します。シリーズリリーフバルブは、同じ下流側回路に接続され、そのパイロットポートは同じパイロット信号（または2 psigオフセット）に接続されます。下流側の圧力が充填設定値より約2 psig上昇すると、シリーズバルブが開き、余剰圧力を排出して過圧を防ぎます。これにより、充填レギュレータによる充填制御とシリーズバルブによる過圧リリーフの両方が、単一の協調回路で実現されます。

Q：このシリーズは127シリーズとどのように違うのですか？

A： 127シリーズは、1/8インチおよび1/4インチポートサイズに対応した小型リリーフバルブで、最大流量は40 scfm、圧力範囲は1～140 psigです。また、1インチポートに対応した高流量リリーフバルブもあり、最大流量は450 scfm、圧力範囲は0～200 psigで、リモートパイロットポートを備えています。このシリーズは、流量容量が約11倍高く、小口径の計器や工具回路の保護ではなく、大容量回路の保護を目的としています。

Q：このシリーズで調整可能な圧力範囲はどのくらいですか？

A：本シリーズは、調整ノブで0～200psig（0～14bar）の範囲で調整可能です。通常運転時の不要な排気を防ぎつつ、故障時の過圧保護機能も確保するため、リリーフ圧力を通常の作動圧力より約5～10psig高く設定してください。

Q：このシリーズはどのような構造を採用していますか？

A：本シリーズは、ROSS FRL製品ファミリーの高感度リリーフおよび制御へのアプローチに沿ったダイヤフラム構造を採用しています。広いダイヤフラム検知面積により、リリーフ設定点での正確な開弁と再着座を実現します。

Q：動作温度範囲はどのくらいですか？

A：ニトリルシールを採用した本シリーズは、周囲温度および媒体温度ともに4～79℃（40～175°F）の範囲で動作します。この広い動作温度範囲（他のROSS FRLコンポーネントの125°Fと比較して）により、より高温の産業用ユーティリティエリアやプロセス機器の近くにも設置できます。

Q：このシリーズには、1インチ以外のポートサイズもありますか？

A：標準シリーズのカタログ構成は、1インチポートのみです（NPTFモデル5X00D6012およびGネジモデルC5X00D6012）。より大きなポートサイズと最大4000 scfmのリリーフ容量を必要とする高流量アプリケーションについては、ROSS Controls社にお問い合わせの上、拡張された高容量構成についてご相談ください。

Q：上流工程でのろ過はどのようなものが必要ですか？

A：シリーズバルブシートを保護するため、最低5ミクロンの上流側フィルターの使用をお勧めします。高速流による微粒子混入でバルブシートが汚染される可能性がある大流量設備では、1インチポートに適合するROSS Controls社製の高容量インラインフィルターを使用してください。

Q：パイロット接続なしでこのシリーズを使用できますか？

A：はい。このシリーズは、パイロット接続のない従来型のインラインリリーフバルブとして使用できます。この構成では、リリーフ設定値は調整ノブのスプリング設定によってのみ決定されます。パイロット機能が不要な場合は、1/4インチNPTFパイロットポートを適切なパイププラグで塞いでください。

Q：126シリーズレギュレーターとシリーズリリーフバルブの用途上の関係は何ですか？

A： 126シリーズの高容量リモートパイロットレギュレータと高流量リリーフバルブは、大容量充填・保持式空気圧回路でよく併用される補完的なコンポーネントです。126シリーズは下流側の容積をパイロット指令圧力まで充填し、その圧力が約2 psigを超えた場合に高流量リリーフ保護を提供します。ROSS Controlsは、これらの組み合わせ用途向けに回路設計に関する包括的なサポートを提供できます。

設置およびメンテナンスに関するガイドライン

• 本製品を1インチの圧縮空気回路に直列に接続し、調整ノブが操作しやすいようにしてください。1インチ接続部では、レギュレーター本体を配管荷重から独立して支持してください。
• 充填レギュレータ回路と併用する場合は、1/4インチNPTFパイロットポートを充填レギュレータのパイロット信号線、または下流側の回路に直接接続してください（回路設計によります）。パイロットポートの圧力によって、リリーフ開弁点が設定されます。
• パイロットポート機能を使用しない場合は、パイロットポートに1/4インチNPTFパイププラグを取り付けてください。プラグが取り付けられていないパイロットポートが開いていると、設定圧力が0psigとみなされ、安全弁が開いたままになります。
• 入口供給圧力が200 psig（14 bar）を超えないようにしてください。本シリーズは、他の多くのROSS FRLコンポーネントよりも最大入口圧力が低くなっています。この制限を超えないようにしてください。
• バルブシートを保護するため、最低5ミクロンの上流側フィルターを取り付けてください。1インチポート、流量450scfmの場合、高速流中の微粒子がシート面を損傷する可能性があります。
• 調整ノブでリリーフ圧力を設定します。充填レギュレータ回路では、直列リリーフ圧力を充填レギュレータの最大指令作動圧力より約2 psig高い値に設定してください。
• ゲージポートの確認：下流側の圧力を監視するため、前面または背面の1/4インチNPTゲージポートに0～200psigのゲージを取り付けてください。使用しないゲージポートは1/4インチNPTプラグで塞いでください。
• 排気口の位置が安全であることを確認してください。450 scfm の排気量は相当な量になるため、人員、発火源、および精密機器から離れた方向に排気する必要があります。
• 周囲温度は40～175°F（4～79°C）の範囲に保ってください。ニトリルシールは、標準構成で175°Fの全範囲に対応します。
• 作動確認：下流側の圧力を設定値よりゆっくりと上昇させ、想定される作動圧力で弁が開くことを確認します。確認した弁の作動圧力を保守記録に記録してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

シリーズおよび充填レギュレータ回路の設計に関する技術サポートは、ROSS Controls USA（(800) 438-7677）までお問い合わせください。

ROSS Controlsは、カナダ、ブラジル、ドイツ、フランス、イギリス、インド、中国、日本にオフィスを構え、グローバルなサポートを提供しています。

rosscontrols.com にアクセスして、シリーズの技術データ、寸法図、充填レギュレータ回路設計アプリケーションノート、および正規代理店情報をご覧ください。
