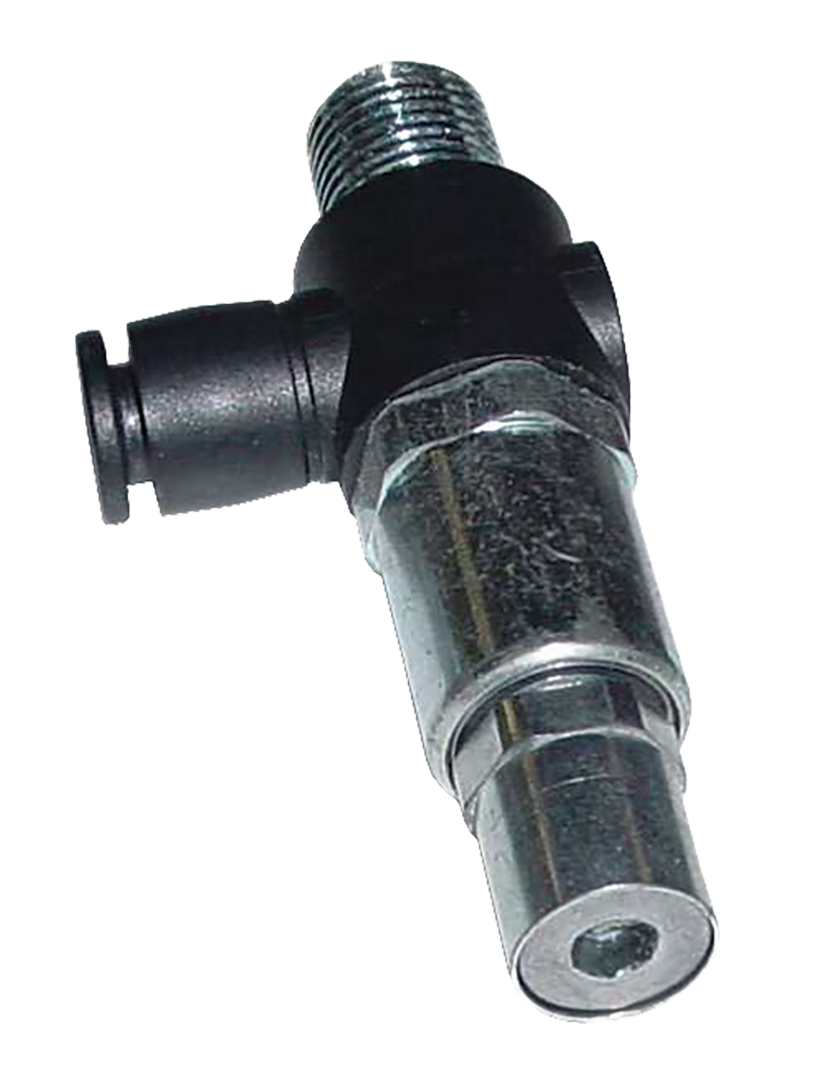

ライトアングルシリーズ ポートサイズ 1/8 インチ～1/2 インチ

製品概要

ROSS Controlsは、1/8インチから1/2インチまでのポートサイズに対応し、最大流量55 scfm（1557 l/分）のインライン直角圧力レギュレーターシリーズです。直角形状の本体は、供給空気を90度曲げて配管するため、従来のインライン型本体では直線的なクリアランスが大きすぎるような狭い配管構成にも設置できます。

本シリーズは、ねじ込み式バンジョー継手とプッシュ式チューブ継手の2種類のポート接続方式をご用意しています。バンジョーモデルは、入口と出口の両方にオスNPTまたはG（BSPP）ポート接続に対応しています。プッシュ式モデルは、入口に標準インチチューブ（1/4インチおよび3/8インチ）またはメートルチューブ（4mm～10mm）を、出口にオスNPTまたはGねじを接続できるため、工具不要で迅速な空気圧回路の組み立てが可能です。

全シリーズのレギュレータは自己減圧式で、設定圧力が低下すると下流側の余剰圧力を自動的に排出します。動作圧力範囲は入口で15～240 psig（1～17 bar）、調整圧力範囲は15～120 psig（1～8 bar）です。金属製のボウル構造と-10～70℃の周囲温度定格により、このシリーズは過酷な産業環境に適しています。

直角形状、多様な継手形状、幅広いポートサイズ対応といった特長を兼ね備えたこのシリーズは、従来のストレートボディ型レギュレータが設置できない空気圧回路における圧力調整のためのコンパクトなソリューションです。

主なエンジニアリング機能

• 直角ボディ形状- 入口から出口への経路を90度にすることで、スペースに制約のある空気圧アセンブリやパネルマウントシステムにおける設置長さを短縮できます。
• 自己減圧動作- 設定値が低下すると下流側の圧力を自動的に解放するため、ほとんどの回路構成において別途安全弁を設ける必要がありません。
• ねじ込み式バンジョーポートオプション- 入口と出口の両方でNPTおよびG（BSPP）ねじの両方の形式で直接パイプ接続が可能になり、既存のねじ込み式空気圧配管との統合が簡素化されます。
• プッシュトゥコネクト継手オプション- 入口にインチチューブ（1/4インチおよび3/8インチ）またはメートルチューブ（4mm、6mm、8mm、10mm）を取り付け可能で、工具不要で簡単に回路を組み立てられます。
• 最大流量55 scfm (1557 l/分) - 小型ボディの112 Bantamおよび113 Miniature Seriesレギュレータよりも高い流量容量を持ち、より大きな空気需要を持つアクチュエータや回路をサポートします。
• 広い入口圧力範囲- 15～240 psig (1～17 bar) の入口圧力に対応し、標準的な工場用空気供給システムから高圧供給システムまでをカバーします。
• 金属製ボウル構造- 耐久性に優れた金属製ボウルは、ポリマー製ボウルに比べて、汚染物質、油、機械的衝撃にさらされる工業環境において優れた耐性を発揮します。
• ロックナット調整- 圧力調整ノブには、試運転後に設定値を固定するためのロックナットが付属しており、機械の運転中に意図せず変更されるのを防ぎます。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

自動化とロボット工学

• ツール取り付けプレート周辺のクリアランスが限られているため、直線型レギュレータを取り付けられないロボットアセンブリのエンドオブアームツール。
• 直角形状を採用することでアセンブリ全体の設置面積を最小限に抑え、空気圧配管の複雑さを軽減できる空気圧回路基板およびマニホールドアセンブリ。
• 機械の再構成時にチューブの接続と切断を迅速に行うため、入口にプッシュ接続式のチューブ継手を使用したピックアンドプレースシステム。
• グリッパー、吸盤、または空気圧アクチュエータへの小型で制御された空気供給を必要とする多軸ロボット手首アセンブリ。追加スペースは最小限に抑える。

包装および加工

• 成形充填シール機では、レギュレーターは駆動部品と空気圧アクチュエーターの間の狭い機械フレーム内に収まる必要がある。
• 特定の下流圧力で調整された空気を必要とするチューブ充填およびキャッピング装置で、直角の本体が機械の構造部材に沿って配置されている。
• プッシュ接続式チューブ回路を備え、低力空気圧アクチュエータに制御された供給を行うラベリングおよび印刷装置。

医療機器および分析機器

• 直角レギュレーターの小型ボディは、コンパクトな医療機器筐体への搭載に適しているため、空気圧式投与・分注装置に最適です。
• 15～120 psigの調整済み空気を必要とする分析機器で、直角形状により限られた筐体形状に対応できます。
• 欧州の空気圧回路規格との互換性を確保するため、メートル法のプッシュフィット式継手を使用した実験室自動化装置。

半導体および電子機器

• ウェーハハンドリング装置およびダイボンディング装置において、メートル規格のチューブ継手を備えたコンパクトなインラインレギュレータが欧州規格の空気圧回路と統合されています。
• 回路基板組立機は、狭いパネル筐体内で動作するアクチュエータに、精密に制御された空気供給を必要とする。

一般産業およびパネル取り付け

• 直角ボディがパネルの背面と平行に配管を配線する、空気圧制御装置を内蔵した電気制御盤。
• インラインレギュレータによりコンパクトな設置面積でゾーン圧力調整を行う、空気圧バルブアイランドおよびマニホールドステーション。
• スピンドルアセンブリの近傍に制御された空気供給を必要とする工作機械用クーラント噴霧システム。

注文と型番構成

関連製品およびアクセサリー

• 112 Bantamシリーズ圧力レギュレータ- ポートサイズ1/8インチ～3/8インチ、ピストン式またはダイヤフラム式、流量最大23 scfmのコンパクトなモジュール式レギュレータ。https ://www.rosscontrols.com/en/series/112-bantam-series
• 113ミニチュアシリーズ圧力レギュレータ- ポートサイズ1/8インチおよび1/4インチ、流量最大40 scfmのインラインピストンまたはダイヤフラムレギュレータ。https ://www.rosscontrols.com/en/series/113-miniature-series
• 114ミッドサイズシリーズ圧力レギュレータ- ポートサイズ1/4インチ～1/2インチ、流量最大100 scfmのモジュラーマウントピストンレギュレータ。https ://www.rosscontrols.com/en/series/114-mid-size-series
• ROSS FRLフィルター- 上流空気処理用の微粒子および凝集フィルター。シリーズに対応しています。https ://www.rosscontrols.com/en/categories/36-air-preparation-frls

よくある質問（FAQ）

Q：ライトアングルシリーズにはどのようなポートサイズがありますか？

A：ライトアングルシリーズは、1/8インチ、1/4インチ、3/8インチ、1/2インチのポートサイズがあり、NPTとG（BSPP）の両方のねじ形状でご利用いただけます。

Q：このシリーズの最大流量容量はどれくらいですか？

A：ライトアングルシリーズは最大流量が55 scfm（1557 l/分）で、ROSS FRLシリーズの中で同サイズの製品の中で最も流量の高いレギュレーターです。

Q：調整可能な圧力範囲はどれくらいですか？

A：このシリーズは、下流側の圧力を15～120psig（1～8bar）の範囲で調整します。入口側の供給圧力は15～240psig（1～17bar）の範囲で調整可能です。

Q：このシリーズは自己救済的な性質を持っていますか？

A：はい。ライトアングルシリーズのレギュレーターはすべて自己減圧式で、設定値を下げると、別途リリーフバルブを必要とせずに、下流側の余剰圧力を自動的に排出します。

Q：どのような接続方式が利用できますか？

A:接続方式は2種類あります。オスNPTまたはG（BSPP）ポート2ネジ付きのねじ込み式バンジョー継手と、入口側でインチチューブ（1/4インチおよび3/8インチ）またはメートルチューブ（4mm、6mm、8mm、10mm）を受け入れるプッシュ接続継手です。

Q：周囲温度定格は何度ですか？

A：このシリーズは、周囲温度および媒体温度が華氏15度から160度（摂氏-10度から70度）まで対応しており、寒冷地の非暖房施設を含むほとんどの産業環境に適しています。

Q：このボウルは何の素材でできていますか？

A：ライトアングルシリーズは金属製のボウルを使用しており、ポリカーボネート製のものに比べて、衝撃、化学物質への曝露、および工業汚染物質に対する耐性が優れています。

Q：ストレートボディのレギュレーターではなく、直角ボディのレギュレーターを選ぶ理由は何ですか？

A：直角形状により、空気は90度回転して供給されるため、流れ方向に必要な設置長さを短縮できます。これは、パネルに取り付けられたアセンブリ、ロボットアーム先端ツール、および直線的なクリアランスが確保できない機械筐体などで特に有効です。

Q: このシリーズにG（BSPP）ねじ継手を使用できますか？

A：はい。型番に「D」が付くモデル（例：D5214A2010）は、両方のポートにG（BSPP）ネジが装備されています。Gネジのアウトレットを備えたプッシュ接続モデルも同様に識別されます。

Q：最大入口圧力はどれくらいですか？

A：最大入口圧力は240 psig（17 bar）で、これは標準的なROSS FRLシリーズの他のほとんどのレギュレーターの性能を上回り、より高圧の圧縮空気システムに対応します。

Q：このシリーズには圧力計は付属していますか？

A：直角シリーズは、側面から調整可能なインライン設置用に設計されています。圧力計ポートまたは圧力計は、アクセサリとして入手可能です。直角本体の構成に特化した圧力計オプションについては、ROSS Controlsにお問い合わせください。

Q：圧力設定値は調整後、どのように固定されるのですか？

A：本シリーズの圧力調整ノブにはロックナットが付いています。希望する下流圧力を設定した後、機械の運転中にノブが回転しないように、ロックナットを本体にしっかりと締め付けてください。

Q：このシリーズのCADモデルは入手可能ですか？

A： CADモデルの入手可能性については、rosscontrols.comにアクセスするか、ROSS Controls（(800) 438-7677）までお問い合わせください。

質問：この一連の装置の上流には、どの程度のろ過レベルが必要ですか？

A：本シリーズはろ過空気に対応しています。ROSS社は、内部シート面の微粒子汚染を防ぎ、レギュレーターの耐用年数を延ばすために、適切な上流側ろ過を推奨しています。

設置およびメンテナンスに関するガイドライン

• 直角シリーズを取り付ける際は、入口（ポート1）を供給側に、出口（ポート2）を下流側の回路に接続してください。流れの方向を逆にしないでください。
• バンジョーモデルの場合、ポート1とポート2の接続部を、モデル表に記載されている最大トルク値まで締め付けてください。締め付けすぎるとバンジョー本体が破損する恐れがありますので、記載されている値はあくまでも上限値としてご使用ください。
• プッシュ接続式モデルの場合は、加圧する前にチューブが止まるまで完全に挿入してください。チューブを軽く引っ張って接続を確認してください。コレットリリースを押さない限り、チューブは外れません。
• ねじシール剤は、オス側のポート2のねじ山にのみ塗布してください。バルブ内部通路の汚染を防ぐため、最初の2つのねじ山にはシール剤を塗布しないでください。
• 下流側の機器を接続する前に、調整ノブを時計回りに回すと圧力が上がり、反時計回りに回すと圧力が下がるので、出口圧力を設定してください。
• 希望の設定位置に達したら、振動や不意の接触による調整のずれを防ぐため、ロックナットを本体にしっかりと締め付けてください。
• 設定値を下げて下流側の圧力が速やかに低下することを確認することで、自己減圧動作を検証する。
• 日常的なメンテナンスを容易に行えるよう、調整ノブがアクセスしやすい位置に取り付けてください。直角本体は、調整作業を妨げない限り、どの位置にも設置可能です。
• 内部の座席表面を微粒子による損傷から保護するため、上流側の空気は少なくとも5ミクロンまでろ過されていることを確認してください。
• 初期加圧後、適切な漏洩検知液を用いてすべての接続部を点検し、漏れがないか確認してください。システムを稼働に戻す前に、漏れ箇所をすべて修理してください。
• 定格最大入口圧力240 psig（17 bar）を超えないでください。この制限を超える圧力は、本体の損傷や下流側の圧力制御不能な上昇を引き起こす可能性があります。
• メートル規格のプッシュフィット式チューブ継手を使用する設置においては、メートル規格のチューブ外径が継手の仕様と完全に一致していることを確認してください。チューブ外径が一致しないと、適切な接続とシールができなくなります。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

技術サポートは、ROSS Controls USA（電話番号：(800) 438-7677）またはrosscontrols.comのウェブサイトからご利用いただけます。

製品構成、寸法図、カタログのダウンロード、および設置に関する資料については、rosscontrols.comのROSS Controls製品ページをご覧いただくか、ROSS Controlsに直接お問い合わせください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/111-right-angle-series
