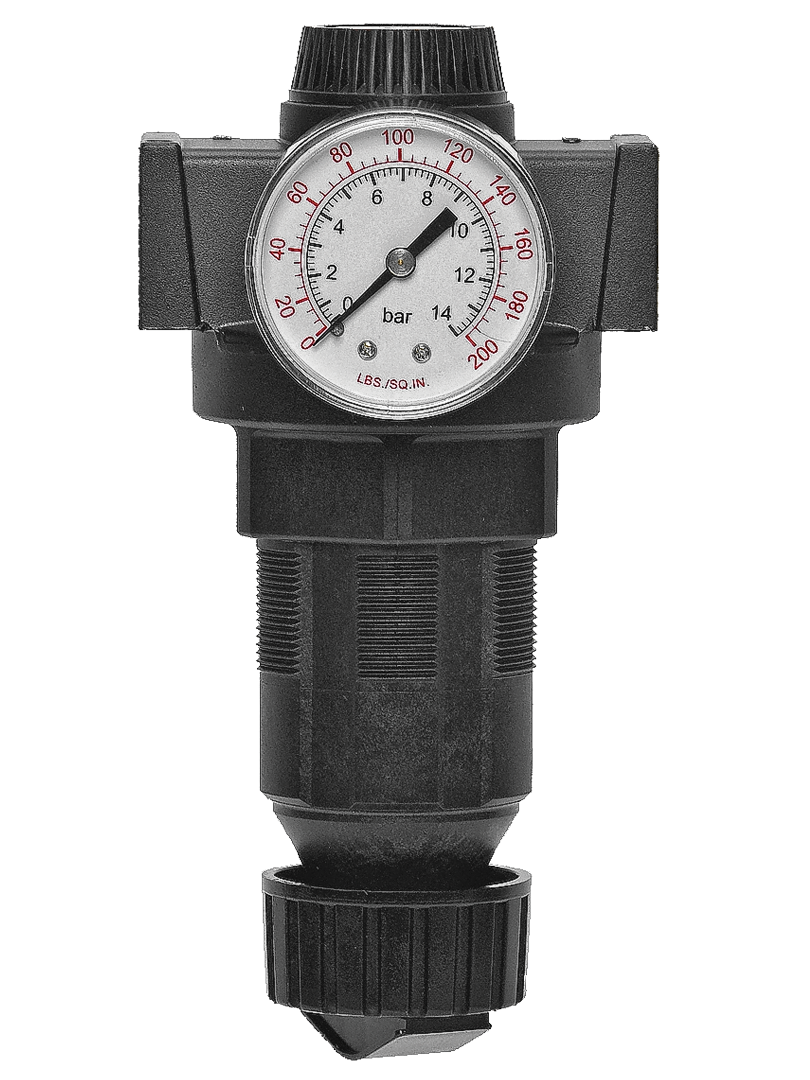

フルサイズシリーズ ポートサイズは1/4インチ～3/4インチ。 155 scfm (4490 l/分) までの流量

製品概要

ROSS Controlsのフルサイズシリーズは、1/4インチから3/4インチまでのポートサイズに対応するモジュラー式ダイヤフラム圧力レギュレーターのシリーズで、最大流量は155 scfm（4390 l/分）です。フルサイズ本体は3/4インチポートに対応し、他のフルサイズシリーズFRLコンポーネントとのモジュラー取り付け互換性を維持しているため、3/4インチポートサイズが必要な場合、ミッドサイズシリーズやMD3シリーズよりも高い流量を実現します。

本シリーズはダイヤフラム構造のみを採用しており、下流側の圧力変化に対する高い感度と、負荷変動下における迅速な圧力回復を実現しています。最大入口圧力は300 psig（21 bar）で、出口圧力は標準スプリングで最大175 psig（12 bar）まで調整可能、オプションの調整スプリングを使用すればさらに高く設定できます。

本シリーズは、0～50 psigから0～175 psigまでの3つの調整範囲、下流側の圧力解放用途向けの逆流機能、ノブまたはT型ハンドルによる調整、不正操作防止のための取り外し可能なロックキーなど、包括的な構成オプションを提供します。圧力計のオプションは標準で0～200 psig（0～14 bar）まで対応し、設置の柔軟性を高めるため、前面と背面に1/4 NPTゲージポートを備えています。

亜鉛製の本体と40～175°F（4～79°C）の周囲温度定格により、このシリーズはMD3シリーズと同様の高温の産業環境に適しています。パネルへの取り付けには、MD3およびMD4パネルの切り欠きと互換性のある2-1/16インチ（52mm）の穴が必要です。

主なエンジニアリング機能

• ポートサイズを3/4インチまで拡張 - モジュラーレギュレータのポートサイズを3/4インチまで拡張し、MD3シリーズ（最大1/2インチ）と高容量シリーズ（最小3/4インチ）の間のギャップを埋めます。
• ダイヤフラム構造- 下流側の負荷が変動する状況下でも高い感度と迅速な圧力応答を実現し、幅広い流量条件下で圧力設定が安定します。
• 最大流量155 scfm (4390 l/min) - ROSS FRLシリーズのモジュラー式圧力レギュレータの中で最高の流量容量を持ち、大型アクチュエータやマルチアクチュエータ回路に対応します。
• 最大入口圧力 300 psig (21 bar) - 高圧供給システム向けに設計されており、オプションのスプリングを使用することで、要求の厳しい用途向けに最大 175 psig (12 bar) の出口圧力を実現できます。
• 逆流オプション- 溶接ガンおよび下流側の圧力解放用途に利用可能で、単一の本体で制御された順方向圧力と迅速な排気機能を提供します。
• モジュール式マウント- 追加の継手なしでフルサイズシリーズのFRLフィルターおよびルブリケーターに直接接続し、コンパクトな一体型空気処理アセンブリを形成します。
• ノブとT型ハンドルによる調整- ほとんどの用途には標準のノブを使用。T型ハンドルは、より高い調整トルク、手袋を着用したままでも操作しやすい設計、および高バネ力による設定値の変更に適しています。
• 取り外し可能なロックキー- 試運転後の不正な設定値変更を防止します。調整が必要な場合は、キーを再装着できます。
• 広い温度範囲- 周囲温度40～175°F（4～79°C）に対応しており、BantamシリーズやMinitureシリーズよりも高温の産業環境に適しています。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

溶接および金属加工

• 高負荷抵抗溶接回路では、長時間の溶接シーケンスを通して電極の圧力を維持するために、十分な空気流量を確保できる3/4インチのポートサイズが必要です。
• ロボット式MIGおよびTIG溶接セルの空気圧回路では、モジュール式のフルサイズアセンブリが3/4インチの供給口を備えた集中型空気供給システムを提供します。
• 重工業製造における大口径空気圧クランプおよび固定回路。3/4インチの調整可能な供給により、高力でのワーク保持を支える。
• 溶接ガンの逆流回路は、直列逆流オプションを使用することで、3/4インチのポートサイズにおいて、溶接圧力の調整と溶接間の迅速な排気の両方を実現します。

自動車組立

• 板金工場のメインエア準備ステーションでは、モジュール式のフルサイズフィルター・レギュレーター・ルブリケーターアセンブリを使用して、単一の調整済み3/4インチソースから複数の下流回路にエアを供給します。
• 高トルク組立工具用に、100～175psigの圧力で調整された3/4インチの空気を必要とする組立ライン用空気圧工具供給ライザー。
• 3/4インチのポートサイズによって実現される高流量で、複数のアクチュエータを同時に動作させるための送電ライン空気圧回路。
• 塗装ブース用アクチュエータは、加熱式塗料硬化環境において、フルサイズシリーズの高温環境定格を利用して供給されます。

産業用空気圧機器

• 大口径シリンダ供給回路では、155 scfmの流量容量により、アクチュエータの高速作動時における圧力低下を防ぎます。
• 高圧の3/4インチ調整空気によって一定のプレス力を維持する空気圧プレスおよび成形機の供給。
• 各加工ステーションで集中型空気供給を行うためのモジュール式フルサイズアセンブリを採用したマルチアクチュエータ加工センター。
• 適切なスプリングオプションを使用することで、125～175psigの範囲で出口圧力を調整できる高圧空気圧回路。

石油・ガスおよびプロセス産業

• プロセスプラントの空気圧パネルにおける計装用空気供給。空気圧バルブ位置決め装置用に、高圧の調整済み3/4インチ空気が必要。
• プロセスプラント環境で使用されるアクチュエータ電源レギュレータは、周囲温度定格が華氏175度であるため、プロセス機器からの熱に対応できます。
• 遠隔地の空気圧計器用エア供給ポイントに設置するモジュール式FRLアセンブリ。フルサイズフィルターとレギュレーターを1つのアセンブリに統合しています。

注文と型番構成

関連製品およびアクセサリー

• MD3シリーズ圧力レギュレータ- モジュラー式ダイヤフラムレギュレータ、ポートサイズ1/4インチ～1/2インチ、流量最大120 scfm、出口圧力最大200 psig。https ://www.rosscontrols.com/en/series/115-md3-series
• MD4シリーズ圧力レギュレータ- モジュラーダイヤフラムレギュレータ、ポートサイズ3/8インチ～3/4インチ、流量最大220 scfm、最高流量のモジュラーレギュレータ。https ://www.rosscontrols.com/en/series/117-md4-series
• 118 高容量シリーズ圧力レギュレータ- ポートサイズ3/4インチ～1-1/2インチ、流量最大800 scfmの高流量用途向けインラインピストンレギュレータ。https ://www.rosscontrols.com/en/series/118-high-capacity-series
• ROSS FRLフィルター フルサイズシリーズ- フルサイズシリーズレギュレーターとのモジュール式アセンブリ用のフルサイズシリーズフィルター。https ://www.rosscontrols.com/en/categories/36-air-preparation-frls

よくある質問（FAQ）

Q：フルサイズシリーズにはどのようなポートサイズがありますか？

A：フルサイズシリーズは、1/4インチ、3/8インチ、1/2インチ、3/4インチのポートサイズがあり、NPTFとG（BSPP）の両方のネジ形状でご利用いただけます。

質問：最大流量容量はどれくらいですか？

A：フルサイズシリーズは、最大流量が155 scfm（4390 l/分）で、ROSS FRLシリーズのモジュラーレギュレーターの中で最高の流量を誇ります。

Q：フルサイズシリーズはMD3シリーズとどのように違うのですか？

A：フルサイズシリーズは、MD3シリーズにはない3/4インチポートサイズを追加し、最大流量も高くなっています（155 scfm vs. 120 scfm）。MD3シリーズは、最大出口圧力範囲が広く（200 psig vs. 175 psig）、ゲージや調整オプションが豊富な構成可能なモデル番号を備えています。3/4インチポートが必要な場合はフルサイズシリーズを、より高い出口圧力や構成可能なモデル番号が優先される場合はMD3シリーズを選択してください。

Q：最大入口圧力はどれくらいですか？

A：最大入口圧力は300 psig（21 bar）です。

Q：フルサイズシリーズは、どのくらいの吐出圧力まで調整できますか？

A：標準モデルは、0～175 psigのスプリングを使用して最大175 psig（12 bar）まで圧力を調整できます。その他の範囲に対応するオプションの調整スプリングもご用意しています。標準範囲は、0～50 psig、0～125 psig、0～175 psigの3種類です。

Q：このシリーズは自己救済的な性質を持っていますか？

A：はい。フルサイズシリーズは標準で自己減圧機能を備えており、設定値を下げると下流側の余剰圧力を自動的に排出します。非減圧構成をご希望の場合は、ROSS Controlsまでお問い合わせください。

Q：逆流オプションとは何ですか？

A：逆流式モデルは、順方向では一定の圧力を維持し、逆方向では素早く排気を行う設計で、溶接間の圧力解放を迅速に行う必要がある溶接ガン回路に適しています。0～125psigの圧力範囲で、ノブまたはT型ハンドルによる調整が可能です。

Q：どのような調整方法が利用できますか？

A：ノブ式とT型ハンドル式の調整オプションがあります。T型ハンドル式は、より大きな調整トルクが得られるため、スプリング力の高い設定ポイントを設定でき、手袋を着用したままでも操作しやすい設計になっています。

Q：フルサイズモデルには圧力計が付属していますか？

A：はい。各レギュレーターには、0～200 psig（0～14 bar）の圧力計が付属しており、前面と背面の両方に1/4 NPTゲージポートが付いています。

Q：パネル取り付けに必要な穴はどれですか？

A：フルサイズシリーズには、MD3およびMD4シリーズと同様に、2-1/16インチ（52mm）のパネル取り付け穴が必要です。

Q：どのような素材がボディに使用されていますか？

A：本体は亜鉛製です。ドームはナイロン製、またはオプションで0～175psigのスプリング付きアルミニウム製です。ノブはアセタール製です。シールはニトリル製です。

Q：G（BSPP）ネジ規格のモデルはありますか？

A：はい。Gネジモデルは、型番の先頭に「C」を付けることで入手可能です（例：0～125psigの3/4インチGネジレギュレーターの場合はC5211B5027）。

Q：周囲温度の範囲はどれくらいですか？

A：フルサイズシリーズは、華氏40～175度（摂氏4～79度）の温度範囲に対応しており、より温暖な産業環境にも適しています。

Q：フルサイズとMD3シリーズのモジュール式コンポーネントを混在させることはできますか？

A：フルサイズシリーズとMD3シリーズのコンポーネントは、パネル取り付け穴の直径が2-1/16インチ（52mm）で共通ですが、モジュール式インターフェースの寸法が異なります。モジュール式アセンブリでシリーズコンポーネントを混在させる前に、互換性を確認するためROSS Controls社にお問い合わせください。

設置およびメンテナンスに関するガイドライン

• フルサイズシリーズは、入口ポートを供給側に、出口ポートを下流側の回路に接続して設置してください。標準モデル（逆流防止型）では、逆流させないでください。
• モジュール式アセンブリの場合、加圧前にすべてのフルサイズシリーズのインターフェース接続部を正しく位置合わせしてください。モジュール面の位置ずれは、漏れやポート間の汚染の原因となります。
• ねじシール剤は、オス側のポート接続部のみに塗布してください。バルブ内部部品の汚染を防ぐため、最初の2つのねじ山にはシール剤を塗布しないでください。
• ドームを取り外す際は、ドーム上部から少なくとも16mm（0.63インチ）の隙間を確保してください。キャップを取り外す際は、キャップ下部から少なくとも13mm（0.5インチ）の隙間を確保してください。
• 下流に負荷がかかっていない状態で、調整ノブまたはT字型ハンドルを時計回りに回すと圧力が上がり、反時計回りに回すと圧力が下がります。
• 調整中はゲージを監視し、ロックする前に出口圧力が設定値に達していることを確認してください。
• 最終設定値の確認後、ロックキーを取り外すか、安全な場所に保管してください。
• 逆流式モデルの場合は、機械を稼働させる前に、順方向圧力制御と逆方向排気の両方をテストしてください。
• 入口圧力は300 psig（21 bar）を超えないようにしてください。
• パネルに取り付ける場合は、2-1/16インチ（52mm）の穴を使用し、ゲージがメンテナンス位置からアクセスできることを確認してください。
• 初期加圧後、適切な漏洩検知方法を用いて、すべての接続部からの漏洩を点検してください。
• 上流側のろ過装置が、レギュレーターを微粒子汚染から保護していることを確認してください。ニトリル製シールと真鍮製バルブシートは、硬い微粒子による損傷を受けやすいです。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

技術サポートは、ROSS Controls USA（電話番号：(800) 438-7677）またはrosscontrols.comのウェブサイトからご利用いただけます。

製品構成、寸法図、モジュール組立に関する資料、カタログのダウンロードについては、rosscontrols.comのROSS Controlsフルサイズシリーズ製品ページをご覧いただくか、ROSS Controlsに直接お問い合わせください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/116-full-size-series
