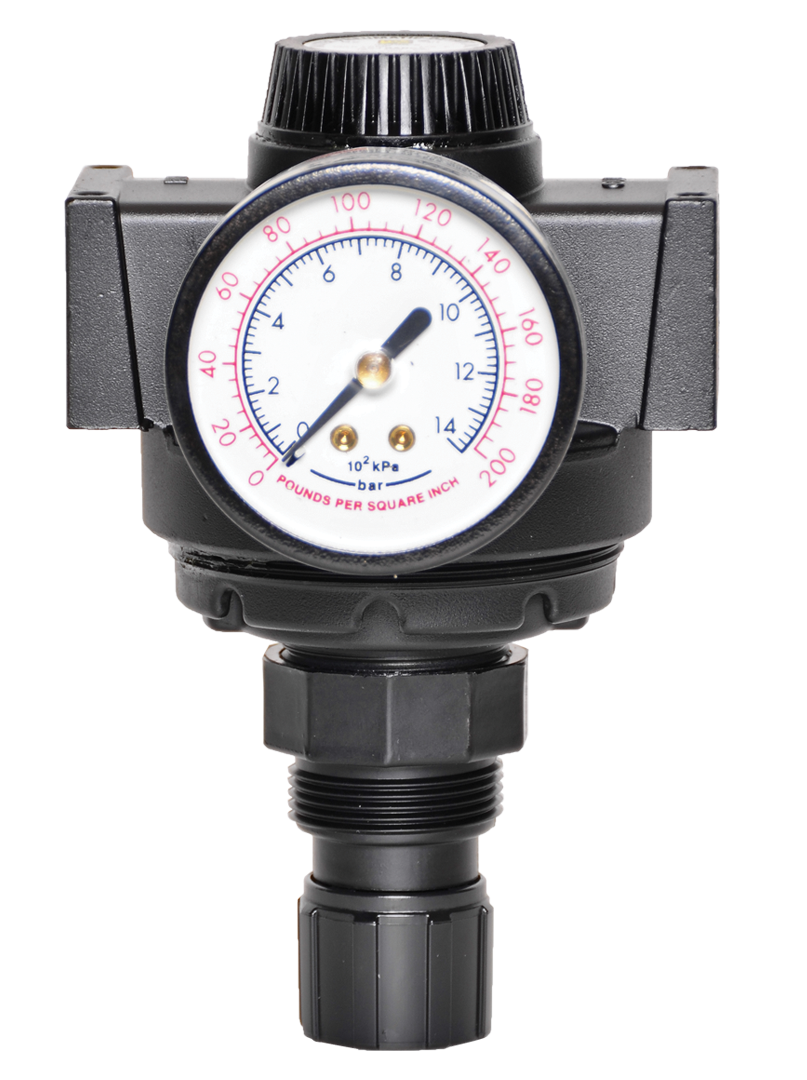

フルサイズプレシジョンシリーズ ポートサイズは1/4インチ～3/4インチ。 155 scfm (4490 l/分) までの流量
製品カタログ
- モジュール式取り付け
- ダイヤフラム構造
- セルフリリーフ
読み込んでいます...
読み込んでいます...
製品概要
ROSS Controlsは、最大155 scfm（4490 l/分）の流量容量で、正確かつ再現性の高い出口圧力制御を必要とする産業用途向けに設計された、フルサイズのモジュール式精密圧力レギュレータシリーズです。1/4インチ、3/8インチ、1/2インチ、3/4インチのポートサイズが用意されており、最大300 psig（21 bar）の入口供給圧力に対応し、15～250 psig（1～17 bar）の調整済み出口圧力を提供します。標準範囲は15～200 psig（1～13.8 bar）です。
本シリーズは、内部パイロット設計のダイヤフラム構造を採用しています。この構造により、工具作動時に発生する下流側の圧力変動からレギュレータのセンシング部を分離することで、空気圧工具のトルク制御性能が向上します。この内部パイロット構造は、広いダイヤフラムセンシング面積と小さなバルブシート形状と相まって、幅広い流量範囲において圧力設定値を3 psig（0.2 bar）以内に維持します。この性能レベルは、組立ラインにおける安定したトルク出力に直結します。
モジュール式レギュレータである本シリーズは、ROSS FRLマニホールドアセンブリへの組み込みを前提として設計されており、配管継手を介することなく、モジュール式フィルタ、潤滑装置、その他の準備装置に直接接続できます。このモジュール設計により、接続部での圧力損失を最小限に抑えたコンパクトなFRLステーションの構築が可能になり、個々のモジュールを交換することでメンテナンスも簡素化されます。
自己減圧設計により、設定値を下げると必ず下流側の圧力がレギュレータ本体を通して逆流するため、新しい設定値を超える圧力上昇を防ぎ、ほとんどの空気圧回路で別途下流側リリーフ装置を設ける必要がなくなります。NPTFおよびG（BSPP）の2種類のねじ規格に対応しており、前面と背面の1/4インチNPTゲージポートにより、どちらの方向からの圧力も監視できます。
主なエンジニアリング機能
- 内部パイロットダイヤフラム設計- 精密な内部パイロット配置により、下流側の圧力変動がセンシング素子から隔離され、圧力設定を3 psig (0.2 bar)以内に維持し、あらゆる流量条件下で空気圧工具のトルク制御が向上します。
- モジュール式取り付け互換性- ROSS FRLモジュール式マニホールドアセンブリに直接統合できるように設計されており、モジュール間の配管継手なしで、コンパクトなフィルター・レギュレーター・ルブリケーターの組み合わせを実現します。
- 自己減圧設計- 設定値が低下すると、レギュレータ本体を通して下流側の圧力を自動的に排出するため、ほとんどの用途で下流側の別個の安全弁が不要になり、回路設計が簡素化されます。
- 高流量容量- 3/4インチポート構成で最大155 scfm（4490 l/分）の流量を供給し、高需要のマルチツールステーションや中央FRL供給ポイントをサポートします。
- 幅広い圧力範囲- 標準範囲は15～200 psig（1～13.8 bar）の出口圧力に対応し、オプションのスプリングを使用することで15～250 psig（1～17 bar）まで拡張でき、高圧工具やプロセス要件に対応します。
- 高い入口圧力定格- 最大300 psig (21 bar) の入口供給圧力に対応し、高圧ヘッダーや圧縮ガスシステムに対応しながら、下流に正確な作動圧力を供給します。
- デュアルゲージポートの向き- 前面と背面に1/4インチNPTゲージポートがあり、圧力計をどちらの向きでも取り付けることができ、0～200psig（0～14bar）のゲージをアクセサリとして選択できます。
- パネル取り付け機能- 2-1/16インチ（52 mm）の切り欠きを通してパネルに取り付けることができ、制御盤や操作ステーションにフラッシュマウントできます。
- NPTFおよびGネジ規格に対応 - 世界中の空気圧システムとの互換性を確保するため、NPTFおよびG（BSPP）ネジ規格の両方をご用意しています。
- 亜鉛製本体構造- ダイキャスト亜鉛製の本体にナイロン製ドーム（高圧スプリング付きアルミニウム製ドームも選択可能）とアセタール製ノブを採用し、工業環境における耐久性を実現しています。
技術仕様
一般仕様
| パラメータ | 仕様 |
| シリーズ | フルサイズ精密 |
| 工事 | ダイヤフラム、自己減圧式（非減圧式オプションもございます。ROSSにご相談ください） |
| 取り付け | モジュール式またはインライン式 |
| ポートサイズ | 1/4インチ、3/8インチ、1/2インチ、3/4インチ |
| スレッドの種類 | NPTF（米国規格）およびG（BSPP/ISO規格） |
| 最大流量 | 155 scfm (4490 l/分) |
| 入口圧力（最大） | 300 psig (21 bar) |
| 出口圧力範囲（標準） | 15～200 psig（1～13.8 bar） |
| 出口圧力範囲（オプション） | 15～250 psig（1～17 bar） |
| 圧力計ポート | 1/4インチNPT、前面と背面 |
| 圧力計（オプション） | 0～200 psig（0～14 bar） |
| パネル取り付け穴 | 直径2-1/16インチ（52mm） |
| フローメディア | ろ過された圧縮空気 |
| 本体材質 | 亜鉛 |
| ドーム材 | ナイロン（標準）、アルミニウム（オプションの0～175psigスプリング付き） |
| ノブの材質 | アセタール |
| シール材 | ニトリル（標準） |
| バルブ材質 | 真鍮 |
| バルブキャップの材質 | ナイロン |
| 寸法（長さ×高さ×幅、ゲージを除く） | 3.5インチ x 4.2インチ x 1.3インチ (89 x 106 x 33 mm) |
| 深さ（ゲージより小さい） | 2.8インチ（71mm） |
| 重量（ゲージ数が少ない場合） | 2.06ポンド（0.92kg） |
| 圧力精度 | 設定値は3 psig（0.2 bar）以内に維持されます。 |
温度定格
温度制限は、周囲環境と圧縮空気媒体の両方に適用されます。
| 構成 | 周囲温度 | 培地温度 |
| 標準品（ニトリルシール） | 40～125°F（4～52°C） | 40～125°F（4～52°C） |
流量性能データ
流量性能は、入口圧力100 psig（6.9 bar）で測定されています。流量容量はポートサイズによって異なり、3/4インチポートサイズでは最大155 scfmとなります。
| ポートサイズ | 最大流量 scfm (l/min) | 入口圧力 psig | 出口圧力 psig (bar) | 重量（ポンド／キログラム） |
| 1/4インチ | 約55 (1558) | 最大300 | 15-200 (1-13.8) 標準 | 2.06 (0.92) |
| 3/8インチ | 約90（2549） | 最大300 | 15-200 (1-13.8) 標準 | 2.06 (0.92) |
| 1/2インチ | 約130（3682） | 最大300 | 15-200 (1-13.8) 標準 | 2.06 (0.92) |
| 3/4インチ | 155 (4490) | 最大300 | 15-200 (1-13.8) 標準 | 2.06 (0.92) |
認証およびコンプライアンス
| 認証／規格 | 詳細 |
| ねじ規格 | ANSI/ASME B1.20.3 に基づく NPTF および ISO 228-1 に基づく G (BSPP)。 |
| モジュール互換性 | ROSS Controls社のモジュール式FRLシステムとの統合を前提として、標準的なモジュール式ポート間隔およびマニホールドインターフェース寸法に準拠して設計されています。 |
| CEマーキングの適用資格 | EU機械指令への準拠を前提に設計されています。具体的な認証書類については、ROSS Controls社にお問い合わせください。 |
代表的な用途と産業分野
自動車および組立製造
- 組立ステーションにおける空気圧式トルクツール（ナットランナー、パルスツール、トルクレンチ）への精密な空気供給。3 psigの圧力精度範囲により、トルクのばらつきを直接的に制限し、締結部品の接合品質を確保します。
- マルチスピンドル組立セルFRLステーションの供給制御は、単一の安定化回路から複数のツールを同時に稼働させる生産ライン向けであり、変動する総需要に対して一定の圧力を維持する必要がある。
- ロボット組立装置およびマテリアルハンドリング装置における、空気圧グリッパー、吸盤、および空気圧アクチュエータ用のロボットアーム先端工具供給制御。
- エンジンおよびトランスミッション組立ラインでは、良品と不良品を区別するために安定した基準圧力を必要とする、高感度な漏れ試験および流量試験用治具に、コンディショニング装置を供給します。
- 自動塗装セルにおけるスプレーガンの位置決めおよび部品固定を制御する空気圧アクチュエータに関する、車体塗装設備供給に関する規制。
一般製造および加工
- CNCマシニングセンターにおける空気圧式ワーク保持用の高精度クランプおよび治具。一定のクランプ力により、部品の位置決め再現性と表面仕上げ品質が確保されます。
- プレス加工および成形加工におけるプレスクッション供給制御では、空気圧が金属プレス加工時の金型クッション力を制御し、部品の絞り深さとスプリングバックに直接影響を与える。
- スプレーコーティングおよび潤滑システムは、潤滑剤塗布、接着剤塗布、および部品洗浄ステーションにおける噴霧圧力を制御するための供給調整機能を備えています。
- プラスチックブロー成形および熱成形プロセスにおける空気供給の調整では、一定の成形圧力が部品の肉厚の均一性を決定する。
- 高速自動包装装置におけるサイクルタイムとスループットの一貫性を確保するための、パレタイザーおよび包装ライン用アクチュエータの電源制御。
モジュール式FRLステーション統合
- シリーズ精密レギュレータと上流側のろ過装置、下流側の潤滑装置をモジュール式マニホールドアセンブリに組み合わせた中央圧縮空気供給準備ステーション。共通のサービスポイントから複数の下流側の空気圧回路に供給する。
- 大規模施設において、建物全体の給水量を精密なレベルまで制御することが困難な場合、ゾーン圧力制御によって、使用箇所に設置されたゾーンレギュレーターが必要な精度を実現します。
- 冗長構成のFRLステーションは、遮断弁を備えた2つの直列ユニットを並列に接続することで、生産を中断することなく一方のユニットの保守点検を可能にする。
- 高精度加工装置におけるエアベアリング、ツールチェンジャー、およびドローバー作動のための工作機械用空気圧回路供給調整装置。
空気圧制御システム
- 安定した供給圧力を必要とする空気圧式方向制御弁用のパイロット供給調整装置。これにより、弁の応答時間とアクチュエータの速度を一定に保つことができる。
- 差圧計測機器における電源供給制御。供給安定性は測定精度にとって極めて重要である。
- ポジショナーによる空気圧作動式プロセス制御弁の供給制御。正確な供給圧力により、アクチュエータの適切なサイズ選定と弁の制御能力が確保されます。
- 空気圧式プレスブレーキとせん断アクチュエータは、一定の圧力によって一定の力とストローク速度を生み出し、板金加工の品質を向上させるための供給制御を行います。
注文と型番構成
ROSSは、ポートサイズと圧力範囲に基づいて型番を使用します。標準圧力範囲は15～200 psig（1～13.8 bar）と15～250 psig（1～17.2 bar）の2種類です。G（BSPP）ねじモデルにはCが接頭辞として付きます。
|
型番の例： 5213C2018 - 1/4インチ NPTF、15～200 psig 範囲 5213C3018 - 3/8インチ NPTF、15～200 psig 範囲 5213C4018 - 1/2インチ NPTF、15～200 psig 範囲 5213C5018 - 3/4インチ NPTF、15～200 psig 範囲 5214C2018 - 1/4インチ NPTF、15～250 psig 範囲 5214C3018 - 3/8インチ NPTF、15～250 psig 範囲 5214C4018 - 1/2インチ NPTF、15～250 psig 範囲 5214C5018 - 3/4インチ NPTF、15～250 psig 範囲 接頭辞C = G (BSPP/ISO) ねじ (例: C5213C2018 = 1/4インチ G、15-200 psig) 5213 = 15～200 psigの圧力範囲シリーズ 5214 = 15～250 psigの圧力範囲シリーズ C = 本体改訂コード 2/3/4/5 = ポートサイズ（2=1/4、3=3/8、4=1/2、5=3/4） 018 = 設定コード |
標準圧力範囲：15～200 psig（1～13.8 bar）。オプションでより高い圧力範囲：15～250 psig（1～17.2 bar） - より高い圧力範囲をご希望の場合は、モデル5214シリーズをご指定ください。
ドームを取り外す際のクリアランスを確保するには、寸法Bに0.63インチ（16mm）を追加する必要があります。キャップを取り外す際のクリアランスを確保するには、寸法Cに0.5インチ（13mm）を追加する必要があります。これらの寸法を考慮して、スペースプランニングを行ってください。
G（BSPP）ねじモデルは、接頭辞Cで識別されます（例：C5213C2018）。ご注文前にねじ規格をご確認ください。
レギュレータの設定値を上げた際に下流側の圧力を維持する必要がある場合は、非リリーフオプションをご利用いただけます。非リリーフモデルの構成については、ROSS Controls社にお問い合わせください。
圧力計（0～200 psig）とパネル取り付けナットは付属品としてご用意しております。ゲージポートは前面と背面ともに1/4インチNPTです。
標準型番 - 15～200 psig 範囲
| ポートサイズ | 糸 | 圧力範囲 psig (bar) | 型番 |
| 1/4インチ | NPTF | 15-200 (1-13.8) | 5213C2018 |
| 3/8インチ | NPTF | 15-200 (1-13.8) | 5213C3018 |
| 1/2インチ | NPTF | 15-200 (1-13.8) | 5213C4018 |
| 3/4インチ | NPTF | 15-200 (1-13.8) | 5213C5018 |
| 1/4インチ | G（BSPP） | 15-200 (1-13.8) | C5213C2018 |
| 3/8インチ | G（BSPP） | 15-200 (1-13.8) | C5213C3018 |
| 1/2インチ | G（BSPP） | 15-200 (1-13.8) | C5213C4018 |
| 3/4インチ | G（BSPP） | 15-200 (1-13.8) | C5213C5018 |
標準型番 - 15～250 psigの範囲
| ポートサイズ | 糸 | 圧力範囲 psig (bar) | 型番 |
| 1/4インチ | NPTF | 15-250 (1-17.2) | 5214C2018 |
| 3/8インチ | NPTF | 15-250 (1-17.2) | 5214C3018 |
| 1/2インチ | NPTF | 15-250 (1-17.2) | 5214C4018 |
| 3/4インチ | NPTF | 15-250 (1-17.2) | 5214C5018 |
アクセサリー
圧力計
ROSS Controls社は、本シリーズの1/4インチNPTゲージポートに対応した0～200psig（0～14bar）の圧力計を提供しています。前面と背面にポートが配置されているため、設置レイアウトに合わせて最もアクセスしやすい向きでゲージを取り付けることができます。
パネルマウントナット
パネル取り付けナットは、2-1/16インチ（52mm）のパネル開口部を通してシリーズを埋め込み取り付けするためのものです。制御盤への設置において、レギュレータを固定し、パネル前面からアクセスする必要がある場合に必要です。
モジュール式FRLコンポーネント
本シリーズは、ROSS Controls社のフィルター、潤滑装置、その他のFRLコンポーネントとのモジュール接続を前提として設計されています。モジュール式マニホールドアセンブリにより、複数のユニットを組み合わせてコンパクトなサービスステーションを構築できます。
関連製品およびアクセサリー
- 120シリーズ小型精密レギュレータ- 1/8インチおよび1/4インチポートサイズに対応したインライン精密レギュレータ。流量は最大40 scfmで、小型機器や計装用空気設備に最適です。https ://www.rosscontrols.com/en/series/120-miniature-precision-series
- 122シリーズMD4精密レギュレータ- 3/8インチ～3/4インチポート、最大流量170 scfm、MD4 FRLマニホールドシステム用、モジュール式MD4プラットフォーム精密レギュレータ。https ://www.rosscontrols.com/en/series/122-md4-precision-series
- 123シリーズ高容量精密レギュレータ- 3/4インチ～1-1/2インチポート対応、流量最大800 scfmのインライン高容量精密レギュレータ。中央供給制御用。https ://www.rosscontrols.com/en/series/123-high-capacity-precision-series
- 124シリーズ フルサイズ リモートパイロットレギュレータ- シリーズと同じボディプラットフォームを採用したフルサイズモジュール式リモートパイロットレギュレータで、リモート圧力設定ポイント機能が追加されています。https ://www.rosscontrols.com/en/series/124-full-size-series-remote-pilot-reg
- ROSS FRLフィルター（フルサイズシリーズ） - 精密レギュレーターの手前で微粒子を除去する、上流空気処理用のフルサイズモジュール式フィルター。https ://www.rosscontrols.com/en/categories/filters
- ROSS FRL ルブリケーター（フルサイズシリーズ） - 精密レギュレーター後の工具供給回路へのオイルミスト導入用フルサイズモジュール式ルブリケーター。https ://www.rosscontrols.com/en/categories/lubricators
よくある質問（FAQ）
Q：内部パイロットレギュレーターとは何ですか？また、標準的なレギュレーターとはどのように異なりますか？
A：内部パイロットレギュレータは、小型の補助パイロット回路を使用して下流側の圧力を検知し、メインバルブを制御します。これにより、検知素子が下流側の圧力変動から分離され、流量変動に対する制御精度が向上し、圧力低下も少なくなります。本シリーズは3 psig（0.2 bar）以内の圧力を維持します。この精度は、トルクツールの再現性を直接的に向上させます。
Q：このシリーズの最大流量容量はどれくらいですか？
A：このシリーズは、3/4インチのポートサイズで最大155 scfm（4490 l/分）の流量を実現します。流量容量はポートサイズによって異なり、1/4インチで約55 scfm、3/4インチで最大155 scfmの範囲です。より高い流量精度制御が必要な場合は、より大きなポートサイズを備えた123シリーズ（800 scfm）を検討してください。
Q：このシリーズはモジュール式のFRLアセンブリに使用できますか？
A：はい。このシリーズは、フィルターや潤滑装置などのROSS Controls製FRLコンポーネントとのモジュール式取り付けを前提に設計されています。モジュール接続により、配管継手が不要になり、圧力損失が低減され、コンパクトでメンテナンスが容易なFRLステーションが実現します。
Q：利用可能な圧力範囲は？
A： 5213シリーズの標準圧力範囲は15～200psig（1～13.8bar）です。5214シリーズでは、内部スプリングとナイロン製ドームの代わりにアルミニウム製ドームを使用することで、15～250psig（1～17.2bar）の拡張圧力範囲が利用可能です。
質問：最大入口供給圧力はどれくらいですか？
A：このシリーズは、最大300 psig（21 bar）の入口供給圧力に対応しています。これにより、高圧ヘッダーシステムや高圧ガスボンベに対応しつつ、15～250 psigの出口圧力範囲で調整された作動圧力を供給します。
質問：緩和効果のない選択肢はありますか？
A：はい。標準シリーズは自己減圧式ですが、入口圧力が設定値以下になった場合でも下流圧力を維持する必要がある用途向けに、非減圧式オプションもご用意しています。非減圧式モデルの構成については、ROSS Controlsまでお問い合わせください。
Q：このシリーズはコントロールパネルにどのように取り付けられますか？
A：パネルへの取り付けは、オプションのパネル取り付けナットを使用して、直径2-1/16インチ（52mm）の切り欠きを通して行います。ゲージを含まないレギュレーター本体の奥行きは2.8インチ（71mm）で、パネルの裏側に収まるようにする必要があります。ドームを取り外すには、取り付けたユニットの上部にさらに0.63インチ（16mm）のクリアランスが必要です。
Q：ゲージポートの仕様を教えてください。
A：このシリーズには、前面と背面に1/4インチNPTゲージポートが装備されています。対応ゲージの測定範囲は0～200psig（0～14bar）です。ゲージを1つのポートのみに取り付ける場合は、使用しない方のポートを必ず1/4インチNPTプラグで塞いでください。
Q：どのようなねじ規格が利用可能ですか？
A： NPTF（米国規格テーパー管ねじ、ドライシール）が標準です。G（BSPP、ISO 228-1）ねじモデルもご用意しており、型番の接頭辞Cで識別されます。既存の配管とのねじの互換性の問題を避けるため、ご注文前に必要なねじ規格をご確認ください。
Q：不正操作防止のために、調整ノブを取り外すことはできますか？
A：はい。調整ノブは取り外し可能で、希望の圧力を設定した後、引き抜くことで製造現場での不正操作防止に役立ちます。ノブは今後の設定値調整のために保管しておいてください。
質問：上流工程で必要なろ過レベルはどの程度ですか？
A：バルブシートとダイヤフラムを保護するため、シリーズの上流側に最低5ミクロンの微粒子ろ過装置を設置することをお勧めします。フルサイズFRLプラットフォーム向けに設計されたROSS Controlsのモジュール式フィルターは、継手なしでシリーズに直接接続できます。
Q：動作温度範囲はどのくらいですか？
A：標準ニトリルシールを備えた本シリーズは、周囲温度および媒体温度ともに4℃～52℃（40°F～125°F）の範囲で動作します。これは、一般的な屋内産業環境をカバーしています。より高温の用途については、ROSS Controlsのエンジニアリング部門にご相談ください。
設置およびメンテナンスに関するガイドライン
- 精密レギュレーターのバルブシートとダイヤフラムを汚染から保護するため、最低5ミクロンの粒子状フィルターを上流側に取り付けてください。
- 取り付け方向は問いませんが、最適なメンテナンス性を確保するためには、ゲージポートにアクセス可能な垂直取り付けをお勧めします。
- モジュール式設置の場合は、ROSS Controlsのモジュール式マニホールド組立手順に従って、ポートの位置合わせとモジュール間の密閉が適切に行われるようにしてください。
- 入口供給圧力が最大300 psig（21 bar）を超えないようにしてください。この制限を超えると、ダイヤフラムおよび内部シール部品が損傷する可能性があります。
- 調整ノブを時計回りに回すと圧力が上がり、反時計回りに回すと圧力が下がります。希望の出口圧力を設定してください。下流側の圧力計ポートに校正済みの圧力計を取り付けて確認してください。
- 拡張範囲スプリングオプションを使用する場合でも、出口圧力は250 psig（17 bar）を超えないようにしてください。定格圧力制限を超えて運転すると、レギュレーターの寿命が短くなります。
- パネルに取り付ける場合は、直径2-1/16インチ（52mm）の切り欠きを使用し、オプションのパネル取り付けナットで固定してください。取り付けたユニットの上部に、ドームを取り外すための0.63インチ（16mm）のクリアランスを確保してください。
- ゲージを1つだけ取り付ける場合は、使用していない1/4インチNPTゲージポートを塞いでください。ゲージポートが開いていると、調整された圧力で空気が制御されずに放出される原因となります。
- 周囲の動作温度が40～125°F（4～52°C）の範囲内であることを確認してください。この範囲外の温度では、ダイヤフラムの性能とシールの完全性が低下します。
- 設置後、完全な運転サイクルテストを実施してください。設定圧力を最大まで上げて出力を確認し、最小まで下げて自己減圧動作と下流側の圧力降下を確認します。
保証とグローバルサポート
ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。
本シリーズの技術サポートおよびアプリケーションサポートは、ROSS Controls USA（(800) 438-7677）を通じてご利用いただけます。また、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のROSSオフィスを通じてグローバルサポートも提供しています。
本シリーズの交換部品、シールキット、およびサービス関連資料は、ROSS Controls社およびその正規販売代理店ネットワークを通じて入手可能です。
製品構成ツール、技術データのダウンロード、寸法図、販売代理店検索サービスについては、rosscontrols.comをご覧ください。
