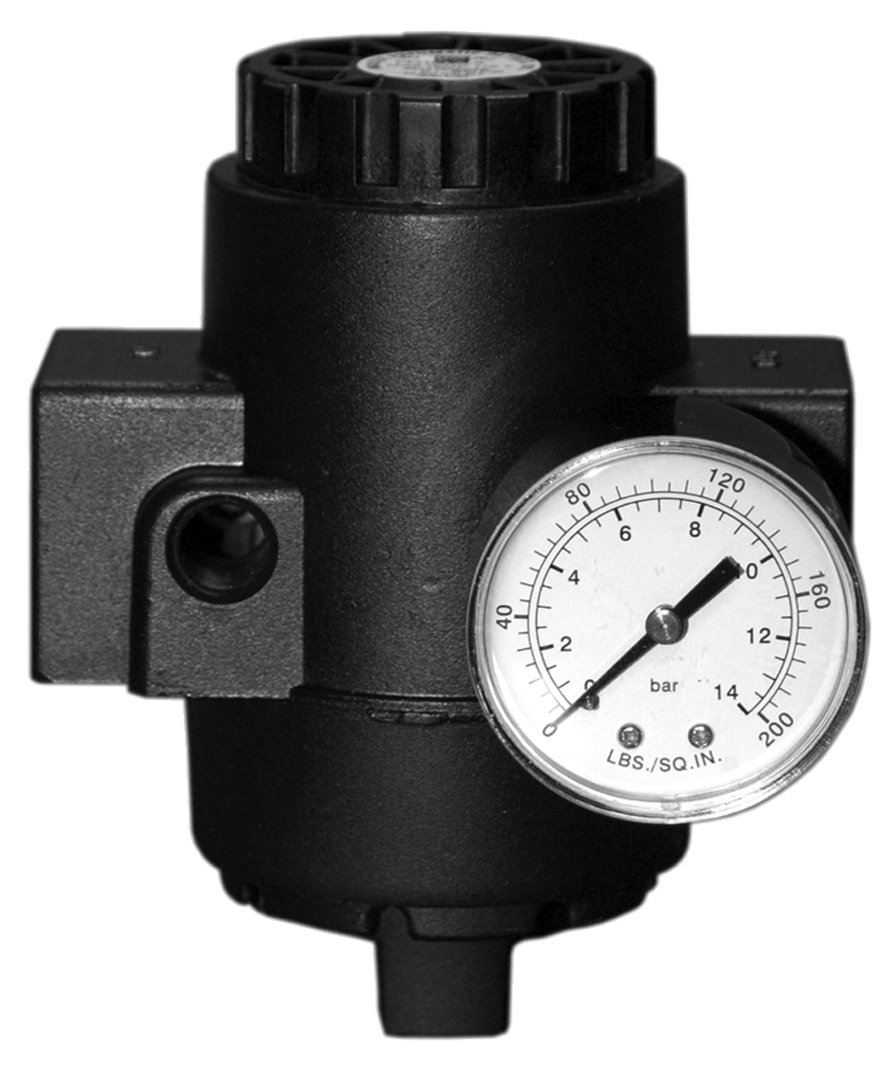

高容量シリーズ リモート パイロット レジスタ ポートサイズは3/4インチ～2インチ。 4000 scfm (113280 l/分) までの流量

製品概要

ROSS Controlsは、ROSSリモートパイロットレギュレータファミリーの高容量セグメントであり、標準モデルでは3/4インチから2インチまでのポートサイズ、拡張高容量モデルでは最大3インチまでのポートサイズに対応する大口径インライン構成で、リモート圧力設定点制御を提供します。最大流量は、最大3インチ構成で4000 scfm（113280 l/分）に達し、高流量とリモート圧力調整機能の両方が同時に必要とされる中央供給ステーション、生産メインヘッダー、および大容量圧縮空気システム向けに設計されています。

リモートパイロット操作により、本機本体を圧縮空気供給システムのあらゆる場所に設置できます。物理的にアクセスが困難な場所、危険な環境、高温エリアなどにも設置可能です。圧力設定値は、本体のパイロットポートに接続された小型パイロットレギュレータを介して調整されます。パイロット信号線は長距離にわたって配線できるため、オペレーターと制御システムは、本体設置場所から離れた場所でも圧力を完全に制御できます。

本シリーズは、標準インライン型（ダイヤフラム式、3/4インチ～1-1/2インチ）、高リリーフインライン型（大きな圧力差用、3/4インチ～1-1/2インチ）、拡張大口径型（ダイヤフラム式、1-1/2インチ～2インチ）、拡張大容量型（ダイヤフラム式またはピストン式、最大3インチ）の4種類の物理的構成で提供されます。大容量拡張型構成では、ダイヤフラム式とピストン式の両方の構造オプションが用意されており、高感度（ダイヤフラム式）または汚染された流体や脈動する流体環境における高い耐久性（ピストン式）を実現します。

標準モデルでは最大入口圧力が300 psig (21 bar)、プレミアムモデルでは400 psig (28 bar)、出口圧力はパイロットレギュレータの設定に応じて標準で最大200 psig (14 bar)まで対応しており、ROSS FRL製品ファミリーの中で最も幅広い大容量遠隔圧力調整要件をカバーしています。

主なエンジニアリング機能

• 最高流量リモートパイロット制御- 3インチポート拡張構成により、流量容量は4000 scfm（113280 l/分）に達し、ROSSリモートパイロットレギュレータファミリーの中で最高の流量容量を実現し、生産設備全体の中央供給制御を可能にします。
• 複数の構造オプション- 拡張型大容量構成では、ダイヤフラム構造（高感度、高精度な調整）とピストン構造（高耐久性、汚染耐性）が用意されており、用途の優先順位に基づいて選択できます。
• 4つのバリアントレベル- 標準インライン（最大740 scfm、3/4”～1-1/2”）、高リリーフインライン（700 scfm、高圧差）、大口径延長型（850 scfm、1-1/2”～2”）、および高容量延長型（4000 scfm、最大3”）の構成により、大容量リモートパイロットアプリケーションの全範囲に対応します。
• リモートパイロットポート- すべてのバリエーションに搭載されている1/4インチNPTFパイロットポートは、リモートパイロットレギュレータの出力を受け入れるため、本体の設置場所に関係なく、オペレーターと制御システムがアクセス可能な任意の場所から下流圧力を制御できます。
• 自己減圧設計- 標準的な自己減圧ダイヤフラム構造により、パイロット設定圧力が低下すると下流側の圧力が本体を通して排出され、指令設定値を超える圧力上昇を防ぎます。
• 大口径配管へのインライン設置- 3/4インチから3インチまでの圧縮空気配管システムへのインライン設置用に設計されたこのシリーズは、モジュール式マニホールド構造を使用せずに、既存の大口径分配ヘッダーに直接統合できます。
• 拡張温度定格- 標準構成および拡張構成（ニトリルシール）において、周囲温度および媒体温度が175°F（79°C）まで定格されており、プロセス機器の近く、暖かい屋外環境、および高温のユーティリティエリアへの設置が可能です。
• 高入口圧力対応- 標準構成では300 psig (21 bar)の入口圧力に対応し、プレミアム高リリーフ仕様では400 psig (28 bar)まで対応可能で、高圧貯蔵および送電システムのヘッダーに対応します。
• フッ素エラストマーシールオプション- 3インチの高容量拡張構成でフッ素エラストマーシールが利用可能で、圧縮空気中に微量の溶剤、油、またはニトリルと相性の悪いその他の化学物質が含まれる用途向けに耐薬品性を提供します。
• NPTFおよびGネジ規格- すべてのポートサイズとバリエーションは、NPTFおよびG（BSPP）ネジ規格の両方で利用可能であり、世界中での設置互換性を確保します。

技術仕様

一般仕様

温度定格

ニトリルシールを使用した標準および大口径拡張型は、175°F（79°C）までの温度に対応しています。フッ素エラストマーシールを使用した大容量拡張型は、耐薬品性が向上しています。フッ素エラストマー構成の温度制限については、ROSS Controls社にお問い合わせください。

流量性能データ

流量性能は、機種やポートサイズによって大きく異なります。下記に示す最大値は、各機種の最大ポートサイズ定格を表しています。すべての値は定格入口圧力における値です。

認証およびコンプライアンス

代表的な用途と産業分野

中央圧縮空気供給ヘッダー

• メイン分配ヘッダーにおける施設全体の中央供給ステーションの調整。シリーズ拡張型3インチバリアント（4000 scfm）は、製造工場全体の主要な減圧および調整ポイントとして機能し、リモート設定ポイント機能により、貯蔵レシーバまたはコンプレッサー出口圧力を施設の作動圧力まで減圧します。
• 大規模な産業施設向けに、建物レベルの圧縮空気ヘッダー制御システムを提供します。中央のオペレータステーションが、各ゾーンヘッダーに設置された遠隔操作式のシリーズユニットを介して、建物内のすべてのゾーンの圧力を制御します。
• 複数の建物からなるキャンパス内の圧縮空気分配制御において、高容量のシリーズユニットが分岐ヘッダーの分岐点に調整ステーションとして機能し、パイロット信号線上のI/Pトランスデューサを介して中央ユーティリティ管理システムからすべて制御されます。
• 大型往復動式または遠心式コンプレッサー設備向けのコンプレッサーステーション出口圧力調整装置。このシリーズは、コンプレッサーの吐出圧力を配電用に低減すると同時に、コンプレッサー制御室から遠隔で圧力調整を行うことができる。
• 高流量容量と遠隔設定値制御の両方が必要とされる産業用ガス供給システムにおける、窒素、乾燥空気、または特殊ガスのヘッダー制御。

大規模プロセス産業

• 化学プラントの計装機器およびユーティリティ用エアヘッダーの圧力調整を中央制御室から遠隔で設定値制御することで、各調整器設置場所への現場アクセスなしに、プラント全体で調整可能な作動圧力を実現します。
• 石油精製所におけるプロセスエリアへの圧縮空気供給制御。プロセスエリアに主要装置を設置し、制御室または安全区域内の指定オペレーターステーションからパイロット調整を行う。
• 石油化学プラントの空気圧作動制御弁の供給調整において、このシリーズは大規模なバルブおよびアクチュエータ供給ネットワークのメインヘッダーレギュレータとして機能し、I/Pパイロットトランスデューサを介して分散制御システム（DCS）出力から遠隔制御されます。
• 洋上プラットフォームや船舶の圧縮空気供給制御において、レギュレーター本体が狭い機械室に設置され、ブリッジや制御室から遠隔調整が行われる場合。
• LNG施設および極低温プラントのユーティリティ空気供給制御において、微量の炭化水素を含む可能性のある空気流との化学的適合性を確保するため、フルオロエラストマー製シールオプションを採用。

製鉄所および重工業

• 圧延機アクチュエータ、油圧システムアキュムレータ充電、およびプロセス冷却システム用の製鉄所プロセス空気供給制御において、拡張された175°F（79°C）の温度定格は、制御器付近の高温の製鉄所環境に対応します。
• 高炉および製鉄工程エリアにおける圧縮空気供給において、高流量容量（3インチ延長型では4000 scfm）は、大型マルチアクチュエータシステムのピーク需要に対応します。
• 鉱業および鉱物処理における、大口径搬送、発破、およびプロセス空気システム向けの圧縮空気供給制御。地下設備の場合は、地上の制御室から遠隔調整が可能。
• 発電設備における、ボイラー制御装置、タービンアクチュエータ、およびプロセス遮断弁に供給される計装用空気ヘッダーへの圧縮空気供給制御。
• パルプ・製紙工場における、大型ヘッドボックスの作動、成形ロールの位置決め、およびプレスセクションアクチュエータへの空気供給のための圧縮空気制御システム。

自動およびプログラム可能な圧力制御

• PLCまたはDCSシステムによって駆動されるI/P電気空圧トランスデューサがシリーズにパイロット信号を供給する自動生産システムでは、手動介入なしに、レシピ駆動型でプログラム制御による大容量圧力調整が可能になります。
• 航空宇宙、軍事、または産業用試験チャンバーにおいて、遠隔操作でプログラム可能な圧力で精密に制御された高流量空気供給が必要とされる場合の、試験設備用大容量圧力制御システム。
• 大型スプレー塗装および表面処理ラインの供給制御において、複数のシリーズ高容量ユニットが異なる圧力で異なるゾーンに供給され、それらはすべて施設制御システムから遠隔で調整可能です。
• タイヤ製造および加硫プレスの供給調整において、本シリーズは高流量蒸気加熱式金型作動および加硫プレスシステムの主要な供給調整器として機能します。

注文と型番構成

ROSSは、標準インライン型、高リリーフインライン型、大口径延長型、大容量延長型の4種類の構成で提供されています。必要なポートサイズ、流量、差圧要件に基づいて、適切なバリアントを選択してください。標準以外のバリアントの完全なモデル番号構成については、ROSS Controlsまでお問い合わせください。

ポートサイズと流量容量に基づいてバリアントを選択してください：標準インラインは3/4インチ～1-1/2インチで最大740 scfm、高リリーフインラインは同じポート範囲で高圧差圧用途向け、大口径延長型は1-1/2インチ～2インチで最大850 scfm、高容量延長型は3インチで最大4000 scfmです。

フッ素ゴム製シールオプション（モデル5X00B9021およびC5X00B9021）は、3インチ延長構成でのみ利用可能です。その他の構成では、標準のニトリルゴム製シールが使用されます。

G（BSPP）ねじモデルにはCという接頭辞が付いています。パイロットポートを含むすべてのポート接続に必要なねじ規格を確認してください。

パイロットポートは全モデル共通で1/4インチNPTFです。パイロットレギュレーター（ROSS FRLまたは同等品）は別途必要です。

特殊な圧力範囲、ピストン構造オプション、または記載されていないサイズについては、ROSS Controlsまでお問い合わせいただき、用途に応じた構成に関するサポートを受けてください。

バリアント選択ガイド

標準インラインモデル番号（NPTF）

アクセサリー

遠隔操縦規制当局

ROSS Controls社の標準または精密レギュレータであれば、適切な出力圧力範囲を備えているものであれば、どれでも本シリーズのパイロット供給装置として使用できます。拡張された大容量4000 scfm構成の場合、目標作動圧力で正確かつ安定した出力が得られるパイロットレギュレータが、精密な制御に不可欠です。ROSS 120シリーズ小型精密レギュレータは、リモートパイロット調整ユニットとして広く使用されています。

圧力計

本体の1/4インチNPTゲージポートには、0～200psig（0～14bar）の圧力計が装備されています。大口径の中央供給設備では、レギュレータ出口の圧力計により、運転監視のために指令された作動圧力を継続的に確認できます。

上流側大容量フィルター

ROSS Controls社は、大口径中央給水システムにおける上流側の5ミクロン微粒子保護のための高容量インラインフィルターを提供しています。シリーズのポートサイズと流量要件に合ったフィルターモデルの選定については、ROSS Controls社までお問い合わせください。

関連製品およびアクセサリー

• 123シリーズ高容量精密レギュレータ- 3/4インチ～1-1/2インチポート対応、流量最大800 scfm、直接ローカル設定点調整機能を備えた高容量インライン精密レギュレータ。https ://www.rosscontrols.com/en/series/123-high-capacity-precision-series
• 124シリーズ フルサイズ リモートパイロットレギュレータ- 1/4インチ～3/4インチポート対応、流量最大155 scfmのフルサイズモジュール式リモートパイロットレギュレータ。https ://www.rosscontrols.com/en/series/124-full-size-series-remote-pilot-reg
• 125シリーズ MD4リモートパイロットレギュレータ- 3/8インチ～3/4インチポート対応、流量最大190 scfmのMD4モジュラーリモートパイロットレギュレータ。https ://www.rosscontrols.com/en/series/125-md4-series-remote-pilot-reg
• 128シリーズ高流量リリーフバルブ- 同シリーズのような遠隔操作式充填レギュレータと組み合わせて使用される高流量インラインリリーフバルブ。https ://www.rosscontrols.com/en/series/128-high-flow-series
• ROSS高容量インラインフィルター- 高流量シリーズ用途における上流側での微粒子除去用大口径インラインフィルター。https ://www.rosscontrols.com/en/categories/filters
• ROSS LOX ロックアウトバルブ- LOTO（ロックアウト・タグアウト）規制に準拠するため、シリーズ大容量供給レギュレータの上流側に設置するエネルギー遮断ロックアウトバルブ。https ://www.rosscontrols.com/en/categories/lockout-valves

よくある質問（FAQ）

Q：このシリーズの最大流量容量はどれくらいですか？

A：このシリーズの拡張型高容量3インチバージョンは、最大4000 scfm（113280 l/分）の流量を実現します。これはROSSリモートパイロットレギュレータファミリーの中で最高の流量容量であり、ROSS FRL製品ライン全体でも最高クラスの流量容量です。標準の3/4インチ～1-1/2インチインラインバージョンは740 scfmに達します。

Q：標準的なインラインタイプではなく、高浮き彫りタイプを選ぶべきなのはどのような場合ですか？

A：入口と出口の圧力差が大きい場合は、高リリーフ型を選択してください。標準レギュレータでは、大きな圧力降下が発生すると、バルブの安定した位置決めを維持するのに十分なスプリング力がないため、不安定になったり、ハンチングが発生したりする可能性があります。高リリーフ型は、より大きなスプリング力を使用することで、大きな圧力差条件下でも安定した制御を実現します。どちらの型が適切か不明な場合は、ROSS Controlsのエンジニアリング部門にお問い合わせください。

Q：拡張型におけるダイヤフラム構造とピストン構造の違いは何ですか？

A：ダイヤフラム構造は下流側の圧力変化に対する感度が高く、出口圧力の調整精度が向上し、需要の急激な変化にもより適切に対応できます。ピストン構造はダイヤフラムの代わりにOリングシール付きピストンを使用するため、汚染された空気や潤滑油を含む空気に対する耐性が高く、脈動流条件下での機械的耐久性にも優れています。ほとんどの圧縮空気用途ではダイヤフラムが好まれます。ピストンは、空気品質が推奨レベルを下回る場合や、極めて高い機械的耐久性が求められる場合に選択されます。

Q：パイロットレギュレーターは、シリーズ本体からどれくらい離れて設置できますか？

A：大規模設備では、パイロットレギュレータは本体から数十フィートから数百フィート離れた場所に設置できます。パイロットラインが長いほど、ライン容量が大きくなるため、パイロット設定値の変更に対する応答速度は若干遅くなりますが、ほとんどの非動的な用途では許容範囲内です。非常に長いパイロットライン、または設定値の迅速な追従が必要な用途については、パイロットラインのサイズ選定に関するガイダンスについてROSS Controls社にお問い合わせください。

Q：このシリーズは、自動圧力制御用の電気空気圧トランスデューサと併用できますか？

A：はい。I/P（電流-圧力）変換器またはE/P（電圧-圧力）変換器をパイロットソースとして使用することで、PLC、DCS、またはSCADAシステムが下流側の圧力をデジタルまたは比例的に制御できるようになります。この構成は、自動化された施設空気供給管理システムで広く使用されています。

Q：入口圧力定格はどれくらいですか？

A：標準タイプと高リリーフタイプは、最大300 psig（21 bar）の入口圧力に対応します。プレミアム高リリーフタイプは、この範囲を400 psig（28 bar）まで拡張します。拡張大口径タイプと大容量タイプは、最大入口圧力が300 psigです。設置前に、ご使用の用途に合った特定のタイプの定格をご確認ください。

Q：どのようなシールオプションがありますか？

A：ニトリルゴム（ブナN）製のシールは、全シリーズ共通で標準装備です。3インチ延長型高容量構成（モデル5X00B9021）では、炭化水素、溶剤、その他ニトリルゴムと相性の悪い物質に対する耐薬品性を備えたフッ素ゴム製シールもご用意しています。

Q：このシリーズは自己救済的な性質を持っていますか？

A：はい。標準シリーズの全構成は自己減圧式です。パイロット設定圧力が低下すると、下流側の圧力が本体を通して排出されます。これにより、パイロットを絞った際に下流側の圧力が指令された設定値を超えるのを防ぎます。

Q: 3インチのポートサイズで使用できるパイプねじ規格にはどのようなものがありますか？

A： 3インチ延長型高容量構成は、NPTF（モデル5211B9008または5X00B9021）とG（BSPP）ねじ（C接頭辞付きモデル）の両方でご利用いただけます。ご注文前に、特定の大型配管システムに必要なねじ規格をご確認ください。

Q：上流工程でのろ過はどのようなものが必要ですか？

A：最低5ミクロンの上流側フィルターの使用を推奨します。ポートサイズが大きく流量が多い場合は、シリーズポートサイズに適合した大容量インラインフィルターを使用してください。シリーズポートサイズと流量用途に合ったフィルターの選定については、ROSS Controlsまでお問い合わせください。

Q：このシリーズは圧縮空気以外のガスにも使用できますか？

A：本シリーズは、ろ過された圧縮空気サービス向けに設計されています。アルミニウム製の本体、真鍮／アルミニウム製のバルブ部品、ニトリルまたはフッ素エラストマー製のシールを採用しているため、窒素、アルゴン、その他の不活性乾燥ガスも使用可能ですが、システム安全分析を含め、各用途ごとにROSS Controls社に確認する必要があります。

Q: 128シリーズとは何ですか？また、他のシリーズとどのような関係がありますか？

A： 128シリーズ高流量リリーフバルブは、同シリーズのリモートパイロットレギュレータと同じ回路で使用されることがよくあります。一般的な回路では、同シリーズのリモートパイロットレギュレータが下流側の容積に空気を充填し、充填圧力が設定値（通常は調整圧力より2 psig高い値）を超えると、128シリーズリリーフバルブが排気します。この組み合わせにより、大容量の空気圧システムにおいて、充填圧力の調整と高流量リリーフの両方が実現されます。

設置およびメンテナンスに関するガイドライン

• 必要なポートサイズ、流量容量、および圧力差に応じて、適切なシリーズバリアントを選択してください。アプリケーションパラメータが標準バリアントに明確に対応しない場合は、ROSS Controls社にお問い合わせください。
• 本体を圧縮空気供給配管と直列に接続して設置してください。配管の荷重が本体接続部にかからないように、レギュレーター本体を配管とは独立して支持してください。
• リモートパイロットレギュレータの出口から本体のパイロットポートまで、1/4インチNPTFパイロット信号線を配線してください。使用するのは、ねじれや急な曲がりのない、清潔で乾燥した1/4インチ外径のチューブです。長距離配線の場合は、パイロット線が機械的に損傷しないよう保護してください。
• 上流側に最低5ミクロンのフィルターを取り付けてください。流量が多く、ポートサイズが大きい場合は、ピーク需要時にフィルターによる圧力低下を避けるため、上流側フィルターが十分な流量容量を備えていることを確認してください。
• 入口供給圧力が、該当機種の定格最大圧力を超えないようにしてください。標準機種は300 psig（21 bar）、プレミアム機種は400 psig（28 bar）です。
• ゲージポートが装備されていることを確認してください。出口圧力を監視するために、本体前面または背面の1/4インチNPTポートに0～200psigのゲージを取り付けてください。使用しないゲージポートは塞いでください。
• 標準的なニトリルゴム構成の場合、周囲温度は4～79℃（40～175°F）に維持してください。フッ素ゴム構成での使用範囲を拡大する場合は、ROSS Controls社に温度制限を確認してください。
• 3インチの高容量拡張構成の場合、配管と支持構造が、4000 scfmの流量条件下で、より大きな本体からの追加重量と力に耐えられることを確認してください。
• パイロットレギュレーターを最小作動圧力に設定し、本体出口が最小値になっていることを確認した後、最大作動圧力まで上げて、全範囲にわたって追従性を確認することで、システムの試運転を行います。
• 本シリーズと128シリーズ高流量リリーフバルブを組み合わせた回路では、必要な作動圧力での不要なリリーフ動作を防ぐため、リリーフバルブの設定値がシリーズの調整圧力より少なくとも2 psig（0.1 bar）高いことを確認してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

本シリーズの中央電源および大容量リモートパイロットアプリケーションに関する技術およびアプリケーションエンジニアリングサポートは、ROSS Controls USA（(800) 438-7677）を通じてご利用いただけます。

カナダ、ブラジル、ドイツ、フランス、イギリス、インド、中国、日本にあるROSS Controlsのオフィスを通じて、グローバルな技術サポートを提供しています。

シリーズ別製品選択ガイド、寸法データ、流量性能曲線、および正規販売代理店情報については、rosscontrols.comをご覧ください。

カタログのダウンロード： https://www.rosscontrols.com/en/documents
