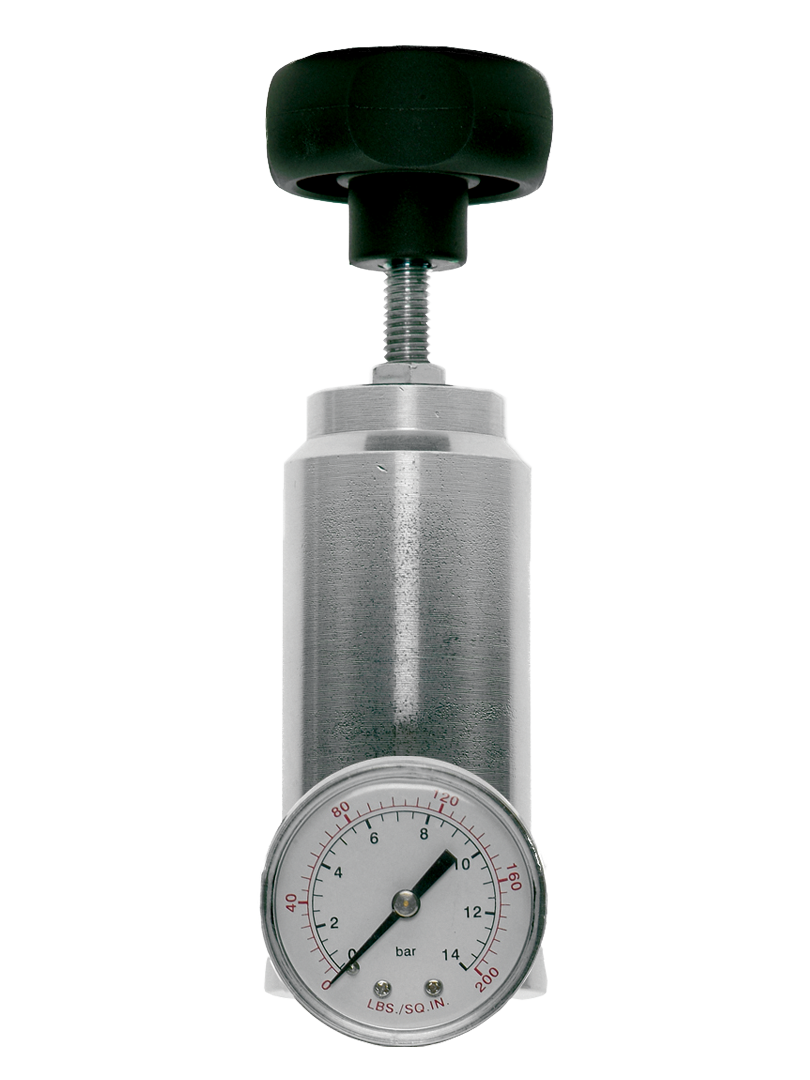

高圧シリーズ ポートサイズは1/8インチ～3/8インチ。 70 scfm (1982 l/分) までの流量

製品概要

ROSS Controlsの高圧シリーズは、1/8インチから3/8インチまでのポートサイズに対応するインラインピストン式圧力レギュレータのシリーズです。最大入口圧力は400 psig（28 bar）、出口圧力は最大390 psig（27 bar）まで調整可能です。このシリーズは、標準的なROSS FRLレギュレータの300 psigという入口圧力制限を超える圧力調整を必要とする用途、例えば高圧空気圧システム、窒素回路、圧縮ガス用途などに対応します。

シリーズ全体を通してピストン構造を採用しており、高い入口圧力下でも安定した圧力制御を実現します。自己減圧型と非減圧型の両方の構成をご用意しています。自己減圧型は、設定値を下げると下流側の余剰圧力を自動的に排出します。非減圧型は、閉ループ窒素回路や、下流側の容積が大きく、減圧によって大量のガスが無駄になるような用途など、下流側の圧力が漏れることが望ましくない場合に適しています。

本シリーズは、ニトリルシールを使用する標準的なROSS FRLレギュレーターとは異なり、フルオロエラストマーシールを採用しています。フルオロエラストマーは、ニトリルに比べて幅広い圧縮ガスとの適合性に優れ、高圧・高温下でも優れた性能を発揮します。構成部品は、アルミニウム製本体、アルミニウム製ドーム、ナイロン製ノブ、真鍮製バルブ、ナイロン製バルブキャップです。

本シリーズは、周囲温度40～175°F（4～79°C）に対応し、入口圧力400psig（28bar）で最大流量70scfm（1982l/分）を実現します。0～600psig（0～40bar）の圧力計が内蔵されており、本シリーズが想定する高圧下でも出口圧力を継続的に監視できます。

主なエンジニアリング機能

• 最大入口圧力400 psig (28 bar) - 標準のROSS FRLレギュレータ（300 psig制限）よりも33%高い定格で、標準的な圧縮空気圧力範囲を超える高圧空気圧および圧縮ガスシステムでの使用を可能にします。
• 出口圧力は390 psig (27 bar)まで調整可能- 出口では入口圧力とほぼ同等の圧力が得られるため、高比率の圧力調整や、圧力段階制御用途向けのほぼ通過型構成が可能になります。
• 自己減圧式と非減圧式のオプション- 下流側の圧力漏れが許容される用途には自己減圧式を、圧力損失が重大なコストまたは安全上の懸念となる閉ループガス回路には非減圧式を使用します。
• フッ素エラストマーシール- ニトリルシールに比べて優れた耐薬品性と高圧性能を備え、標準的な圧縮空気だけでなく、窒素、不活性ガス、その他の圧縮ガス媒体にも適用可能です。
• 高圧ゲージ 0～600 psig (0～40 bar) - シリーズの高圧サービス用に校正された統合ゲージ範囲により、全動作範囲にわたって正確な出口圧力読み取り値を提供します。
• アルミニウム製の本体とドーム- 本体とドームはすべてアルミニウム製で、鋼鉄製のものに比べて軽量でありながら、高圧用途に必要な構造的完全性を確保しています。
• ピストン構造- 堅牢なピストン設計により、入口と出口間の高い差圧下でも制御性能を維持し、流量範囲全体にわたって安定した制御圧力を実現します。
• 広い周囲温度範囲- 40～175°F（4～79°C）に対応し、発熱する圧縮ガス機器の近くなど、幅広い産業環境に適しています。
• NPTおよびGネジオプション- すべてのポートサイズに対してNPTFおよびG（BSPP）ネジ形状が用意されており、北米および国際的な高圧空気圧システムの両方で使用できます。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

高圧空気圧システム

• 標準的なFRLレギュレータの入口圧力制限である300psigを超える高圧圧縮空気回路で、下流側の調整圧力を供給圧力より低く設定する必要がある場合。
• 供給圧力が300psigを超え、下流での圧力調整が必要な場合に、増幅またはブーストされた空気供給を使用する空気圧クランプおよびプレス回路。
• 産業オートメーションにおける高圧アクチュエータ供給システムでは、シリンダー内径を大きくすることなく、より高いシリンダー力を得るために、増幅された空気圧が使用されます。
• 高圧供給を複数の下流圧力レベルに調整する必要がある圧力段階回路において、直列回路は第1段階の圧力調整を提供する。

圧縮ガスの用途

• 窒素回路の圧力調整において、フッ素エラストマー製のシールは窒素ガスとの適合性を確保し、400 psigの入口定格は一般的な窒素ボンベの供給圧力に対応します。
• 標準的なニトリルシール式レギュレーターでは化学的適合性に問題がある場合、工業用パージ、ブランケット、およびプロセスガス供給における二酸化炭素および不活性ガスの圧力調整に使用します。
• 圧縮ガスボンベの供給圧力を低減する作業。最大400psigのガスボンベ圧力を、プロセス圧力または計装圧力レベルまで低減する必要がある。
• 大気圧以上400psig未満の試験圧力で、部品の圧力試験および漏れ試験を行うための高圧ガス試験回路。

特殊製造

• プラスチックブロー成形における高圧回路では、最終的なブロー圧力が標準的な圧縮空気レベルを超えるため、直列圧力と流量の能力が求められます。
• 工業用タイヤおよびゴム部品の製造において、加硫および成形工程で300psigを超える高圧空気回路が使用される。
• 航空宇宙および防衛分野における地上支援機器で、高圧空気圧回路が試験台、アクチュエータ試験装置、または構造試験治具に空気を供給するもの。
• 海底・潜水機器の製造試験台。配備前に機器の検証を行うため、調整された高圧空気が必要となる。

研究および実験室

• 標準的な工場用空気圧範囲を超える圧力の調整済み圧縮ガスを必要とする実験室試験装置。高価なガス供給を節約するために、非減圧オプションを使用する。
• 圧力サイクル試験装置において、直列非リリーフオプションは、試験サイクル間の下流側の圧力損失を防止する。
• ガスクロマトグラフィーおよび分析機器の供給において、キャリアガスおよび検出器への供給用に、清浄で調整された圧縮ガスを精密な圧力で供給する必要がある場合。
• 大学や産業界の研究用空気圧試験装置では、部品の特性評価や検証のために、15～390 psigの圧力範囲で調整された供給空気が必要となる。

注文と型番構成

関連製品およびアクセサリー

• 118 高容量シリーズ圧力レギュレータ- ポートサイズ3/4インチ～1-1/2インチ、入口圧力300 psig、流量最大800 scfmの高流量用途向けインラインピストンレギュレータ。https ://www.rosscontrols.com/en/series/118-high-capacity-series
• 113ミニチュアシリーズ圧力レギュレータ- ポートサイズ1/8インチおよび1/4インチのインラインピストンまたはダイヤフラムレギュレータ、流量最大40 scfm、標準圧力用途向け。https ://www.rosscontrols.com/en/series/113-miniature-series
• ROSS精密レギュレーター- 低流量で厳密な圧力制御が求められる用途向けの小型精密レギュレーター。https ://www.rosscontrols.com/en/categories/36-air-preparation-frls
• ROSS FRLフィルター- 高圧用途に適した圧力定格を備えた、上流ガス処理用の微粒子および凝集フィルター。https ://www.rosscontrols.com/en/categories/36-air-preparation-frls

よくある質問（FAQ）

Q：高圧シリーズにはどのようなポートサイズがありますか？

A：高圧シリーズは、1/8インチ、1/4インチ、3/8インチのポートサイズがあり、NPTFとG（BSPP）の両方のねじ形状で提供されています。

Q：最大入口圧力はどれくらいですか？

A：最大入口圧力は400 psig（28 bar）で、このシリーズは標準的なROSS FRLシリーズの中で最も高い入口圧力レギュレータであり、供給圧力が他のROSS FRLレギュレータの300 psigの制限を超える場合に最適な選択肢となります。

Q：このシリーズはどのくらいの出口圧力まで調整できますか？

A：出口圧力は、0～400 psig（0～27.6 bar）のメインスプリングを使用して最大390 psig（27 bar）まで調整可能で、400 psigの入口圧力範囲全体にわたって、ほぼ全圧通過または高比率の下流側制御が可能になります。

質問：最大流量容量はどれくらいですか？

A：高圧シリーズの最大流量は、入口圧力400psig（28bar）で70scfm（33.0l/s）です。標準scfm単位での流量容量は、入口圧力と出口圧力の条件によって異なります。

Q：自己解放型構成と非解放型構成の違いは何ですか？

A：自己減圧型モデルは、設定値を下げると自動的に下流側の圧力をレギュレーターを通して排出します。非減圧型モデルは、設定値を下げると下流側の圧力が閉じ込められるため、別途排気経路が必要です。非減圧型は、下流側の圧力を抜くと高価な、あるいは希少なガス供給が無駄になる圧縮ガス回路に適しています。

Q：このシリーズでは、ニトリルゴムではなくフルオロエラストマー製のシールを使用しているのはなぜですか？

A：フッ素エラストマーはニトリルゴムよりも幅広い耐薬品性を持ち、圧縮空気に加えて窒素、不活性ガス、その他の圧縮ガスにも対応します。また、標準的なニトリルゴム製シールに比べて、より高い圧力と温度下でもシール性能を維持します。

Q：付属の圧力計は何ですか？

A：本シリーズには、0～600 psig（0～40 bar）の定格圧力計が付属しており、本シリーズの高圧動作範囲に合わせて校正されています。160 psigまたは200 psig定格の標準的なFRLゲージは、本シリーズの用途には適していません。

Q：どのような素材がボディに使用されていますか？

A：本体とドームはどちらもアルミニウム製です。ノブはナイロン製です。シールはフッ素ゴム製です。バルブは真鍮製です。バルブキャップはナイロン製です。オールアルミニウム構造により、400 psigの圧力に耐える強度を実現しています。

Q：このシリーズは圧縮空気以外のガスにも使用できますか？

A：フッ素ゴム製シールは、窒素および多くの不活性ガスとの適合性を備えています。特定のガスとの適合性を確認するには、シリーズを指定する前に、ガスの組成と運転条件を添えてROSS Controlsにご相談ください。

Q：G（BSPP）ネジ規格のモデルはありますか？

A：はい。Gネジモデルは、標準型番の先頭に「C」を付けることで、すべてのポートサイズに対応可能です（例：1/4インチGセルフリリーフレギュレーターの場合はC5215B2004）。

Q：周囲温度の範囲はどれくらいですか？

A：高圧シリーズは、華氏40～175度（摂氏4～79度）の温度範囲に対応しており、MD3、フルサイズ、MD4、および大容量シリーズと同じ上限温度です。

Q：非リリーフシリーズには、下流側に別途リリーフバルブが必要ですか？

A：はい。非リリーフ構成を使用する場合は、レギュレータの故障や設定値の誤りが発生した場合に機器が過圧にならないよう、適切な下流側圧力リリーフ弁を取り付けてください。非リリーフレギュレータ自体は、いかなる状況下でも下流側の圧力を排出しません。

設置およびメンテナンスに関するガイドライン

• 高圧シリーズは、入口ポートを高圧供給側に、出口ポートを下流側の回路に接続して、直列に設置してください。入口圧力は400 psig（28 bar）を超えないようにしてください。
• ねじシール剤は、雄ねじ接続部のみに塗布してください。内部通路の汚染を防ぐため、最初の2つのねじ山にはシール剤を塗布しないでください。最大システム圧力に対応し、流体媒体と適合するねじシール剤を使用してください。
• 非リリーフ式設備の場合、回路を稼働させる前に、下流側の最大安全圧力に対応した定格のリリーフ弁を取り付けてください。非リリーフ式レギュレータは、下流側の圧力保護機能を提供しません。
• 出口圧力を設定するには、調整ノブを時計回りに回すと圧力が上がり、反時計回りに回すと圧力が下がります。調整中は、内蔵の0～600psigゲージを監視し、設定値が正しく達していることを確認してください。
• 自己減圧動作を確認するには、設定値を下げて、別の排気経路なしで下流側の圧力が低下することを確認します（自己減圧モデルの場合）。
• システムの振動や熱サイクルによる配管接続部の応力を防ぐため、すべてのポートサイズにおいて、接続配管とは独立してシリーズ本体を支持する。
• 初期加圧後、システム圧力に適した漏洩検知液を用いて、すべての接続部からの漏れを点検してください。高圧ガスシステムには、適合性を確認せずに石鹸液を使用しないでください。
• 出口圧力は390 psig（27 bar）を超えないようにしてください。本体の入口圧力は400 psigまで対応していますが、最大出口圧力は390 psigです。
• レギュレーターは、調整ノブとゲージが通常のメンテナンス位置からアクセスできる位置に取り付けてください。高圧システムでは、調整時の安全なアクセスに特に注意が必要です。
• フッ素エラストマー製シールと真鍮製バルブシートを微粒子汚染から保護するため、上流側にガスろ過装置を設置してください。システム圧力に対応した定格のフィルターを使用してください。
• 周囲温度が最高175°F（79°C）に近づくような用途では、ゲージとシールが定格温度範囲内に収まっていることを確認してください。
• 高圧ガス（空気以外）用途の場合、レギュレーターを稼働させる前に、フッ素エラストマー製シールと使用するガスとの適合性を確認してください。適合性が不明な場合は、ROSS Controls社にご相談ください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

技術サポートは、ROSS Controls USA（電話番号：(800) 438-7677）またはrosscontrols.comのウェブサイトからご利用いただけます。

製品構成、寸法図、カタログのダウンロードについては、rosscontrols.comのROSS Controls高圧シリーズ製品ページをご覧いただくか、ROSS Controlsに直接お問い合わせください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/119-high-pressure-series
