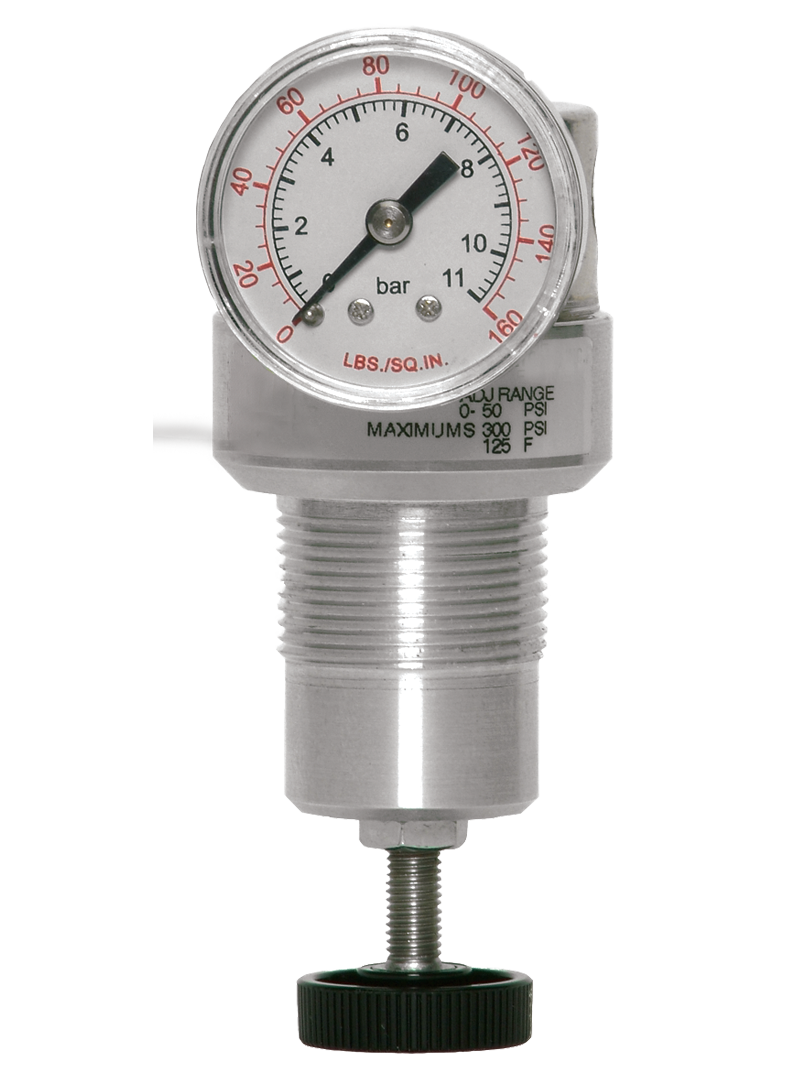

ミニチュア精密シリーズポートサイズ 1/8 インチおよび 1/4 インチ。 40 scfm (1133 l/分) までの流量

実際の商品は、画像とは異なる場合があります。ご購入前に商品の詳細をご確認ください

製品カタログ

ダイヤフラム構造
セルフリリーフ

Series Overview ❯

読み込んでいます...

製品概要

ROSS Controlsは、最小限の設置面積で正確かつ再現性の高い出力圧力を必要とする用途向けに設計された、コンパクトなインライン精密圧力レギュレータシリーズです。1/8インチと1/4インチのポートサイズが用意されており、これらの小型ユニットは、最大300 psig（21 bar）の入口供給圧力に対して、0～100 psig（0～7 bar）の調整圧力を維持しながら、最大40 scfm（1133 l/min）の流量を実現します。

精密レギュレータは、小型のバルブシートと大型のダイヤフラムセンシングエリアの組み合わせにより、標準的な産業用レギュレータとは根本的に異なります。この形状により、ダイヤフラムは下流側の圧力のわずかな変動さえも、下流側の機器が感知する前に検知して補正することができます。その結果、流量要求が変化する中でも圧力設定を3 psig（0.2 bar）以内に維持することが可能となり、これは空気圧トルクツール、計測用エア供給装置、および高感度プロセス制御システムにとって非常に重要な特性です。

本シリーズは、小型ボディにダイヤフラム構造のみを採用することで、低流量精密用途に必要な高感度と高速応答を実現しています。自己減圧設計により、設定値を下げると下流側の圧力がレギュレータ本体を通して逆流するため、ほとんどの設置環境で別途下流側リリーフバルブを設ける必要がありません。NPTFとG（BSPP）の両方のねじ規格に対応しており、世界中のアプリケーションとの互換性を確保しています。

狭いパネルスペース、計器筐体、または個々の空圧工具ステーションで空気圧制御を指定するエンジニア向けに、このシリーズは、ROSS Controlsの実績ある高精度性能を、入手可能な最小サイズのパッケージで提供します。また、前面と背面に1/8インチNPTゲージポートを備えているため、メイン回路を切断することなくインラインで圧力を確認できます。

主なエンジニアリング機能

広い検知面積を備えたダイヤフラム構造- 小さなバルブシートと特大のダイヤフラムを組み合わせることで、下流側の圧力変動に対する高い感度を実現し、流量の変動に関わらず設定圧力を3 psig (0.2 bar)以内に維持します。
自己減圧設計- 設定値を下げると、下流側の過剰な圧力がレギュレータ本体を通して排出されるため、ほとんどの回路構成において、下流側に別途安全弁を設ける必要がなくなります。
コンパクトな小型設計- 本体寸法は1.8インチ x 3.4インチ x 0.4インチ (44 x 86 x 10 mm)、重量は0.38ポンド (0.16 kg) で、狭いパネルへの設置、計器筐体、個別のツールステーションなどに適しています。
高入口圧力定格- 最大300 psig (21 bar) の供給圧力に対応し、高圧ヘッダーシステムに対応しながら、下流の精密機器向けに正確な作動圧力まで減圧します。
デュアルゲージポートの向き- 前面と背面に1/8インチNPTゲージポートがあり、追加の継手やT字接続を必要とせずに、パネルレイアウトに合わせてどちらの向きにも圧力計を取り付けることができます。
パネル取り付け機能- 制御盤や筐体ドアにフラッシュマウント設置するための1-3/16インチ（30 mm）のパネルカットアウトに対応しており、レギュレータを固定されたアクセス可能な位置に固定します。
NPTFおよびGねじオプション- NPTF（米国規格）とG（BSPP/ISO）の両方のねじ規格に対応しており、単一の製品ファミリーで北米および国際的な空圧システムへの統合が可能です。
アルミニウム製ボディ構造- アセタール樹脂製のドームとノブを備えたアルミニウム製ボディは、耐腐食性と軽量設計を実現し、計装用空気および乾燥圧縮空気サービスに適しています。
ニトリルシール標準- ニトリル（ブナN）シールが標準で、40～125°F（4～52°C）の温度で、清浄でろ過された圧縮空気に対して信頼性の高い性能を発揮します。
不正操作防止オプション- 取り外し可能な調整ノブは設定後に引き抜くことができ、製造環境における不正な圧力調整を防止するための一定の不正操作防止機能を提供します。

技術仕様

一般仕様

パラメータ	仕様
シリーズ	超精密
工事	自己解放型ダイヤフラム
ポートサイズ	1/8インチ、1/4インチ
スレッドの種類	NPTF（米国規格）およびG（BSPP/ISO規格）
最大流量	40 scfm (1133 l/分)
入口圧力（最大）	300 psig (21 bar)
調整済み出口圧力	0～100 psig（0～7 bar）調整可能。標準範囲は0～50 psig（0～3.4 bar）です。
圧力計ポート	1/8インチNPT、前面および背面
圧力計（オプション）	0～160 psig（0～11 bar）
パネル取り付け穴	直径1-3/16インチ（30mm）
フローメディア	ろ過された圧縮空気
本体材質	アルミニウム
ドームとノブの材質	アセタール
シール材	ニトリル（標準）
寸法（長さ×高さ×幅、ゲージを除く）	1.8インチ x 3.4インチ x 0.4インチ (44 x 86 x 10 mm)
重量（ゲージ数が少ない場合）	0.38ポンド（0.16kg）
圧力精度	設定値は3 psig（0.2 bar）以内に維持されます。

温度定格

温度制限は、周囲環境と、レギュレーターを通過する圧縮空気媒体の両方に適用されます。

構成	周囲温度	培地温度
標準品（ニトリルシール）	40～125°F（4～52°C）	40～125°F（4～52°C）

流量性能データ

流量性能データは、入口圧力91 psig（6.3 bar）で測定されました。最大定格流量は、全開位置で40 scfm（1133 l/分）です。

ポートサイズ	最大流量 scfm (l/min)	入口圧力 psig	出口圧力 psig	重量（ポンド／キログラム）
1/8インチ	40 (1133)	最大300	0～100まで調整可能	0.38 (0.16)
1/4インチ	40 (1133)	最大300	0～100まで調整可能	0.38 (0.16)

認証およびコンプライアンス

認証／規格	詳細
ねじ規格	ANSI/ASME B1.20.3 に準拠した NPTF および ISO 228-1 に準拠した G (BSPP) により、世界中の空気圧システム配管規格との互換性が保証されます。
材料適合性	アルミニウム製の本体とアセタール樹脂製の部品は、圧縮空気サービスに関する標準的な工業材料要件を満たしています。
CEマーキングの適用資格	EU機械指令の要件に準拠するように設計された製品です。具体的な認証書類については、ROSS Controls社にお問い合わせください。

代表的な用途と産業分野

空気圧工具とトルク制御

組み立てステーションには、ナットランナーとトルクレンチそれぞれにレギュレーターが備えられており、正確な吐出圧力によってねじ込み締結具のトルク出力が直接制御されます。3 psigの精度範囲により、トルクの再現性が仕様範囲内に確実に収まります。
電子機器組立ラインにおける空気圧式ドライバーの供給調整は、一定の空気圧によって繊細な回路基板コネクタや筐体固定具の締め付け過ぎを防ぐ。
多軸ドリルヘッドにおけるドリル送り圧力制御により、送り速度と切削力を狭い加工範囲内に維持し、一貫した穴品質を確保する。
グラインダーおよびダイグラインダーの速度制御は、各作業ステーションの圧力調整によって行われ、バリ取りおよび仕上げ作業における材料除去率を一定に保ちます。
インパクトレンチのステージングでは、高トルク組立において、下流側のツールレギュレータの前に高精度な上流側レギュレータが供給を事前調整し、2段階の圧力制御を実現します。

計装用空気およびセンシングシステム

15～60psigの範囲で安定した低騒音の供給空気を必要とするI/P（電流-圧力）変換器およびポジショナー用の空気圧計器供給レギュレータ。
差圧トランスミッターや圧力スイッチなどの基準圧力供給装置では、供給の安定性が校正精度や測定再現性に直接影響します。
サンプル調整システムは、ガス分析装置パネルに圧力を供給する。コンパクトな設計のため、分析装置筐体内に過剰なスペースを消費することなく組み込むことができる。
大型空気圧制御弁において、パイロット信号をヘッダー供給圧力の変動に左右されずに正確な基準圧力に維持する必要がある場合の、パイロット信号供給調整。
圧力計、トランスミッター、センサーを、安定した再現性のある基準源に対して校正するための、試験台用基準圧力供給装置。

パネルと筐体の統合

危険場所にある電気筐体のパージおよび加圧システム（タイプZ、タイプX）用の制御盤圧縮空気供給レギュレーターは、パージ空気流量と筐体圧力を制御します。
従来の空気圧式PLCおよびシーケンサシステム向けに、標準的な計器圧力（通常20psig）で安定したパイロットエアを必要とする空気圧ロジックおよび制御システムの供給調整を行います。
パネルスペースが限られており、標準サイズのレギュレータを設置できないコンパクトな機械モジュールにおけるアクチュエータ供給圧力制御。
印刷機や加工装置におけるブレーキおよびクラッチ用エア供給レギュレーターは、正確で再現性のある解放圧力によって、一貫した張力制御を保証します。
包装・ラベル貼付機械における小型空気圧シリンダ用の比例制御式空気供給装置。コンパクトなレギュレータはアクチュエータのすぐ隣に取り付けられる。

検査室および医療機器製造

実験室環境において正確で安定した空気圧を必要とする、卓上型空気圧治具、クランプ装置、およびアクチュエータ駆動式試験台向けの実験室用ガス圧制御システム。
医療機器の組み立てにおける、圧着、プレス、接着などの作業において、精密な部品に校正された空気圧によって力が加えられる際の圧力制御。
医薬品包装機械におけるブリスター包装およびシーリング装置用の精密な空気供給。ヘッド圧力の一貫性がシールの完全性を制御する。
研究開発用試験治具の供給調整において、実験の妥当性と結果の再現性にとって再現可能な圧力が極めて重要となる場合。

注文と型番構成

ROSS社は構造化された型番を使用しています。標準モデルは、1/8インチおよび1/4インチのポートサイズで、NPTFまたはG（BSPP）ネジに対応し、標準の0～50psigの圧力範囲で提供されています。その他の圧力範囲（0～10、0～20、0～60psig）については、ROSS Controls社に直接お問い合わせください。

型番の例：

5212C1006 - 1/8インチ NPTF、0～50 psig 範囲

5212C2006 - 1/4インチ NPTF、0～50 psig 範囲

C5212C1006 - 1/8インチ G (BSPP) ネジ、0～50 psig 範囲

C5212C2006 - 1/4インチ G (BSPP) ねじ、0～50 psig 範囲

接頭辞 C = G (BSPP/ISO) スレッド (NPTF の場合は省略)

5212 = シリーズ指定（ミニチュア精密）

C = 本体/改訂コード

1または2 = ポートサイズコード（1 = 1/8インチ、2 = 1/4インチ）

006 = 圧力範囲および構成コード

標準圧力範囲は0～50 psig（0～3.4 bar）です。0～10、0～20、または0～60 psigの範囲については、ROSS Controls社までお問い合わせください。

G（BSPP）ねじモデルは、モデル番号の前に接頭辞Cが付くことで識別されます（例：C5212C1006）。

圧力計は標準装備ではありません。前面と背面に圧力計ポート（1/8インチNPT）が設けられています。圧力計はROSS Controls社からアクセサリーとして入手可能です。

パネルへの取り付けには、直径1-3/16インチ（30mm）の切り欠きが必要です。パネル取り付け用ナットは別売りのアクセサリーです。

標準型番

ポートサイズ	糸	圧力範囲 psig (bar)	型番
1/8インチ	NPTF	0-50 (0-3.4)	5212C1006
1/4インチ	NPTF	0-50 (0-3.4)	5212C2006
1/8インチ	G（BSPP）	0-50 (0-3.4)	C5212C1006
1/4インチ	G（BSPP）	0-50 (0-3.4)	C5212C2006

アクセサリー

圧力計

ROSS Controls社は、本シリーズの1/8インチNPTゲージポートに対応した0～160psig（0～11bar）の圧力計を提供しています。ゲージはパネルの向きに合わせて前面または背面に取り付けることができます。

パネルマウントナット

パネル取り付け用ナットアクセサリを使用すると、1-3/16インチ（30mm）のパネル切り欠きにシリーズを埋め込み取り付けることができ、レギュレータ本体をしっかりと固定してオペレーターがアクセスできるようにします。

下流フィルター

ROSS Controls社のFRLフィルターは、シリーズ精密レギュレーターの上流側モジュールとして提供されており、5ミクロン、20ミクロン、または40ミクロンの微粒子を除去して、レギュレーターのシートと下流側の計装機器を保護します。

よくある質問（FAQ）

Q：精密圧力レギュレーターと標準圧力レギュレーターの違いは何ですか？

A：精密レギュレーターは、小さな弁座と大きなダイヤフラム検知面積を組み合わせることで、下流側の圧力変化に対するダイヤフラムの応答を増幅します。この形状により、より厳密な圧力制御が可能になります。ROSSユニットは、需要の変化に関わらず設定圧力を3 psig（0.2 bar）以内に維持しますが、標準的なレギュレーターでは同じ条件下で5～15 psigの変動が生じる場合があります。

Q：このシリーズが受け入れ可能な最大入口供給圧力はどれくらいですか？

A：本シリーズは、最大300 psig（21 bar）の入口供給圧力に対応します。出口圧力は0～100 psig（0～7 bar）の範囲で調整可能で、計器用または工具用エア回路に供給する高圧ヘッダーシステムにおいて、大幅な圧力低減比を実現します。

Q：自己排泄とはどういう意味ですか？また、なぜそれが重要なのでしょうか？

A：自己減圧機能とは、設定値が既存の下流圧力よりも低くなった際に、レギュレータ本体を通して下流圧力を排出する機能のことです。この機能がない場合、非減圧型レギュレータでは、システムがその圧力を消費するまで、新しい設定値以上の下流圧力が閉じ込められてしまいます。自己減圧設計により、ほとんどの用途で別途下流側安全弁を設ける必要がなくなるため、回路設計が簡素化されます。

Q：このシリーズはどのくらいの流量容量を提供しますか？

A：このシリーズは最大40 scfm（1133 l/分）の流量を実現します。これは、低流量の計測用空気、個々のステーションでの空気圧工具への供給、およびセンシングシステム用途向けに設計されています。より高い流量と精度が求められる場合は、121シリーズ（155 scfm）、122シリーズ（170 scfm）、または123シリーズ（800 scfm）をご検討ください。

Q：このシリーズは、下流側に潤滑油を供給して使用できますか？

A：本シリーズはニトリル製シールを使用しており、標準ISO 32粘度の石油系エアライン潤滑油に対応しています。FRLシステムで潤滑装置を使用する場合は、油分を含んだ空気がレギュレーターのダイヤフラムチャンバーに侵入するのを防ぐため、潤滑装置は精密レギュレーターの下流側に配置する必要があります。

Q：このシリーズは真空用途に適していますか？

A：いいえ。このシリーズは、大気圧以上の圧縮空気圧調整用に設計されています。真空調整または制御については、ROSS Controls社に適切な真空対応製品群についてお問い合わせください。

Q：ゲージポートのサイズと使用方法を教えてください。

A：このシリーズには、本体の前面と背面に1/8インチNPTゲージポートが装備されています。標準圧力計（0～160psig / 0～11bar）はどちらのポートにもねじ込むことができます。使用しないときは、反対側のポートを塞いでください。前面と背面の両方にポートがあるため、パネルのレイアウトに合わせて最もアクセスしやすい方向にゲージを取り付けることができます。

Q：どのようなねじ規格が利用可能ですか？

A：このシリーズは、北米での設置向けにNPTF（米国規格テーパーパイプねじ、ドライシール）規格、および国際およびヨーロッパでの用途向けにG（BSPP、ISO 228-1準拠）規格で提供されています。Gねじモデルは、型番の接頭辞Cで識別されます（例：C5212C1006）。

Q：標準の0～50psig以外に、どのような圧力範囲が利用可能ですか？

A：標準カタログの圧力範囲は0～50 psig（0～3.4 bar）です。0～10 psig（0～0.7 bar）、0～20 psig（0～1.4 bar）、0～60 psig（0～4.1 bar）などの追加範囲については、ROSS Controlsに直接お問い合わせください。これらの特殊範囲構成では、目標圧力範囲で最適なダイヤフラム感度が得られるように、異なる内部スプリングアセンブリが使用されています。

Q：このシリーズはコントロールパネルにどのように取り付けられますか？

A：このシリーズは、直径1-3/16インチ（30mm）の円形切り欠きを通してパネルに取り付けるように設計されています。パネル取り付けナット（別売アクセサリー）をパネル背面からレギュレーター本体にねじ込み、固定します。レギュレーター本体の奥行き（ゲージなしの場合1.8インチ/44mm）は、パネル表面の裏側に収まるようにする必要があります。

Q：この一連の装置の上流には、どのようなろ過装置が推奨されますか？

A：精密レギュレーターの上流側には、5ミクロン以上の微粒子フィルターを設置することを推奨します。これは、小さなバルブシートを微粒子汚染から保護し、漏れや制御の不安定化を防ぐためです。ROSS Controls社は、このシリーズのモジュール式コンパニオンとして設計された小型FRLフィルターを提供しています。

Q：動作温度範囲はどのくらいですか？

A：標準ニトリルシールを採用した本シリーズは、周囲温度および媒体（空気）温度ともに4℃～52℃（40°F～125°F）の範囲で動作します。これは、屋内の産業用途、実験室用途、および空調管理された用途の大部分をカバーします。より高温の環境については、シール材のオプションについてROSS Controls社にお問い合わせください。

設置およびメンテナンスに関するガイドライン

精密レギュレーターバルブシートを、シート漏れや制御の不安定化を引き起こす汚染物質から保護するために、上流側に5ミクロンの微粒子フィルターを取り付けてください。
調整ノブが操作者の設定値調整に容易にアクセスできる位置にレギュレーターを取り付けてください。固定設置の場合は、1-3/16インチ（30mm）の切り欠きとパネル取り付けナットを使用したパネル取り付けをお勧めします。
清潔で乾燥した、ろ過済みの圧縮空気を供給してください。本シリーズは、ダイヤフラムチャンバーの上流側での潤滑空気サービスには対応していません。
入口供給圧力が300 psig（21 bar）を超えないようにしてください。最大入口圧力を超えて運転すると、ダイヤフラムや内部部品が損傷する可能性があります。
調整された出口圧力を監視できるように、前面または背面の1/8インチNPTゲージポートに圧力計を取り付けてください。使用しないゲージポートは塞いでください。
調整ノブを時計回りに回すと出口圧力が上がり、反時計回りに回すと下がります。設定値を下げると、自己減圧機能により下流側の余剰圧力が排出されます。
小型NPTFポートでは、ねじ込み部を超えてパイプねじシールテープ（PTFEテープ）を使用しないでください。余分なテープがバルブシート部分に入り込み、シートからの漏れの原因となる可能性があります。
システムを本番稼働させる前に、校正済みの基準圧力計を使用して、調整された出口圧力を確認してください。
周囲温度は4～52℃（40～125°F）の範囲に保ってください。この範囲外の温度では、ダイヤフラムの柔軟性、シールの完全性、および調整精度に影響が出る可能性があります。
不正操作防止機能が必要な場合は、希望の圧力を設定した後、調整ノブを取り外してください。ノブは今後の設定値調整のために保管しておいてください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

本シリーズおよびROSS FRL製品全般に関する技術サポートは、ミシガン州ファーンデールにあるROSS Controls USA本社、およびカナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のROSSオフィスを通じてご利用いただけます。

製品構成に関するサポート、技術資料、正規販売代理店の所在地については、ROSS Controls USA（電話番号：(800) 438-7677）までお問い合わせいただくか、rosscontrols.comをご覧ください。

本シリーズの交換部品、シールキット、およびサービス関連資料は、ROSS Controls社およびその正規販売代理店ネットワークを通じて入手可能です。

カタログのダウンロード： https://www.rosscontrols.com/en/documents
