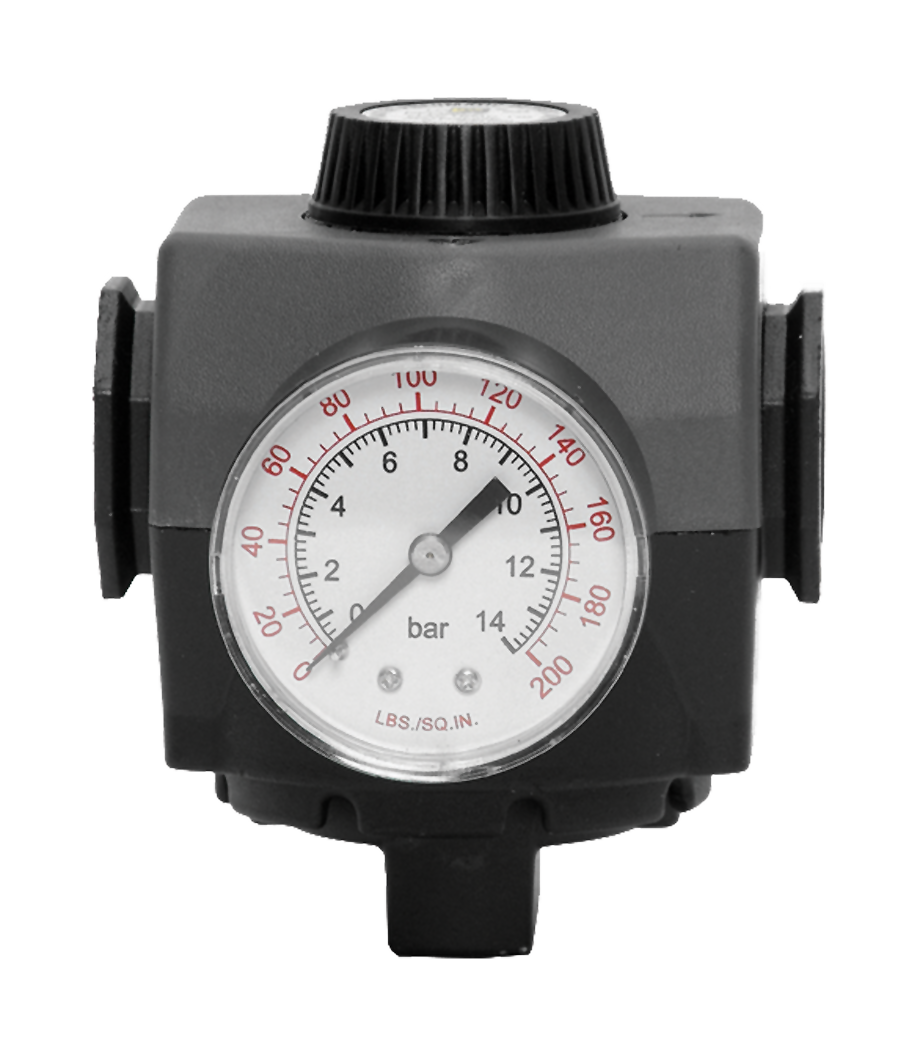

MD4 シリーズ リモート パイロット レジスタ ポートサイズは3/8インチ～3/4インチ。 190 scfm (5381 l/分) までの流量

製品概要

ROSS Controlsは、MD4モジュラープラットフォームをベースにしたリモートパイロット式圧力レギュレータシリーズです。MD4システムの高い流量容量と、パイロット操作による遠隔圧力設定機能を兼ね備えています。3/8インチ、1/2インチ、3/4インチのポートサイズが用意されており、1/4インチNPTFパイロットポートに接続された遠隔設置のパイロットレギュレータによって、最大190 scfm（5381 l/min）の流量と0～250 psig（0～17 bar）の出口圧力を実現します。

リモートパイロットレギュレータを使用すると、メインレギュレータ本体を物理的にアクセスできない場所、危険な場所、または環境的に過酷な場所に設置しながら、圧力設定値の調整を便利な遠隔地から行うことができます。パイロット信号線はかなりの距離まで配線できるため、設計エンジニアはメイン圧力制御点と操作調整インターフェースを自由に分離できます。このシリーズは、この機能を高流量のMD4プラットフォームにも拡張し、124シリーズのフルサイズ流量容量では不十分な用途に対応します。

本シリーズは、ROSS MD4 FRLマニホールドアセンブリに直接組み込むように設計されており、配管継手なしで上流側のMD4フィルターと下流側のMD4潤滑装置に接続できます。このモジュール構造により、圧力損失を最小限に抑え、メンテナンスを簡素化した、コンパクトで整理されたFRLステーションが実現します。自己減圧型と非減圧型の両方の構成が用意されており、下流側の圧力処理挙動に関するあらゆる空気圧回路要件に対応します。

周囲温度定格が175°F（79°C）、入口圧力容量が300psig（21bar）と拡張されているため、特別なシールオプションや標準構成の変更を必要とせずに、多くの類似製品よりも幅広い産業環境に設置できます。

主なエンジニアリング機能

• MD4プラットフォームのリモートパイロット機能- コンパクトなMD4モジュラーFRLプラットフォームの高い流量容量とリモートパイロット圧力制御を組み合わせることで、MD4マニホールドアセンブリをアクセス困難な場所に設置しながら、圧力を遠隔で調整することが可能になります。
• MD4リモートパイロットクラスで最高の流量- 3/4インチポートサイズで最大190 scfm（5381 l/分）の流量を実現し、同じ本体サイズカテゴリーの124シリーズフルサイズリモートパイロットレギュレーター（155 scfm）および122シリーズMD4精密レギュレーター（170 scfm）を上回ります。
• 自己減圧式と非減圧式のオプション- 自己減圧式（設定値の低下時に下流側の圧力が本体を通して排出される）と非減圧式（設定値の上昇時に下流側の圧力が維持される）の両方の構成が利用可能で、標準回路と圧力保持回路の両方の要件に対応します。
• リモートパイロットポート- 1/4インチNPTFパイロットポートは、リモートパイロットレギュレータからの出力を受け入れ、オペレーターは任意の場所から下流側の圧力を制御できます。一般的な用途では、パイロットラインの長さは制御精度にほとんど影響を与えません。
• モジュール式MD4プラットフォームとの互換性- 配管継手なしでROSS MD4 FRLマニホールドアセンブリに直接統合できるように設計されており、MD4マニホールドプラットフォーム上でコンパクトなフィルター・リモートパイロットレギュレーター・ルブリケーターの組み合わせを可能にします。
• 広い出口圧力範囲- パイロット圧力によって制御される出口圧力は0～250psig（0～17bar）で、124シリーズの標準（0～200psig）よりも広い制御範囲を提供し、高圧ツールやプロセスの要件に対応します。
• 拡張温度定格- 標準構成では周囲温度および媒体温度が175°F (79°C)まで対応しており、オーブンや炉の近くの暖かい工業用場所、または高温気候の屋外設置場所への設置が可能です。
• 高入口圧力定格- 最大300 psig (21 bar) の入口供給圧力に対応し、高圧圧縮空気ヘッダーに対応しながら、下流側で遠隔操作による作動圧力を供給します。
• デュアルゲージポートの配置- 前面と背面に1/4インチNPTゲージポートがあり、本体に圧力計を取り付けて、指令されたパイロット圧力が下流側の接続点で正確に再現されていることを確認できます。
• NPTFおよびGネジ規格に対応- 北米および国際的な空気圧システムとの互換性を確保するため、すべてのポートサイズがNPTFおよびG（BSPP）ネジ規格の両方で利用可能です。

技術仕様

一般仕様

温度定格

本シリーズは、ミニチュアシリーズおよび精密シリーズのユニットよりも高い最高温度に対応しており、標準のニトリルシールは改造なしで175°F（79°C）での動作をサポートします。

流量性能データ

流量性能は入口圧力91 psig（6.3 bar）で測定。最大流量は3/4インチポートサイズで190 scfm。

認証およびコンプライアンス

代表的な用途と産業分野

MD4 FRLリモートパイロットステーションの設置

• MD4 FRLマニホールドアセンブリは、機械キャビネット、筐体、または天井構造物内部に設置され、通常運転時にはマニホールドにアクセスできない場所に設置されます。シリーズのリモートパイロット機能により、マニホールド設置場所にアクセスすることなく、圧力設定値をアクセスしやすいリモートパネルにルーティングできます。
• 工作機械およびマシニングセンタMD4 FRLステーションは、機械のクーラントエンクロージャまたはチップガード内部に設置され、機械外部の操作パネルからリモートパイロット調整が可能です。
• ロボット組立セルFRLステーションは、ロボットアームまたはベース構造に取り付けられ、警備されたセルエリア内に設置され、パイロットによる調整は警備境界の外側にあるセル制御ペンダントで行われる。
• MD4 FRLマニホールドグループが機械フレーム内の複数のアクチュエータに供給され、HMIパネルのパイロットレギュレータにより、オペレーターが機械にアクセスすることなく圧力調整を行える自動組立システム。
• 半導体および電子機器製造用のクリーンルームFRLステーションは、クリーンルームの内部に設置され、制御された環境への人員の立ち入りを避けるため、クリーンルームの外部からパイロット調整を行う。

自動車製造

• 車体工場の溶接治具とクランプアクチュエータの供給制御において、溶接セル内のMD4 FRLマニホールドはセルパネルから遠隔制御されるため、圧力調整のために作業者が溶接ゾーンに入る必要がなくなります。
• 塗装工場のコンベアとドア開閉機構の供給制御は、オーブンまたはスプレーゾーン内のMD4 FRLステーションによって行われ、危険環境の外から遠隔操作で調整できます。
• エンジン試験セルの空気圧供給制御では、シリーズ本体は試験セル内にあり、パイロットはセル外の制御ステーションにあります。
• 組立ライン用治具のクランプ供給において、異なるモデルバリエーションごとに異なるクランプ圧力が必要となる場合、リモートパイロット制御により、ラインを停止したりマニホールドにアクセスしたりすることなく、レシピに基づいた圧力変更が可能になります。
• トランスミッション組立油圧試験台の圧縮空気供給装置。試験圧力の設定値は部品の種類によって異なり、パイロットレギュレータを介してオペレーターコンソールから制御される。

プロセス産業および化学産業

• プロセスエリアにおける空気圧作動式制御弁の化学プラント供給制御。プロセスゾーンにはMD4 FRLマニホールドステーションが設置され、ローカルパネルまたは中央制御室でパイロット調整が行われます。
• 石油・ガス施設におけるプロセスエリア内の空気圧バルブおよびアクチュエータへの圧縮空気供給制御。安全区域の制御室から遠隔で設定値を調整可能。
• 医薬品製造における充填・包装ラインの供給規制において、プロセス室内のMD4 FRLステーションは、管理区域外から遠隔操作で調整される。
• 衛生管理が重要な区域において、調整のためにFRLステーションへの人員の立ち入りが望ましくない場合、食品加工供給規制を、加工区域外からの遠隔操縦制御によって実施する。
• 水処理施設の曝気およびアクチュエータ供給制御は、施設制御室から遠隔操作で調整可能な、水中または遠隔地のFRLステーションによって行われます。

高圧・高流量用途

• 155 scfm（124シリーズの最大値）以上740 scfm（標準の126シリーズの最大値）以下の流量容量を必要とする用途において、190 scfmのシリーズ容量は3/8インチから3/4インチのポートサイズにおけるギャップを埋めます。
• 遠隔操作で最大250 psig（17 bar）の吐出圧力を必要とする高圧工具供給装置。これは、124シリーズの標準最大圧力200 psigを超えています。
• MD4マニホールド構成では、複数のシリーズリモートパイロットユニットが同じマニホールドアセンブリ内の異なる圧力ゾーンに供給され、それぞれがリモートパイロットラインから独立して制御されます。
• プログラム制御されたパイロット圧力（I/Pトランスデューサ経由）によって、手動調整なしに、異なる試験条件に応じて異なる下流圧力が制御される自動試験システム。

注文と型番構成

ROSSの型番構造は、リリーフオプション、ゲージオプション、ポートサイズ、ノブの色を規定しています。MD4プラットフォームの接頭辞は、MD4マニホールドとの互換性を示します。

注文時にリリーフオプションを指定してください：1＝自動リリーフ（標準）、2＝非リリーフ。非リリーフの場合、設定値が上昇しても下流側の圧力は維持されます。

黄色のノブオプション（コードY）は、複数ユニットのMD4マニホールドアセンブリにおけるリモートパイロットレギュレーターステーションを視覚的に識別するためのものです。

パイロットポートは1/4インチNPTFです。パイロット電源ラインは、リモートパイロットレギュレータの出力からこのポートに接続されます。

G（BSPP）ねじポートのコードはC、D、E（3/8インチ、1/2インチ、3/4インチ）です。NPTFポートのコードは3、4、5です。

パイロットレギュレーター（ROSS 120シリーズまたは同等品）が別途必要です。パイロットレギュレーターの出力は、必要なシリーズの出口圧力範囲をカバーしている必要があります。

救済措置オプションコード

ポートサイズとスレッドコード

アクセサリー

遠隔操縦規制当局

ROSS Controls社の標準または精密レギュレータは、いずれも本シリーズのパイロット電源として使用できます。ROSS 120シリーズ小型精密レギュレータは、コンパクトなサイズと高い設定値精度により、遠隔調整パネルで広く使用されています。

圧力計

本体の1/4インチNPTゲージポートには、0～200psig（0～14bar）の圧力計が備えられています。試運転時および定期メンテナンス時に、本体の出口圧力を確認するために使用します。

MD4 FRLモジュールコンポーネント

ROSS Controls社のMD4プラットフォーム用フィルター、潤滑装置、およびMD4 LOXロックアウトバルブは、モジュール式マニホールド構成でシリーズに直接統合できます。MD4アセンブリの設計に関する包括的なサポートについては、ROSS Controls社にお問い合わせください。

関連製品およびアクセサリー

• 122シリーズMD4精密レギュレータ- 遠隔操縦制御が不要な設置環境向けに、直接ローカル設定点調整が可能なMD4プラットフォーム精密レギュレータ。https ://www.rosscontrols.com/en/series/122-md4-precision-series
• 124シリーズ フルサイズリモートパイロットレギュレータ- 標準フルサイズFRLプラットフォーム上の、1/4インチ～3/4インチポート、流量最大155 scfmのフルサイズモジュール式リモートパイロットレギュレータ。https ://www.rosscontrols.com/en/series/124-full-size-series-remote-pilot-reg
• 126シリーズ高容量リモートパイロットレギュレータ- 3/4インチ～2インチポート対応、流量最大4000 scfmの高容量インラインリモートパイロットレギュレータ。大口径リモートパイロット用途向け。https ://www.rosscontrols.com/en/series/126-high-capacity-series-remote-pilot-reg
• 120シリーズ小型精密レギュレータ- シリーズ設備のパイロット電源として一般的に使用されるコンパクトな精密レギュレータ。https ://www.rosscontrols.com/en/series/120-miniature-precision-series
• ROSS MD4 FRLフィルター- MD4プラットフォーム用モジュール式フィルター。MD4シリーズアセンブリの上流側微粒子除去に使用できます。https ://www.rosscontrols.com/en/categories/filters
• ROSS MD4 LOXロックアウトバルブ- MD4シリーズアセンブリの上流側でLOTO準拠のエネルギー遮断を行うためのMD4互換ロックアウトバルブ。https ://www.rosscontrols.com/en/categories/lockout-valves

よくある質問（FAQ）

Q：このシリーズは124シリーズとどのように違うのですか？

A:どちらもリモートパイロットポートを備えたダイヤフラム構造のリモートパイロットレギュレータです。このシリーズはMD4モジュラープラットフォームをベースに構築されており（124シリーズのフルサイズプラットフォームとは異なります）、最大流量が高く（190 scfm 対 155 scfm）、出口圧力範囲が広く（0～250 psig 対 0～200 psig 標準）、自己リリーフ機能と非リリーフ機能の両方を備え、定格温度は175°F（79°C）で、124シリーズの標準範囲とは異なります。このシリーズでは、フルサイズFRLマニホールドコンポーネントではなく、MD4マニホールドコンポーネントが必要です。

質問：非救済オプションの利点は何ですか？

A：非リリーフ式レギュレータは、レギュレータが停止した時、または入口圧力が一時的に設定値より低下した時に、下流側の圧力を維持します。これは、供給圧力が一時的に失われた時に下流側のアクチュエータが位置を保持し、排気を行わないようにする必要がある空気圧回路で役立ちます。標準の自己リリーフ式オプションは、設定値が低下したり、入口圧力が低下したりした際に、下流側の圧力が安全に排出される回路に適しています。

Q：このシリーズの最大出口圧力はどれくらいですか？

A：本シリーズの最大吐出圧力は250 psig（17 bar）で、リモートパイロットレギュレータの出力によって設定されます。これは124シリーズの標準最大圧力200 psigを上回るため、リモートパイロット制御を必要とする高圧工具やプロセス用途に適しています。

質問：最大流量容量はどれくらいですか？

A：このシリーズは、3/4インチポートサイズで最大190 scfm（5381 l/分）の流量を実現します。これは、ROSS FRL製品ラインナップのフルサイズおよびMD4モジュラーリモートパイロットレギュレータの中で最高の流量容量です。190 scfmを超える流量が必要な場合は、126シリーズ高容量リモートパイロットレギュレータ（最大4000 scfm）が必要です。

Q：パイロット電源として、どのレギュレーターでも使用できますか？

A：はい、必要な圧力範囲内でクリーンでフィルタリングされたパイロット信号を出力するレギュレータであれば、どれでもパイロット電源として使用できます。ROSS Controls社の120シリーズ小型精密レギュレータはよく選ばれています。パイロットレギュレータの出力圧力範囲は、必要なシリーズ出口圧力の動作範囲全体を網羅している必要があります。

Q：パイロットポートのサイズと位置を教えてください。

A：パイロットポートは1/4インチNPTFで、メインレギュレーター本体にあります。1/4インチ外径のパイロット信号チューブは、リモートパイロットレギュレーターの出口からこのポートに接続されます。このポートの位置により、MD4マニホールドアセンブリ内でチューブの柔軟な配線が可能になります。

Q：このシリーズは、パイロット信号源として電気空圧式（I/P）トランスデューサに対応していますか？

A：はい。I/P（電流-圧力）変換器はパイロット信号を供給できるため、デジタルまたはアナログ制御システムで下流側の圧力を比例的に制御できます。この構成により、プログラムによる圧力変更が必要なアプリケーション向けに、レシピに基づいた自動圧力制御が可能になります。

Q：上流工程でのろ過はどのようなものが必要ですか？

A：主供給ラインには、最低5ミクロンのろ過が必要です。ROSS MD4フィルターは、モジュール式マニホールドアセンブリでシリーズに直接接続できます。また、パイロットバルブの汚染を防ぐため、パイロット信号供給ラインにも適切な清浄空気を供給してください。

Q：動作温度範囲はどのくらいですか？

A：標準ニトリルシールを採用した本シリーズは、周囲温度および媒体温度ともに4～79℃（40～175°F）の範囲で動作します。この拡張された定格（小型およびフルサイズ精密シリーズのF値と比較して）により、より高温の産業環境への設置が可能になります。

Q：このシリーズは単体のインラインレギュレータとして使用できますか？

A：はい。MD4モジュラーマニホールド用に設計されていますが、NPTFまたはGネジポートを使用してインラインで取り付けることも可能です。リモートパイロット機能は、取り付け方法に関わらず引き続きご利用いただけます。

Q：運転中にパイロット信号線が切断された場合、どうなりますか？

A：パイロット信号線が切断されると、パイロットポートは大気に開放され、設定圧力は実質的に0 psigになります。自己減圧構成では、本体が完全に開き、下流側の圧力が排出されます。非減圧構成では、下流側の圧力は消費されるまで最後の設定圧力に維持されます。パイロット線を再接続すると、通常の制御運転が回復します。

Q: 非救済オプションの場合、シリーズはどのように順序付けられますか？

A：型番構成でリリーフオプションコード2（非リリーフ）を指定してください。型番構成はMD4 52K [リリーフ] [ゲージ] [ポート] [カラー] Bです。例えば、非リリーフ、ゲージなし、3/4インチNPTF、黒ノブのユニットは、MD4 52K 2 A 5 2 Bとして注文します。注文前に、非リリーフ構成が下流の特定の回路に適していることを確認してください。

設置およびメンテナンスに関するガイドライン

• 1/4インチNPTFパイロット信号チューブを、リモートパイロットレギュレーターの出口から直列パイロットポートまで配線してください。パイロット信号の流れを妨げるような鋭い曲がりやねじれのない、清潔で乾燥した1/4インチ外径のチューブを使用してください。
• 本体バルブシートとダイヤフラムを保護するため、上流側にMD4 5ミクロンフィルターまたは同等品を取り付けてください。中間継手を使用せずに、MD4マニホールドに直接接続してください。
• パイロット信号供給空気は、パイロットレギュレーターの入口で最低5ミクロンのフィルターを用いてろ過してください。汚染されたパイロット空気は、本体のパイロットポートを詰まらせる可能性があります。
• 本体入口圧力が300 psig（21 bar）を超えないようにしてください。
• モジュール式MD4マニホールドの取り付けについては、ROSS Controls社のMD4組立手順に従ってください。供給圧力をかける前に、モジュールの位置合わせを確認し、指定されたタイロッドトルクを適用し、ポートの密閉性を確認してください。
• 周囲温度は4～79℃（40～175°F）の範囲に保ってください。シリーズ標準のニトリルシールは、175°Fの動作範囲全体に対応しています。
• ゲージポートの確認：本体前面または背面の1/4インチNPTポートにゲージを取り付け、実際の出口圧力を監視します。使用しないゲージポートは1/4インチNPTプラグで塞いでください。
• リモートパイロットレギュレーターを希望の作動圧力に設定します。メインボディに校正済みの圧力計を取り付け、直列メインボディ出口圧力がパイロット設定値と一致していることを確認します。
• 非リリーフ用途の場合、下流回路の設計が保持動作を考慮していることを確認してください。すなわち、パイロット設定値が上昇してもベントが発生しないことを確認してください。回路安全解析で必要とされる場合は、下流側に適切な安全リリーフを設けてください。
• パイロットシステム全体をテストします。全動作範囲にわたってパイロット設定値を増減させ、本体出口がパイロット出力に正確に追従し、自己減圧（または非減圧）動作が想定どおりであることを確認します。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

本シリーズおよびMD4リモートパイロットシステムの設計に関する技術サポートは、ROSS Controls USA（(800) 438-7677）を通じてご利用いただけます。

ROSS Controlsは、カナダ、ブラジル、ドイツ、フランス、イギリス、インド、中国、日本のオフィスを通じて、グローバルなサポートを提供しています。

シリーズ関連資料、MD4マニホールド組立ガイド、パイロットシステム設計リソース、販売代理店検索サービスについては、rosscontrols.comをご覧ください。

カタログのダウンロード： https://www.rosscontrols.com/en/documents
