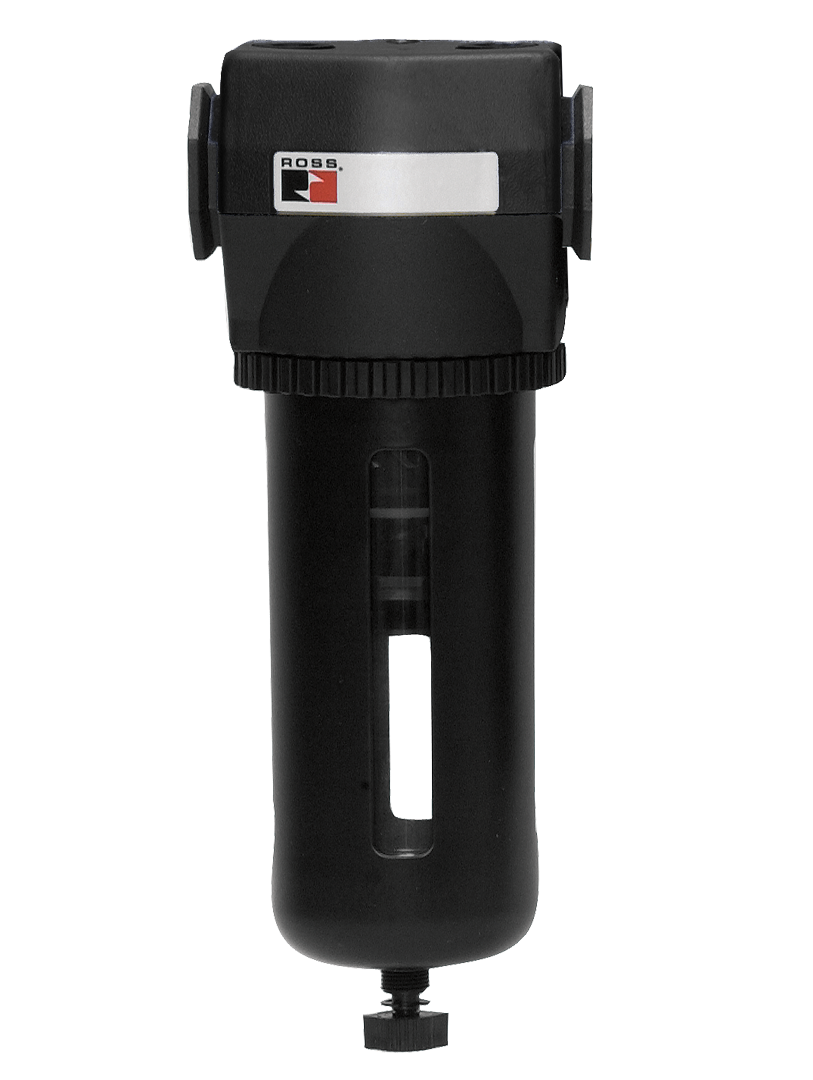

MD4シリーズ ポートサイズは3/8インチ～3/4インチ。 204 scfm (5777 l/分) までの流量

製品概要

ROSS Controls MD4シリーズは、3/8インチから3/4インチ（NPTまたはG/BSPP）のポートサイズに対応するモジュール式インラインエアプレパレーションフィルターのシリーズで、最大粒子フィルター流量は204 scfm（5,777 l/分）です。MD4はMD3シリーズの大口径版で、MD3の1/4インチから1/2インチのポートサイズでは対応できない3/8インチから3/4インチのポートサイズ範囲をカバーします。MD3とMD4を組み合わせることで、1/4インチから3/4インチの空圧システム向けに、一貫性のある機能を備えたモジュール式フィルタープラットフォームを提供します。

MD4シリーズには、粒子フィルター、凝集フィルター、油蒸気除去（吸着）フィルター、およびこれら3段階すべてを組み合わせたクリーンエアパッケージが含まれます。粒子フィルターは、5ミクロンのポリエチレン（標準）または40ミクロンの焼結ブロンズエレメントを使用します。凝集フィルターのバリエーションは、標準（9オンス/266ml）または拡張（15オンス/443ml）ボウルにホウケイ酸ガラス繊維エレメントを使用し、油エアロゾルを0.3ミクロンまたは0.01ミクロンレベルまで除去します。吸着フィルターエレメントは、炭化水素蒸気の除去に活性炭を使用します。クリーンエアパッケージは、2つまたは3つのろ過段階を1つのモジュール式アセンブリに統合します。

MD4は、スチール製シャッターガード付き9オンスポリカーボネートボウル（標準）またはナイロン製サイトグラス付きアルミニウムボウルを使用します。複数のドレンオプションには、自動、手動、内部フロート、ドレンレスフィッティング（1/4 NPTメス）、および電子ドレンがあります。LOXロックアウトバルブは、標準またはEEZ-ONソフトスタート機能付きで、入口側または出口側に統合できます。MD4フィルター/レギュレーターモデルのピストン式レギュレーターは、改ざん防止のための取り外し可能なロックキーを備え、出口圧力を125 psig（8.6 bar）まで調整できます。

3/8インチから3/4インチのポートサイズで、より高い流量、高度な多段式ろ過、エネルギー遮断統合、またはクリーンエアパッケージを必要とする空気処理を指定するシステムエンジニアにとって、MD4は、このポートサイズ範囲においてROSS FRL製品ラインの中で最も包括的なカタログ標準ソリューションを提供します。

主なエンジニアリング機能

• 3/8～3/4インチポートで最大204 scfmの高流量- 100 psigで204 scfm（5,777 l/分）の流量容量を実現し、MD4シリーズは、生産ラインのメイン、工作機械の供給ヘッダー、ロボットセルの供給レールなど、3/4インチ供給ヘッダーを備えた高需要の空気圧システムに適しています。
• LOXロックアウトバルブの統合- MD4ユニットは、標準またはEEZ-ONソフトスタート機能を備えた一体型LOXロックアウトバルブを、入口側または出口側に搭載して注文できます。これにより、空気使用箇所でろ過とOSHA準拠のエネルギー遮断を組み合わせたアセンブリが実現します。
• クリーンエアパッケージオプション（2段階および3段階） - MD4クリーンエアパッケージは、5ミクロン粒子フィルター、0.3ミクロンまたは0.01ミクロン凝集フィルター、およびオプションの活性炭吸着ステージを単一のモジュール式アセンブリに組み合わせ、ISO 8573-1クラス1の空気品質を実現します。
• 電子ドレンオプション- MD4シリーズは、手動、自動、フロート式、およびドレン量が少ない継手オプションに加え、時間制御による自動凝縮水排出のための電子ドレンにも対応しています。電子ドレンは、自動フロート式ドレンの応答速度が遅すぎる場合や、ドレンタイミングを制御する必要がある用途で推奨されます。
• スチール製飛散防止ガード付きポリカーボネート製ボウル- 標準容量9オンス（266ml）のポリカーボネート製ボウルには、ボウルの破片による破損を防ぐためのスチール製飛散防止ガードが付属しています。透明なボウルなので、結露した液体の量を視覚的に確認できます。
• サイトグラス付きアルミボウル- アルミボウル（標準9オンス、拡張15オンス）オプションを使用すると、動作温度の上限が175°F（79°C）、最大入口圧力が200psig（14バール）まで拡張されます。拡張アルミボウルは、凝縮および吸着フィルター段用に15オンス（450ml）の容量を提供します。
• ピストン式レギュレーター（取り外し可能なロックキー付き） - MD4フィルター/レギュレーターモデルは、125 psig（8.6 bar）まで調整可能なピストン式レギュレーターを採用しています。取り外し可能なロックキーにより、製造現場での不正な圧力調整を防止します。
• 複数の差圧ゲージ範囲- 0～50 psig、0～125 psig、0～175 psig、および0～200 psigの範囲のゲージオプションがあり、パネルマウントナット構成も含まれているため、ゲージスケールをアプリケーションの圧力範囲に合わせることができ、状態に基づいた要素交換の決定が可能になります。
• 逆流構成も利用可能- MD4ユニットは、供給配管とプロセス配管の方向が標準とは逆になっている設置場所向けに、逆流構成で利用可能です。
• NPTおよびG（BSPP）ねじオプション- NPTおよびG（BSPP）ねじタイプはどちらも、北米および国際的な機械設計との互換性を確保するための標準カタログオプションです。
• ステンレス鋼製オプション（LOX対応） - MD4フィルター/レギュレーターとLOXロックアウトバルブを組み合わせた製品は、食品加工、医薬品、および耐腐食性用途向けにステンレス鋼製で提供されています。

技術仕様

一般仕様

温度定格

耐熱温度はボウルの材質によって異なります。ポリカーボネート製のボウルは、アルミニウム製のボウルよりも耐熱温度の上限が低くなります。

重要：ポリカーボネート製のボウルは、溶剤、ケトン、塩素化炭化水素、その他の腐食性化学物質と相性が悪いです。高温環境や化学物質にさらされる環境では、アルミニウム製のボウルをお選びください。アルミニウム製ボウルとオプションのスプリングサポートを備えたフィルター/レギュレーターモデルは、出口圧力を最大175 psig（12 bar）までサポートします。

流量性能データ

入口圧力100psigにおける流量性能（新エレメント）。合体および吸着フィルターの流量は、標準ボウル構成に基づいています。拡張ボウルは、より大きな凝縮水保持容量で同等の流量を実現します。

認証およびコンプライアンス

代表的な用途と産業分野

産業オートメーションとロボット工学

• ロボットセルおよび自動化ラインへの主供給空気供給は、3/4インチの供給ヘッダーで行われ、204 scfmの容量で安定した品質の空気を複数のロボット、サーボ空圧機器、および高サイクルアクチュエータグループに同時に供給します。
• 比例弁回路、サーボ空圧システム、精密モーションアクチュエータなどにおいて、オイルフリーの空気を使用することで弁の汚染を防ぎ、再現性の高い性能を確保するための、クリーンエア処理（凝縮またはクリーンエアパッケージ）。
• ロボットセル内の空気準備ポイントにLOXロックアウトバルブを組み込むことで、工具交換、メンテナンス、ロボットプログラミング作業中のOSHA準拠のエネルギー遮断を実現します。
• MD4クリーンエアパッケージ（3段階）は、半導体製造、フラットパネルディスプレイ製造、その他ISO 8573-1クラス1の空気品質が機械供給点で要求される高清浄度自動化向けに設計されています。

工作機械と精密製造

• 大型CNCマシニングセンター、多軸旋盤、精密研削盤向けの主給気準備。3/4インチの給気ポートを備え、204 scfmの容量で、スピンドルパージ、工具交換、ワーク保持、クーラントシステムのアクチュエータの同時動作をサポートします。
• 空気軸受スピンドル、座標測定機（CMM）、および精密測定機器の空気処理において、凝集ろ過により精密表面や軸受要素への油エアロゾル汚染を防止する。
• 光学部品、医療用インプラント、航空宇宙部品などの精密機械加工において、圧縮空気中の微粒子や油分による汚染が表面欠陥を引き起こす可能性があるため、清浄な空気環境を整える必要がある。
• MD4とLOX EEZ-ONは、工作機械への油圧供給において、ロックアウト後の制御されたソフトスタート再加圧により、起動時のワーク保持シリンダーや精密工具への油圧ショックを防ぎます。

食品、飲料、医薬品製造

• MD4クリーンエアパッケージは、食品包装ライン、瓶詰め作業、缶詰システム向けに、3/4インチの供給ヘッダーを備え、多段階ろ過により、油分や微粒子を含まない空気をアクチュエータ、エアジェット、ブローオフシステムなど、製品と接触する可能性のある箇所に供給します。
• 医薬品クリーンルーム用圧縮空気供給システムにおいて、MD4クリーンエアパッケージ（0.01ミクロンの凝集および活性炭吸着段階を備えたもの）は、使用時点でGMP空気純度要件を満たします。
• 食品加工および医薬品用途向けに設計された、耐腐食性構造、CIP対応材料、およびOSHAエネルギー遮断規格への準拠が求められる、LOX対応のステンレス鋼製MD4フィルター/レギュレーター。
• MD4クリーンエアパッケージの吸着フィルター段は、標準フィルター段および凝縮フィルター段を通過したコンプレッサー潤滑油蒸気を除去するためのもので、食品接触室や医薬品クリーンルームの空気品質にとって不可欠です。

プロセスおよびユーティリティアプリケーション

• プロセス設備において、ピストン式レギュレータを備えたMD4フィルタが空気圧バルブポジショナおよびアクチュエータグループに20～125psigの安定した出口圧力を供給する、3/4インチ供給主配管での計装用空気の準備。
• 石油化学プラント、化学処理プラント、水処理プラントにおける、3/4インチ供給接続部を備えた大型プロセス制御弁、ダイヤフラム弁、遮断弁の空気圧アクチュエータ用の圧縮空気供給準備。
• ATEXまたはNECクラスIディビジョン1の危険区域筐体内のパージおよび加圧システムへの清浄な空気供給。MD4凝集フィルターにより、筐体内部の油汚染を防ぎます。
• 化学薬品の移送やプロセス流体の処理に使用される高性能空気圧式ダイヤフラムポンプ用の空気供給準備。3/4インチの供給接続部において、5ミクロンのろ過によりポンプアクチュエータ機構を微粒子による損傷から保護します。

注文と型番構成

ROSS MD4シリーズは、MD3シリーズと同様の構造化された英数字構成コードシステムを採用していますが、ポートサイズと要素コードが異なります。型番の各桁は、構成オプションを示しています。注文方法の詳細については、ROSS FRLカタログを参照してください。

G（BSPP）スレッドの場合は、設定コードのスレッド位置にBを指定してください。

LOXロックアウトバルブの統合では、側（入口側または出口側）とEEZ-ONソフトスタート機能が含まれているかどうかが指定されます。

フィルター／レギュレーターのモデルには、調整範囲コードA～Jのピストン式レギュレーターと逆流対応型があります。用途に応じて適切な範囲コードを指定してください。

クリーンエアパッケージは、フィルター、凝集、およびオプションの吸着ステージを組み合わせたMD4 CAP注文コードシリーズを使用します。詳細な構成については、ROSS FRLカタログを参照してください。

ステンレス鋼製のMD4（液体酸素対応）もご用意しております。型番についてはROSS Controlsまでお問い合わせください。

パネルに取り付けるには、2.05インチ（52.1mm）の穴が必要です。

アクセサリー

交換用フィルターエレメント

ROSS社製MD4シリーズ用交換部品。これらの部品はMD4シリーズ専用であり、MD3シリーズやその他のシリーズの部品とは互換性がありません。

LOXロックアウトバルブ

MD4ユニットには、標準またはEEZ-ONソフトスタート機能を備えた一体型LOXロックアウトバルブが、入口側または出口側で利用可能です。OSHA 29 CFR 1910.147に準拠するため、南京錠で施錠できます。食品および医薬品用途向けには、MD4フィルター/レギュレーター付きのステンレス製LOXもご用意しています。ロックアウトバルブの型番選定については、ROSS Controlsまでお問い合わせください。

差圧計

ゲージの測定範囲は、0～50 psig（0～3.4 bar）、0～125 psig（0～8.6 bar）、0～175 psig（0～12 bar）、および0～200 psig（0～14 bar）から選択可能です。パネル取り付け用ナットもご用意しています。ゲージは、本体前面と背面の1/4 NPTゲージポートに取り付けます。

関連製品およびアクセサリー

• MD3シリーズ空気処理フィルター- 1/4～1/2インチのポートサイズに対応するMD3モジュラーフィルター。最大流量は92 scfmで、MD4と同様のLOX統合およびクリーンエアパッケージオプションを備えています。https ://www.rosscontrols.com/en/series/72-md3-series
• フルサイズシリーズ空気処理フィルター- 1/4～3/4インチのポートサイズに対応し、最大流量155 scfmの実績あるモジュール式およびインラインフィルター。https ://www.rosscontrols.com/en/series/70-full-size-series
• 高容量シリーズ空気処理フィルター- MD4容量を超えるメイン供給ヘッダー向けに、3/4インチから2インチのポートサイズに対応し、最大1,000 scfmの流量を実現するインラインフィルター。https ://www.rosscontrols.com/en/series/71-high-capacity-series
• LOXロックアウトバルブ（15シリーズ） - 供給ヘッダーおよび機械入口でのエネルギー遮断用の、OSHA準拠のスタンドアロン型空気圧ロックアウトバルブ。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• MD4シリーズ クリーンエアパッケージ（FRL） - MD4シリーズのフィルター、凝縮フィルター、レギュレーター、および潤滑油供給装置を標準構成のアセンブリで提供するクリーンエアパッケージ。https ://www.rosscontrols.com/en/series/73-md4-series

よくある質問（FAQ）

Q：MD4シリーズとMD3シリーズの関係は何ですか？

A： MD3とMD4は、機能セットは統一されているものの、ポートサイズが異なる同世代のモジュラーフィルタープラットフォームです。MD3は1/4インチから1/2インチまでをカバーし、粒子状物質のろ過能力は92 scfmです。MD4は3/8インチから3/4インチまでをカバーし、粒子状物質のろ過能力は204 scfmです。どちらもLOXロックアウトバルブの統合、クリーンエアパッケージ、複数のドレンオプション、および同じ注文構成コードシステムをサポートしています。システム全体で一貫したプラットフォームを実現するために、小規模なサブ回路にはMD3を、大規模なヘッダーにはMD4を使用できます。

Q：MD4シリーズは、3/4インチポートの場合、フルサイズシリーズと比べてどうですか？

A： 3/4インチポートの場合、MD4は204 scfmの流量を提供し、フルサイズシリーズの155 scfmを上回ります。MD4は、ダイヤフラム式レギュレーターのバリエーション、より多くのドレンオプション（電子ドレンを含む）、LOXロックアウト統合、およびクリーンエアパッケージも提供します。フルサイズシリーズは、OEMの継続性を提供する実績のある設計であり、MD4は、より高い流量や拡張された構成オプションを必要とする新しい機械仕様向けの先進的な設計です。

Q：MD4シリーズにはどのようなろ過レベルがありますか？

A：微粒子フィルターモデルには、5ミクロンのポリエチレン（標準、R-A115-106PE5）と40ミクロンの焼結ブロンズ（R-A115-106PE3）のエレメントが用意されています。凝集型フィルターには、0.3ミクロン（R-A115-117E8、標準ボウル）と0.01ミクロン（R-A115-118E8、拡張ボウル）のホウケイ酸ガラス繊維エレメントが使用されています。吸着型フィルターには、炭化水素蒸気を除去するために活性炭エレメント（R-A115-117E9、標準ボウル、R-A115-118E9、拡張ボウル）が使用されています。

Q：電子ドレインとは何ですか？また、どのような場合に指定する必要がありますか？

A：電子式ドレンオプションは、フロート式または機械式の自動ドレンを、外部タイマーまたはPLC信号によって制御される電磁式ドレンバルブに置き換えます。電子式ドレンは、凝縮水の発生量が多い場合に自動フロート式ドレンの応答が遅すぎる場合、プロセスサイクルに合わせてドレンのタイミングを正確に制御する必要がある場合、または予知保全システムのためにドレン機能のリモート監視と制御が必要な場合に指定されます。

Q：MD4ユニットの最大入口圧力はどれくらいですか？

A：ポリカーボネート製ボウルモデルの定格圧力は150 psig（10 bar）です。アルミ製ボウルモデルの定格圧力は200 psig（14 bar）です。オプションのスプリング付きフィルター/レギュレーターモデルは、アルミ製ボウル使用時、出口圧力を175 psig（12 bar）まで調整できます。手動式を除くすべての排水タイプには最低圧力要件があります。試運転前に供給圧力を確認してください。

Q：MD4シリーズは、一体型LOXロックアウトバルブ付きで注文できますか？

A：はい。MD4ユニットは、入口側（フィルター上流側でロックアウト）、出口側、またはLOXとEEZ-ONソフトスタートを両側に搭載した構成が可能です。EEZ-ONオプションは、ロックアウト解除後に制御された再加圧を行い、起動時の圧力サージからアクチュエータとシリンダーを保護します。食品および医薬品環境向けには、LOX搭載のステンレス鋼製バージョンもご用意しています。

Q：クリーンエアパッケージ（CAP）とは何ですか？また、標準的なフィルターとはどのように異なりますか？

A： MD4クリーンエアパッケージ（CAP）は、5ミクロン粒子フィルター、0.3ミクロンまたは0.01ミクロン凝集フィルター、およびオプションで活性炭吸着ステージを、単一の入口と出口を備えた共通マニホールドに統合した、事前構成済みのモジュール式アセンブリです。CAPは、3/8～3/4インチのポートサイズで、単一のモジュール式アセンブリでISO 8573-1クラス1の圧縮空気品質を実現し、3つの独立したフィルターステージを個別に選択、サイズ決定、購入、接続する必要をなくします。

Q：どのような種類のボウルが選べますか？また、それぞれの違いは何ですか？

A：標準の9オンス（266ml）ポリカーボネート製ボウル（スチール製飛散防止ガード付き）は、透明な液面レベル監視と作業者の保護を提供します。ナイロン製サイトグラス付きの9オンスアルミ製ボウルは、最高使用温度を175°F、最高使用圧力を200psigまで拡張します。凝縮フィルターおよび吸着フィルター段に搭載された15オンス（443～450ml）拡張アルミ製ボウルは、凝縮液の保持容量を増やし、高凝縮液発生用途におけるドレンサイクルの間隔を延長します。

Q：MD4シリーズのボウルクリアランス要件は何ですか？

A：標準のボウル下部クリアランスは3.1インチ（79mm）です。拡張時のボウル下部クリアランスは6.1インチ（155mm）です。エレメント交換時にボウルを取り外せるよう、ユニット下部に十分な垂直クリアランスがあることを確認してください。多段式クリーンエアパッケージの場合は、設置場所を指定する前に、全体の高さと必要なボウルクリアランスを測定してください。

Q：MD4粒子フィルターの標準的な交換用エレメントは何ですか？

A：標準の5ミクロンポリエチレン製交換用エレメントはR-A115-106PE5です。このエレメントはMD4専用であり、MD3（R-A60F-03PE5）や他のシリーズのエレメントとは互換性がありません。取り付けミスを防ぐため、交換部品を注文する前に、必ずエレメントの部品番号をMD4の機種と照合してください。

Q：レギュレーターの出口圧力は調整可能で、ロックできますか？

A：はい。MD4フィルター/レギュレーターモデルには、ほぼゼロから選択した最大出口圧力まで調整可能なピストン式レギュレーターが搭載されています（使用可能な圧力範囲：0～20、0～50、0～125、0～175 psig）。取り外し可能なロックキーが標準装備されており、キーを取り外すことで、生産現場や安全性が重視される用途において、不正な圧力調整を防ぐことができます。

Q：パネルの取り付け要件は何ですか？

A： MD4のパネル取り付けには、直径2.05インチ（52.1mm）の穴が必要です。これはMD3のパネル取り付け穴よりもわずかに大きくなっています。本製品には、ゲージ面とレギュレーターノブが前面から操作できるパネル取り付け用金具が付属しています。

設置およびメンテナンスに関するガイドライン

• 排水口の種類に関わらず、ボウルを下向きにして取り付けてください。自動排水、フロート排水、電子排水の場合は垂直方向への設置が必要であり、手動排水時の凝縮水収集も最適化されます。
• 供給ライン全体または接続機器の減圧を行わずにエレメントの交換やメンテナンスができるように、上流側に遮断弁を設置してください。
• 凝集フィルターおよび吸着フィルターの上流には、必ず5ミクロンの微粒子フィルターを設置してください。凝集エレメントに液体の水が流入すると、ガラス繊維媒体が飽和状態になり、凝集効率が低下します。
• LOXロックアウトバルブを組み込む場合は、設置前に南京錠のシャックル径が施設のロックアウト用南京錠と互換性があることを確認してください。試運転前に南京錠の挿入と取り外しをテストしてください。
• 電子式ドレンモデルの場合は、配線図に従ってソレノイド式ドレンバルブを外部タイマーまたはPLC出力に接続してください。過剰な空気漏れを防ぎ、凝縮水を完全に除去できるよう、ドレンの開弁時間を設定してください（通常、1サイクルあたり0.5～2秒）。凝縮水の蓄積速度に応じて、ドレンの頻度を調整してください。
• オプションの差動ゲージを取り付ける際は、寸法Cに1.21インチ（31mm）を追加してください。取り付け前に、設置スペースにこの追加奥行きが確保されていることを確認してください。
• 本体下部のボウルのクリアランスを確保してください。標準ボウルは79mm、拡張ボウルは155mmが必要です。クリアランスが不十分だと、ヒーター交換のためにボウルを取り外すことができません。
• 排水口が少ないタイプの継手の場合、1/4 NPTの排水管を適切な勾配のある凝縮水収集または排出場所まで配管し、排水継手での背圧を防いでください。
• 選択したボウルタイプの最大入口圧力を超えないようにしてください。ポリカーボネート製の場合は150 psig、アルミニウム製の場合は200 psigです。ポリカーボネート製の飛散防止ガードにひび割れや衝撃による損傷がないか定期的に点検してください。
• 初期設置後、システムを徐々に加圧し、機器を稼働させる前に、すべてのポート接続部、モジュール間のシール、および排水継手に漏れがないか点検してください。

保証とグローバルサポート

ROSS Controlsは、MD4シリーズの全製品に対し、購入日から1年間の保証を提供します。この保証は、材料および製造上の欠陥を対象としています。

ROSS Controlsのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成に関するサポート、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677にお電話いただくか、rosscontrols.comをご覧ください。

MD4シリーズの全バリエーションに関する寸法図、流量曲線、および注文構成の詳細については、rosscontrols.comのROSS Controls MD4シリーズ製品ページをご覧いただくか、ROSS FRLカタログをダウンロードしてください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/73-md4-series
