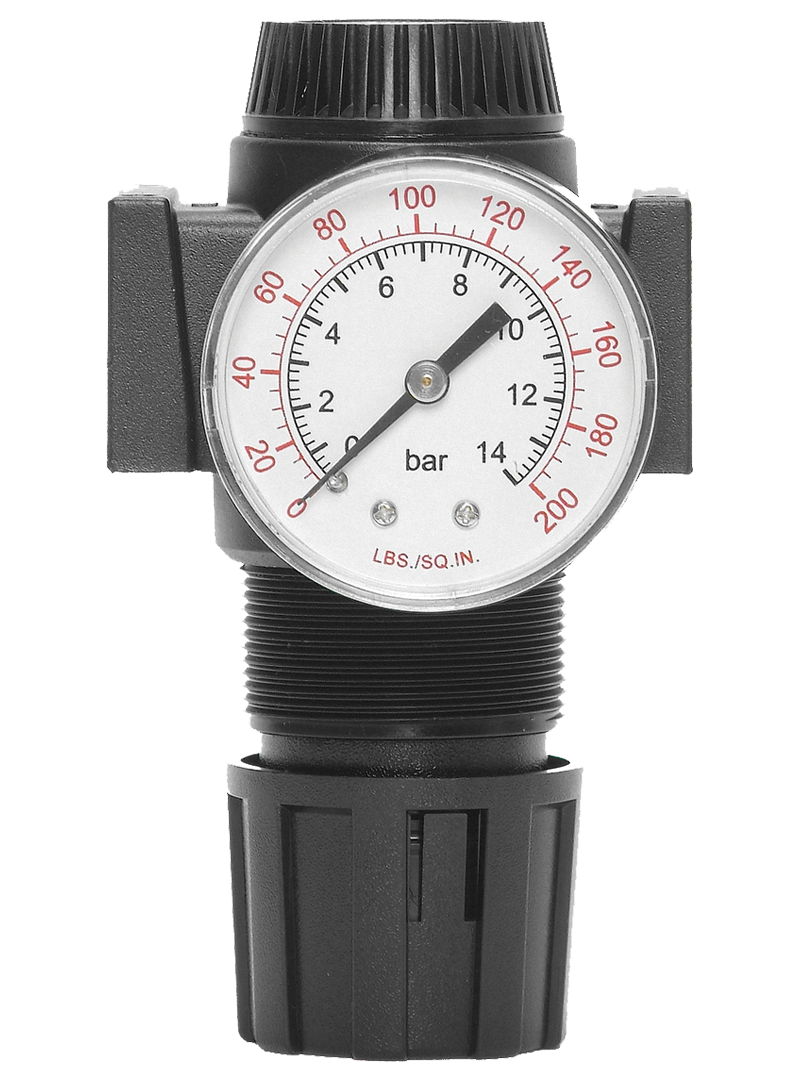

中型シリーズ ポートサイズは1/4インチ～1/2インチ。 100 scfm (2832 l/分) までの流量

製品概要

ROSS Controls社のミッドサイズシリーズは、1/4インチ、3/8インチ、1/2インチのポートサイズに対応し、最大流量100 scfm（2832 l/分）のモジュール式圧力レギュレータシリーズです。モジュール構造により、他のミッドサイズシリーズFRLコンポーネントと直接接続でき、追加の継手なしで一体型のフィルタ・レギュレータ・ルブリケータアセンブリを構築できます。

ピストン式とダイヤフラム式の両方の仕様が選択可能です。ピストン式は、ミッドサイズ本体を通して最大の空気流量を実現します。ダイヤフラム式は、下流側の圧力応答が速いため、溶接ガンの圧力制御や、迅速な圧力回復が求められるその他の用途に最適です。

ミッドサイズシリーズには逆流オプションが用意されており、通常の流れ方向（入口から出口）での圧力制御に加え、逆方向（出口から入口）での迅速な排気機能も備えています。この機能は、溶接間の下流側圧力の迅速な解放が必要な溶接ガン用空気圧回路において特に有効です。

調整はノブまたはT型ハンドルで行えます。T型ハンドルは調整トルクが大きいため、高バネ力モデルや手袋を着用して作業する場合の設定値変更が容易です。どちらの調整タイプにも、試運転後の不正操作を防ぐための取り外し可能なロックキーが付属しています。全モデルが標準でセルフリリーフ機能を備えていますが、非セルフリリーフ構成は特注で承ります。

主なエンジニアリング機能

• モジュール式マウント- 追加の継手なしで中型シリーズFRLフィルターおよびルブリケーターに直接接続でき、コンパクトな空気処理アセンブリを形成します。
• ピストンとダイヤフラムの構造- ピストンは最大の流量を提供し、ダイヤフラムは溶接ガンや精密制御用途において、下流側の圧力応答を速めます。
• 逆流オプション- 通常の流れでは下流側の圧力を一定に保ち、逆流時には迅速な排気機能を提供します。溶接ガンおよび下流側の圧力解放用途向けに特別に設計されています。
• ノブとT型ハンドルによる調整- ほとんどの設置には標準のノブを使用。T型ハンドルは、高いバネ力が必要な場合や、手袋を着用したままでも操作しやすい用途で、調整トルクを増やすために使用します。
• 取り外し可能なロックキー- 出口圧力を設定した後、ロックキーを取り外すことで、機械の運転中に設定値が不正に変更されるのを防ぐことができます。
• 自己減圧標準仕様- 設定圧力が低下すると、下流側の余剰圧力を自動的に排出します。非減圧仕様は特注で承ります。
• 最大流量100 scfm (2832 l/分) - 112 Bantamシリーズの4倍以上の流量容量で、より大型のアクチュエータやより高い空気需要の回路に適しています。
• 圧力計付属- 前面と背面に1/4インチのゲージポートを備えた一体型ゲージにより、双方向の取り付けが可能で、出口圧力を継続的に監視できます。
• パネル取り付けオプション- 1-9/16インチ（40mm）のパネル取り付け穴により、別売りのブラケットなしでパネルを直接取り付けることができます。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

溶接および金属加工

• 抵抗スポット溶接ガンの空気圧回路では、電極力制御のための下流側圧力の調整と、溶接間の迅速な排気の両方が必要です。逆流方式は、単一のレギュレータ本体で両方の機能を提供します。
• 空気圧式溶接ポジショナーおよび治具アクチュエータは、独立して制御可能な圧力ゾーンにより、複数の溶接ステーション全体で電極接触力を一定に保ちます。
• MIG溶接およびTIG溶接におけるパージガス圧力調整回路では、中型ピストンレギュレーターが中程度の圧力で安定した流量を提供します。
• ロボット溶接セルの空気圧供給準備には、各ロボットステーションで一定の供給圧力を維持するために、モジュール式の中型フィルター・レギュレーターアセンブリを使用する。

自動車製造

• 溶接および組立作業中のワーク保持のために、1/4インチから1/2インチのポートサイズで調整された空気を必要とする、車体工場用空気圧クランプおよび治具回路。
• 組立ラインの空気圧トルク工具供給回路では、0～100psigの調整された圧力により、締結トルクの出力が一定に保たれます。
• トリムおよび最終組立ステーションの空気圧回路は、中型レギュレーターを備えたモジュール式FRLアセンブリを使用して、複数の下流ツール用の空気を準備します。

包装および食品加工

• 水平型成形充填シール機のアクチュエータは、機械フレーム内の1/4インチまたは3/8インチのポートサイズで調整された空気供給を必要とします。
• 回転式および直線式インデックステーブルの空気圧回路では、圧力制御によりサイクルタイミングとアクチュエータ力が一定に保たれます。
• 飲料充填機のアクチュエータ供給には、各充填ヘッドステーションでの空気調整のためにモジュール式のフィルター・レギュレーターアセンブリを使用する。

一般産業オートメーション

• 各ゾーンが独立して制御され、不正操作に強い圧力を必要とするマルチゾーン空気圧システム。モジュール式の中型アセンブリを使用します。
• 空気圧プレスおよび成形機回路において、100 scfmの流量容量により、過度の圧力損失なしにアクチュエータの高速サイクルを支える。
• 手袋を着用した作業者が簡単に設定値を変更できるT型ハンドル調整オプションを備えた、マテリアルハンドリング用空気圧回路。
• 工作機械筐体内の空気処理を集中管理するために、中型フィルター、レギュレーター、潤滑装置を組み合わせたモジュール式FRLステーション。

注文と型番構成

関連製品およびアクセサリー

• 112 Bantamシリーズ圧力レギュレータ- ポートサイズ1/8インチ～3/8インチ、ピストン式またはダイヤフラム式、流量最大23 scfmのコンパクトなモジュール式レギュレータ。https ://www.rosscontrols.com/en/series/112-bantam-series
• MD3シリーズ圧力レギュレータ- ポートサイズ1/4インチ～1/2インチ、流量最大120 scfm、高入口圧力定格のモジュラーダイヤフラムレギュレータ。https ://www.rosscontrols.com/en/series/115-md3-series
• 116フルサイズシリーズ圧力レギュレータ- ポートサイズ1/4インチ～3/4インチ、流量最大155 scfmのモジュラーダイヤフラムレギュレータ。https ://www.rosscontrols.com/en/series/116-full-size-series
• ROSS FRLフィルター ミッドサイズシリーズ- ミッドサイズシリーズレギュレーターとのモジュール式アセンブリ用のミッドサイズシリーズ粒子フィルター。https ://www.rosscontrols.com/en/categories/36-air-preparation-frls

よくある質問（FAQ）

Q：ミッドサイズシリーズにはどのようなポートサイズがありますか？

A：ミッドサイズシリーズは、1/4インチ、3/8インチ、1/2インチのポートサイズがあり、NPTFとG（BSPP）の両方のネジ形状でご利用いただけます。

質問：最大流量容量はどれくらいですか？

A：ミッドサイズシリーズの最大流量は、標準条件下で100 scfm（2832 l/分）です。

Q：最大入口圧力はどれくらいですか？

A：最大入口圧力は250 psig（17 bar）です。

Q：どのような圧力範囲の調整が可能ですか？

A：圧力範囲は0～50psig（0～3.4bar）、0～100psig（0～6.9bar）、0～150psig（0～10.3bar）の3種類から選択できます。適切な調整分解能で、希望する設定値をカバーする範囲を選択してください。

質問：ピストン式とダイヤフラム式のどちらを選ぶべきでしょうか？

A：最大流量と標準的な圧力調整が必要な場合はピストンを選択してください。下流側の圧力応答が速く、感度が高い場合はダイヤフラムを選択してください。特に、サイクル間の迅速な圧力回復が求められる溶接ガン用途に適しています。

Q：逆流オプションとは何ですか？また、どのような場合に使用すべきですか？

A：逆流オプションは、通常の入口から出口方向への圧力制御に加え、出口から入口方向への迅速な排気機能を提供します。これは、溶接間の下流側圧力の迅速な解放によってサイクルタイムを短縮できる溶接ガン用空気圧回路の標準的な選択肢です。

Q：どのような調整オプションが利用できますか？

A：ノブ式とT型ハンドル式の両方の調整方法をご利用いただけます。T型ハンドル式は、スプリング力が強いモデルや、作業者が手袋を着用している場合など、設定値を変更する際に、より大きな調整トルクを提供します。どちらのタイプにも、不正操作防止のための取り外し可能なロックキーが付属しています。

Q：ミッドサイズシリーズは自己緩和機能を備えていますか？

A：はい。標準の中型シリーズは自己減圧式で、設定値を下げると下流側の余剰圧力を自動的に排出します。非減圧式の構成については、ROSS Controls社にお問い合わせください。

Q：パネル取り付けに必要な穴のサイズはどれくらいですか？

A：ミッドサイズシリーズでは、パネルを直接取り付けるために、1-9/16インチ（40mm）のパネル取り付け穴が必要です。

Q：このシリーズには圧力計は付属していますか？

A：はい。0～200psig（0～14bar）の圧力計が付属しており、本体の前面と背面に1/4インチのゲージポートが付いています。

Q：どのような素材がボディに使用されていますか？

A：本体は亜鉛製です。ドームはアセタール樹脂製です。ノブもアセタール樹脂製です。キャップはナイロン製です。シールはニトリル樹脂製です。この構造は、標準的な産業用圧縮空気サービスに適しています。

Q：G（BSPP）ネジ規格のモデルはありますか？

A：はい。Gネジモデルは、標準型番の先頭に「C」を付けることで入手可能です（例：0～100psigの3/8インチGネジレギュレーターの場合はC5211B3015）。

Q：このシリーズでは、モジュール式マウントはどのように機能しますか？

A：ミッドサイズシリーズのFRLコンポーネントは、モジュール式インターフェース面の内部ポートを使用して横並びで接続されるため、コンポーネント間のパイプニップルや継手は不要です。モジュール式ポートブロックおよび組み立て用ハードウェアについては、ROSS Controlsまでお問い合わせください。

Q：周囲温度の範囲はどれくらいですか？

A：ミッドサイズシリーズは、周囲温度40～125°F（4～52°C）に対応しており、標準的な産業用屋内環境をカバーしています。

設置およびメンテナンスに関するガイドライン

• ミッドサイズシリーズは、入口ポートを供給側に、出口ポートを下流側の回路に接続して設置してください。標準モデル（逆流防止機能なし）で逆流させると、内部バルブが損傷します。
• モジュール式アセンブリの場合、アセンブリに圧力をかける前に、すべてのミッドサイズシリーズのインターフェース接続が確実に固定されていることを確認してください。
• ねじシール剤は雄ねじ接続部にのみ塗布してください。内部通路や下流回路への汚染を防ぐため、最初の2つのねじ山にはシール剤を塗布しないでください。
• 下流側のシステムに負荷がかかっていない状態で、調整ノブまたはT型ハンドルを時計回りに回すと圧力が上がり、反時計回りに回すと圧力が下がります。
• 調整中は内蔵ゲージを監視し、出口圧力が設定値と一致していることを確認してから調整をロックしてください。
• 機械の運転中に不正な調整が行われないように、最終設定値に達したらロックキーを取り外してください。
• 設定値を下げて、別途排気装置を作動させることなく下流側の圧力が低下することを確認することで、自己減圧動作を検証する。
• 逆流モデルの場合は、設置後に両方の機能を確認してください。順方向での圧力調整と、逆方向での迅速な排気動作を確認してください。
• 入口圧力は250 psig（17 bar）を超えないようにしてください。この制限を超えると、本体の損傷や下流側の圧力制御不能な上昇の危険があります。
• パネルに取り付ける場合は、1-9/16インチ（40mm）の穴を使用してください。ゲージが通常の操作位置または保守位置からアクセスできることを確認してください。
• 初期加圧後、石鹸水または承認された漏洩検知液を使用して、すべてのポート接続部に漏れがないか点検してください。
• 上流側にフィルターが設置されていることを確認してください。本シリーズは、ニトリル製シールおよび内部シート面を微粒子による損傷から保護するために、清浄な圧縮空気を必要とします。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

技術サポートは、ROSS Controls USA（電話番号：(800) 438-7677）またはrosscontrols.comのウェブサイトからご利用いただけます。

製品構成、寸法図、モジュール組立に関する資料、カタログのダウンロードについては、rosscontrols.comのROSS Controls製品ページをご覧いただくか、ROSS Controlsに直接お問い合わせください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/114-mid-size-series
