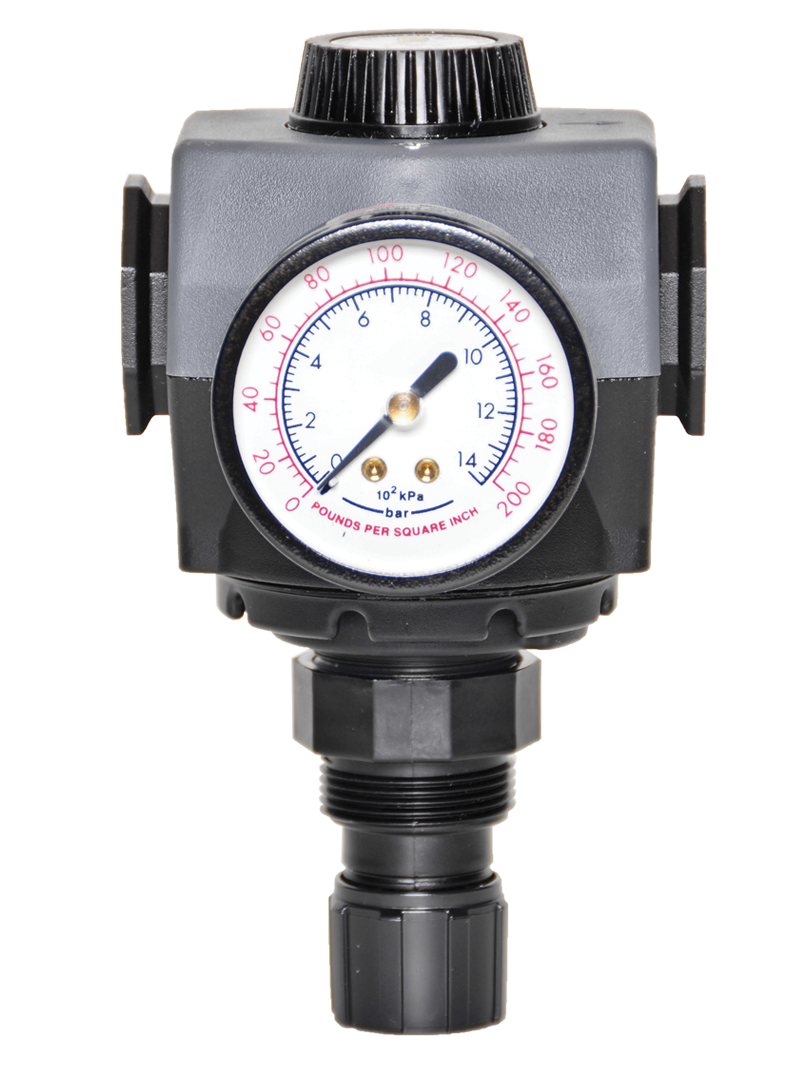

MD4プレシジョンシリーズ ポートサイズは3/8インチ～3/4インチ。 170 scfm (4814 L/分) までの流量

製品概要

ROSS Controlsは、MD4モジュラープラットフォームをベースにした高精度圧力レギュレータシリーズです。ダイヤフラム式高精度レギュレータの優れた圧力精度と、MD4 FRLシステムのコンパクトな設置面積および直接マニホールド接続性を兼ね備えています。3/8インチ、1/2インチ、3/4インチのポートサイズが用意されており、様々な需要条件下でも最大170 scfm（4814 L/分）の流量を実現し、調整圧力を3 psig（0.2 bar）以内に維持します。

MD4プラットフォームは、ROSS Controls社の中型モジュラーFRLアーキテクチャであり、標準的なフルサイズモジュラーシリーズよりも高い流量容量を実現しながら、全体の設置面積をコンパクトに保つように設計されています。このシリーズの精密レギュレーターは、上流側のフィルターと下流側の潤滑装置を備えたMD4マニホールドアセンブリに直接統合され、配管継手やアダプターブロックを介さずにコンパクトなFRLステーションを構築できます。この直接接続により、アセンブリ全体の圧力損失が最小限に抑えられ、モジュールごとの交換でメンテナンスが簡素化されます。

ROSSの精密レギュレータ全機種と同様に、このシリーズも小型のバルブシートと大きなダイヤフラム検出領域を採用しています。この幾何学的関係により、下流側の圧力変動が空気圧トルクツール、精密アクチュエータ、またはプロセス制御機器で感知できるレベルに達する前に補正するために必要な、優れた感度を実現しています。圧力設定は3 psig（0.2 bar）以内に維持され、標準的な産業用レギュレータと比較してトルクの再現性が向上しています。

3種類の圧力範囲オプションにより、さまざまな用途に対応します。低圧工具・計装回路向けには15～100 psig（1.0～6.9 bar）、標準的な産業用途向けには15～200 psig（1.0～13.8 bar）、高圧工具・プロセス用途向けには15～250 psig（1.0～17.2 bar）です。自己解放設計が標準仕様で、オプションで非解放構成も選択可能です。

主なエンジニアリング機能

• MD4モジュラープラットフォームとの互換性- ROSS MD4 FRLマニホールドアセンブリへの直接統合用に設計されており、配管継手なしでコンパクトなフィルター・レギュレーター・ルブリケーターの組み合わせが可能になり、配管接続された個々のコンポーネントと比較して総圧力損失が低減されます。
• コンパクトサイズで高流量を実現 - 3/4インチポートから最大170 scfm（4814 L/分）の流量を供給し、同様の本体サイズで121シリーズのフルサイズモジュール容量を約10%上回り、コンパクトなMD4マニホールド構成でより高いスループットを実現します。
• 3つの圧力範囲オプション- 工場出荷時に3つの調整範囲（15～100 psig（1.0～6.9 bar）、15～200 psig（1.0～13.8 bar）、15～250 psig（1.0～17.2 bar））が設定されており、各用途の目標動作圧力で最適なスプリング感度を保証します。
• 精密ダイヤフラム設計- 小型のバルブシートと大型のダイヤフラム検知領域を組み合わせることで、3 psig (0.2 bar)以内の圧力精度を実現し、トルク制御の向上と安定したプロセス条件を提供します。
• 自己減圧標準構成- 標準の自己減圧設計では、設定値の低下時に下流側の圧力がレギュレータ本体を通して排出されます。下流側の圧力を保持する必要がある回路には、非減圧オプションも利用可能です。
• 取り外し可能な調整ノブ- 調整ノブは、希望の圧力を設定した後で取り外すことができ、製造現場での不正操作を防ぎます。精密レギュレーターステーションを視覚的に識別するための黄色いノブもオプションでご用意しています。
• パネル取り付け機能- 2-1/16インチ（52 mm）の切り欠きを通してパネルに取り付けることができ、オプションのパネル取り付けナットを使用することで、制御盤や操作ステーションに固定してアクセスしやすい設置が可能です。
• デュアルゲージポートの向き- 前面と背面に1/4インチNPTゲージポートがあり、圧力計をどちらの方向にも取り付けることができるため、さまざまなパネルや設置方向に対応できます。
• NPTFおよびGねじオプション- 北米および国際的な空気圧システムとの互換性を確保するため、NPTFおよびG（BSPP）ねじ規格の両方をご用意しています。
• 亜鉛製本体およびドーム構造- 亜鉛製の本体とドームは、工業環境において強度と耐久性を発揮します。アセタール樹脂製のボンネットとノブは、FRL（高速鉄道）ステーション周辺でよく見られる油ミストによる腐食に強い構造です。

技術仕様

一般仕様

温度定格

温度制限は、周囲環境と圧縮空気媒体の両方に適用されます。標準的なニトリルシールは、以下の動作範囲を提供します。

流量性能データ

流量性能は入口圧力91 psig（6.3 bar）で測定。最大定格流量は3/4インチポートで170 scfm（4814 L/分）です。

認証およびコンプライアンス

代表的な用途と産業分野

自動車組立およびトルク制御

• MD4マニホールド構成により、複数のシリーズユニットをコンパクトなサービスパネルにまとめて、組立セル全体をカバーすることが可能になり、マルチスピンドル組立ステーションにおけるナットランナーおよびトルクパルスツールの精密な供給制御を実現します。
• シリンダーヘッド、インテークマニホールド、およびアクセサリードライブの締結作業において、接合部間のトルク再現性が求められる場合に、空気圧トルクツール用のエンジン組立ラインにおける空気供給調整。
• トランスミッション組立における精密空気供給システムでは、単一のMD4マニホールドステーションから、同じ組立セル内の異なるトルクツールに、異なる設定圧力の複数の制御回路が供給される。
• 自動組立ロボットにおける空気圧作動式グリッパーおよびプレス工具用のロボットアーム先端工具供給制御。コンパクトなMD4プラットフォームサイズにより、ロボットアームの可搬重量が軽減される。
• 最終組立監査ツールの供給に関する規制では、組立記録のトレーサビリティを確保するために、認証され文書化された空気圧を必要とする品質検証トルクツールが規定されている。

工作機械およびワーク保持具

• CNCマシニングセンターのワーク保持用空気供給制御は、空気圧チャック、バイス、および治具アクチュエータに対して行われ、一定のクランプ圧力によって部品位置の再現性と加工寸法の品質が確保されます。
• 精密研削盤や旋盤におけるエアベアリングおよび静圧スピンドル供給調整機構では、調整された空気圧によってベアリング油膜の厚さとスピンドルのアライメントが維持されます。
• 横型マシニングセンタ用のツールチェンジャーおよび自動パレットチェンジャーの作動供給装置。一定の圧力により、アクチュエータの完全なストロークと確実な工具の装着が保証されます。
• 大型マシニングセンタにおけるチップコンベアおよびクーラントシステムの空気圧アクチュエータ供給制御。MD4マニホールドFRLシステムは、機械制御筐体に統合されています。
• 多軸座標測定機（CMM）プローブ用空気供給制御装置。空気軸受式CMMシステムにおいて、極めて安定した、汚染のない空気を精密な圧力で供給する必要がある。

MD4統合FRLアプリケーション

• MD4 FRLステーションは、シリーズ精密レギュレータとROSS MD4フィルタおよびルブリケータを単一のマニホールドに組み合わせた構造で、自動車、航空宇宙、および一般製造施設における複数の工具の空気圧供給ポイントに対応します。
• 複数のMD4 FRLステーションが施設内の異なる圧力ゾーンを処理するゾーン空気準備システム。各シリーズユニットは、ゾーンに必要な工具供給圧力に個別に調整されます。
• マニホールド内のシリーズ直上流にROSS MD4 LOXロックアウトバルブを統合することで、メンテナンス時のロックアウト/タグアウトに準拠したエネルギー遮断が可能になります。
• 圧縮天然ガスおよび窒素サービス（互換性についてはROSS社にお問い合わせください）は、MD4システム内のガス対応コンポーネントが、高圧貯蔵からプロセス作動圧力まで正確な圧力低減を必要とする場合に使用されます。

プロセスおよび計測機器アプリケーション

• 化学、石油化学、水処理施設における空気圧作動式プロセスバルブおよびポジショナー用のパイロット供給調整において、MD4マニホールド構成により、複数のパイロット供給レギュレーターを単一のコンパクトなアセンブリに組み合わせることが可能です。
• 実験室や研究開発用ベンチは、再現性のある、文書化された空気圧を必要とする試験治具、空気圧作動機構、および精密動作システム向けに空気圧調整装置を供給します。
• スプレーコーティングおよび材料塗布システムは、精密な噴霧圧力によって塗膜厚の均一性を維持する塗装仕上げラインにおいて、供給制御機能を提供する。
• 医薬品および食品加工分野における空気圧アクチュエータの供給。これらの分野では、包装、充填、および密封装置において、調整され検証可能な圧力の清浄な圧縮空気がアクチュエータを駆動します。

注文と型番構成

ROSSはMD4モジュラープラットフォームのモデル番号構造を採用しています。構成コードによって、圧力範囲、ポートサイズ、ゲージオプション、ノブの色が指定されます。NPTFネジとGネジの両方が選択可能です。

調整範囲コード（E、F、またはG）を指定して、目標動作圧力における最適な感度を実現する適切な内部スプリングを選択してください。

黄色のノブオプション（コードY）は、マルチレギュレータFRLパネル内の精密レギュレータステーションを視覚的に識別するために使用できます。

パネル取り付け用ナットは、ゲージコードDおよびEに付属しています。パネルへの取り付けが不要な場合は、コードAまたはBをご注文ください。

G（BSPP）ねじポートのコードは、C、D、E（それぞれ3/8インチ、1/2インチ、3/4インチに対応）です。NPTFポートのコードは、3、4、5です。

非リリーフオプションも利用可能です。設定についてはROSS Controlsまでお問い合わせください。非リリーフモデルは、入口圧力が設定値以下になった場合でも、下流側の圧力を維持します。

圧力範囲の選択

ポートサイズコード

アクセサリー

圧力計

1/4インチNPTゲージポートに対応した、0～200psig（0～14bar）の圧力計をご用意しています。レギュレーターにゲージを付属させるには、型番にゲージコードBを指定してください。

パネルマウントナット

2-1/16インチ（52mm）の切り欠き取り付け用パネルマウントナット。型番構成のゲージコードDおよびEに付属しています。

MD4モジュラーFRLコンポーネント

ROSS Controls社のMD4プラットフォーム用フィルター、潤滑装置、およびMD4 LOXロックアウトバルブは、モジュール式マニホールド構成でシリーズに直接接続できます。MD4アセンブリの構成については、ROSS Controls社にお問い合わせください。

関連製品およびアクセサリー

• 121シリーズ フルサイズ精密レギュレータ- 標準FRLプラットフォーム上の1/4インチ～3/4インチポートに対応したフルサイズモジュール式精密レギュレータ。流量は最大155 scfm。https ://www.rosscontrols.com/en/series/121-full-size-precision-series
• 123シリーズ高容量精密レギュレータ- 3/4インチ～1-1/2インチポート用インライン高容量精密レギュレータ、流量最大800 scfm。https ://www.rosscontrols.com/en/series/123-high-capacity-precision-series
• 125シリーズMD4リモートパイロットレギュレータ- MD4プラットフォームのリモートパイロットレギュレータで、同じMD4マニホールドシステムにリモート設定ポイント機能を追加します。https ://www.rosscontrols.com/en/series/125-md4-series-remote-pilot-reg
• ROSS MD4 FRLフィルター- MD4プラットフォームのモジュラーフィルターで、シリーズの上流側マニホールドに直接接続できます。https ://www.rosscontrols.com/en/categories/filters
• ROSS MD4潤滑装置- 工具供給回路の下流側でオイルミストを添加するためのMD4プラットフォーム潤滑装置。https ://www.rosscontrols.com/en/categories/lubricators
• ROSS MD4 LOXロックアウトバルブ- MD4 FRLアセンブリの上流側でエネルギーを遮断するためのMD4互換ロックアウトバルブ。https ://www.rosscontrols.com/en/categories/lockout-valves

よくある質問（FAQ）

Q：MD4プラットフォームとは何ですか？また、このシリーズはどのようにMD4プラットフォームに適合するのですか？

A： MD4は、ROSS Controls社の中型モジュール式FRLアーキテクチャで、標準的なフルサイズモジュールシステムよりも高い流量容量をコンパクトな設置面積で実現しています。このシリーズは、MD4マニホールドアセンブリ用に設計された高精度レギュレータモジュールで、モジュール間の配管継手なしでMD4フィルターおよびルブリケータに直接接続できます。これにより圧力損失が低減され、コンパクトなFRLステーションの構築が可能になります。

Q：このシリーズは、121シリーズのフルサイズ精密レギュレーターと比べてどうですか？

A：どちらもダイヤフラム構造を採用したモジュール式精密レギュレーターで、圧力を3 psig以内に保持します。MD4シリーズは最大流量が高く（3/4インチで170 scfm対155 scfm）、標準のフルサイズプラットフォームではなくMD4マニホールドプラットフォームで動作し、高さと幅がわずかに大きくなっています。121シリーズは標準のフルサイズモジュール式ポート間隔を使用しています。これら2つのシリーズは、アダプタブロックなしでは同じマニホールド内で互換性がありません。

Q：利用可能な圧力範囲は？

A： 3つの範囲があります。低圧用途向けの15～100 psig（1.0～6.9 bar）コードG、標準的な産業用途向けの15～200 psig（1.0～13.8 bar）コードE、高圧用途向けの15～250 psig（1.0～17.2 bar）コードFです。ダイヤフラムスプリングの感度と制御精度を最適化するために、目標動作圧力に最も近い範囲を選択してください。

Q：このシリーズが許容できる最大入口圧力はどれくらいですか？

A：本シリーズの最大入口圧力は250 psig（17 bar）です。これは121シリーズおよび123シリーズ（300 psigまで対応）よりも若干低くなっています。本シリーズを使用する場合は、供給システムの圧力が250 psigを超えないようにしてください。

Q：非緩和構成は利用可能ですか？

A：はい。標準シリーズは自己減圧式ですが、入口圧力が一時的に設定値を下回った場合でも下流圧力を維持する必要がある回路向けに、非減圧式の構成もご用意しています。非減圧式オプションをご希望の場合は、ROSS Controlsまでお問い合わせください。

Q：黄色のノブのオプションにはどのような利点がありますか？

A：黄色の調整ノブ（コードY）は、マルチレギュレータFRLパネル内の精密レギュレータステーションを視覚的に識別するためのマーカーとして機能し、複雑な空気圧分配システムにおいて精密レギュレータと標準レギュレータを容易に区別できるようにします。

質問：上流工程でどのようなろ過が必要ですか？

A： 5ミクロン以上の微粒子ろ過を推奨します。ROSS Controls MD4プラットフォームフィルターは、モジュール式マニホールドでシリーズに直接接続でき、追加の継手や配管なしで統合ろ過を実現します。

Q：このシリーズはインラインレギュレータ（非モジュール式）として使用できますか？

A：はい。このシリーズは主にMD4モジュラーマニホールドでの使用を想定して設計されていますが、NPTFまたはGネジ接続を使用した従来のインライン配管構成でも使用できます。

Q：動作温度範囲はどのくらいですか？

A：標準ニトリルシールは、周囲温度および圧縮空気媒体温度の両方において、4℃～52℃（40°F～125°F）の範囲で動作します。125°Fを超える環境については、ROSS Controls社にご相談ください。

Q：設定圧力はどのように調整・固定するのですか？

A：調整ノブを時計回りに回すと吐出圧力が上がり、反時計回りに回すと下がります。設定後、ノブは取り外し可能です。一度取り外すと、ノブがないと設定値を変更できません。これにより、意図しない圧力変化が製品品質に影響を与える可能性のある製造現場において、不正操作に対する耐性が確保されます。

Q：このシリーズは窒素やその他の不活性ガスを制御できますか？

A：本シリーズは圧縮空気用途向けに設計されています。窒素ガスやその他の不活性ガス用途では、接液部（亜鉛製本体、真鍮製バルブ、ニトリル製シール）の適合性を確認する必要があります。ガス用途については、ROSS Controls社にお問い合わせください。

Q：このシリーズの圧力降下特性はどのようなものですか？

A：圧力ドループ（流量がゼロから最大需要まで増加するにつれて調整圧力が低下する値）は、このシリーズ全体で3 psig（0.2 bar）以内に抑えられています。この厳密なドループ仕様こそが、この製品を精密レギュレータたらしめ、同等の条件下で通常5～15 psigのドループを示す標準的な産業用レギュレータと区別する特徴です。

設置およびメンテナンスに関するガイドライン

• シリーズバルブシートを微粒子による損傷から保護するため、ROSS MD4 5ミクロンフィルターまたは同等の上流側フィルターを取り付けてください。
• モジュラーマニホールドの取り付けについては、モジュールの適切な位置合わせ、ポートの取り付け、およびタイロッドのトルク仕様について、ROSS Controls MD4の組み立てガイドラインに従ってください。
• 入口供給圧力が250 psig（17 bar）を超えないようにしてください。このシリーズの最大入口定格は、121シリーズおよび123シリーズよりも低い250 psigです。
• 調整ノブを目標の出口圧力に設定し、前面または背面の1/4インチNPTゲージポートで校正済みのゲージを使用して確認してください。設定後は、不正操作防止のためノブを取り外してください。
• パネルに取り付ける場合は、直径2-1/16インチ（52mm）の切り欠きと、オプションのパネル取り付けナットを使用してください。パネルの背面に、2.9インチ（73mm）の本体が収まる十分な奥行きがあることを確認してください。
• 使用していないゲージポートは、空気の放出や異物の侵入を防ぐため、1/4インチNPTプラグで塞いでください。
• 周囲温度は4～52℃（40～125°F）の範囲に保ってください。この範囲外の温度は、ダイヤフラムの柔軟性や調整精度に影響を与えます。
• MD4マニホールドアセンブリでは、供給圧力をかける前に、すべてのモジュール接続部とタイロッドがROSS Controlsの仕様に従って締め付けられていることを確認してください。
• 設置および設定値調整後、供給圧力を最小値から最大値までサイクルさせ、流量ゼロ時と最大流量時の両方において、調整された出口圧力が設定値から3 psig以内に収まっていることを確認します。
• ROSS Controlsのメンテナンス間隔に従って、上流側のMD4フィルターのフィルターエレメントを交換してください。これにより、圧力損失の蓄積を防ぎ、シリーズへの利用可能な入口圧力の低下を防止できます。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

本シリーズおよびMD4 FRLシステムに関する技術サポートは、ROSS Controls USA（(800) 438-7677）およびROSSのグローバルオフィスを通じてご利用いただけます。

交換部品、シールキット、およびMD4マニホールド部品は、ROSS Controlsおよびその正規販売代理店ネットワークを通じて入手可能です。

シリーズ製品の構成に関するサポート、技術データのダウンロード、MD4マニホールド組立ガイド、販売代理店検索サービスについては、rosscontrols.comをご覧ください。

カタログのダウンロード： https://www.rosscontrols.com/en/documents
