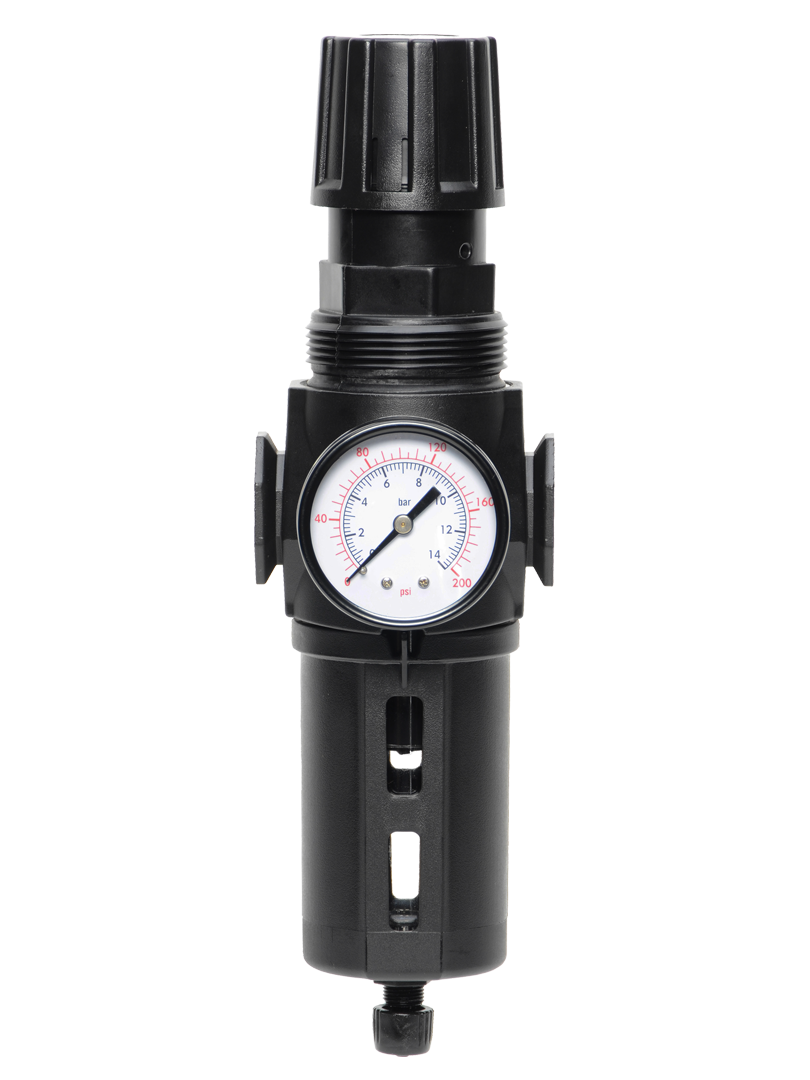

MD3シリーズ ポートサイズは1/4インチ～1/2インチ。 110 scfm (3115 l/分) までの流量

製品概要

ROSS Controls社のMD3シリーズ一体型フィルター/レギュレーターは、空気ろ過と圧力調整を単一のモジュール式アセンブリに統合し、標準的な一体型FR製品とは一線を画す独自の機能を備えています。ダイヤフラム式レギュレーター設計により、ピストン式レギュレーターよりも高い吐出圧力（最大200 psig / 14 bar）を実現し、小さな圧力変動にも優れた感度を発揮するため、MD3シリーズは標準的な産業オートメーション用途だけでなく、高圧回路の要件にも対応可能です。

MD3シリーズの重要な特徴は、オプションで一体型LOXロックアウトバルブが用意されていることです。このバルブは、メンテナンス時にエネルギーを遮断するためにアセンブリに直接追加でき、空気圧供給ラインに別途ロックアウトハードウェアを必要としません。前面と背面に2つのゲージポートがあり、圧力監視のための設置の柔軟性が確保されています。圧力調整ロックキーが標準装備されており、試運転後の不正な圧力変更を防ぎます。

ボウル材質のオプションとして、ナイロン製飛散防止ガード付きポリカーボネート製ボウル、または透明ナイロン製サイトグラス付きアルミニウム製ボウルがあります。フィルターエレメントは、標準の5ミクロンポリエチレン製エレメントに加え、5ミクロンおよび20ミクロンの焼結ブロンズ製エレメントを含む5種類が用意されており、汚染レベル、エレメントの耐久性、およびサービス間隔の要件に合わせてろ過オプションを選択できます。フロート式ドレンと手動式ドレンの構成が利用可能です。

MD3シリーズの構成可能な発注システムにより、エンジニアは構造化された部品番号システムから、ボウル材質、フィルターエレメントの定格と種類、ドレン構成、ポートサイズ、ロックアウトバルブオプション、ゲージ範囲、逆流機能などを指定できます。この柔軟性により、MD3シリーズは幅広い中型空気圧処理ニーズに対応できる汎用性の高いプラットフォームとなっています。

主なエンジニアリング機能

• ダイヤフラム式レギュレータ（最大200 psig（14 bar）） - ダイヤフラム式レギュレータの設計により、標準的なピストン式ユニットよりも高い出口圧力に対応でき、最大200 psig（14 bar）の高圧空気圧回路をサポートしながら、優れた圧力感度と調整精度を実現します。
• オプションのLOXロックアウトバルブ統合- LOXロックアウトバルブは、MD3アセンブリの出口または入口に直接追加でき、空気圧供給ラインに個別のロックアウトコンポーネントを必要とせずに、OSHA準拠のロックアウト/タグアウトによるエネルギー遮断を統合的に実現します。
• 圧力調整ロックキー- 取り外し可能なロックキーにより、設定値に達した後の不正な圧力変更を防止します。製品の品質や機械の安全性にとって、アクチュエータの力やプロセス圧力の一貫性が不可欠な生産環境に最適です。
• 2つのゲージポート（前面と背面） - ユニットの前面と背面にそれぞれ独立したゲージポートがあるため、設置方向やパネルのレイアウトに関係なく、圧力計を最適な視認位置に配置できます。
• 複数のフィルターエレメントオプション- 5ミクロンポリエチレン、5ミクロン焼結ブロンズ、20ミクロン焼結ブロンズ、40ミクロン焼結ブロンズを含む5種類のエレメント構成により、汚染レベルとサービス間隔の要件に合わせたろ過性能を提供します。
• 構成可能な部品番号システム- 構造化された注文コードにより、ボウル材質、フィルターエレメントタイプ、ドレンタイプ、ポートサイズ（NPTまたはBSPP）、ロックアウトバルブオプション、ゲージ範囲、逆流構成を指定でき、各用途に合わせた正確なユニット構成が可能になります。
• ポリカーボネート製ボウル（ナイロン製飛散防止ガード付き） - 標準容量5.1オンス（151ml）のポリカーボネート製ボウルは、結露した液体を目視で確認できます。ナイロン製の飛散防止ガードは、機械的な保護と破片の飛散防止に役立ちます。
• 透明ナイロン製サイトグラス付きアルミボウル- 容量6オンス（177ml）のアルミボウルは、最大作動圧力を250psig（手動ドレン）、最高使用温度を175°F（80°C）まで拡張します。透明ナイロン製サイトグラスにより、凝縮水の状態を常に確認できます。
• 自己減圧式または非減圧式オプション- 標準の自己減圧式ダイヤフラムレギュレータは、設定値を下げると下流側の圧力を解放します。非減圧式オプションは、電源遮断後に下流側の圧力を保持する必要がある回路に使用できます。
• パネル取り付けサポート付きモジュール式マウント- モジュール設計により、ROSS製潤滑装置およびフィルターユニットとの組み立てが可能です。パネル取り付けには、筐体への取り付け用に2-1/16インチ（52mm）の穴が必要です。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

機械の安全性とエネルギー遮断

• 一体型LOXロックアウトバルブを備えた空気圧式機械用空気供給装置は、別途ロックアウト配管を必要とせずに、メンテナンス中のOSHA準拠のエネルギー遮断を実現し、空気品質調整とロックアウト/タグアウト準拠を単一のコンパクトなアセンブリに統合します。
• 各機械ユニットにロックアウト機能を内蔵したMD3シリーズを搭載した複数機械製造セル。これにより、保守担当者は、セル内の隣接機器に影響を与えることなく、空気処理ポイントで個々の機械をロックアウトできます。
• 高圧（最大200psig）供給調整機能とロックアウト機能の両方を必要とする自動化機器において、金属製ボウルとLOXオプションを備えたMD3は、モジュール式で省スペースな構成で両方の機能を提供します。
• 機械ガードを備えた装置では、一体型ロックアウトバルブによりガードを所定の位置にロックし、FRポイントで空気を遮断できるため、空気圧回路のエネルギー遮断ポイントが明確かつ文書化されている。

高圧空気圧システム

• ダイヤフラムレギュレータの200 psigの出口能力と金属製ボウル（250 psigの手動ドレン）を備えた高入口圧力定格により、100 psigを超える圧力で動作する空気圧プレス、クランプ、および成形装置において、高力空気圧回路の要件に対応します。
• 試験台の空気圧供給回路では、精密な高圧制御とデュアルゲージポート構成により、自動試験シーケンス中の正確な圧力監視が可能になります。
• 空気圧式圧入・組立装置では、最大200psigの一定の制御圧力により、生産バッチ全体で再現性のある挿入力を確保し、圧入品質のばらつきを最小限に抑えます。

プロセス産業および化学

• 化学プラントの計装用空気処理において、焼結青銅製フィルターエレメントのオプションは、高汚染環境下での耐久性を向上させ、アルミニウム製ボウルは洗浄剤やプロセス用化学薬品による化学物質への曝露に耐えます。
• 高ろ過品質（5ミクロン焼結ブロンズエレメントオプション）、不正操作防止圧力設定、およびエネルギー遮断機能の組み合わせにより、空気品質と安全基準の両方の要件を満たす医薬品および食品加工装置。
• 石油・ガス処理施設の空気圧式計装空調システムにおいて、金属製ボウルと高入口圧力対応能力を備えたMD3シリーズは、プロセスプラント環境で一般的な高圧圧縮空気システムをサポートします。

一般産業オートメーション

• 自動生産設備の中型空気圧アクチュエータ回路において、ダイヤフラムレギュレータはピストンレギュレータに比べて優れた圧力降下性能を発揮し、流量需要の変動下でも下流側の圧力をより安定的に維持します。
• MD3シリーズのフィルター/レギュレーターとROSS製潤滑装置およびロックアウトバルブを組み合わせたモジュール式FRLアセンブリは、クリーンな調整空気、精密な圧力制御、およびエネルギー遮断を単一のモジュール式システムで実現する、完全な空気処理システムです。
• 複数のオペレーターが同時に使用する機器向けの空気圧回路供給調整装置。不正操作防止ロックキーにより各オペレーターによる供給圧力の調整が防止され、統合されたロックアウト機能によりステーションごとのエネルギー遮断が可能となる。

注文と型番構成

MD3シリーズは、構成可能な部品番号システムを採用しています。下記のオプションコードから選択して、モデル番号を作成してください。お客様の用途に合った正しいモデル番号の設定については、ROSS Controls（(800) 438-7677）までお問い合わせください。

標準的なポリカーボネート製ボウル構成の基本コードはMD3 53Pで始まり、金属製ボウル構成の基本コードはMD3 53Mで始まります。

型番を完成させるには、フィルターエレメントコード（A、B、E、またはF）、ドレンタイプ（MまたはF）、ポートサイズコード、キャップカラーコード、およびゲージオプションを指定してください。

ロックアウトバルブ構成の場合は、型番にロックアウトコード（2、3、または4）を追加してください。入口圧力が150 psigを超える構成の場合は、金属製ボウルを指定する必要があります。

ステンレス鋼製のフィルター／レギュレーターとLOXロックアウトバルブの組み合わせもご用意しております。ステンレス鋼製の構成モデル番号については、ROSS Controlsまでお問い合わせください。

逆流構成（逆流により下流側の機器に調整圧力を逆流させることができる）の場合は、適切な逆流ゲージオプションコードを指定してください。

アクセサリー

LOXロックアウトバルブアドオン

ROSS LOXロックアウトバルブは、MD3シリーズアセンブリに直接追加でき、フィルター/レギュレーターポイントでOSHA準拠のロックアウト/タグアウトによるエネルギー遮断を統合的に実現します。出口ロックアウト、逆流対応入口、EEZ-ON出口構成をご用意しています。MD3シリーズに対応するLOXモデル番号および構成については、ROSS Controlsまでお問い合わせください。

交換用フィルターエレメント

MD3シリーズには、5ミクロンポリエチレン（R-A60F-03PE5）、5ミクロン焼結ブロンズ（R-A60F-03E5）、20ミクロン焼結ブロンズ（R-A60F-03E4）、および40ミクロン焼結ブロンズ（R-A60F-03E3）の4種類の素子オプションが用意されています。焼結ブロンズ素子は再利用可能で、結露や研磨性の汚染物質が多い環境でも耐久性に優れています。

外部ドレンおよび差圧ゲージオプション

MD3シリーズには、外部ボウル排水接続部と差圧計のオプションが用意されています。外部排水口を使用すると、凝縮水を中央排水システムに遠隔で排出できます。差圧計は、フィルターエレメントの負荷状況を直接表示します。型番については、ROSS Controlsのアクセサリカタログを参照するか、ROSS（(800) 438-7677）までお問い合わせください。

関連製品およびアクセサリー

• MD4シリーズ一体型フィルター/レギュレーター- MD4ダイヤフラム式一体型FRのフルサイズバージョン、LOXオプション付き、ポートサイズ3/8インチ～3/4インチ、流量最大230 scfm。https ://www.rosscontrols.com/en/series/75-md4-series
• 65ミッドサイズシリーズ一体型フィルター/レギュレーター- ピストンレギュレーターと不正操作防止ノブを備えた中型モジュール式一体型FR、ポートサイズ1/4インチ～1/2インチ、流量最大105 scfm。https ://www.rosscontrols.com/en/series/65-mid-size-series
• 132ミッドサイズシリーズ一体型フィルター/レギュレーター- ピストンレギュレーター付きモジュール式一体型FR、ポリカーボネートまたは亜鉛製ボウル、ポートサイズ1/4インチ～1/2インチ、流量最大100 scfm。https ://www.rosscontrols.com/en/series/132-mid-size-series
• 74 フルサイズ一体型フィルター/レギュレーター- ピストンレギュレーター、ロックキー、外部ドレンオプションを備えたモジュール式一体型FR、ポートサイズ1/4インチ～3/4インチ、流量最大180 scfm。https ://www.rosscontrols.com/en/series/74-full-size-series
• ROSS LOXロックアウトバルブ- OSHA準拠の空気圧エネルギー遮断を実現するスタンドアロン型および一体型ROSS LOXロックアウトバルブ。https ://www.rosscontrols.com/en/categories/lockout-valves

よくある質問（FAQ）

Q：MD3シリーズは、一般的な中型フィルター／レギュレーターと何が違うのですか？

A： MD3シリーズは、いくつかの差別化機能を備えています。例えば、ほとんどのピストン式中型ユニットの100 psigに対し、最大200 psig（14 bar）の出口圧力に対応可能なダイヤフラム式レギュレーター、エネルギー遮断用のオプションの統合型LOXロックアウトバルブ、焼結青銅エレメントを含む5種類のフィルターエレメントオプション、精密な仕様設定を可能にする構成可能な部品番号システム、そして柔軟な圧力監視のための2つのゲージポートなどです。これらの機能により、MD3は高圧回路、機械安全用途、および厳しい汚染環境に適しています。

Q：MD3シリーズの最大吐出圧力はどれくらいですか？

A：ダイヤフラム式レギュレーターは最大200psig（14bar）まで調整可能です。これは、競合する中型ピストン式一体型FRの最大圧力100psigを大幅に上回り、高圧空気圧によるクランプ、プレス、およびテスト回路に対応します。

Q：入口の最大作動圧力はどれくらいですか？

A：ポリカーボネート製ボウルと自動排水構成の場合、最大入口圧力は150 psig（10 bar）です。金属製ボウルの場合、最大入口圧力は自動排水構成で200 psig（14 bar）、手動排水構成で250 psig（17 bar）です。手動排水構成の金属製ボウルは、MD3シリーズの中で最も高圧に対応できる構成です。

Q：一体型LOXロックアウトバルブはどのように機能しますか？

A： LOXロックアウトバルブはMD3アセンブリに直接統合されており、メンテナンス中にバルブを排気（非通電）位置に物理的にロックするための南京錠を取り付けられる掛け金タイプのロックアウトポイントを提供します。これにより、フィルター/レギュレーターアセンブリ自体でOSHA 29 CFR 1910.147に準拠した空気圧エネルギー遮断が実現し、供給ラインに別途ロックアウト装置を設ける必要がなくなります。

Q：利用可能なフィルター要素のオプションは何ですか？

A：エレメントは5種類からお選びいただけます。5ミクロンポリエチレン（標準、型番R-A60F-03PE5）、5ミクロン焼結ブロンズ（R-A60F-03E5）、20ミクロン焼結ブロンズ（R-A60F-03E4）、40ミクロン焼結ブロンズ（R-A60F-03E3）です。焼結ブロンズエレメントは機械的耐久性に優れ、洗浄して再利用できるため、高汚染環境においてコスト効率に優れています。

Q：MD3はなぜピストン式レギュレーターではなくダイヤフラム式レギュレーターを使用しているのですか？

A：ダイヤフラム式レギュレータは、特定の用途においてピストン式レギュレータに比べていくつかの利点があります。例えば、圧力感度（小さな圧力差に対する応答性）、ヒステリシスの低減、および吐出圧力の許容範囲の拡大などが挙げられます。特に、精密な圧力制御が求められる用途や高圧回路に適しています。ただし、ダイヤフラム式レギュレータは、同じ本体サイズの場合、ピストン式に比べて流量容量が若干低くなるというトレードオフがあります。

Q：自己解放型レギュレーターと非解放型レギュレーターの違いは何ですか？

A：自己減圧式レギュレータは、設定圧力を下げると下流側の余剰圧力がレギュレータを通して逆流するため、圧力調整時に下流側の圧力を手動で解放する必要がありません。非減圧式レギュレータは、この逆流経路を遮断し、供給遮断後も下流側の圧力を保持します。供給遮断後も下流側の圧力を保持する必要がある回路（例えば、遮断シーケンス中に作動状態を維持する必要のある空気圧クランプなど）には、非減圧式レギュレータを選択してください。

Q：どのようなボウル（器）の種類がありますか？

A：ナイロン製シャッターガード付きポリカーボネート製ボウル（5.1オンス／151ml）は、150psigの圧力と125°Fの温度に対応しています。透明ナイロン製サイトグラス付きアルミニウム製ボウル（6オンス／177ml）は、最大使用圧力を250psig（手動ドレン）、上限温度を175°F（80°C）まで拡張しています。高圧、高温、または化学的に腐食性の高い環境では、アルミニウム製ボウルをお選びください。

Q：ステンレス製のバージョンを注文することはできますか？

A：はい。ステンレス鋼製のフィルター／レギュレーターとLOXロックアウトバルブを組み合わせたユニットをご用意しております。腐食環境、洗浄用途、食品／医薬品製造設備に適したステンレス鋼製構成の型番については、ROSS Controls（(800) 438-7677）までお問い合わせください。

Q: MD3モデル番号はどのように作成すればよいですか？

A: MD3 モデル番号は、MD3 [ボウルコード] [エレメントコード] [ドレンコード] [ポートコード] [キャップカラーコード] [ゲージコード] という構造化されたコードで構成されています。例: MD3 53P BM 2 2 B = ポリカーボネート製ボウル、5ミクロンPEエレメント、手動ドレン、1/4 NPTFポート、標準キャップ、0～200 psigゲージ。ロックアウトバルブや非標準オプションなどの構成に関するサポートが必要な場合は、ROSS Controls（(800) 438-7677）までお問い合わせください。

Q：パネル取り付け穴のサイズはどれくらいですか？

A： MD3シリーズでは、パネル取り付け用に直径2-1/16インチ（52mm）の穴が必要です。取り付け後にボウルを取り外せるよう、十分なクリアランスを確保してください。

Q：保証期間はどのくらいですか？

A： ROSS Controlsは、購入日から1年間、すべての製品について材料および製造上の欠陥に対する保証を提供しています。技術サポートまたは保証請求については、ROSS Controls USA（(800) 438-7677）までお問い合わせください。

設置およびメンテナンスに関するガイドライン

• 適切な凝縮水収集と排水動作のために、ボウルを下向きにして取り付けてください。
• 自動（フロート）排水方式の場合は、排水口が詰まっておらず、凝縮水の排出を妨げるような背圧がかかっていないことを確認してください。
• 手動排水モデルの場合は、空調システムの湿度と観測された凝縮水蓄積率に基づいて、定期的に凝縮水を排水してください。
• 定格入口圧力を超えないでください。ポリカーボネート製ボウル自動排水の場合は150 psig、金属製ボウル自動排水の場合は200 psig、金属製ボウル手動排水の場合は250 psigです。
• 調整をロックする前に、規定の吐出圧力を設定してください。設定後はロックキーを取り外し、権限のある担当者のみがアクセスできる安全な場所に保管してください。
• 一体型LOXロックアウトバルブを使用して設置する場合は、システムを初めて加圧する前に、ロックアウトバルブが開位置にあり、ロックされていないことを確認してください。
• ユニット全体の圧力損失が許容範囲を超えた場合、または定期メンテナンスの間隔が経過した場合は、フィルターエレメントを交換してください。
• NPTF接続部にはねじシール剤またはPTFEテープを使用してください。空気回路の汚染を防ぐため、少量ずつ塗布してください。
• パネルに取り付ける場合は、指定された2-1/16インチ（52mm）の穴を使用し、ボウルを取り外すための十分なクリアランスを確保してください。
• 潤滑装置付きのモジュール式FRLアセンブリの場合、適切なインターフェースシールを確保するために、ROSSのモジュール式アセンブリ手順に従ってください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677にお電話いただくか、rosscontrols.comをご覧ください。

詳細な技術データ、寸法図、および製品コンフィギュレーターへのアクセスについては、ROSS Controls MD3シリーズの製品ページをご覧いただくか、ROSS Controlsに直接お問い合わせください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/66-md3-series
