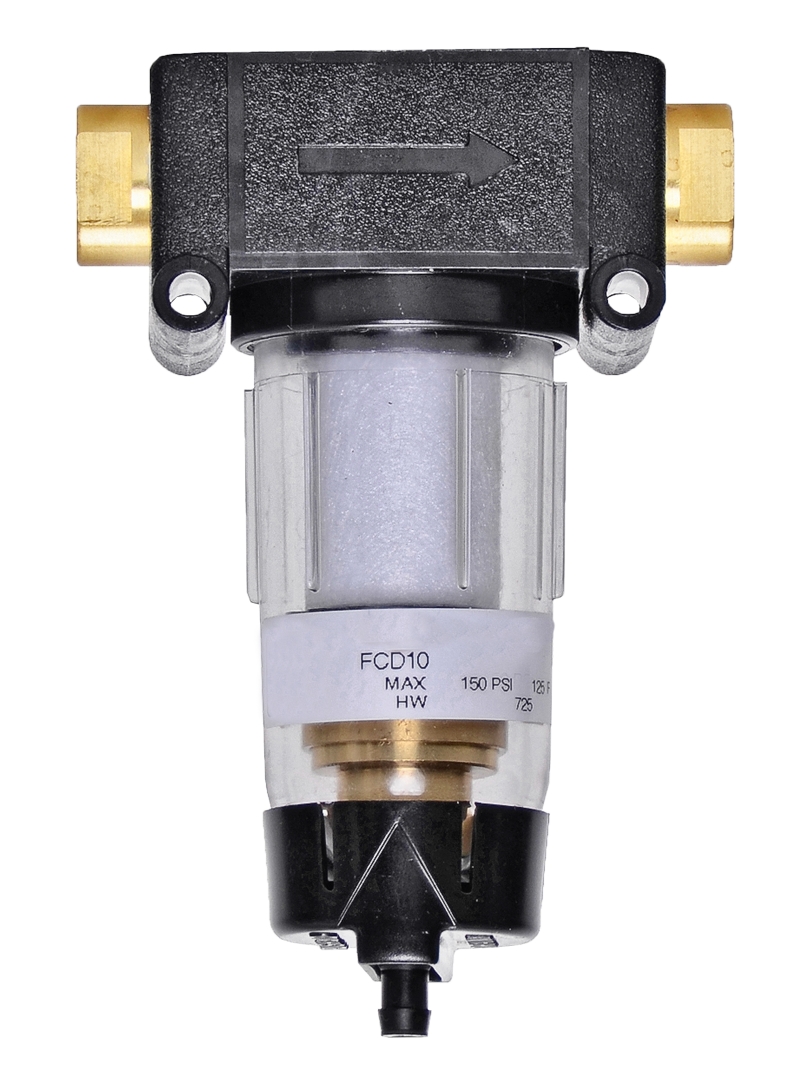

バンタムシリーズ ポートサイズ 1/8 & 1/4; 11 scfm (312 l/分) までの流量

製品概要

ROSS Controls社のBantam凝縮フィルターは、圧縮空気システムから液体の水、オイルエアロゾル、およびサブミクロン粒子状汚染物質を除去するために設計された、コンパクトで高効率な空気処理ユニットです。1/8インチおよび1/4インチのポートサイズに対応し、最大流量は11 scfm（312 l/分）です。Bantamシリーズは、パネルやマニホールドの占有面積を最小限に抑えながら、軽工業、実験室、計測機器、および小口径空気圧アプリケーションにおいて、厳格なろ過性能を発揮します。

標準の0.3ミクロン定格ホウケイ酸ガラス繊維凝集エレメント、またはオプションの0.01ミクロン定格超微粒子エレメントが選択可能なこのシリーズは、標準的な粒子フィルターでは捕捉できないエアロゾルを捕集します。凝集機構により、サブミクロンサイズの液滴がより大きな液滴に合体し、重力によってボウルに流れ込みます。そこで、自動または手動の排水装置によって、収集された液体がシステムから排出されます。

モジュール式アセンブリ設計により、Bantamシリーズの凝縮フィルターをROSSレギュレーターおよびルブリケーターと組み合わせることで、FRL（燃料回収・再循環）用エアの完全な準備が可能です。接続オプションには、NPTまたはBSPPネジ式ポートと、直径10mmまでのチューブに対応するプッシュイン式クイックコネクトチューブ継手があり、狭い場所でも柔軟に設置できます。高強度ポリカーボネート製のボウルは液面レベルを目視で確認でき、オプションのアルミニウム製ボウルは、より過酷な環境に対応するため、圧力および温度定格を拡張します。

空気圧計器、小型シリンダー、ソレノイドパイロットバルブ、または油汚染や水分混入を除去する必要のあるあらゆるシステム向けに空気処理を設計するエンジニアにとって、Bantamシリーズの凝縮フィルターは、信頼性が高く、省スペースで、モジュール式のFRLアセンブリにすっきりと組み込めるソリューションとなるでしょう。

主なエンジニアリング機能

• 0.3ミクロン定格ホウケイ酸ガラス繊維エレメント- 標準エレメントは、0.3ミクロン定格でエアロゾル、液体水、コンプレッサーオイルの持ち越しを除去し、下流の機器やコンポーネントを汚染から保護します。
• オプションの0.01ミクロン超微粒子エレメント- ほぼ油分を含まない空気を必要とする用途向けに提供され、エアロゾル中の油分含有量を、重要な計測機器、食品グレードの空気圧機器、および電子機器製造に適したレベルまで低減します。
• モジュール式アセンブリ互換性- 標準化されたポートブロックを使用してROSS Bantamシリーズのレギュレーターおよびルブリケーターと直接組み合わせるように設計されており、個別のパイプ継手を不要にし、アセンブリの長さを短縮します。
• ねじ込み式およびクイックコネクト式ポートオプション- 1/8 または 1/4 NPT/BSPP ねじ込み式ポート、または 1/4、3/8、4 mm、6 mm、8 mm、および 10 mm の外径チューブ用のプッシュイン式クイックコネクトチューブ継手が用意されており、設置の柔軟性を提供します。
• 自動または手動排水- 自動排水は、オペレーターの介入なしに収集された液体を連続的に排出します。手動排水は、定期的な排出が望ましい用途において、直接的な制御を提供します。
• 高強度ポリカーボネートまたはアルミニウム製ボウル- ポリカーボネート製ボウルは、最大150 psig (10 bar) までの圧力で液面レベルの目視検査が可能です。アルミニウム製ボウルは、より高圧のシステム向けに、定格を200 psig (14 bar) および150°Fまで拡張します。
• コンパクトなバンタムスケールエンベロープ- 本体幅が1.7インチ（43mm）未満、ボウル高さが3.9インチ（99mm）であるため、狭い機械フレームやパネルに取り付けられた空気処理ステーションにも収まります。
• アセタール樹脂製ボディ構造- 耐腐食性に優れたアセタール樹脂製のボディは、湿気や軽度の化学物質への曝露に強く、湿度の高い環境や洗浄環境下でも長寿命を実現します。
• ニトリルシール- 標準的なニトリルシールは、定格温度範囲全体にわたって、圧縮空気および石油系コンプレッサーオイルに対して信頼性の高いシール性能を提供します。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

計測およびプロセス制御

• 空気圧計器用エア供給ラインでは、校正のずれ、バルブの固着、ポジショナーやトランスミッターの腐食を防ぐために、オイルフリーで乾燥した空気が必要です。0.01ミクロンのエレメントは、ISO 8573-1クラス1に準拠した、ほぼオイルフリーの空気品質を実現します。
• 実験室の自動化および分析機器の空気圧供給においては、微量のエアロゾル汚染であっても測定精度を損なったり、精密ソレノイドバルブを損傷したりする可能性がある。
• 産業用制御盤の圧縮空気は、信頼性の高いサイクル寿命のために清浄で乾燥した空気を必要とする1/8インチおよび1/4インチポートシステムの空気圧リレー、パイロットバルブ、およびシリンダーアクチュエータに供給されます。

半導体および電子機器製造

• プリント基板の組み立て、チップのパッケージング、ウェハーの搬送など、部品や工具への油汚染が許容されない工程で使用される空気圧式搬送システム。
• クリーンルーム用空気処理ステーションは、精密なピックアンドプレース装置やボンディング装置に計測用空気が供給される前に、最終的な空気の凝縮段階を提供する。

食品、飲料、医薬品

• 食品接触ゾーンにおける包装機械の空気処理では、コンプレッサーからの油分が空気と製品または包装材料が接触する前に除去する必要があり、食品安全規制の遵守を支援します。
• 医薬品の充填・仕上げ装置における空気圧供給装置。製品汚染を防止するため、ISO 8573-1クラス1のオイルフリー空気品質が規定されている。

自動車および組立自動化

• 小型空気圧シリンダーとグリッパーは、空気中のコンプレッサーオイルが接着剤、シーラント、または塗装面を汚染する可能性がある組立セルに供給されます。
• 空気圧漏れ試験装置では、試験治具や圧力基準部における水蒸気や油蒸気の凝縮による誤った測定値を防ぐため、乾燥した清浄な空気が必要です。

一般産業機器およびOEM機器

• 印刷機、ラミネート機、ウェブハンドリング機などにおいて、油分を含んだ空気が製品表面に残留物を付着させる可能性がある場合、エアナイフシステムやエアワイプシステムなどが有効です。
• バンタム形状がコンパクトな機械フレーム内、または個々の軸の空気処理マニホールドに収まるように必要とされる多軸空気圧機械用のモジュール式FRLステーション。

注文と型番構成

BSPP（G）ネジポートの場合は、型番に「C」の接頭辞を追加してください（例：C5B01B0700）。

標準素子の分解能は0.3ミクロンです。0.01ミクロン素子をご注文の場合は、オプション素子モデルRA-10F-16E8を別項目として指定するか、ROSS社に工場出荷構成についてお問い合わせください。

取り付け金具や連結キットなどの付属品は別売りです。

合体フィルター、レギュレーター、潤滑装置を組み合わせたモジュール構成では、中間配管継手をなくすためにROSSポートブロックキットが使用されます。

関連製品およびアクセサリー

• 79ミニチュアシリーズ凝縮フィルター- 1/8インチおよび1/4インチポートサイズに対応したインラインマウント型凝縮フィルター。流量は最大10 scfm。アルミニウム製ボディ、ポリカーボネートまたは金属製ボウル。https ://www.rosscontrols.com/en/series/79-miniature-series
• 80ミッドサイズシリーズ凝縮フィルター- 1/4～1/2インチポートサイズに対応したモジュール式またはインライン式の凝縮フィルター。流量は最大100 scfm、差圧計付き。https ://www.rosscontrols.com/en/series/80-mid-size-series
• バンタムシリーズ標準フィルター（5ミクロン） - 凝集ステージ前の前処理用として、バンタム形状の5ミクロンおよび40ミクロン粒子フィルター。https ://www.rosscontrols.com/en/categories/40-filters
• BantamシリーズFRL複合ユニット- Bantamシリーズは、工場で組み立てられたフィルター、レギュレーター、ルブリケーターの組み合わせで、単一のモジュール式アセンブリで完全な空気処理を実現します。https ://www.rosscontrols.com/en/categories/44-filter-regulator-and-lubricator
• バンタムシリーズレギュレータ- ピストン式およびダイヤフラム式の圧力レギュレータ。バンタム形状で、シリーズ合体フィルタとのモジュール式アセンブリに対応。https ://www.rosscontrols.com/en/categories/42-regulators

よくある質問（FAQ）

Q：0.3ミクロンと0.01ミクロンの素子オプションの違いは何ですか？

A： 0.3ミクロンのエレメントは、大量の液体水、油滴、および0.3ミクロンより大きいエアロゾルを除去し、一般的な産業用圧縮空気用途のほとんどに適しています。0.01ミクロンのエレメントは、微量の油汚染が許容されない計測機器、食品グレード、および半導体用途に必要な、ISO 8573-1クラス1の油分含有量に近いエアロゾル油分除去性能を提供します。

Q：バンタムシリーズの凝縮フィルターは、レギュレーターや潤滑装置と組み合わせることができますか？

A：はい。このシリーズはROSS Bantam FRL製品ファミリーの一部であり、ポートブロックカップリングキットを使用してBantamシリーズのレギュレーターおよびルブリケーターとモジュール式に組み立てられるように設計されています。これにより、中間配管継手なしでコンパクトな一体型FRLユニットが実現します。

Q：私の用途には、どのボウル素材を選べば良いでしょうか？

A：液面レベルの目視検査が必要な用途で、圧力が150 psig（10 bar）、温度が125 ºF（52 ºC）までの場合は、ポリカーボネート製ボウルを選択してください。運転圧力が150 psigを超える場合、周囲温度が150 ºF（66 ºC）に達する可能性がある場合、または設置環境に衝撃のリスクやポリカーボネートを腐食させる液体への曝露がある場合は、アルミニウム製ボウルを選択してください。

Q：バンタム凝縮フィルターの最大運転圧力はどれくらいですか？

A：最大入口圧力は、ポリカーボネート製ボウルの場合150 psig（10 bar）、アルミニウム（金属）製ボウルの場合200 psig（14 bar）です。これらの制限は、自動排水構成と手動排水構成の両方に適用されます。

Q：このシリーズの最大流量定格はどれくらいですか？

A：最大流量は、入口圧力100 psig（6.9 bar）で11 scfm（312 l/分）です。入口圧力が低下するか、エレメントに汚染物質が蓄積すると、流量は減少します。

Q: BSPP（G）ネジバージョンの注文方法を教えてください。

A：標準NPT型番に「C」の接頭辞を追加します。例えば、1/4インチBSPPねじ込みポート、自動排水機能、ポリカーボネート製ボウルを備えたモデル5B02B0700は、C5B02B0700となります。

Q：フィルターエレメントはどのくらいの頻度で交換すべきですか？

A：フィルター両端の差圧がサービスインジケーターのしきい値（通常10 psid）に達した場合、またはシステム試運転時に設定された定期メンテナンス間隔に達した場合は、エレメントを交換してください。メンテナンス不良のコンプレッサーからのエアロゾル負荷が大きいと、エレメントの寿命が短くなります。

Q：クイックコネクト継手は、どの外径のチューブに対応していますか？

A：クイックコネクト式チューブ継手は、外径1/4インチ、3/8インチ、4mm、6mm、8mm、10mmのチューブに対応しています。ご使用のシステムで使用するチューブのサイズに対応する型番の末尾を選択してください。

Q：バンタムシリーズの凝縮フィルターには、差圧計は用意されていますか？

A：バンタムシリーズの標準構成には、差圧計は内蔵されていません。エレメントの状態は、システム圧力降下を追跡するか、時間ベースの交換間隔を設定することで監視する必要があります。差圧監視には、ミッドサイズ以上のROSS凝縮フィルターシリーズをご検討ください。

質問：ボウルの液体容量はどれくらいですか？

A：ボウルの容量は2オンス（60ml）です。凝縮水の蓄積率が高い用途では、ボウルからの溢れを防ぎ、液体がヒーターを通過して下流のシステムに流れ込むのを防ぐため、自動排水オプションの使用をお勧めします。

Q：これらのフィルターは、圧縮空気以外のガスにも使用できますか？

A：本シリーズは圧縮空気用途向けに設計されています。窒素や不活性ガスなど、その他のガスで使用する場合は、シール材およびエレメント材が当該ガスおよび存在する可能性のある汚染物質と適合していることをROSS Controls社に確認する必要があります。

Q：標準的なBantam合体フィルターモデルの納期はどのくらいですか？

A： 10台以下の数量の場合、標準的な製造リードタイムは通常3～4週間で、米国全土への配送が可能です。具体的なリードタイムと在庫状況については、ROSS Controls（(800) 438-7677）までお問い合わせください。

設置およびメンテナンスに関するガイドライン

• フィルターは、ボウルを下向きにして取り付けてください。こうすることで、溜まった液体が排水バルブのある最下部に流れ落ちます。逆向きや水平に取り付けると、排水が悪くなります。
• より粗いフィルターが既に設置されていない場合は、上流側で5ミクロン以上のろ過済み圧縮空気を供給してください。凝集エレメントは一次粒子フィルターとして設計されていないため、多量の粒子状物質が混入すると早期に目詰まりを起こす可能性があります。
• 選択したボウルタイプの定格範囲内でシステム作動圧力を確認してください。ポリカーボネート製ボウルの場合は最大150 psig（10 bar）、アルミニウム製ボウルの場合は最大200 psig（14 bar）です。
• 押し込み式クイックコネクトチューブ継手を使用する場合は、チューブの外径が規定のサイズ範囲内であることを確認し、継手に確実に装着され密閉されるように、チューブの端部をきれいに直角に切断してください。
• 自動排水機能付きモデルの場合、自動排水機構を作動させるには、適切なシステム圧力（最低30 psig / 2 bar）が維持されていることを確認してください。この圧力を下回ると、フロートが正しく作動しない場合があります。
• モジュール式アセンブリの場合、アセンブリに圧力をかける前に、カップリングキットとポートブロックがROSSの設置手順に従って適切に位置合わせされ、規定トルクで締め付けられていることを確認してください。
• システムの初期試運転時にボウル内の液面レベルを点検し、凝縮水の蓄積速度に基づいてサービス間隔を設定してください。高湿度または高負荷のコンプレッサーでは、より頻繁な排水が必要になる場合があります。
• 定格ろ過性能を維持するためには、ROSS社認定の交換用エレメント（0.3ミクロン用：945K77、0.01ミクロン用：RA-10F-16E8）のみを使用してください。純正品以外のエレメントを使用すると、エレメントシートに正しく密着しない場合があります。
• フィルターエレメントを交換する際は、ボウルを取り外す前にフィルター内の圧力を完全に抜いてください。ボウルを締めすぎないでください。ポリカーボネート製のボウルが割れるのを防ぐため、ROSS社の規定トルクに従ってください。
• 周囲温度が華氏4度（摂氏4度）を下回る設置場所では、金属製ボウルオプションを指定し、ボウルと発熱体内部での氷の形成を防ぐため、圧縮空気供給源の露点を周囲温度より低く乾燥させてください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本の各オフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677 (1-800-GET-ROSS)にお電話いただくか、rosscontrols.comをご覧ください。

技術サポートは1-888-TEK-ROSSでご利用いただけます。アプリケーションエンジニアリングサポートや交換部品の特定についてご相談ください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/78-bantam-series
