中型シリーズ ポートサイズは1/4インチ～1/2インチ。 105 scfm (2974 l/分) までの流量

製品概要

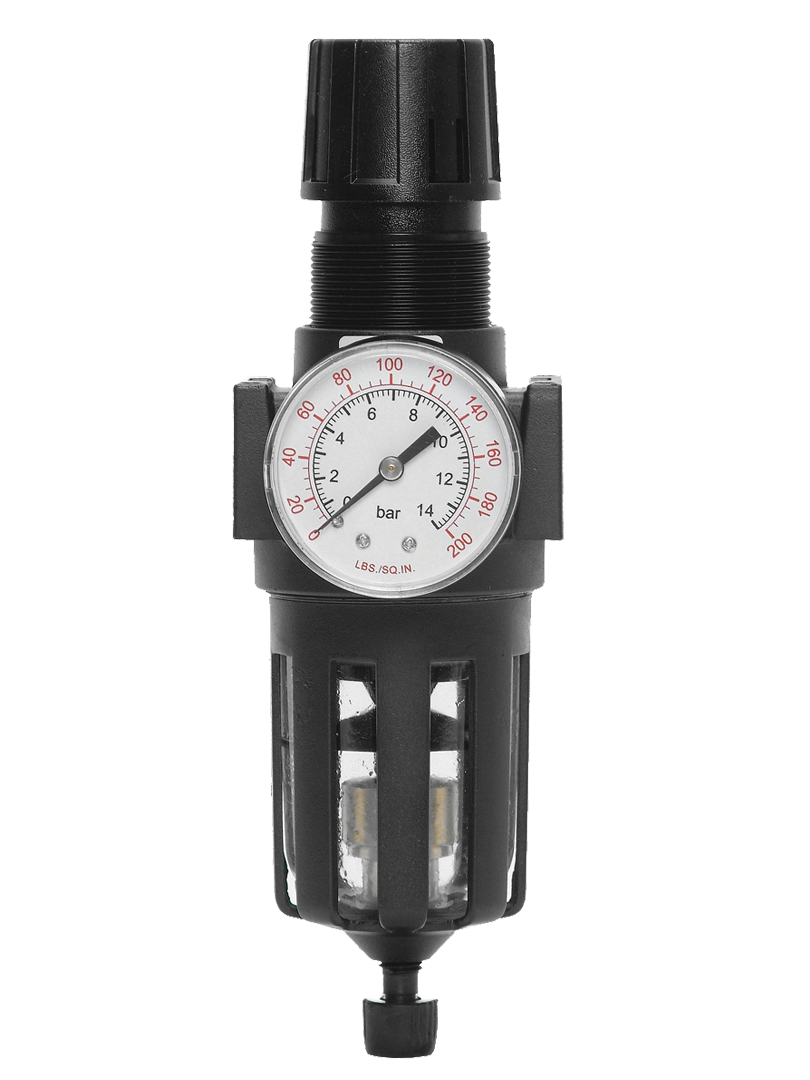

ROSS Controlsの中型一体型フィルター/レギュレーターは、1/4インチから1/2インチのポートサイズと最大105 scfm（2974 l/分）の流量要件を持つ空気圧システム向けに、空気ろ過と圧力調整を単一のモジュール式アセンブリに統合しています。これら2つの空気処理機能を1つのユニットに組み合わせることで、フィルターとレギュレーターを別々に設置する場合と比較して、設置スペース、配管接続、および潜在的な漏洩箇所を削減できます。

自己減圧ピストン式レギュレータは、安定した高精度な出口圧力制御を実現します。供給停止後も下流側の圧力保持が必要な用途（制御されたシャットダウンシーケンス中に圧力を保持する必要がある回路など）には、非減圧式レギュレータも選択可能です。調整ノブは取り外し可能で、不正操作を防止します。これにより、共有機器や、生産シフト間で設定値を固定する必要がある環境において、不正な圧力変更を防ぐことができます。

ボウルオプションには、凝縮水の目視監視が可能な亜鉛製飛散防止ガード付きポリカーボネート製フィルターボウルと、より高い耐圧性または耐薬品性が求められる用途向けの亜鉛製ボウルがあります。自動排水と手動排水の構成が利用可能です。内蔵の圧力計により、ユニットの調整済み出口圧力を直接目視で監視できます。

モジュール設計により、ROSS製潤滑装置と個別のフィルターユニットを組み合わせた完全なFRL（フルード交換式潤滑装置）システムを構築できます。本装置はパネル取り付けに対応しており、制御盤や筐体壁を通して設置できます。また、前面からボウルにアクセスできるため、パネルを分解することなく日常的なメンテナンスが可能です。

主なエンジニアリング機能

• フィルターとレギュレーターを一体化した単一アセンブリ- ろ過と圧力調整を1つのモジュール式ユニットに統合することで、スペースが限られた空気圧システムにおいて、フィルターとレギュレーターを別々に設置する場合と比較して、設置スペース、接続用ハードウェア、および潜在的な漏洩箇所を削減します。
• 自己減圧ピストン式レギュレータ- 標準的な自己減圧ピストン式レギュレータは、安定した出口圧力制御を提供します。入口圧力が設定値以下になると、自己減圧機能により、下流側の余剰圧力がレギュレータを通して逆流し、下流側での手動ベント操作なしに設定圧力を維持します。
• 非リリーフ式レギュレータオプション- 非リリーフ式レギュレータは、供給遮断後も下流側の圧力を保持します。これは、供給遮断後の制御された圧力保持が機械の安全またはプロセスシーケンスの一部となっている回路で必要です。
• 不正操作防止のための取り外し可能な調整ノブ- 圧力調整ノブは設定後に取り外せるため、製品の品質に一貫した作動圧力が不可欠な共有機器環境や生産ラインにおいて、不正な圧力変更を防ぎます。
• 圧力計付属- 内蔵の圧力計により、調整された出口圧力を直接視覚的に監視できます。圧力計の挿入口は前面と背面に配置されているため、設置方向や圧力計の配置を柔軟に調整できます。
• FRLアセンブリ用モジュール式マウント- モジュール設計により、ROSS製潤滑装置と個々のフィルターユニットを直接組み立てることができ、中間配管接続なしで完全なFRLトレインを構築できます。
• 亜鉛製飛散防止ガード付きポリカーボネート製ボウル- 透明なポリカーボネート製ボウルは、凝縮液の液面レベルを目視で確認できます。亜鉛製飛散防止ガードは、過酷な産業環境において、ボウルの破片飛散防止と機械的保護を提供します。
• 亜鉛製ボウルオプション- 金属製の亜鉛製ボウルは、より高い最大使用圧力（200 psig）と高い耐熱性を備えており、高圧および高温の産業環境に適しています。
• 自動排水または手動排水- 自動排水は、オペレーターの介入なしに凝縮水を継続的に除去します。手動排水は、監視下での設置において、凝縮水の管理を制御します。
• パネル取り付け機能- コントロールパネルや電気筐体への組み込みのためのパネル取り付けに対応しており、ボウル側は前面からアクセスできるため、フィルターエレメントの定期的な交換や凝縮水の排出が容易です。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

自動化された組立ラインと生産ライン

• 製品品質にとって一定の圧力制御が不可欠な自動組立ステーション向けの空気供給装置であり、取り外し可能なノブにより、作業員がシフト間で圧力を調整することを防ぎ、生産工程全体を通して設定された作動力を維持します。
• 各ステーションにFR（潤滑装置）を設置し、空気圧式治具、クランプ、駆動装置に清浄で調整された空気を供給するマルチステーション組立装置。モジュール式組立により、工具潤滑が必要な箇所に潤滑装置を追加できる。
• ロボットアーム先端部のツール用空気準備システム。コンパクトなモジュール式ユニットがロボットセル内に設置され、ツールに近い場所で使用箇所でのろ過と調整を行うことで、未調整の供給量を最小限に抑えます。
• 自動車部品組立ラインでは、制御されたシャットダウンシーケンス中に治具クランプ圧力を維持するために、非リリーフ式レギュレータオプションが選択され、供給圧力の低下による部品の解放を防ぎます。

工作機械および金属加工

• CNC工作機械の主軸エアパージ、ワーク保持、クーラントブローオフ回路用の空気供給装置。自己解放ピストンレギュレータにより、複数の同時作動する空気圧回路からの流量要求の変動にもかかわらず、安定した圧力が維持されます。
• 研削盤およびホーニング盤の空気圧測定器への空気供給では、精密に調整された圧力と清浄なろ過空気によって、生産工程全体を通してゲージの再現性が維持されます。
• 金属加工機器の空気処理において、亜鉛製の飛散防止ガードは、金属片、切削屑、その他の研磨性破片からフィルターボウルを保護します。飛散防止ガードがない場合、これらの破片はポリカーボネート製のボウルに衝突したり傷をつけたりする可能性があります。

プロセス産業およびマテリアルハンドリング

• 一体型フィルター／レギュレーターにより、搬送システム全体を通して、ブローバックバルブ、流動化パッド、空気圧式分岐バルブに清浄で調整された空気が供給される空気圧搬送および材料移送装置。
• 空気圧式充填ヘッド、定量バルブ、袋詰めアクチュエータなどのバルク材搬送装置では、一定の制御圧力により正確な充填重量と適切なバルブ作動タイミングが保証されます。
• 亜鉛製ボウルオプションはポリカーボネートよりも優れた耐薬品性を提供し、不正操作防止ノブは運転中に調整されるリスクなくプロセス圧力設定値を維持する化学処理装置。

包装と印刷

• カートンおよびケース成形機械の空気供給において、統合型FRが空気圧式折り畳み、接着、成形アクチュエータに清浄で調整された空気を供給し、潤滑を必要とする空気圧工具をサポートするモジュール式潤滑装置アドオンシステムを備えています。
• 印刷機の空気供給装置は、空気圧式シートフィーダー、積載高さ調整装置、および搬送アクチュエーターに空気を供給するためのものであり、清浄なろ過空気によって印刷工程の汚染を防ぎ、一定の圧力によってフィーダーの位置合わせ精度を維持します。
• 柔軟な包装ラインにおいて、空気圧シールバー、カッターアクチュエータ、フィルムハンドリング部品など、連続生産全体を通して精密な圧力制御と信頼性の高いろ過を必要とする部品のための空気供給システム。

注文と型番構成

一体型フィルター／レギュレーターは、複数の構成でご利用いただけます。ポートサイズ、ボウルタイプ、排水タイプ、レギュレーター機能に基づいて適切なモデルを選択するには、ROSS Controlsまでお問い合わせいただくか、製品ページをご覧ください。

自己減圧ピストンレギュレータが標準装備です。供給停止後の下流側圧力保持が必要な場合は、非減圧オプションを指定してください。

G（BSPP）ねじの場合は、NPT型番に接頭辞Cを追加してください。

ポリカーボネート製ボウルに亜鉛製飛散防止ガードを標準装備しています。より高圧・高温の用途向けには、亜鉛製ボウルをオプションでご用意しています。

無人環境や高湿度環境には、自動排水装置をお勧めします。手動排水装置は、監視が必要な環境や結露の少ない環境に適しています。

型番構成、モジュール式アセンブリのハードウェア、および交換用フィルターエレメントの型番の詳細については、ROSS Controls（(800) 438-7677）までお問い合わせください。

アクセサリー

交換用フィルターエレメント

中型一体型防爆型防爆器には、標準の5ミクロンポリエチレン製エレメントに加え、オプションで5ミクロン、20ミクロン、40ミクロンの焼結青銅製エレメントが用意されています。型番については、ROSS Controlsまでお問い合わせください。

モジュラー式潤滑装置アドオン

モジュール式取り付け設計により、ROSSの中型モジュール式潤滑装置と直接組み立てることができ、完全なFR+LまたはFRLシステムを構築できます。モジュール式アセンブリ用ハードウェアの型番と仕様については、ROSS Controlsまでお問い合わせください。

圧力計のオプション

内蔵ゲージは、前面または背面のゲージポートへの取り付けに対応しています。ゲージの測定範囲やダイヤルサイズは、オプションで選択可能です。ゲージ構成オプションについては、ROSS Controlsまでお問い合わせください。

関連製品およびアクセサリー

• MD3シリーズ一体型フィルター/レギュレーター- ダイヤフラムレギュレーター、LOXロックアウトバルブオプション、2つのゲージポート、ロックキー、ポートサイズ1/4インチ～1/2インチ、流量最大110 scfmを備えたモジュール式一体型FR。https ://www.rosscontrols.com/en/series/66-md3-series
• 132ミッドサイズシリーズ一体型フィルター/レギュレーター- ピストンレギュレーター付きモジュール式一体型FR、ポリカーボネートまたは亜鉛製ボウル、ポートサイズ1/4インチ～1/2インチ、流量最大100 scfm。https ://www.rosscontrols.com/en/series/132-mid-size-series
• 74 フルサイズ一体型フィルター/レギュレーター- ピストンレギュレーター、ロックキー、外部ドレンオプションを備えたモジュール式一体型FR、ポートサイズ1/4インチ～3/4インチ、流量最大180 scfm。https ://www.rosscontrols.com/en/series/74-full-size-series
• 131ミニチュアシリーズ一体型フィルター/レギュレーター- ポートサイズ1/8インチおよび1/4インチ、流量最大19 scfmのインラインマウント一体型FR。https ://www.rosscontrols.com/en/series/131-miniature-series
• ROSS LOXロックアウトバルブ- エネルギー遮断用のLOXロックアウトバルブ。モジュール構成でFRLアセンブリと組み合わせることができます。https ://www.rosscontrols.com/en/categories/lockout-valves

よくある質問（FAQ）

Q：一体型フィルター／レギュレーターは、個別の部品ではできないどのような機能を提供しますか？

A：一体型フィルター／レギュレーターは、微粒子ろ過と圧力調整の両方を単一のコンパクトなユニットで実現します。個別の部品と比較して、一体型ユニットは配管接続数、設置全長、潜在的な漏洩箇所、および部品点数を削減します。設置スペースが限られている場合、この一体型ユニットは、狭い機械筐体内やコンパクトな空気圧回路レイアウトへの設置において非常に重要となります。

Q: の最大流量容量はどれくらいですか？

A：中型一体型フィルター/レギュレーターは、最大流量105 scfm（2974 l/分）に対応しています。この容量は、1/4インチから1/2インチのポート接続を使用する中型産業用空気圧回路の大部分に対応します。より高い流量が必要な場合は、シリーズ74フルサイズ（最大180 scfm）またはシリーズMD4（最大230 scfm）をご検討ください。

Q：利用可能なポートサイズは？

A：本製品は、1/4インチ、3/8インチ、1/2インチのポートサイズをご用意しております。NPTネジとG（BSPP）ネジの両方に対応しています。Gネジモデルの場合は、標準型番に接頭辞「C」を追加してください。

Q：自己解放型レギュレーターと非解放型レギュレーターの違いは何ですか？

A：自己減圧型レギュレータは、設定圧力が低下した場合、または供給圧力が設定圧力を下回った場合に、下流側の余剰圧力をレギュレータを通して逆流させます。非減圧型レギュレータは、この逆流経路を遮断し、供給停止後も下流側の圧力を保持します。非減圧型は、機械停止シーケンス中に空気圧クランプの位置を保持する必要がある場合など、制御された停止シーケンス中に下流回路の圧力を保持する必要がある場合に必要です。

Q：取り外し可能なノブ（不正開封防止機能付き）オプションを選ぶ理由は何ですか？

A：取り外し可能な調整ノブは、設定値が確定した後の不正な圧力変更を防ぎます。これは、アクチュエータの力、シリンダー速度、またはツールのトルクが特定の調整圧力の維持に依存する生産環境において重要です。ノブを取り外すと、交換用ノブなしでは圧力設定を変更できなくなるため、意図的または偶発的な調整を防止できます。

Q：どのようなボウル（器）の種類がありますか？また、どのように選べば良いですか？

A：亜鉛製飛散防止ガード付きポリカーボネート製ボウルは、凝縮水の目視検査が可能で、150 psigおよび125°Fまでの定格です。亜鉛製ボウルは、最大使用圧力を200 psig、温度範囲を175°F（80°C）まで拡張し、耐薬品性も向上しています。高圧、高温、または化学的に腐食性の高い環境では、亜鉛製ボウルをお選びください。

Q: これらを組み立てて完全なFRL列車にすることはできますか？

A：はい。モジュール式の取り付け設計により、互換性のあるROSS製潤滑装置ユニットと直接接続して、完全なFR+Lアセンブリを構築できます。モジュール式インターフェースハードウェアおよび互換性のある潤滑装置の型番については、ROSS Controlsまでお問い合わせください。

質問：最大制御出口圧力はどれくらいですか？

A：ピストン式レギュレーターは最大100psig（7bar）まで調整可能です。これは、1/4インチから1/2インチのポート接続で使用される標準的な産業用空気圧アクチュエータおよび工具の動作範囲全体をカバーします。

質問：標準のフィルター要素は何ですか？また、代替品として利用可能なものは何ですか？

A：標準エレメントは5ミクロンのポリエチレン製エレメントです。オプションとして、5ミクロン、20ミクロン、40ミクロンの焼結青銅製エレメントもご用意しています。焼結青銅製エレメントは、結露の多い環境でも耐久性に優れ、洗浄して再利用できます。

Q：圧力計は付属していますか？

A：はい。本製品には、調整された出口圧力を直接目視で監視できる圧力計が内蔵されています。ゲージポートは、設置の柔軟性を考慮して、本体の前面と背面の両方に配置されています。

Q：パネルに取り付けることはできますか？

A：はい。パネル取り付けに対応しており、ユニットはパネルを通して取り付けられ、ボウル部分は前面からアクセスできるため、日常的なメンテナンスが容易です。パネルの穴の寸法については、取り付け説明書を参照してください。

Q：保証期間はどのくらいですか？

A： ROSS Controlsは、すべての製品に対し、購入日から1年間、材質および製造上の欠陥を対象とした保証を提供しています。技術サポートまたは保証サービスについては、ROSS Controls USA（(800) 438-7677）までお問い合わせください。

設置およびメンテナンスに関するガイドライン

• 適切な凝縮水収集と重力による排水動作のために、ボウルを下向きにして取り付けてください。
• 潤滑装置付きのモジュール式組立については、適切なインターフェースシールのかみ合いと締結トルクを確保するために、ROSS Controlsのモジュール式組立手順に従ってください。
• ポリカーボネート製ボウルモデルの場合は150 psig、亜鉛製ボウルモデルの場合は200 psigを超えないようにしてください。
• 希望する調整圧力を設定したら、調整ノブを取り外して不正開封防止機能を作動させてください。ノブは、権限のある保守担当者のみがアクセスできる安全な場所に保管してください。
• 手動排水モデルの場合は、下流の空気回路への凝縮水の流入を防ぐため、ボウルが満水になる前に定期的に凝縮水を排水してください。
• ユニット全体の圧力損失が許容範囲を超えた場合、または定期メンテナンスの間隔が経過した場合は、フィルターエレメントを交換してください。
• NPT接続部にはねじシール剤またはPTFEテープを使用してください。空気回路の汚染を防ぐため、少量ずつ塗布してください。
• 空気圧回路に通電する前に、出口圧力が下流側のコンポーネントの許容範囲内に設定されていることを確認してください。
• パネルに取り付ける際は、取り付け金具が規定トルクで締め付けられていること、および定期メンテナンスのためにパネル前面からボウルにアクセスできることを確認してください。
• 設置後、システムを最大運転圧力にする前に、すべての接続部からの漏れがないか確認しながら、供給圧力を徐々に上げてください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677にお電話いただくか、rosscontrols.comをご覧ください。

詳細な技術データ、寸法図、および製品コンフィギュレーターへのアクセスについては、ROSS Controlsの製品ページをご覧いただくか、ROSS Controlsに直接お問い合わせください。
