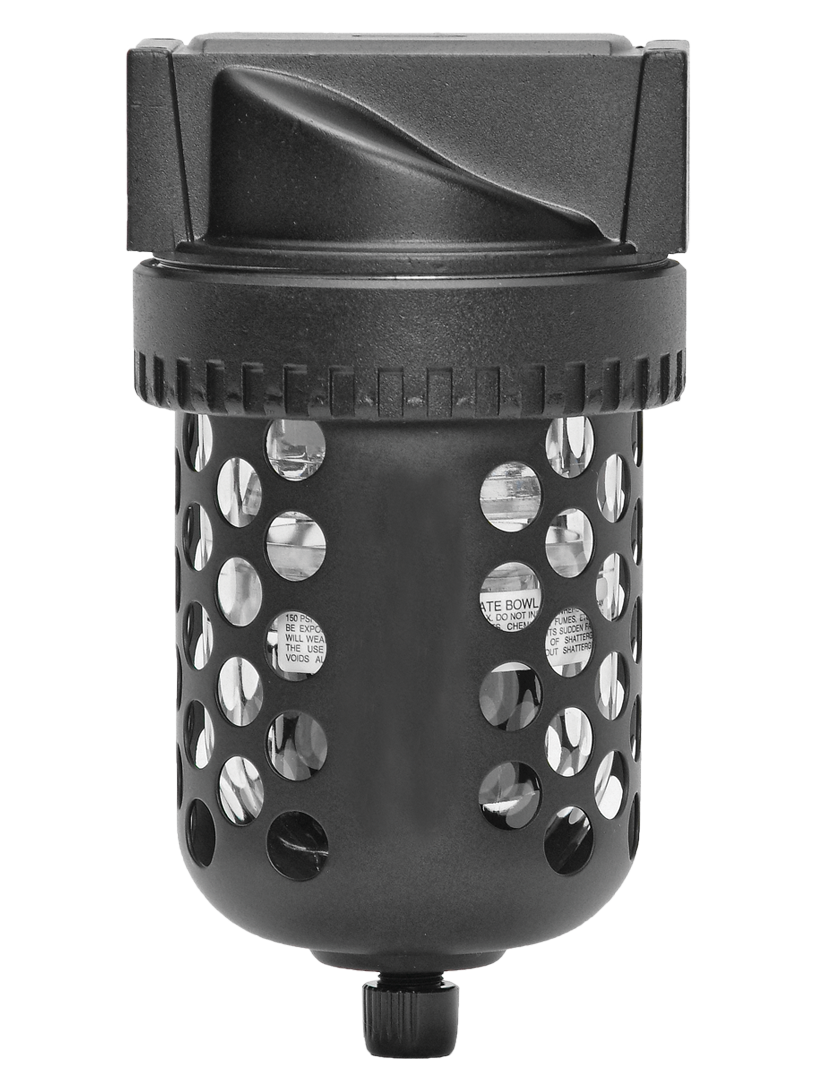

フルサイズシリーズポートサイズは1/4インチ～3/4インチ。 155 scfm (4490 l/分) までの流量

実際の商品は、画像とは異なる場合があります。ご購入前に商品の詳細をご確認ください

製品カタログ

モジュール式またはインライン取り付け
スチール製シャッターガード付きの高強度ポリカーボネートプラスチックフィルターボウル。または透明ナイロン製サイトグラス付き金属ボウル
オプションの差圧計
内部自動ドレン、手動ドレン、または外部自動ドレン

Series Overview ❯

読み込んでいます...

製品概要

ROSS Controlsのフルサイズシリーズは、1/4インチから3/4インチ（NPTまたはG/BSPP）までのポートサイズに対応するモジュール式インラインエアプレパレーションフィルターのシリーズで、最大粒子フィルター流量は155 scfm（4,490 l/分）です。フルサイズシリーズは、ミッドサイズシリーズの流量容量では不十分な、より高い要求の空気圧システム向けに設計されており、ROSS FRL製品ラインにおいて、1/4インチから1/2インチまでのポート範囲を維持しながら、3/4インチポートまで拡張することで、次のレベルのろ過性能を提供します。

フルサイズシリーズには、微粒子フィルター、凝集フィルター、および油蒸気除去構成が含まれます。微粒子フィルターモデルは、5ミクロンのポリエチレン（標準）エレメントを使用し、20ミクロンおよび40ミクロンの焼結ブロンズオプションも用意されています。ホウケイ酸ガラス繊維エレメントを使用した凝集フィルターは、標準または拡張ボウル構成で、0.3ミクロン（標準）または0.01ミクロンレベルの油エアロゾルを処理します。モジュール式とインライン式の両方の取り付けオプションがサポートされており、モジュール式構成では、ROSSポートキットを使用して多段式FRLステーションを組み立てることができます。

標準ボウルは高強度ポリカーボネート製で、作業員の安全のためにスチール製の飛散防止ガードで保護されており、容量は8オンス（240ml）です。金属製ボウルオプションは亜鉛製で、透明なナイロン製サイトグラスを備え、動作温度の上限は175°F（79°C）、最大入口圧力は200psig（14bar）まで対応します。排水オプションには、内部自動排水と手動排水があり、一部の構成では内部フロート排水オプションも利用可能です。

フルサイズシリーズは、3/4インチポートサイズの一般的な産業用圧縮空気システム、または高需要用途で許容圧力損失を維持するために155 scfmの流量容量が必要な1/4インチから1/2インチのシステムにおいて推奨される選択肢です。

主なエンジニアリング機能

3/4インチまでのポートサイズで最大155 scfmの高流量を実現 - 100 psigの入口圧力で155 scfm（4,490 l/分）の流量容量を提供し、組立機械のメイン供給ヘッダー、中央FRLステーション、高サイクルアクチュエータグループなどの大型空気圧システムに対応します。
ポートサイズは1/4インチから3/4インチまで- ミッドサイズおよびMD3シリーズを超えて、3/4インチNPTおよびBSPPポートを含む範囲を拡張し、生産設備やアクチュエータグループに供給される主要な圧縮空気供給ラインでの使用を可能にします。
モジュール式およびインライン式取り付け- モジュール式マニホールドステーションと直接パイプラインインライン取り付けの両方のオプションに対応しています。モジュール式構成では、単一の入口および出口接続を備えた共通のマニホールドから、複数のコンポーネントからなるFRLステーションを構築します。
スチール製シャッターガード付きポリカーボネートボウル- 標準的なポリカーボネートボウル（8オンス/240ml）は、衝撃を受けた際にボウルの破片が飛散するのを防ぐスチール製シャッターガードで保護されており、シールドのないボウルに比べて人員と機器の保護性能が向上しています。
亜鉛製ボウル（ナイロン製サイトグラス付き） - 亜鉛製ボウル（8オンス／240ml）オプションを使用すると、動作温度の上限が175°F（79°C）、最大入口圧力が200psig（14bar）まで拡張されます。透明なナイロン製サイトグラスにより、ボウル全体が透明でなくても液面レベルを目視で確認できます。
5ミクロン、20ミクロン、40ミクロンの微粒子ろ過- 標準は5ミクロンのポリエチレン製エレメント。より粗い前処理段階や、上流側の汚染レベルが高い用途向けに、オプションで20ミクロンおよび40ミクロンの焼結ブロンズ製エレメントもご用意しています。
凝集フィルターオプション（0.3ミクロンおよび0.01ミクロン） - 標準（8オンス）または拡張（20オンス）アルミニウムボウルにホウケイ酸ガラス繊維エレメントを使用した凝集バリアントは、ISO 8573-1クラス2（0.3ミクロン）またはクラス1（0.01ミクロン）の油分レベルまでオイルエアロゾルを除去します。
内部自動および手動ドレンオプション- 自動内部ドレンは、オペレーターの介入なしに凝縮水を排出します。手動ドレンは、制御された排出を実現します。凝縮水の蓄積量が多い一部の構成では、内部フロートドレンオプションが利用可能です。
一体型差圧ゲージスライド- 凝縮型フィルターには、エレメントの状態監視用の小型差圧ゲージスライドが付属しています。微粒子フィルターには、別個のゲージオプションが使用されます。
NPTおよびG（BSPP）ねじの対応- NPTおよびG（BSPP）ねじは、国際的な機械設計互換性を確保するための標準カタログオプションです。

技術仕様

一般仕様

パラメータ	仕様
シリーズ	フルサイズシリーズ（ROSS FRL）
製品タイプ	モジュール式およびインライン式空気処理フィルター（微粒子用、凝集型）
ポートサイズ	1/4インチ、3/8インチ、1/2インチ、3/4インチ（NPTまたはG/BSPP）
最大流量（粒子フィルター、5 µm）	155 scfm (4,490 l/分)
最大流量（凝集フィルター、0.3 µm）	100 scfm (2,832 l/分) 標準ボウル
ろ過レベル	5 µm（ポリエチレン、標準）；20 µmおよび40 µm（焼結青銅、オプション）；0.3 µmおよび0.01 µm（ホウケイ酸ガラス繊維、合体タイプ）
ボウル容量	標準容量8オンス（240ml）、拡張容量20オンス（600ml）の混合ボウル
ボウルの材料	ポリカーボネート製（スチール製飛散防止ガード付き）、亜鉛製（透明ナイロン製サイトグラス付き、金属製ボウル）
排水の種類	内部自動変速機、手動変速機、内部フロート変速機（ROSS社にご相談ください）
取り付け	モジュラー式（ポートキット）またはインライン式
ポートのねじの種類	NPTF（NPT）；G（BSPP）
フローメディア	圧縮空気
本体材質	亜鉛；ボウルリング：アルミニウム
シール材	ニトリル
標準微粒子元素	5 µmポリエチレン（品番：939K77）
ロックキー	取り外し可能な圧力調整ロックキー（フィルター／レギュレーターモデル）

温度定格

耐熱温度はボウルの材質によって決まります。スチール製の飛散防止ガード付きポリカーボネート製ボウルは、亜鉛製ボウルよりも低い温度で使用できます。

構成	周囲温度	培地温度
ポリカーボネート製ボウル（自動排水または手動排水）	40～125°F（4～52°C）	40～125°F（4～52°C）
亜鉛製ボウル（自動排水または手動排水）	40～175°F（4～79°C）	40～175°F（4～80°C）

重要：ポリカーボネート製のボウルは、溶剤、強力な洗浄剤、またはポリカーボネートと相性の悪いその他の化学物質が存在する環境では使用しないでください。高温環境や化学物質にさらされる環境では、亜鉛製のボウルをお選びください。

流量性能データ

入口圧力100psigにおける流量性能（新品エレメント使用時）。凝縮フィルターの標準ボウル（100scfm）と拡張ボウルでは流量が異なる場合があります。

ポートサイズ	フィルターの種類	最大流量	ボウル容量
1/4インチ	微粒子（5 µm）	155 scfm (4,490 l/分)	8オンス（240ml）
3/8インチ	微粒子（5 µm）	155 scfm (4,490 l/分)	8オンス（240ml）
1/2インチ	微粒子（5 µm）	155 scfm (4,490 l/分)	8オンス（240ml）
3/4インチ	微粒子（5 µm）	155 scfm (4,490 l/分)	8オンス（240ml）
1/4インチから1/2インチ	合体（0.3/0.01 µm）	100 scfm (2,832 l/分)	8オンス標準 / 20オンス拡張

認証およびコンプライアンス

認証／規格	詳細
ねじ規格	NPT（NPTF）はANSI B1.20.1規格、G（BSPP）はISO 228規格に準拠しています。どちらも標準カタログモデルとして入手可能です。
飛散防止保護	ポリカーボネート製ボウルに取り付けられたスチール製の飛散防止ガードは、衝撃による破損時にボウルの破片の飛散を防ぎ、加圧部品に関する産業安全基準に準拠した作業員の保護を提供します。
圧力容器の設計	ポリカーボネート製ボウル（スチール製飛散防止ガード付き）は150 psig（10 bar）までの圧力に対応。亜鉛製ボウルは200 psig（14 bar）までの圧力に対応。すべてのユニットは圧縮空気用途向けに設計および試験済みです。
ISO 大気質	5ミクロン粒子フィルターは、ISO 8573-1クラス3～5の粒子に対応します。0.3ミクロン凝集フィルターは、クラス2の油に対応します。0.01ミクロン凝集フィルターは、クラス1の油分に対応します。

代表的な用途と産業分野

製造工場における圧縮空気供給

3/4インチのポートドロップを備えたメイン圧縮空気供給ヘッダーのろ過装置は、空気圧工作機械、アクチュエータグループ、および生産ライン機器に供給され、155 scfmの容量で複数のアクチュエータからの同時高サイクル需要に対応します。
組立作業ステーション、パレット組立ライン、および製造セル向けの分岐ヘッダー空気準備において、3/4インチフルサイズシリーズフィルターは、個々の機械FRLユニットの前にセル全体の空気供給を担います。
大型空気圧シリンダー（内径3～6インチ）、空気圧プレス回路、および成形アクチュエータ向けの空気供給準備。3/4インチポートサイズでの流量要求が、ミッドサイズおよびMD3シリーズの容量を超える場合。
中央FRLステーションは、移動式カートと可搬式ユーティリティステーションを備え、生産施設全体の保守・修理作業のために、ワークステーションの供給口にろ過・調整された空気を供給する。

自動車および重工業組立

ロボットセルヘッダー、トランスファープレスの空気圧システム、および複数のロボットとアクチュエータが共通の3/4インチ供給口から最大155 scfmの流量を必要とする自動組立システム向けの主供給空気の準備。
自動車車体組立ラインにおける、空気圧式クランプおよび位置決め治具、溶接ガンシリンダー、部品搬送システムのための溶接ライン用空気供給準備。
プレスブレーキ、スタンピング、成形機の空気圧システム用の空気供給準備。3/4インチの供給ラインと155 scfmの容量により、高速・高周波の作動サイクルに対応します。
車体下部組立およびシャーシ組立の空気圧システムでは、頭上に取り付けられたフルサイズシリーズフィルターが、共通の供給レール上の複数の作業ステーションにある吊り下げ式空気供給口に空気を供給します。

プロセス産業および公益事業

複数の空気圧ポジショナー、バルブアクチュエータ、および計装用空気供給口に空気を供給するプロセスプラントの3/4インチポートマニホールドにおける計装用空気供給ヘッダーのろ過。
発電所、石油・ガスプラント、化学プラントなどの環境における、大型プロセスバルブ、ダンパー、ルーバーなどの空気圧アクチュエータ用の圧縮空気供給設備。
プロセス化学物質の移送において、圧縮空気駆動式ダイヤフラムポンプの前段で空気処理を行う。5ミクロンのろ過により、ポンプアクチュエータ内部を配管スケールや微粒子から保護する。
プロセスプラントの計装用空気システムにおいて、3/4インチ供給ヘッダーでの往復動圧縮機オイルの持ち込みが下流の計器の信頼性を脅かす場合に、凝縮フィルター（0.01ミクロン）を使用します。

木工、プラスチック、および一般製造

CNCルーターおよびマシニングセンターの空気圧システム用の主供給空気準備は、3/4インチポート供給ラインで行われ、155 scfmの容量で真空ポンプアシスト、工具交換、およびワーク保持回路を同時に収容できます。
ブロー成形機の空気回路における空気処理では、大径シリンダーと大容量の空気噴射要件により、3/4インチのフィルター付き空気を高流量で供給する必要がある。
空気圧コンベア、空気圧輸送システム、エアスライドコンベアなど、3/4インチの供給接続部を通して連続的に大量の空気を流す場合に、信頼性の高い微粒子ろ過が必要となる圧縮空気供給装置。
スプレー塗装、コーティング、表面処理装置用の空気処理において、供給ヘッダーにおける空気品質を一定に保つことで、油分や微粒子による汚染から製品の欠陥を低減します。

注文と型番構成

ROSSフルサイズシリーズは、ポートサイズ、排水タイプ、ボウル材質、および取り付け構成をコード化した構造化されたモデル番号システムを採用しています。モデル番号の例を以下に示します。G（BSPP）ネジモデルには接頭辞Cが付きます。

フルサイズシリーズのモデル番号例（粒子状物質フィルター、モジュール式）：

モジュール式、自動排水機能付き、ポリカーボネート製ボウル：

1/4インチ NPTF: 5021B2008

3/8インチ NPTF: 5021B3008

1/2インチ NPTF: 5021B4008

3/4インチ NPTF: 5021B5008

モジュール式、自動排水、金属製（亜鉛）ボウル：

1/4インチ NPTF: 5022B2005

3/8インチ NPTF: 5022B3005

1/2インチ NPTF: 5022B4005

3/4インチ NPTF: 5022B5005

モジュール式、手動排水、ポリカーボネート製ボウル：

1/4インチ NPTF: 5011B2008

3/8インチ NPTF: 5011B3008

1/2インチ NPTF: 5011B4008

3/4インチ NPTF: 5011B5008

モジュール式、手動排水、金属製（亜鉛製）ボウル：

1/4インチ NPTF: 5012B2006

3/8インチ NPTF: 5012B3006

1/2インチ NPTF: 5012B4006

3/4インチ NPTF: 5012B5006

G (BSPP) スレッドの場合：接頭辞 C を追加します (例: C5021B2008)

交換部品：

939K77 = 5 µm ポリエチレン（標準）

R-KA103-03E5 = 5 µm 焼結青銅

R-KA103-03E4 = 20 µm 焼結青銅

R-KA103-03E3 = 40 µm 焼結青銅

947K77 = 0.3 µm 凝集（標準ボウル）

948K77 = 0.01 µm 凝集（標準ボウル）

G（BSPP）ネジの場合は、型番に接頭辞Cを追加してください（例：1/4 G、自動排水、ポリカーボネートの場合はC5021B2008）。

合体型フィルタモデルとインライン型モデルは、それぞれ異なる型番コードを使用します。全製品ラインナップについては、ROSS FRLカタログを参照してください。

内部フロート排水オプションが利用可能です。該当するモデル番号については、ROSS Controls社にお問い合わせください。

939K77（5ミクロン）交換用エレメントはフルサイズシリーズ専用であり、バンタム、ミニチュア、またはミッドサイズエレメントとは互換性がありません。

凝縮型標準ボウル交換用エレメント：947K77（0.3ミクロン）、948K77（0.01ミクロン）。拡張型ボウルエレメントは別の部品番号を使用します。

アクセサリー

交換用フィルターエレメント

ROSS製フルサイズシリーズ用交換フィルターエレメント。このエレメントはフルサイズシリーズ専用であり、他のシリーズのエレメントとは互換性がありません。

要素評価	材料	型番
5 µm（標準粒子）	ポリエチレン	939K77
5 µm（オプション）	焼結青銅	R-KA103-03E5
20 µm（オプション）	焼結青銅	R-KA103-03E4
40 µm（オプション）	焼結青銅	R-KA103-03E3
0.3 µm（凝集、標準ボウル）	ホウケイ酸ガラス繊維	947K77
0.01 µm（凝集、標準ボウル）	ホウケイ酸ガラス繊維	948K77

ポートキットとマニホールドハードウェア

フルサイズシリーズ用ポートキットを使用すると、モジュール式のFRLステーションを組み立てることができます。複数のポートキットオプションがあり、さまざまなポートサイズとステーション数に対応できます。具体的なポートキットの型番については、ROSS Controlsまでお問い合わせください。

よくある質問（FAQ）

Q：フルサイズシリーズの最大流量容量はどれくらいですか？

A：粒子状物質フィルターモデルは、標準の5ミクロンポリエチレンエレメントを使用し、入口圧力100psigで最大155scfm（4,490l/分）の流量を実現します。ホウケイ酸ガラス繊維エレメントを使用した凝集フィルターモデルは、標準ボウル構成で100psigにおいて最大100scfm（2,832l/分）の流量を実現します。

Q：フルサイズシリーズは、どのポートサイズに対応していますか？

A：フルサイズシリーズは、1/4インチ、3/8インチ、1/2インチ、3/4インチのポートサイズがあり、NPT（NPTF）とG（BSPP）の両方のねじタイプが用意されています。これは、3/4インチ以上のポートでより高い流量が必要な場合は、ハイキャパシティシリーズに移行する前の、3/4インチポート用途向けの主要シリーズです。

Q：フルサイズシリーズは、3/4インチポートの場合、MD4シリーズとどのように異なりますか？

A： 3/4インチポートサイズの場合、フルサイズシリーズは155 scfm、MD4は204 scfmの流量を提供します。MD4は、ダイヤフラム式レギュレータ構成、電子ドレンを含む幅広いドレンオプション、統合型LOXロックアウトバルブオプション、およびクリーンエアパッケージにも対応しています。フルサイズシリーズは実績のある設計であり、MD4は、より高い流量や3/8インチから3/4インチまでの拡張オプションを必要とする新しい機械仕様向けの先進的な設計です。

Q：どのようなボウル（器）の種類がありますか？

A：標準ボウルは高強度ポリカーボネート製で、スチール製の飛散防止ガードが付いています（容量240ml）。金属製ボウルは亜鉛製で、透明なナイロン製サイトグラスが付いています（容量240ml）。凝縮フィルタータイプの場合、凝縮水の発生量が多い用途や、排水間隔を長くする必要がある場合は、拡張アルミニウム製ボウル（容量600ml）をご利用いただけます。

Q：最高動作温度は何度ですか？

A：ポリカーボネート製ボウルの定格温度は125°F（52°C）です。亜鉛製ボウルの定格温度は175°F（79°C）です。どちらの定格温度も、周囲温度と媒体温度の両方に適用されます。125°Fを超えるプロセス環境や加熱された工業環境では、金属製ボウルを選択する必要があります。

Q：最大入口圧力はどれくらいですか？

A：ポリカーボネート製ボウルの定格圧力は150 psig（10 bar）です。亜鉛製ボウルの定格圧力は200 psig（14 bar）です。これらの定格圧力は、自動排水式と手動排水式の両方に適用されます。ポリカーボネート製ボウルに装備されているスチール製の破片防止ガードは、150 psigの最大値付近でボウルが破損した場合に、作業員を保護します。

Q：スチール製のシャッターガードがあれば、金属製のボウルは不要になりますか？

A：ポリカーボネート製ボウルに取り付けられたスチール製の飛散防止ガードは、ボウルが破損した場合に破片の飛散を防ぎ、作業員を保護します。このガードは、ポリカーボネート製ボウルの耐圧性能（150 psig、125°F）や耐熱性能（125°F）を変更するものではありません。より高い圧力（150 psig以上）または耐熱性能（125°F以上）が必要な場合は、金属製ボウルを選択する必要があります。

Q：どのようなろ過レベルが利用可能ですか？

A：微粒子フィルターモデルには、5ミクロンポリエチレン（標準）、20ミクロン焼結ブロンズ、および40ミクロン焼結ブロンズのエレメントが用意されています。凝集フィルタータイプには、0.3ミクロン（標準、947K77）および0.01ミクロン（948K77）のホウケイ酸ガラス繊維エレメントが使用されています。炭化水素蒸気除去用の油蒸気吸着フィルタータイプもご用意しています。

Q：BSPP（G）ネジ規格のモデルはありますか？

A：はい。G（BSPP）ネジの場合は、NPT型番に接頭辞Cを追加してください。例えば、C5021B5008は、3/4インチGネジ、自動排水機能付き、ポリカーボネート製ボウルを備えたフルサイズシリーズフィルターです。

Q：フルサイズシリーズの粒子状物質フィルターの標準交換部品は何ですか？

A：標準の5ミクロンポリエチレン製交換用エレメントは939K77です。このエレメントはフルサイズシリーズ専用で、933K77（バンタム／ミニチュア）、936K77（ミッドサイズ）、またはMD3／MD4エレメントとは物理的に異なります。交換部品を注文する際は、正しいエレメントの部品番号をご確認ください。

Q：フルサイズシリーズは、モジュール式のFRLステーションアセンブリと統合できますか？

A：はい。モジュール式フルサイズシリーズフィルターは、ポートキットとマニホールドハードウェアに接続することで、共通の入口と出口を持つ多成分FRLステーションを構築できます。インラインモデルは、マニホールドハードウェアなしでパイプラインに直接設置できます。どちらの構成も標準カタログ製品です。

Q：フルサイズシリーズには、内部フロート排水口は搭載されていますか？

A：はい。一部のフルサイズシリーズ構成では、内部フロートドレンをご利用いただけます。フロートドレンは、自動ドレンモデルと同様に凝縮水を自動的に排出しますが、フロート機構が異なります。内部フロートドレンのモデル番号については、ROSS Controlsまでお問い合わせください。

設置およびメンテナンスに関するガイドライン

ボウルを下向きにして設置してください。自動排水機能と重力による凝縮水収集のためには、垂直設置が必要です。
上流側に遮断弁を設置することで、システム全体の減圧を行わずにエレメントの交換やメンテナンスが可能になります。
加圧前に、ポリカーボネート製ボウルにスチール製の飛散防止ガードが正しく取り付けられていることを確認してください。飛散防止ガードは、ボウルの下部を完全に覆うように取り付けられている必要があります。
凝縮フィルターを設置する際は、必ず上流側に5ミクロン粒子フィルターを設置してください。凝縮エレメントに液体の水が混入すると、ガラス繊維媒体が飽和状態になり、油分離効率が低下します。
差圧が10 psig（0.7 bar）に達した場合、または定期メンテナンスの間隔で、微粒子エレメントを交換してください。155 scfmのサービス負荷で使用されるフルサイズエレメントは、小型シリーズのエレメントよりも頻繁な交換が必要になる場合があります。
高温環境（125°F以上）で使用される金属製ボウル型フィルターの場合、上流側の供給条件（オイルの持ち越し、水分）が、高温における凝縮フィルターまたは粒子フィルターの性能要件を満たしていることを確認してください。
ボウルタイプの最大入口圧力を超えないようにしてください。ポリカーボネート製（スチール製シャッターガード付き）の場合は150 psig、亜鉛製金属製ボウルの場合は200 psigです。
手動排水モデル：液面がフィルターエレメントの底部に達する前に、定期的に溜まった凝縮水を排水してください。
モジュール式ステーションの組み立てにおいては、システム圧力をかける前に、すべてのポートキットシールが正しく装着されていること、およびポートキットのファスナーがメーカーの仕様どおりに締め付けられていることを確認してください。
G（BSPP）ねじの取り付けには、圧縮空気サービスに対応した適切なねじシール剤を使用してください。BSPPねじにはPTFEテープを使用しないでください。液体ねじシール剤を使用してください。

保証とグローバルサポート

ROSS Controlsは、フルサイズシリーズの全製品に対し、購入日から1年間の保証を提供します。この保証は、材料および製造上の欠陥を対象としています。

ROSS Controlsのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品選定支援、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677にお電話いただくか、rosscontrols.comをご覧ください。

フルサイズシリーズの寸法図、流量曲線、カタログデータの詳細については、rosscontrols.comのROSS Controls製品ページをご覧いただくか、ROSS FRLカタログをダウンロードしてください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/70-full-size-series
