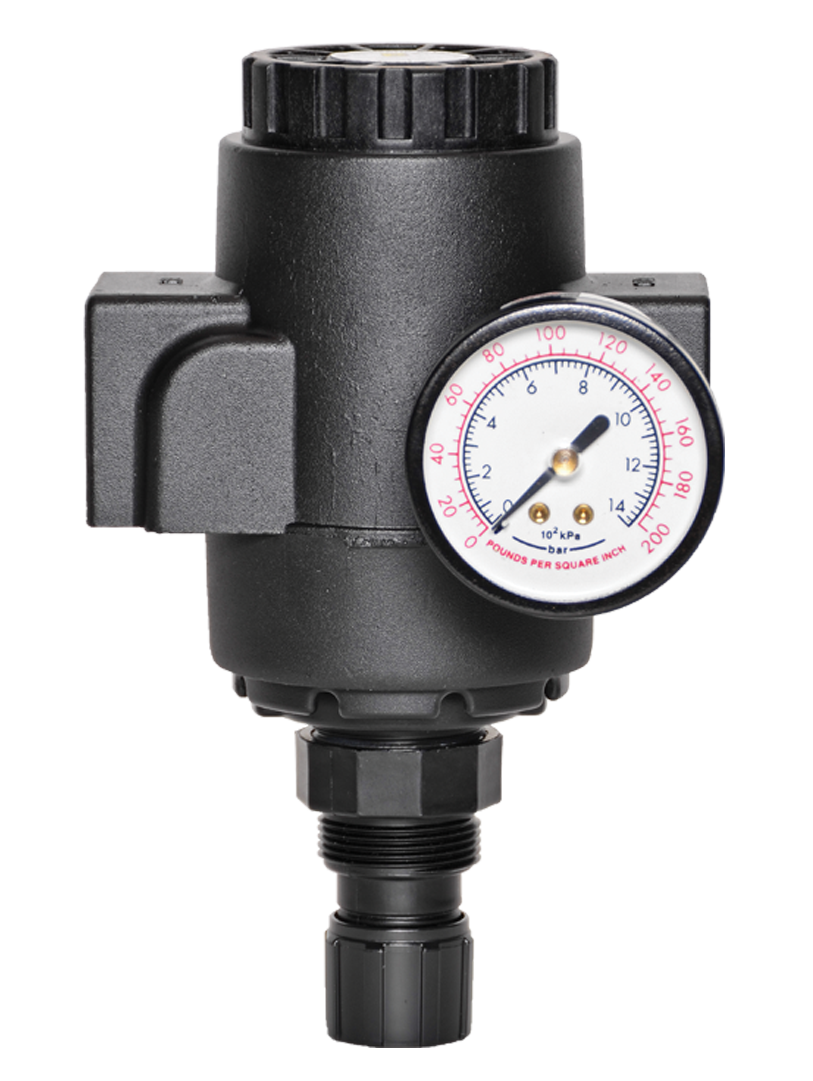

大容量精密シリーズ ポートサイズは3/4インチから1-1/2インチ。 800 scfm (22656 l/分) までの流量

製品概要

ROSS Controlsは、最大800 scfm（22656 l/min）の流量で正確かつ再現性の高い圧力制御を必要とする大容量空気圧システム向けに設計された、高容量インライン精密圧力レギュレータのシリーズです。3/4インチ、1インチ、1-1/4インチ、1-1/2インチのポートサイズが用意されており、最大300 psig（21 bar）の入口供給圧力に対応し、15～250 psig（1～17 bar）の調整済み出口圧力を供給します。

本シリーズの中核を成すのは、ROSS精密レギュレータシリーズ全体に採用されている高精度ダイヤフラム機構です。小さな弁座が大きなダイヤフラムの検知領域に作用することで、精密な圧力制御に必要な下流圧力変化に対する高い感度を実現しています。中央供給ステーションや生産メインヘッダーに典型的な高流量時でも、設定圧力を3 psig（0.2 bar）以内に維持します。その結果、標準的なレギュレータで高流量時に発生するような大きな圧力低下を起こすことなく、複数の下流回路に同時に安定した作動圧力を供給できます。

本シリーズはインラインレギュレータとして設計されており、中央空気供給ステーション、生産メインヘッダー、およびモジュール式マニホールドの取り付けが現実的でない施設レベルの圧力調整に最適です。アルミニウム製の本体は、大口径ポートでも耐腐食性と軽量化を実現し、亜鉛ドームとアセタールボンネット部品は、コンプレッサー室やFRL室付近でよく見られる腐食性のオイルミスト雰囲気にも耐えます。

175°F（79°C）までの幅広い温度範囲での動作により、本シリーズは、炉やオーブン付近、あるいは高温の屋外設置など、産業施設の高温環境下でも、特別なシールオプションを必要とせずに設置できます。すべてのポートサイズにおいて、NPTFおよびG（BSPP）のねじ規格が利用可能です。

主なエンジニアリング機能

• 最高流量の精密制御- 1-1/2インチのポート構成で最大800 scfm (22656 l/min)の流量を実現し、ROSS FRL製品ラインアップの中で最高流量のインライン精密レギュレータとして、中央供給ヘッダーや大型生産機械に適しています。
• 拡張された温度範囲- 標準構成では、周囲温度および媒体温度が175°F（79°C）まで動作し、これは小型およびフルサイズの精密シリーズよりも50°F高いため、特別なシールや構成なしに、より高温の産業環境に設置できます。
• 精密ダイヤフラム設計- 小さなバルブシートと大きなダイヤフラム検知エリアにより、流量ゼロから800 scfmまでのあらゆる流量条件下で、3 psig (0.2 bar)以内の圧力を維持し、マルチ回路供給システムに安定した圧力を提供します。
• インライン設置- 3/4インチから1-1/2インチの配管システムに直接インラインで配管設置が可能で、別途マニホールドやモジュール式取り付け構造を必要としないため、中央供給やヘッダーレベルの圧力調整に最適な選択肢となります。
• 高入口圧力定格- 最大300 psig (21 bar) の入口供給圧力に対応し、高圧貯蔵レシーバーやヘッダーに対応しながら、下流システムに調整された精密な作動圧力を供給します。
• 2つの標準圧力範囲- 標準および高圧用途の要件に合わせて、15～200 psig (1～13.8 bar) と 15～250 psig (1～17.2 bar) の構成で利用可能です。
• 自己減圧設計- 標準的な自己減圧設計では、設定値の低下時に下流側の圧力がレギュレータ本体を通して排出されるため、ほとんどの中央供給構成において、下流側に別途安全弁を設ける必要がなくなります。
• アルミニウム製ボディ構造- 3/4インチから1-1/2インチまでのポートサイズでは、アルミニウム製のボディを採用することで、大型ポートサイズの鋳鉄製に比べて耐腐食性と軽量化を実現し、天井や壁に取り付ける中央供給場所への設置を容易にします。
• 大型ゲージポート- 前面と背面に1/4インチNPTゲージポートがあり、互換性のある圧力計を取り付けることができます。オプションのゲージは0～200psig（0～14bar）の読み取りが可能で、レギュレーター本体での出口圧力の監視が可能です。
• NPTFおよびGねじ規格- 北米および国際的な配管システムとの互換性を確保するため、大規模な設置規模において、すべてのポートサイズがNPTFおよびG（BSPP）ねじ規格の両方で利用可能です。

技術仕様

一般仕様

温度定格

本シリーズは、小型およびフルサイズの精密シリーズよりも高い温度での動作に対応しており、周囲温度と媒体温度の両方の制限が175°F（79°C）であるため、産業施設のより高温な場所への設置が可能です。

流量性能データ

流量性能は、入口圧力91 psig（6.3 bar）で測定しました。最大流量800 scfmは、ポートサイズ1-1/2インチの場合です。ポートサイズが小さいほど、流量容量は比例して低下します。

認証およびコンプライアンス

代表的な用途と産業分野

中央圧縮空気供給および分配

• 生産エリアに入る圧縮空気ヘッダーに設置される施設レベルの中央供給精密レギュレーターは、貯蔵レシーバーの圧力（通常150～200psig）を施設の作動圧力（通常90～125psig）まで減圧し、下流のすべてのゾーンに対して高い流量容量と厳密な圧力精度を実現します。
• 主要生産機械の供給制御において、単一の大口径精密レギュレータが機械全体の空気圧システムを供給し、総需要が大きく変動する場合でも、その機械上のすべてのアクチュエータとツールにおいて一貫した作動圧力を確保する。
• 製造セルにおける複数機械ゾーン供給制御。1つのシリーズユニットが、同一の制御圧力で稼働する複数の機械への供給を調整し、同時ピーク需要に対応できる十分な流量容量を備える。
• 圧縮機室の出口圧力を設備ヘッダーへの分配前に調整することで、一連の圧力調整から一定の出口圧力が得られ、圧縮機の圧力変動によって引き起こされる下流のアクチュエータやツールの性能変動を防ぐことができます。
• 工業プロセスや実験室環境における窒素、アルゴン、または圧縮空気シリンダー用の高圧ガスシリンダーマニホールド制御。高流量で貯蔵圧力をプロセス作動圧力まで減圧します。

大型生産機械

• 搬送ラインおよびフレキシブル製造システムの中央空気供給制御により、単一のシリーズユニットから生産ライン全体にわたる数十個のアクチュエータ、シリンダー、および空気圧ツールに空気を供給します。
• 大型プレス機や成形プレス機における空気圧クッション、カウンターバランスシステム、金型交換アクチュエータへのプレスライン供給制御において、1-1/2インチシリーズの高い流量容量は、クッションの迅速な補充要求に対応します。
• 射出成形機の空気供給制御は、金型アクチュエータ、エジェクタシステム、およびコアプルに対して行われ、機械全体のアクチュエータ需要が高いため、機械の主空気入口に大口径の精密レギュレータが必要となります。
• 産業用ロボットセルの供給制御は、セル内のすべてのロボットが共通の制御供給ポイントから供給されるマルチロボット設備向けであり、ロボットの安定した性能を確保するために、高い流量容量と厳密な圧力精度が求められる。
• 塗装ブースおよびスプレー仕上げラインの主供給制御では、複数のスプレーガンまたはスピンドル全体にわたる噴霧圧力の均一性を確保するために、供給ヘッダーに高容量の精密レギュレーターが必要となります。

プロセス産業および重工業

• 製鉄所や金属加工における圧延、成形、熱処理ラインの空気圧システム用の圧縮空気供給調整装置。175°F（79°C）の拡張された温度定格により、高温の製鉄所環境への設置が可能。
• 鋳造工場および鋳造設備における、空気圧式砂搬送、中子吹き込み、およびパターンアクチュエータシステム向けの供給規制。これらのシステムには、高い流量容量と高温環境への耐性が求められる。
• 化学プラントおよび石油化学プラントにおける計装用空気およびユーティリティ用空気ヘッダーの空気供給制御。高精度な流量制御により、大型バルブポジショナーおよびアクチュエータ制御バルブのパイロット空気圧を一定に保つ。
• 製紙工場および加工ラインにおける、高速製紙・包装機械の空気圧アクチュエータ、ニップロールローディングシステム、および張力制御装置への供給制御。
• 鉱業および鉱物処理における、プロセス作動圧力下で高流量かつ高精度な空気を必要とする大口径空気圧搬送、選別、分離装置向けの供給規制。

航空宇宙・防衛製造業

• 大型航空機組立治具および固定具の供給制御により、大型機体組立治具上の数百個の空気圧クランプ、リベット工具、および組立アクチュエータに、同時に一貫した高精度の空気圧を供給します。
• 航空宇宙構造試験設備における、高流量で追跡可能かつ文書化された制御圧力を必要とする空気圧負荷適用システムおよびアクチュエータ付き試験治具への供給規制。
• 防衛システム組立ラインにおける供給調整では、大量の空気圧工具回路において、変動の激しい需要サイクル全体にわたって設定値から3psig以内の精度で圧力を維持することが求められる。

注文と型番構成

ROSSの型番は、ポートサイズと圧力範囲によって分類されています。標準圧力範囲は15～200 psigと15～250 psigの2種類です。GネジモデルにはCが接頭辞として付いています。

標準圧力範囲：5213シリーズでは15～200psig（1～13.8bar）。5214シリーズでは250psigまでの拡張圧力範囲が利用可能です。

G（BSPP）ねじモデルは、接頭辞Cで識別されます（例：C5213D5017）。ご注文前に、必要なねじ規格をご確認ください。

ゲージのポートは前面と背面ともに1/4インチNPTです。ゲージを1箇所のみに取り付ける場合は、使用しないポートを塞いでください。

1-3/16インチ（30mm）の切り欠きを通してパネルに取り付けることも可能だが、このシリーズは主にこれらの大口径ポートでのインライン配管設置に使用されている。

標準カタログに掲載されていない特殊な圧力範囲や用途に応じた構成については、ROSS Controlsまでお問い合わせください。

標準型番

アクセサリー

圧力計

本シリーズには、1/4インチNPTゲージポートに対応した0～200psig（0～14bar）の圧力計が用意されています。設置レイアウトに応じて、前面または背面のポートに取り付けてください。

上流側の微粒子フィルター

ROSS Controls社製の高容量インラインフィルターは、上流側への設置が可能で、大口径の中央供給用途において、シリーズバルブのシートとダイヤフラムを5ミクロンの微粒子から保護します。

関連製品およびアクセサリー

• 121シリーズ フルサイズ精密レギュレータ- 1/4インチ～3/4インチポート対応のモジュール式精密レギュレータ。流量は最大155 scfmで、低流量の精密用途向けです。https ://www.rosscontrols.com/en/series/121-full-size-precision-series
• 122シリーズMD4精密レギュレータ- 3/8インチ～3/4インチポート、最大流量170 scfm、MD4 FRLマニホールドシステム用MD4モジュラー精密レギュレータ。https ://www.rosscontrols.com/en/series/122-md4-precision-series
• 126シリーズ高容量リモートパイロットレギュレータ- 3/4インチ～2インチポート対応、流量最大4000 scfm、リモート圧力設定点調整用高容量インラインリモートパイロットレギュレータ。https ://www.rosscontrols.com/en/series/126-high-capacity-series-remote-pilot-reg
• 120シリーズ小型精密レギュレータ- 1/8インチおよび1/4インチポート対応の小型インライン精密レギュレータ。流量は最大40 scfm。計測機器および工具用途向け。https ://www.rosscontrols.com/en/series/120-miniature-precision-series
• ROSS社製高容量フィルター- 高流量の中央給水システムにおける上流側の微粒子除去用大口径インラインフィルター。https ://www.rosscontrols.com/en/categories/filters
• ROSS社製高容量潤滑装置- 高流量工具供給回路へのオイルミスト添加用大口径インライン潤滑装置。https ://www.rosscontrols.com/en/categories/lubricators

よくある質問（FAQ）

Q：このシリーズのような大容量高精度レギュレータは、どのような用途で必要とされますか？

A：このシリーズは、高流量（155 scfm以上）と高精度圧力（3 psig以内）の両方が同時に求められる場合に最適です。代表的な用途としては、複数の回路に空気を供給する中央圧縮空気供給ステーション、主要生産機械のヘッダー、大口径移送ラインの供給、および標準的な高精度レギュレータでは容量が小さすぎ、標準的な大容量レギュレータでは必要な精度が得られないあらゆる用途が挙げられます。

Q：このシリーズは121シリーズとどう違うのですか？

A:このシリーズは、より大きなポートサイズ（3/4インチ～1-1/2インチ vs. 1/4インチ～3/4インチ）により、大幅に高い流量（最大800 scfm vs. 155 scfm）を実現し、モジュール式ではなくインライン式マウントを採用し、より高い周囲温度（175°F vs. 125°F）に対応しています。両シリーズとも、3 psigの圧力精度仕様は維持されています。中流量でのモジュール式FRLステーションへの統合には121シリーズを、高流量でのインライン式中央供給またはヘッダーレベル制御にはシリーズを選択してください。

Q：このシリーズが提供できる最大流量はどれくらいですか？

A：このシリーズは、1-1/2インチポート構成で最大800 scfm（22656 l/分）の流量を実現します。これは、ROSS精密レギュレータシリーズの中で最高の流量容量です。800 scfmを超える流量と高い精度が求められる用途については、ROSS Controls社にご相談ください。用途に応じたソリューションをご提案いたします。

Q：最大入口圧力定格はどれくらいですか？

A：このシリーズは、120シリーズおよび121シリーズと同様に、最大300 psig（21 bar）の入口圧力に対応します。出口圧力範囲は、標準モデルでは15～200 psig、拡張レンジモデルでは15～250 psigです。

Q：動作温度範囲はどのくらいですか？また、他の高精度レギュレータシリーズと比較してどうですか？

A：本シリーズは40°F～175°F（4℃～79℃）の動作温度範囲に対応しており、120、121、122シリーズ（125°Fまで）よりも50°F高くなっています。この拡張された温度耐性は、特別なシールオプションを必要とせずに標準構成に組み込まれているため、高温の工場環境、温暖な気候の屋外設置、および熱源の近くでの使用に適しています。

Q：このシリーズはモジュール式設置用ですか、それともインライン設置用ですか？

A：このシリーズは、3/4インチから1-1/2インチの配管システムへのインライン設置用に設計されています。モジュラーマニホールドの取り付けは使用しません。3/4インチ以下のポートサイズのモジュラーFRLアセンブリには、121シリーズ（標準フルサイズプラットフォーム）または122シリーズ（MD4プラットフォーム）が適しています。

Q：利用可能な圧力範囲は？

A：標準圧力範囲は2種類あります。5213Dシリーズは15～200psig（1～13.8bar）、5214Dシリーズは15～250psig（1～17.2bar）です。最適なスプリング感度と調整精度を得るには、出口圧力範囲の仕様が目標作動圧力と一致している必要があります。

Q：高流量時における圧力制御の精度はどの程度ですか？

A：本シリーズは、ゼロ需要から最大定格流量までの全流量範囲において、設定値から3 psig（0.2 bar）以内の圧力を維持します。この精度は、ROSS社製精密レギュレータ全機種で使用されている小型シート・大型ダイヤフラムのセンシング構造を、より大きな流路に合わせて適切に調整することで実現されています。

Q：この一連の装置の上流にはどのようなろ過が必要ですか？

A：精密バルブシートを保護するため、最低5ミクロンの上流側フィルターの使用をお勧めします。本シリーズの大型ポートサイズでは、ROSS Controls社製の高容量インラインフィルターをご使用ください。シリーズのポートサイズに適したフィルターモデルの選定については、ROSS Controls社までお問い合わせください。

Q：このシリーズは圧縮空気以外のガスにも使用できますか？

A：本シリーズは圧縮空気用途向けに設計されています。アルミニウム製の本体とニトリルゴム製のシールを採用しているため、窒素やその他の不活性乾燥ガスも使用可能ですが、用途ごとにROSS Controls社に確認し、適切な材料適合性やシステム安全要件を満たしていることを確認する必要があります。

Q：NPTFとGスレッドの両方のオプションは、すべてのポートサイズで利用可能ですか？

A：はい。NPTFおよびG（BSPP）ねじは、3/4インチから1-1/2インチまでの全シリーズのポートサイズでご利用いただけます。Gねじモデルは、型番にCの接頭辞が付いています。ご注文前に、設置配管システムに必要なねじ規格をご確認ください。

Q：このシリーズの物理的なサイズはどれくらいですか？

A： 3/4インチおよび1インチポートモデルは、ゲージなしで4.4インチ×4.6インチ×2.4インチ（111×112×62mm）の寸法で、重量は2.0ポンド（0.91kg）です。1-1/4インチおよび1-1/2インチポートモデルは、ゲージなしで4.9インチ×4.9インチ×2.1インチ（124×125×54mm）の寸法で、重量は2.38ポンド（1.08kg）です。これらの寸法は、配管レイアウトおよび支持構造の計画において考慮する必要があります。

設置およびメンテナンスに関するガイドライン

• 本シリーズは、設定値を調整でき、圧力計を読み取ることができる、圧縮空気供給配管システムのアクセスしやすい場所に設置してください。
• 流量速度が速く微粒子が巻き込まれる可能性のある大口径ポートでは、精密バルブシートを汚染から保護するために、最低5ミクロンの上流側微粒子フィルターを取り付けてください。
• 入口供給圧力が300 psig（21 bar）を超えないようにしてください。最大入口圧力を超えると、ダイヤフラムとバルブシートアセンブリが損傷する可能性があります。
• 配管システム内で、シリーズ全体を独立して支持してください。配管の重量や熱膨張による負荷が、レギュレーター本体の接続部にかからないようにしてください。
• 設定値調整ができるように、調整ノブが操作しやすい位置にレギュレーターを取り付けてください。ダイヤフラムの性能を最大限に引き出すには、ドームを上向きにして垂直に取り付けることをお勧めします。
• 調整ノブを時計回りに回すと圧力が上がり、反時計回りに回すと圧力が下がります。希望の吐出圧力を設定してください。前面または背面の1/4インチNPTゲージポートに校正済みのゲージを取り付けて確認してください。
• ゲージが1つしか取り付けられていない場合は、使用していないゲージポートを1/4インチNPTプラグで塞いでください。中央供給圧力の場合、ゲージポートが開いていると、制御されていない空気が大量に放出されます。
• 設置配管サイズにおけるシリーズ最大定格流量に対して、システム配管の流量容量（配管内径、配管長、継手）が十分であることを確認してください。配管サイズが小さすぎると、レギュレーターの定格に関わらず、有効流量容量が低下します。
• 周囲温度は4～79℃（40～175°F）の範囲に保ってください。ニトリル製シールシリーズは、標準構成でこの広い温度範囲に対応しています。
• 設置場所で試運転圧力テストを実施します。流量ゼロ（下流側の需要がない状態）および下流側の最大需要時の出口圧力を確認し、実際のシステム条件下で3 psigの精度仕様が満たされていることを確認します。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

本シリーズの中央電源アプリケーションに関する技術およびアプリケーションエンジニアリングサポートは、ROSS Controls USA（電話番号：(800) 438-7677）を通じてご利用いただけます。

ROSS Controlsは、カナダ、ブラジル、ドイツ、フランス、イギリス、インド、中国、日本のオフィスを通じて、グローバルなサポートを提供しています。

本シリーズの技術データ、寸法図、アプリケーションノート、販売代理店検索サービスについては、rosscontrols.comをご覧ください。
