MD4シリーズポートサイズは3/8インチ～3/4インチ。 205 scfm (5806 l/分) までの流量

実際の商品は、画像とは異なる場合があります。ご購入前に商品の詳細をご確認ください

データシート

個別のフィルタ、レギュレータ、ルブリケータ
モジュール式取り付け
スチール製シャッターガード付きポリカーボネートプラスチックボウル、透明ナイロンサイトグラス付きアルミニウムボウル、または照準器付き拡張アルミニウムルブリケータボウルガラス
内部自動ドレン、手動ドレン、または電子ドレンフィルター
自動リリーフダイヤフラムタイプ、またはノンリリーフレギュレーター
圧力計。 2 つのゲージポート

Series Overview ❯

読み込んでいます...

製品概要

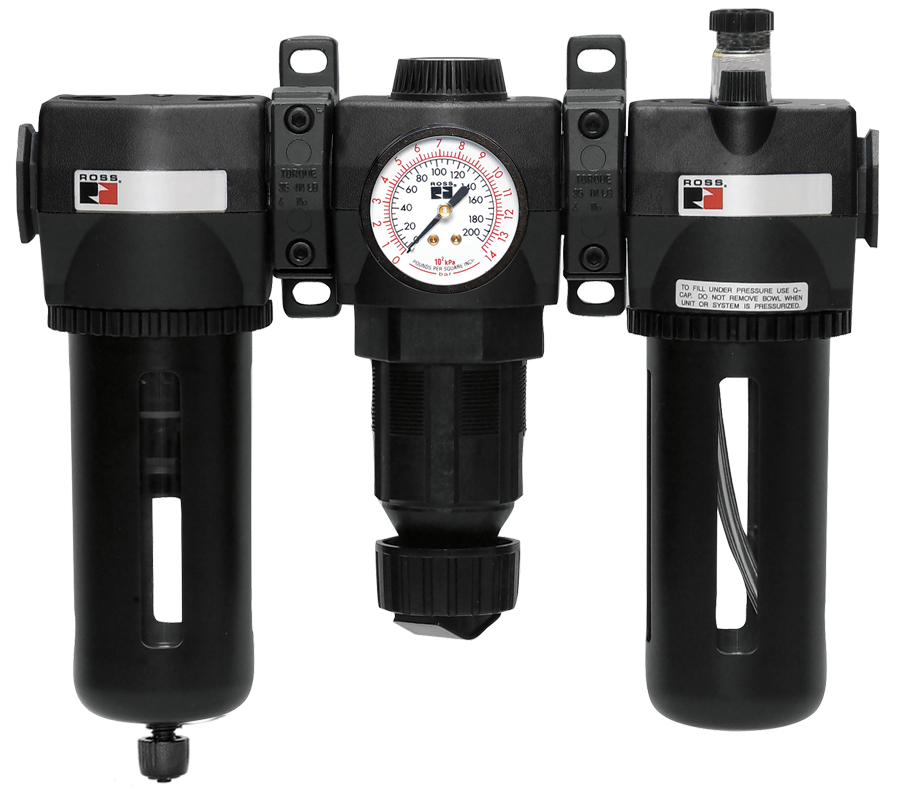

ROSS Controls社のMD4シリーズは、3/8インチから3/4インチのポートサイズに対応する圧縮空気システム向けの高流量モジュール式フィルターレギュレータールブリケーター（FRL）複合製品ラインです。MD4シリーズは、ろ過、圧力調整、潤滑を一体化し、最大流量は205 scfm（5806 l/分）に達します。これは、同じ3/4インチポートサイズの標準的なフルサイズFRL複合製品よりも大幅に高い流量を実現します。

MD4シリーズは、ROSS Controls社のFRL製品群におけるフルサイズシリーズの高性能版であり、3/8インチから3/4インチのポート回路で、フルサイズFRLの組み合わせでは対応できないピーク時の空気圧需要をサポートする必要がある用途向けに特別に設計されています。これには、高速生産設備、マルチアクチュエータマシンシステム、広範囲の空気圧分配ヘッダーに空気を供給する集中型空気準備ステーションなどが含まれます。

フィルター部品には、ポリカーボネート製ボウル（スチール製飛散防止ガード付き）、透明ナイロン製サイトグラス付きアルミニウム製ボウル、サイトグラス付き拡張アルミニウム製潤滑ボウルの3種類のボウル構成が用意されています。ドレンオプションには、内部自動ドレン、手動ドレン、電子ドレンがあり、MD3シリーズと同様の完全な凝縮水管理の柔軟性をより高い流量クラスで提供します。自己減圧式ダイヤフラム型レギュレーターには、入口圧力と出口圧力を同時に監視するためのデュアルゲージポートが備わっています。

MD4シリーズは、工場レベルの集中型FRLステーション、3/4インチ供給ポートを備えた主要機械の空気入口準備、および圧縮空気需要が標準的なフルサイズFRLの組み合わせの流量上限を超えるあらゆる用途において、最適な選択肢となります。

主なエンジニアリング機能

3/4インチポートで最大205 scfmの高流量容量- 3/4インチポートサイズで最大205 scfm（5806 l/分）の流量を実現し、同じポート寸法のフルサイズシリーズよりも49%高い流量容量を提供します。これにより、MD4はより大きな供給ポートサイズを必要とせずに、要求の厳しい高サイクル生産環境に対応できます。
ボウル材質と容量は3種類から選択可能- スチール製飛散防止ガード付きポリカーボネート製ボウル、透明ナイロン製サイトグラス付きアルミニウム製ボウル、サイトグラス付き拡張アルミニウム製潤滑ボウルが用意されており、動作環境や凝縮水量の要件に応じて構成の柔軟性が確保されます。
電子ドレンオプション- 電子ドレンは、連続フロート式自動ドレンと比較して、時間指定または需要に応じて凝縮水を排出することで、圧縮空気の無駄を最小限に抑えます。特に、凝縮水の発生量が変動する高流量用途において有効です。
4種類の排水構成- 内部自動排水、手動排水、電子排水のオプションにより、連続無人自動排水からプログラムによる電子排出まで、あらゆる凝縮水管理戦略に対応します。
デュアルゲージポート付きダイヤフラム式レギュレータ- 自己解放機能付きダイヤフラム式レギュレータは、高感度な圧力制御を実現し、入口圧力計と出口圧力計を同時に接続できる2つのゲージポートを備えているため、レギュレータ全体の差圧を監視できます。
非リリーフ式レギュレータオプション- レギュレータの設定値が現在の回路圧力より低下した場合でも、下流側の圧力を維持する必要がある場合に使用できる、非リリーフ式レギュレータオプションです。
モジュール式並列組立- モジュール式マウントにより、MD4シリーズの接続ハードウェアを使用して、個々のフィルター、レギュレーター、およびルブリケーターユニットを並列に組み立てて、コンパクトなFRLステーションを構築できます。
拡張アルミニウム製潤滑ボウル- 拡張アルミニウム製潤滑ボウルオプションは、潤滑油消費量の多い高流量用途向けにオイル貯蔵容量を増加させ、補充間隔を延長します。

技術仕様

一般仕様

パラメータ	仕様
シリーズ	MD4シリーズ
製品タイプ	フィルターレギュレーター潤滑装置（FRL）コンビネーション
ポートサイズ	3/8インチ、1/2インチ、3/4インチ
最大流量	205 scfm (5806 l/分)
取り付けオプション	モジュラー
フィルターボウルの材質	スチール製飛散防止ガード付きポリカーボネート製。透明ナイロン製サイトグラス付きアルミニウム製。サイトグラス付き延長型アルミニウム製潤滑ボウル。
フィルター排水オプション	内部自動排水、手動排水、電子排水
レギュレータータイプ	ダイヤフラム型（自動減圧式が標準、非減圧式はオプション）
レギュレーターゲージポート	2つのゲージポート（入口と出口）
潤滑装置の種類	モジュール式の組み合わせに含まれる
圧力計	標準装備
最大使用圧力 - ポリカーボネート製ボウル	psig（10バール）
最大使用圧力 - アルミボウル	200 psig (14 bar)
動作温度 - ポリカーボネート製ボウル	華氏40～125度（摂氏4～52度）
動作温度 - アルミボウル	華氏40度～（摂氏4度～66度）
フローメディア	ろ過された圧縮空気
本体材質	アルミニウム

認証およびコンプライアンス

認証／規格	詳細
製品規格	ROSS Controls社の品質基準に基づき、空気圧処理部品として設計・製造されています。
CEマーキング	欧州市場で販売される該当構成については、CEマーク認証を取得しており、空気圧部品に関するEU機械指令の要件を満たしています。
使用圧力定格	ポリカーボネート製ボウル使用時の最大圧力は10バール（psig）、アルミ製ボウル使用時の最大圧力は14バール（psig）です。

代表的な用途と産業分野

高需要生産ラインおよびマシニングセンター

複数のシリンダ、グリッパー、および搬送機構の同時作動により、138 scfmを超えるピーク需要が発生する、3/4インチ供給回路を備えた高サイクル生産設備の主機械用空気準備。
生産ラインの空気圧分配マニホールド上に設置された集中型FRLステーション。3/4インチの供給ヘッダーを備え、下流の分岐回路から複数の機械ステーションへ供給する。
ロボットステーション、ピックアンドプレースユニット、空気圧コンベアなど、共通の3/4インチ供給口を共有する自動組立システムでは、ピーク需要サイクル中に一定の圧力を維持するためにMD4シリーズの高流量FRLが必要となります。
空気圧式ワーク保持、工具交換、クーラントパージ、および切りくず除去回路を備えた多軸加工センターおよびトランスファーマシンは、最大流量で圧縮空気を消費し、その消費量はフルサイズFRLの容量を超える。

自動車製造

自動車車体工場の溶接および組立ラインにおける主空気供給設備は、溶接ロボット群、空気圧式治具クランプ、および部品搬送機構に同時に高流量の空気を供給する3/4インチ供給回路を備えています。
車両最終組立ラインにおける空気圧工具供給システム。複数のトルク工具、リベッター、空気圧組立補助装置などが共通のFRLステーションを共有し、MD4シリーズの流量容量を必要とする。
塗装工場の空気圧式スプレーブースの空気供給設備。ブースのドアや製品搬送には、高流量でろ過、調整、潤滑された空気が必要なため、エアモーター、混合システム、空気圧アクチュエータが使用される。
エンジン組立試験セルおよびダイナモメーター設備には、空気圧シミュレーション、負荷、および測定システムが搭載されており、主供給入口において信頼性の高い高流量空気供給が必要となる。

プラスチックおよびゴム加工

射出成形機の空気供給は、複数の空気圧機能が同時に作動している場合でも、単一の3/4インチMD4 FRLステーションから金型開閉、エジェクタ、ホットランナーの空気圧回路に供給されます。
高流量のプリフォーム搬送、金型クランプ、および製品排出システムを備えたブロー成形機および押出ブロー成形機の空気圧回路には、MD4シリーズFRLの流量容量が必要です。
空気圧プレス、材料供給、および巻き取りシステムを備えたゴム加工およびカレンダー装置は、メインの3/4インチ供給FRLステーションから作動し、安定した高流量のろ過および調整された空気を必要とする。
成形圧力、プラグアシスト、トリムプレス回路を含む熱成形機の空気圧システムは、共通の高流量MD4 FRL供給源を共有する。

金属加工および製造

空気圧式ダイクッション、材料供給自動化、およびスクラップ処理を備えた金属プレス加工およびブランキングプレスラインでは、プレス空気供給口にMD4シリーズの高流量FRLが必要です。
マンドレル引抜き、クランプ、ワイプダイ作動システムを備えたチューブおよびパイプ曲げ機の空気圧回路は、3/4インチMD4 FRLステーションからの高流量で調整および潤滑された空気を必要とします。
溶接・切断システムの空気圧供給回路には、位置決め、トーチ冷却、材料搬送などに必要な高消費圧縮空気回路を備え、MD4シリーズの流量容量が求められます。
高負荷のプレス駆動装置、サイドトリマーアクチュエータ、スタッカーを備えたロール成形およびコイル加工ラインの空気圧システムには、ライン供給入口での集中型高流量FRL準備が必要です。

食品、飲料、消費財

充填ヘッド、キャップフィーダー、ラベル貼付機、ケースパッカーなど複数の空気圧回路を備えた高速飲料充填・包装ラインで、3/4インチFRLステーションを共有し、MD4流量容量を必要とする。
製パン・製菓用高速生産装置には、充填、切断、冷却回路があり、高い空気圧需要があるため、MD4シリーズFRLの205scfmの容量が必要となります。
化粧品、家庭用品、パーソナルケア製品ラインを含む消費財製造において、高速空気圧による組立および包装には、中央集中型の高流量FRLステーションが必要となる。

圧縮空気システムのエネルギー管理

電子ドレンオプションは、高流量の3/4インチ回路において、連続フロートドレンを需要に応じて作動する凝縮水排出に置き換えることで、圧縮空気のエネルギー節約に貢献する用途です。
工場内の空気処理ステーションでは、MD4レギュレータにデュアルゲージポートが設けられており、供給圧力と調整圧力の差を継続的に監視することで、供給圧力の適切性やフィルタの負荷状態を予防的に維持管理することができます。
ISO 50001の圧縮空気エネルギー管理プログラムを実施している施設では、FRLステーションでの圧縮空気の無駄を監視および最小化するために、高流量空気準備ポイントでの電子ドレン機能が必要となります。

注文と型番構成

MD4シリーズFRLコンポーネントは、フィルター、レギュレーター、またはルブリケーターユニットとして個別に注文でき、MD4シリーズ接続ハードウェアを使用してモジュール式の組み合わせに組み立てられます。ポートサイズ、ボウル材質、ドレンタイプ、およびレギュレーター機能を指定してください。注文に関する詳細情報については、ROSS Controls（(800) 438-7677）までお問い合わせいただくか、rosscontrols.comをご覧ください。

利用可能なポートサイズ：3/8インチ、1/2インチ、および3/4インチNPT。

フィルターボウル材質：スチール製シャッターガード付きポリカーボネート（最大圧力200 psig）、ナイロン製サイトグラス付きアルミニウム（最大圧力200 psig）、またはサイトグラス付き拡張アルミニウム製潤滑ボウル。

排水オプション：内部自動排水、手動排水、または電子排水。圧縮空気の節約が必要な高流量用途には、電子排水をお勧めします。

レギュレーターの種類：ダイヤフラム式。自己減圧式（標準）または非自己減圧式を選択可能。

レギュレーターには、入口圧力と出口圧力を同時に監視するためのゲージポートが2つ標準装備されています。

カタログの部品番号、寸法図、組立構成の詳細については、rosscontrols.com をご覧いただくか、ROSS Controls の技術営業担当までお問い合わせください。

アクセサリー

MD4シリーズモジュラー接続ハードウェア

MD4シリーズのモジュール式ブラケットと接続金具は、フィルター、レギュレーター、潤滑装置ユニットを、単一の供給ポートと出力ポートを備えたコンパクトな並列型モジュール式FRLステーションに組み立てます。

電子排水制御装置

MD4シリーズフィルターユニット（電子ドレン接続部付き）用のタイマー式および需要感知式電子ドレンコントローラー。プログラムによる、またはセンサーによる作動で凝縮水を排出できます。

交換用フィルターエレメント

MD4シリーズフィルターユニット用の交換用フィルターエレメント。5ミクロンおよび40ミクロンの微粒子グレードに対応。

圧力計

MD4シリーズレギュレーターユニットの入口および出口ゲージポート接続部用の交換用および追加用圧力計。

よくある質問（FAQ）

Q：MD4シリーズFRLの最大流量容量はどれくらいですか？

A： MD4シリーズFRLの組み合わせは、3/8インチから3/4インチまでのポートサイズで最大205 scfm（5806 l/分）の流量を実現します。

Q：利用可能なポートサイズは？

A： MD4シリーズは、3/8インチ、1/2インチ、3/4インチのNPTポートサイズでご利用いただけます。

Q：MD4シリーズはフルサイズシリーズ（149）とどのように異なりますか？

A： MD4シリーズは、3/4インチポートサイズで、フルサイズシリーズの138 scfmに対し、205 scfmと大幅に高い流量容量を提供します。MD4のポートサイズ範囲は、フルサイズシリーズの1/4インチから始まる3/8インチからと、より狭くなっています。MD4は、フルサイズシリーズの2つのボウルオプションとシングルゲージポートに対し、デュアルゲージポートと3つのボウルオプション（拡張アルミニウム製潤滑ボウルを含む）を備えています。流量需要がフルサイズシリーズの容量を超える場合は、MD4が最適な選択肢となります。

Q：延長型アルミ製潤滑ボウルとは何ですか？

A：拡張型アルミ製潤滑ボウルは、潤滑ユニット用に設計された大容量のアルミ製ボウルです。オイルリザーバーが大きくなることで、潤滑油消費量の多い高流量用途における補充頻度を低減できます。ボウルに取り付けられた透明なナイロン製サイトグラスにより、システムを開けることなくオイルレベルを監視できます。

Q：MD4レギュレーターにはなぜ2つのゲージポートが設けられているのですか？

A：デュアルゲージポートにより、入口圧力計と出口圧力計を同時に接続できます。これにより、技術者はFRLステーションで供給圧力と調整済み出力圧力の両方を同時に監視でき、供給圧力不足の診断、レギュレーター差圧の監視、圧力降下解析によるフィルター負荷の確認が容易になります。

質問：電子排水は、自動排水や手動排水よりもどのような場合に好ましいのでしょうか？

A：電子式ドレンは、圧縮空気の節約が最優先事項である場合（連続フロートドレン運転による空気の無駄を最小限に抑えるため）、凝縮水の発生が断続的で連続フロートドレンでは部分的に開いたままになり空気を無駄にする場合、または手動ドレンサービスが非現実的な遠隔地や自動化された設備において推奨されます。タイマー式電子ドレンは、ユーザーが設定した間隔で作動します。需要感知型モデルは、凝縮水レベルがセンサーの閾値に達したときにのみ作動します。

Q：最大作動圧力はどれくらいですか？

A:最大作動圧力は、ポリカーボネート製ボウルでは psig (10 bar)、アルミニウム製ボウルでは 200 psig (14 bar) です。

Q：MD4シリーズはどのくらいの温度範囲に対応していますか？

A:ポリカーボネート製のボウルユニットは、華氏40～125度（摂氏4～52度）に対応しています。アルミニウム製のボウルユニットは、華氏40～125度（摂氏4～66度）に対応しています。

Q：MD4シリーズではどのようなタイプのレギュレーターが使用されていますか？

A： MD4シリーズはダイヤフラム式レギュレーターを採用しています。セルフリリーフ機能は標準装備で、非リリーフ機能はオプションで選択可能です。

Q: MD4 FRLアセンブリはどのような向きに配置すればよいですか？

A：ボウルを下向き（垂直）にして取り付け、凝縮水が排水口に溜まるようにし、潤滑装置が適切な油面方向で動作するようにします。

Q：MD4の各コンポーネントは個別に購入できますか？

A：はい。フィルター、レギュレーター、ルブリケーターはそれぞれ個別の部品として入手可能で、MD4シリーズのモジュール式接続金具を使用して任意の組み合わせで組み立てることができます。

Q：MD4潤滑装置にはどのような種類の潤滑剤を使用すればよいですか？

A： ISO 32以下の粘度の石油系オイルを使用してください。合成油、リン酸エステル系オイル、または互換性のない添加剤を含むオイルは使用しないでください。MD4シリーズ潤滑装置に適した潤滑油の仕様については、ROSS Controlsの設置手順書を参照してください。

Q：カタログの部品番号や技術データはどこで確認できますか？

A：カタログの部品番号、寸法図、技術データはすべてrosscontrols.comでご覧いただけます。設定に関するサポートが必要な場合は、ROSS Controls（(800) 438-7677）までお問い合わせください。

設置およびメンテナンスに関するガイドライン

MD4シリーズFRLアセンブリを取り付ける際は、凝縮水の適切な収集と潤滑油レベルの維持のため、ボウルを下向き（垂直）の位置にしてください。
部品は正しい順序で取り付けてください：フィルター（入口）→レギュレーター（中間）→潤滑装置（出口）。
ポート接続を行う前に、各ユニット本体の流量方向矢印を圧縮空気の流れ方向に合わせてください。
すべてのNPTポート接続部にねじシール剤を塗布し、ROSS Controls社製MD4シリーズの設置手順書に記載されているトルク値で締め付けてください。
設置後、徐々に加圧し、承認された漏水検知液を使用してすべての接続部とボウルシールを確認してください。
供給圧力と調整圧力の同時監視が必要な場合は、入口圧力計と出口圧力計をレギュレーターのデュアルゲージポートに接続してください。
調整ノブのロックを解除し、出口圧力計の目標値まで回して、設定位置でノブをロックすることで、調整出力圧力を設定します。
潤滑油受けボウルに、推奨されているISO 32またはそれより軽い石油系オイルを最大充填レベルまで注ぎます。ニードルバルブで吐出量を調整してください。
電子式排水モデルの場合は、用途に応じた凝縮水量と排水コントローラの取扱説明書に従って、タイマー間隔または需要センサーのしきい値を設定してください。
隣接するすべてのユニット間のモジュール接続金具が完全に締め付けられ、しっかりと固定されていることを確認し、内部の空気漏れを防いでください。
差圧閾値と用途における汚染レベルに基づいて、フィルターエレメントの交換時期に関するメンテナンススケジュールを策定する。
エレメント交換や潤滑油補充のためにボウルを取り外す前に、必ずFRLアセンブリの減圧と隔離を行ってください。

保証とグローバルサポート

ROSS Controlsは、購入日から1年間、すべての製品について、材質および製造上の欠陥を対象とした保証を提供します。

技術サポートおよび製品構成に関する支援は、ROSS Controls（電話番号：(800) 438-7677、ウェブサイト：rosscontrols.com）を通じてご利用いただけます。

ROSSは、米国（ミシガン州ファーンデール本社）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本の各拠点を通じてグローバルなサポートを提供しています。

MD4シリーズFRLコンビネーションの完全な技術データ、寸法図、および注文情報については、rosscontrols.comにアクセスするか、ROSS Controlsの技術営業担当者にお問い合わせください。
