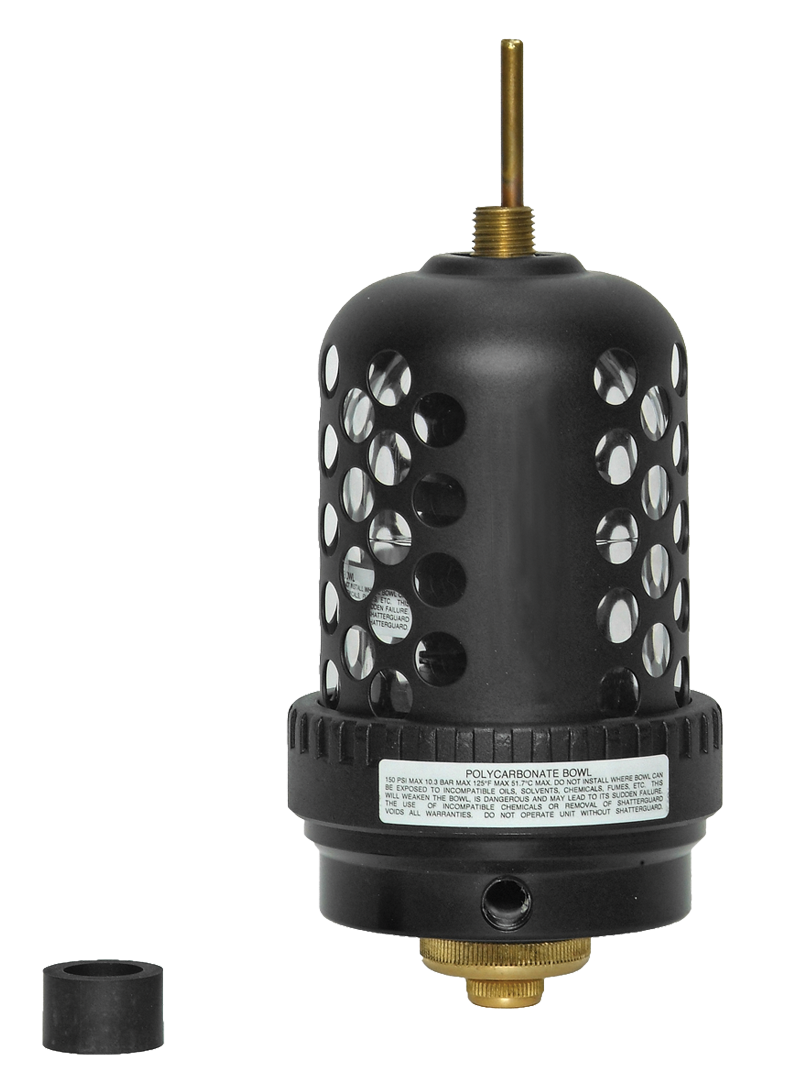

フルサイズ フルサイズ

製品概要

ROSS Controls社は、ROSSフルサイズおよびMD4シリーズのフィルター/レギュレーター/ルブリケーターユニット用のパネル取り付けブラケットとパネルナットを提供しています。これらの取り付けアクセサリを使用することで、フルサイズおよびMD4 FRLレギュレーターと一体型フィルター/レギュレーターをパネル表面に取り付けることができ、レギュレーターの調整インターフェースをパネル前面に配置しつつ、供給接続部と下流配管をパネル背面に配置できます。

本シリーズは、879K77コンプリートキット（ブラケットとパネルナット）、878K77ブラケットのみ、880K77パネルナットのみの3つの構成をご用意しています。これにより、新規設置時の正確なハードウェア調達と、保守作業中の損傷部品の的確な交換が可能になります。

フルサイズおよびMD4シリーズのFRLユニットは、ROSSモジュラーFRLシリーズの中で最高の流量容量を提供します。フルサイズユニットは最大180 scfm、MD4シリーズユニットは最大230 scfmの流量を、3/8、1/2、および3/4インチのポートサイズで実現します。これらの大容量ユニットをシリーズブラケットシステムでパネルに取り付けることで、ROSS FRL製品シリーズ全体で一貫した空気処理ハードウェアの設置基準が実現します。

シリーズブラケットは、レギュレーターまたはフィルター/レギュレーターユニット本体に取り付けられ、直径1.56インチ（40mm）のパネル穴を通してアセンブリを配置します。このパネル穴の直径は、ミッドサイズシリーズ167シリーズブラケットで使用されているものと同じであり、ミッドサイズ、フルサイズ、およびMD4 FRLパネルの設置において、パネル穴のレイアウトを互換性のあるものにします。

主なエンジニアリング機能

• 高容量FRLパネルマウント- ROSS FRL製品ラインの中で最高の流量範囲である、3/8、1/2、および3/4インチのポートサイズで、フルサイズ（最大180 scfm）およびMD4（最大230 scfm）シリーズのFRLユニットを安全にパネルに取り付けることができます。
• 3つの注文オプション- コンプリートキット879K77（ブラケット＋パネルナット）、ブラケットのみ878K77、またはパネルナットのみ880K77により、新規設置およびコンポーネントレベルのサービス交換に必要なハードウェアを正確に調達できます。
• 中型ブラケットと同じパネル穴- 1.56インチ（40mm）のパネル穴が必要 - 167シリーズの中型ブラケットと同じ直径 - 標準化されたパネルレイアウト図で中型およびフルサイズ/MD4 FRLパネルの設置の両方に対応できます。
• フルサイズシリーズおよびMD4シリーズユニットに対応- ROSSフルサイズシリーズのフィルター、レギュレーター、ルブリケーター、および一体型フィルター/レギュレーター、ならびにMD4シリーズのモジュール式ユニットの全製品に対応するように設計されています。
• 前面パネル操作アクセス- 筐体を開けることなく、圧力監視と設定値調整を容易に行えるよう、レギュレーター調整ノブと圧力計（付属している場合）をパネル前面に配置しています。
• 2ピースクランプシステム- ブラケットとパネルナットがパネル材を挟み込むことで、産業機械の稼働条件下でもFRLの安定した位置決めを維持する、耐振動性に優れた取り付けを実現します。

技術仕様

一般仕様

温度定格

本シリーズのブラケットハードウェアは、定格動作温度範囲内において、すべての標準フルサイズおよびMD4シリーズFRLアセンブリと互換性があります。

重要：温度定格は、取り付けられるフルサイズまたはMD4シリーズのFRLユニットによって決まります。必ず、対象用途におけるFRLユニットの温度定格を確認してください。

認証およびコンプライアンス

代表的な用途と産業分野

大型産業用空気圧システム

• フルサイズシリーズのフィルター/レギュレーターは、大型空気圧制御盤への3/4インチ供給口にパネルマウントされ、複数の回路分岐に供給し、最大180 scfmの流量と、オペレーターが操作パネル面からアクセスできる圧力制御機能を提供します。
• MD4シリーズは、最大230scfmの流量に対応する一体型フィルター/レギュレーターで、プレスラインやプレス機の空気供給など、大流量の空気圧供給パネルにパネルマウントされます。これらの用途では、大流量の要求とパネルから調整できる利便性の両方が求められます。
• フルサイズまたはMD4レギュレーターは、複数台の機械への空気供給用の集中空気処理パネルにパネルマウントされ、各機械回路はパネル面からアクセス可能な専用のパネルマウント型FRLユニットで制御されます。

自動車の車体塗装作業

• 高サイクル空気圧抵抗溶接作業において、1/2インチ供給ポートで最大180 scfmの流量を必要とする場合、溶接ガン供給エンクロージャーにパネルマウントされたフルサイズのフィルター/レギュレーター。
• MD4シリーズは、塗装ラインの空気圧筐体に取り付けられるパネルマウント型の一体型フィルター/レギュレーターで、スプレーブースのアクチュエーターや空気圧式塗布装置への高需要空気供給に対応します。
• パネルに取り付けられたフルサイズFRLユニットは、車体工場の空気圧制御パネルに設置され、オペレーターが内部の空気圧接続部を露出させることなく、パネル面から圧力調整を行えるようにする必要があります。

鉄鋼および金属加工

• フルサイズシリーズのパネル取り付け型フィルター/レギュレーター。スチールコイル搬送ライン上の空気圧アクチュエータへの高流量圧縮空気供給用。供給ポートは3/4インチ。
• MD4シリーズ（230 scfm）は、重工業施設の主供給ヘッダーにパネルマウントされ、下流の分配システムに清浄で調整された空気を供給します。
• 加工センターの工作機械供給パネルに取り付けられたパネルマウント型のフルサイズFRLユニットは、複数の空気圧式クランプ回路とインデックス回路に同時に供給します。

包装および資材取り扱い

• フルサイズシリーズのフィルター/レギュレーターは、複数の充填、密封、ラベル貼付アクチュエータに電力を供給する1/2インチ回路用の高速包装ライン供給キャビネットにパネルマウントされます。
• MD4シリーズは、大規模配送センターの高需要空気供給ポイントにパネルマウントされ、単一のパネルマウント型FRLアセンブリから複数のコンベア空気圧回路に空気を供給します。
• パレタイジングシステムのパネルマウント型フルサイズレギュレータは、パレットハンドリングステーションにおける大型空気圧シリンダ作動用の電源エンクロージャに供給されます。

注文と型番構成

シリーズフルサイズおよびMD4ブラケットキットは、3つの構成でご利用いただけます。新規パネルマウント設置の場合は、完全な879K77キットを選択してください。サービス交換の場合は、ブラケット（878K77）とパネルナット（880K77）を個別にご注文ください。

フルサイズまたはMD4シリーズFRLユニットの新規パネルマウント設置には、879K77をご注文ください。

パネルナットが破損していない場合にのみ、878K77ブラケットをご注文ください。

ブラケットを保持する場合のみ、880K77パネルナットをご注文ください。

パネルを取り付ける前に、パネルの穴を正確に直径1.56インチ（40mm）にドリルで開ける必要があります。

MD3シリーズユニット（モジュール設計が異なる）の場合は、シリーズの代わりに2.06インチ（52mm）のパネル穴を備えたR-A127-11パネル取り付けキットを使用してください。

1シリーズキットにはFRLユニットが1台取り付けられます。パネルアセンブリには、ユニットごとに1キットをご注文ください。

アクセサリー

コンプリートシリーズブラケットキットオプション

新規設置または修理用に、フルキットまたは個々の部品をご注文ください。

フルサイズFRL用モジュラーアセンブリコネクタ

フルサイズシリーズのモジュール式FRLユニットを相互接続するには、コネクタキットが必要です。

関連製品およびアクセサリー

• フルサイズシリーズFRL製品- ROSSフルサイズシリーズのフィルター、レギュレーター、ルブリケーター、および3/8、1/2、3/4インチポート用一体型フィルター/レギュレーター。流量は最大180 scfm。https ://www.rosscontrols.com/en/categories/59-frl-accessories
• 167シリーズ中型ブラケットキット- パネル穴径が1.56インチのFRL中型シリーズユニット用パネル取り付けブラケットキット。https ://www.rosscontrols.com/en/series/167-mid-size
• 169シリーズ ミッドサイズおよびフルサイズコネクタキット- ミッドサイズおよびフルサイズシリーズのモジュール式FRLユニットを接続するためのコネクタキット（892K77）。https ://www.rosscontrols.com/en/series/169-mid-size-full-size
• 172シリーズ ミッドサイズおよびフルサイズ ポートブロック- フルサイズFRLアセンブリの供給および下流配管接続用のメスポートブロック。https ://www.rosscontrols.com/en/series/172-mid-size-full-size
• 163シリーズ フルサイズ・大容量およびMD3/MD4用アクセサリ- フルサイズ、大容量、MD3、MD4シリーズFRLフィルターボウル用の外部自動排水アクセサリ。https ://www.rosscontrols.com/en/series/163-full-size-high-capacity-md3-md4

よくある質問（FAQ）

Q: 879K77フルサイズブラケットキットには何が含まれていますか？

A: 879K77キットには、878K77ブラケット1個と880K77パネルナット1個、およびフルサイズまたはMD4シリーズのFRLレギュレーターまたは一体型フィルター/レギュレーターをパネルに取り付けるために必要なすべてのハードウェアが含まれています。

Q：パネルの穴のサイズは、ミッドサイズブラケットのものと同じですか？

A：はい。フルサイズ/MD4シリーズと167シリーズ（ミッドサイズ）の両方で、直径1.56インチ（40mm）のパネル穴が必要です。この意図的な標準化により、ミッドサイズ、フルサイズ、およびMD4 FRLの設置において、同じパネル穴レイアウトを使用できます。

Q：このシリーズはMD4シリーズのモジュール式FRLユニットと互換性がありますか？

A：はい。シリーズブラケットキットは、フルサイズシリーズとMD4シリーズFRLユニットの両方に対応するように設計されています。これらはどちらもFRLの大型サイズで、3/8インチ、1/2インチ、3/4インチのポートを備えています。

Q: フルサイズのパネルマウント型FRLでどのような流量を実現できますか？

A：フルサイズシリーズの一体型フィルター/レギュレーターは、シリーズブラケットを使用して取り付けることで、最大180 scfmの流量に対応します。MD4シリーズのユニットは最大230 scfmまで対応し、ROSS製品ラインの中でパネル取り付け可能なFRLオプションとしては最高流量を実現しています。

Q：金属製ボウルを備えたフルサイズFRLユニットは、シリーズブラケットを使用できますか？

A:はい。金属製ボウルとポリカーボネート製ボウルのフルサイズユニットは、ブラケットがレギュレーター本体に取り付けられるため、ボウルの種類に関係なく同じ879K77ブラケットキットを使用します。

Q：MD3シリーズ用のバージョンはありますか？

A：いいえ。MD3シリーズのユニットには、より大きな2.06インチ（52mm）のパネル穴を備えたR-A127-11パネル取り付けキットが必要です。シリーズ（879K77）は、フルサイズおよびMD4シリーズのユニットにのみ適合します。

Q：このシリーズは屋外設置にも使用できますか？

A：ブラケット金具は金属製で、産業用屋外筐体に対応しています。屋外で使用する場合は、FRLユニットの温度範囲が周囲環境と一致していることを確認してください。ポリカーボネート製ボウルユニットの場合は40～125°F、金属製ボウルユニットの場合は40～175°Fのメディアに対応しています。

質問：ブラケット自体に耐圧性能に関する規定はありますか？

A：シリーズブラケットは取り付け用アクセサリであり、それ自体に耐圧性能はありません。FRL設置全体の耐圧性能は、フルサイズまたはMD4シリーズFRLユニットによって決まります。ポリカーボネート製ボウルは150 psig（10 bar）、金属製ボウルは200 psig（14 bar）まで対応しています。

Q：ブラケットとパネルナットのどちらか一方が破損した場合、別々に注文することはできますか？

A：はい。ブラケット交換には878K77、パネルナット交換には880K77をご注文ください。879K77キット一式はご購入いただかなくても結構です。

Q：このブラケットはステンレス鋼パネル材に適していますか？

A：はい。ブラケットとパネルナットは、炭素鋼、ステンレス鋼、アルミニウムなどの標準的な工業用パネル材に対応するように設計されています。パネルの厚さが適合するかどうかは、ROSS FRLカタログの寸法図でご確認ください。

Q: モジュール式のフルサイズFRLアセンブリには、ブラケットキットがいくつ必要ですか？

A：パネルに取り付けるFRLユニット1台につき、ブラケットキット（879K77）が1セット必要です。これは、アセンブリに接続されているモジュールユニットの数に関係なく適用されます。ほとんどのパネルマウント構成では、レギュレータまたは一体型フィルタ/レギュレータユニットのみがパネルに取り付けられ、フィルタモジュールとルブリケータモジュールはパネルの裏側に組み立てられます。

Q：このシリーズの完全な技術資料はどこで入手できますか？

A：寸法図と設置手順書は、rosscontrols.comで入手できるROSS FRLカタログ（フォームA10120）に掲載されています。技術サポートが必要な場合は、ROSS Controls（(800) 438-7677）までお問い合わせください。

設置およびメンテナンスに関するガイドライン

• 取り付けパネルに、直径1.56インチ（40mm）のきれいな穴を開けます。フラットブラケットが接触するように、すべてのエッジのバリを取り除きます。
• カタログの取り付け手順に従って、878K77ブラケットをフルサイズまたはMD4 FRLユニット本体に取り付けてください。
• ブラケット付きのFRLユニットを、ブラケットの肩部がパネル表面に接触するまで、パネルの背面からパネルの穴に挿入してください。
• 880K77パネルナットを、前面パネル側からブラケットに手でねじ込み、しっかりと固定されるまで締めます。
• レンチでパネルナットを締め付け、FRLユニットをパネルにしっかりと固定します。パネルの穴の中でユニットが回転していないことを確認してください。
• パネル背面からFRLポートに供給配管と下流配管を接続してください。NPTねじには適切なねじシール剤を使用してください。
• システムを加圧し、使用開始前にすべての接続部に漏れがないか点検してください。
• 前面パネルの調整ノブで、レギュレーターの出口圧力を希望の設定値に設定してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSは、米国、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じて、グローバルな技術サポートを提供しています。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677にお電話いただくか、rosscontrols.comをご覧ください。

フルサイズおよびMD4 FRLのアクセサリカタログ、寸法図、および設置手順書はrosscontrols.comでご覧いただけます。または、ROSSまで(800) 438-7677にお問い合わせください。
