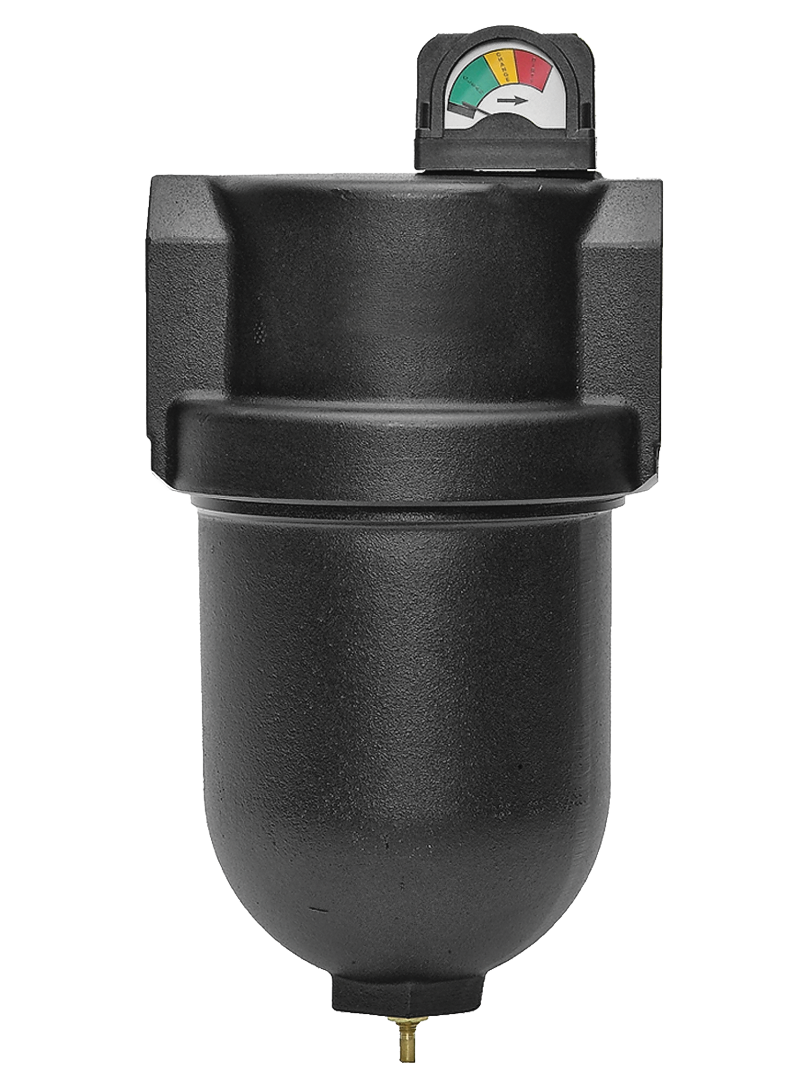

大容量シリーズ ポートサイズ 1-1/4 ～ 2。 1000 scfm (28320 l/分) までの流量

製品概要

ROSS Controlsの高容量凝集フィルターは、最大規模の圧縮空気システム向けに産業規模のエアロゾル除去を実現します。ポートサイズは1-1/4インチから2インチまで、最大流量は1000 scfm（28320 l/分）です。メインの圧縮空気分配ヘッダー、大型プロセス機器の空気処理ステーション、高流量FRLアプリケーションへのインライン取り付け用に設計されたこのシリーズは、中型またはモジュール式の凝集フィルターシリーズの容量をはるかに超える流量で、0.3ミクロンまたは0.01ミクロンの効果的なろ過を提供します。

本シリーズの凝縮機構は、油潤滑式コンプレッサー、アフタークーラー、エアレシーバーから発生する液滴状の水、エアロゾル状の油、およびサブミクロンサイズの微粒子状汚染物質を、圧縮空気が下流の配管、プロセス機器、および空気圧システムに到達する前に捕捉します。高流量時、システム入口での効果的な凝縮ろ過により、汚染物質が施設全体の空気分配ネットワークに拡散するのを防ぎ、各機器に個別の使用点凝縮ろ過装置を設置する必要がなくなります。

ボウルは、さまざまな設置環境に対応できるよう設計されています。高強度ポリカーボネート製ボウルは、スチール製の飛散防止ガードを備え、150 psig (10 bar) までの圧力で凝縮液レベルの目視確認と衝撃保護を実現します。透明ナイロン製サイトグラスを備えたアルミニウム製ボウルは、耐圧を200 psig (14 bar)、耐熱温度を175ºF (80ºC) まで拡張します。拡張アルミニウム製ボウルは、凝縮液発生量の多い用途向けに液体貯蔵容量を増加させます。自動および手動のドレンオプションにより、さまざまな凝縮液管理要件とシステム圧力プロファイルに対応します。

シリーズのすべての凝縮フィルターモデルに内蔵された差圧計により、エレメントの状態を監視し、状態基準保全計画を策定できます。予知保全プログラムを実施している施設では、この計器により、恣意的な時間スケジュールではなく、実際のシステム汚染レベルに基づいて交換間隔を最適化するために必要な、エレメント負荷に関する定量的なデータが得られます。

主なエンジニアリング機能

• 流量1000 scfm (28320 l/分) - ROSSの凝縮フィルターシリーズの中で最大の流量容量であり、主要な圧縮空気供給ヘッダー、大型コンプレッサー室の排出ろ過、および高流量の工業プラントの空気処理をサポートします。
• ポートサイズ1-1/4～2インチ- 1-1/4～2インチのあらゆる大口径産業用圧縮空気配管サイズに対応し、縮小アダプターを使用せずにメイン配管ヘッダーに直接インラインで設置できます。
• 0.3ミクロンおよび0.01ミクロンのエレメントオプション- 一般的な産業用エアロゾル除去用の0.3ミクロンと、ほぼ油分を含まない空気品質を実現する0.01ミクロンのホウケイ酸ガラス繊維凝集エレメントが、すべてのポートサイズとボウル構成で利用可能です。
• 高強度ポリカーボネート製ボウル（スチール製破片ガード付き） - 最大150 psig（10 bar）の作動圧力での目視検査が可能で、衝撃や過圧時にボウルの破片が飛散するのを防ぐ一体型スチール製破片ガードにより安全性を確保しています。
• 透明ナイロン製サイトグラス付きアルミボウル- 圧力200psig（14バール）、温度175°F（80°C）まで対応可能な金属製ボウルで、凝縮液レベルを確認するための透明ナイロン製サイトグラスが付属しています。
• 拡張アルミニウムボウルオプション- 拡張ボウルは、凝縮水の発生量が多い主空気システムにおいて、標準ボウルよりも液体貯蔵容量を増加させ、排水頻度を減らし、凝縮水管理を簡素化します。
• 差圧計- 全シリーズモデルに標準装備。保守担当者にエレメントの負荷状況を直接提供し、大規模施設における状態に基づいたエレメント交換スケジュールの策定を可能にします。
• 自動または手動ドレン- 自動ドレンは、オペレーターの介入なしに収集された液体を連続的に排出します。手動ドレンは、オペレーターが直接制御できます。どちらのオプションも、シリーズのすべてのポートサイズで利用可能です。
• メイン配管へのインライン取り付け- インラインパイプねじ込み式取り付け設計により、メインの圧縮空気供給ラインに直接取り付けられ、設置ポイントより下流の施設全体にシステムレベルのろ過を提供します。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

主要な圧縮空気供給および分配

• コンプレッサー室出口のフィルターは、アフタークーラーと水分分離器の下流にある主圧縮空気ヘッダーに直接設置され、システムレベルの凝縮フィルターによって施設全体の配管ネットワークを油の持ち込みから保護します。
• 大規模プラントの圧縮空気主配管において、製造エリアへの供給ヘッダー入口でろ過を行うことで、施設全体に個別の使用箇所での凝縮フィルターを設置する必要がなくなり、供給源で清浄な空気を供給できるようになります。
• 圧縮空気受器出口のろ過では、需要が高い時期に受器内に蓄積された水や油が空気の流れに混入する可能性があるため、受器出口に設置された大容量の凝集フィルターが、これらの塊が分配システムに入る前に捕捉します。

大規模製造工場

• 自動車組立工場における圧縮空気システム用の空気準備装置。車体工場、塗装工場、最終組立エリアに空気を供給するシステム向けで、2インチのポートサイズと840 scfmの容量は、大量生産施設のメイン分配ヘッダーの要件に適合します。
• 鉄鋼および金属加工施設の空気処理設備では、主要な圧縮空気システムが広大な施設全体にわたって空気圧制御装置、アクチュエータ、およびエアツールに空気を供給し、入口にある中央の凝縮式フィルターが下流のすべての機器の汚染を制御します。
• 化学プラントおよび石油化学プラントの計装空気システムにおいて、メインの1-1/2インチまたは2インチの計装空気ヘッダーに凝縮ろ過を行うことで、圧力トランスミッター、ポジショナー、および制御弁に供給される空気の品質がプラント全体の計装空気仕様を満たすことを保証します。

発電および公益事業

• 発電所の計装用空気ろ過システムでは、タービン制御システム、ボイラー制御システム、および空気圧安全計器に大容量の凝縮フィルターを設置することで、重要な制御機器をシステム全体で保護します。
• 天然ガス圧縮ステーションの計装用空気供給装置。200 psigの金属製ボウル定格は、高圧天然ガス施設で一般的な高いシステム圧力に対応し、高流量容量により1台の装置から複数の計装パネルに空気を供給できます。

食品・飲料加工施設

• 醸造所、乳製品工場、食品加工工場のメインエアヘッダー凝縮ろ過システムは、単一の高容量ユニットから施設全体にオイルフリーの空気を提供し、個々の機械の分岐点に設置されていた複数の小型凝縮フィルターを、集中型の高容量ソリューションに置き換えます。
• 大規模な飲料の瓶詰めおよび缶詰ラインにおける空気供給準備において、このシリーズの1-1/2インチまたは2インチのポートサイズは、高スループット生産施設で一般的な主要な圧縮空気供給接続部に適合します。

鉱業、骨材産業、重工業

• 鉱山および骨材処理施設における、空気圧制御システム、削岩機、および資材運搬機器用の圧縮空気の準備。この施設では、主要な圧縮空気システムは、オイルの持ち越し量が多い大型往復動圧縮機によって供給されている。
• 造船所および海洋プラットフォームの圧縮空気システムにおける凝縮ろ過。高湿度環境下では大量の凝縮水が発生し、2インチポートのメインヘッダーが拡張された配管システムに接続されます。

注文と型番構成

型番の接頭辞はポートサイズグループによって異なります。代表的な例：3/4インチ自動排水ポリカーボネート製の場合は5X00B5099、同様のインライン構成の場合は5031B5008。

1-1/4インチおよび1-1/2インチのポートサイズの場合、流量容量は標準ボウルで465 scfm、拡張ボウル構成ではそれ以上になります。

2インチポートサイズの場合、拡張ボウルが必要です。流量は最大840 scfmです。

排水方式：自動排水、手動排水、内部フロート排水が選択可能です。フロート排水には、最低30 psig（2 bar）の入口圧力が必要です。

拡張ボウルモデルは、型番の末尾に「拡張ボウル」という接尾辞が付きます。ポートサイズとボウルタイプの組み合わせごとの型番構造の詳細は、ROSS Controls社にお問い合わせください。

BSPP（G）ネジポートについては、該当するモデル番号の接頭辞についてROSS Controls社にお問い合わせください。

外部自動排水キット、取り付け金具、ヒーターエレメント交換キットなどの付属品は別売りです。

関連製品およびアクセサリー

• MD4シリーズ凝集フィルター- 3/8～3/4インチのポートサイズに対応する、流量最大158 scfmの高流量凝集フィルター。高容量シリーズの次に位置する小型シリーズです。https ://www.rosscontrols.com/en/series/83-md4-series
• 高容量シリーズ標準フィルター- 凝集ステージ前の前処理ろ過用、高容量サイズ範囲の5ミクロン汎用粒子フィルター。https ://www.rosscontrols.com/en/categories/40-filters
• 凝縮フィルターエレメント952K77 - 高容量シリーズ1-1/4および1-1/2ポート標準ボウル構成用の0.3ミクロンホウケイ酸ガラス繊維交換エレメント。https ://www.rosscontrols.com/en/series_variants/512524-952k77
• 凝縮フィルターエレメント949K77 - 高容量シリーズ3/4ポート標準ボウル構成用の0.3ミクロン交換用エレメント。https ://www.rosscontrols.com/en/series_variants/512517-945k77
• 高容量シリーズレギュレータ- 1-1/4インチから2インチのポートサイズに対応した、シリーズの設置要件に適合する大口径精密圧力レギュレータ。https ://www.rosscontrols.com/en/categories/42-regulators

よくある質問（FAQ）

Q：高容量シリーズの最大流量定格はどれくらいですか？

A：このシリーズは、最大流量1000 scfm（28320 l/分）に対応しています。流量はポートサイズによって異なり、3/4インチポート構成では220 scfm、1インチ構成では295～450 scfm、1-1/4インチおよび1-1/2インチポート構成では465 scfm、2インチポート拡張ボウル構成では840 scfmとなります。製品ファミリー全体の範囲は、標準のROSS製品ラインで最大840 scfmの流量をカバーするものとしてカタログ化されています。より高い流量構成は、ご要望に応じて提供可能です。

Q：高容量シリーズにはどのようなポートサイズがありますか？

A：このシリーズは、3/4インチから2インチまでのポートサイズに対応しており、3/4インチ、1インチ、1-1/4インチ、1-1/2インチ、2インチNPT（標準）に加え、BSPPも利用可能です。ポートサイズの選択によって、適切なエレメントの型番が決まります。

Q：このシリーズはインライン式取り付け用ですか、それともモジュール式取り付け用ですか？

A：高容量シリーズは、インライン設置専用に設計されています。このシリーズが対象とする大口径配管では、隣接するレギュレーターやルブリケーターとのモジュール式組立は実用的ではありません。高流量FRL要件を満たすには、シリーズの凝縮フィルターをインラインで設置し、圧縮空気ラインに適切なサイズの高容量レギュレーターとルブリケーターを後段に接続することができます。

Q：最大作動圧力はどれくらいですか？

A：アルミ製ボウルを使用した自動および手動ドレン構成の場合、最大作動圧力は200 psig（14 bar）です。フロート式ドレン構成の場合、作動にはフィルター入口で最低30 psig（2 bar）の圧力が必要です。200 psigの定格は、すべての標準的な産業用圧縮空気システムと、ほとんどの計装用空気システムをカバーします。

Q：このシリーズの耐熱温度はどれくらいですか？

A：動作温度範囲は、周囲温度および培地温度ともに華氏40～175度（摂氏4～80度）です。アルミニウム製の本体とボウル構造により、この全範囲で安定した性能を発揮します。

Q: 構成に合った適切な交換要素を選択するにはどうすればよいですか？

A:適切なエレメントモデルは、ポートサイズ、ボウルタイプ（標準または拡張）、およびエレメント定格（0.3ミクロンまたは0.01ミクロン）によって異なります。3/4インチポート標準ボウルの場合：949K77（0.3ミクロン）またはR-A109-106E8（0.01ミクロン）。1インチ標準ボウルの場合：R-A114-112またはR-A114-112E8。1-1/4インチおよび1-1/2インチ標準ボウルの場合：952K77（0.3ミクロン）またはR-A106-24E8（0.01ミクロン）。拡張ボウル（1-1/4インチ、1-1/2インチ、2インチ）の場合：953K77（0.3ミクロン）またはR-A106-24LE8（0.01ミクロン）。完全なモデル番号を添えてROSS Controlsにお問い合わせください。

Q：大容量シリーズには、外部自動排水機能はありますか？

A：はい、高容量シリーズには外部自動排水オプションが用意されています。このオプションは、凝縮水の量が多く、内部フロート機構のサイズ制限を受けることなく連続的な自動パージが必要な大口径フィルターの設置において特に有効です。

Q：このシリーズのフィルターは、高湿度の屋外設置でも使用できますか？

A：はい。本シリーズのアルミニウム製の本体とボウル構造は、定格温度範囲内での屋外設置に適しています。屋外設置の場合は、自動排水口が通路や機器から離れた方向を向いていることを確認し、寒冷地では凍結防止対策（適切な空気乾燥またはヒートトレース）を講じてください。

Q：集中型大容量凝集ろ過システムは、分散型ポイントオブユースろ過システムと比べてどうですか？

A：メイン圧縮空気ヘッダー入口に大容量の凝縮フィルターを1つ設置することで、下流のすべての機器を単一のメンテナンスポイントから保護できます。この方法は、各機器の接続部に個別の凝縮フィルターを設置する場合と比べて、設置コストとメンテナンス作業を削減できますが、メインヘッダーフィルターは施設のピーク時の空気需要に合わせて適切なサイズにする必要があります。施設内のエリアによって汚染レベルが大きく異なる場合、または一部の機器はオイルフリーの空気を必要とする一方で、他の機器は必要としない場合は、メインヘッダーでの凝縮と、敏感な機器での使用点ろ過を組み合わせるのが最も費用対効果の高い方法となる可能性があります。

Q：自動排水機能が故障したり、正常に作動しなくなった場合はどうなりますか？

A：自動排水口が開かない場合、ボウル内に凝縮水が溜まります。ボウルが満水になると、液体がヒーターを通過する空気の流れに巻き込まれ、下流のシステムに液体が流れ込みます。自動排水口を使用する際は、ボウルの水位計または凝縮水レベルインジケーターを定期的に監視してください。排水口が作動していないと思われる場合は、手動パージテストを実施し、排水機構を点検してください。定格圧力で作動しない場合は、排水アセンブリを交換してください。

Q：ボウルサイトグラスの材質は何ですか？

A：アルミ製ボウルオプションには、ボウルを取り外すことなく凝縮水レベルを目視で確認できる透明なナイロン製サイトグラスが付属しています。このナイロン製サイトグラスは、定格温度範囲において圧縮空気および石油系コンプレッサーオイルの凝縮水に対して耐性があります。

Q：高容量シリーズの凝縮フィルターの納期はどれくらいですか？

A： 10台以下の数量の場合、標準的な製造リードタイムは通常3～4週間です。それ以上の数量、または特殊な構成（非標準のポートサイズ、非標準の排水タイプなど）の場合は、ROSS Controls（(800) 438-7677）までお問い合わせいただき、具体的なリードタイムと在庫状況をご確認ください。

設置およびメンテナンスに関するガイドライン

• ボウルを下向きにしてインラインで設置してください。このシリーズは流量が大きくポートサイズも大きいため、エレメント内に液体が溜まったり、下流に液体が持ち越されたりするのを防ぐには、適切な排水方向が非常に重要です。
• 特に、配管スケール、溶接屑、古い配管からの錆などが凝集エレメントを急速に詰まらせる可能性があるメインヘッダー用途では、凝集フィルターの前に上流側の微粒子ろ過（5ミクロンまたは40ミクロン）を設けることをお勧めします。
• フロートドレン式モデルの場合、フロート機構を作動させるために、最低30 psig（2 bar）の入口圧力が継続的に維持されていることを確認してください。メインエアヘッダーの圧力は通常は十分ですが、需要の少ない時間帯に確認してください。
• 大口径（1-1/2インチおよび2インチ）の設置の場合、接続配管の重量による配管のひずみ荷重がフィルター本体にかからないように、入口と出口の両方にパイプサポートと適切なフランジ付きまたはねじ込み式アダプタを使用してください。
• 初期運転中は、差圧計を毎週監視し、特定のコンプレッサーおよびシステムにおける汚染負荷率を把握してください。観測された差圧上昇率に基づいて、エレメント交換間隔を設定してください。
• 凝縮水発生量の多いシステム、または継続的なメンテナンス体制が整っていない施設では、自動排水オプションを指定してください。排水口配管がスムーズに排水され、適切な凝縮水収集または排出箇所に接続されていることを確認してください。
• エレメント交換を行う前に、大容量フィルターの圧力を完全に抜き、隔離してください。ポートサイズが大きい場合、蓄積されるシステムエネルギーは相当な量になります。フィルターを開ける前に、適切なロックアウト・タグアウト手順に従ってください。
• ヒーターエレメント交換時にボウルを取り外すための十分な床面クリアランスを確保してください。このシリーズの延長型ボウルは本体下部にかなりの長さの垂れ下がり部分があるため、設置前にメンテナンスアクセスが可能かどうかを確認してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677 (1-800-GET-ROSS)にお電話いただくか、rosscontrols.comをご覧ください。

技術サポートは1-888-TEK-ROSSでご利用いただけます。アプリケーションエンジニアリングサポートや交換部品の特定についてご相談ください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/84-high-capacity-series
