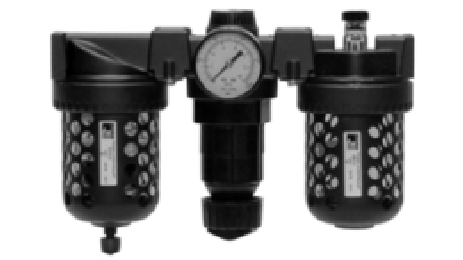

フルサイズシリーズポートサイズは1/4インチ～3/4インチ。 138 scfm (3906 l/分) までの流量

実際の商品は、画像とは異なる場合があります。ご購入前に商品の詳細をご確認ください

データシート

個別フィルタ、ダイアフラム型レギュレータ、サイトフィード潤滑装置
モジュール式取り付け
スチール製シャッターガード付きポリカーボネートプラスチックボウル、透明ナイロンサイトグラス付き亜鉛ボウル
li>
内部自動ドレン、手動ドレン、または電子ドレンフィルタ
セルフリリーフまたはノンリリーフレギュレータ
圧力計

Series Overview ❯

読み込んでいます...

製品概要

ROSS Controlsのフルサイズシリーズは、1/4インチから3/4インチのポートサイズに対応する圧縮空気システム向けのモジュール式フィルターレギュレータールブリケーター（FRL）複合製品ラインです。フルサイズシリーズは、ろ過、圧力調整、潤滑を一体化し、最大138 scfm（3906 l/分）の流量容量を実現しています。そのため、1/2インチおよび3/4インチの供給回路を備えた大型産業用空気圧システムの主機用空気供給装置として最適な選択肢となります。

フルサイズシリーズのFRLコンポーネントは、フィルター、ダイヤフラム式レギュレーター、サイトフィード式潤滑装置として個別に提供され、モジュール式に取り付けることでコンパクトな並列FRLステーションを構成できるように設計されています。モジュール設計により、フィルターのみ、フィルター/レギュレーター、およびフィルター/レギュレーター/潤滑装置一式といった構成が可能となり、各用途の空気処理要件に対応できます。

フィルターユニットは、スチール製飛散防止ガード付きポリカーボネート製ボウル、または透明ナイロン製サイトグラス付き亜鉛製ボウルから選択可能です。フィルターの排水オプションには、内部自動排水、手動排水、および時間制御または需要に応じて作動する凝縮水管理が必要な用途向けの電子排水があります。ダイヤフラム式レギュレーターは、全流量範囲にわたって安定した出力圧力で高感度な圧力調整を実現します。サイトフィード式潤滑装置は、下流のアクチュエータや工具の潤滑のために、圧縮空気流に目視で確認できる調整可能なオイル注入を行います。

フルサイズシリーズは、大型産業機械、組立ラインの主空気供給装置、およびモジュール式FRLアセンブリから3/4インチのポートサイズと100scfmを超える流量容量が必要とされるマルチアクチュエータ空気圧システムの空気処理ニーズに対応します。

主なエンジニアリング機能

モジュール式アセンブリによるフルサイズ流量容量- 最大3/4インチのポートサイズで最大138 scfm (3906 l/分) の流量を提供し、フルサイズの産業機械の空気処理に必要な流量容量を確保しながら、個々のコンポーネントを選択できるモジュール式アセンブリの利点を維持します。
ポートサイズ範囲を3/4インチまで拡張- 1/4インチから3/4インチまでのポートサイズにより、フルサイズシリーズは、1/2インチおよび3/4インチの圧縮空気供給口を備えた機械やシステムの主要な空気準備ステーションとして機能します。
スチール製飛散防止ガード付きポリカーボネート製ボウル、またはサイトグラス付き亜鉛製ボウル- スチール製飛散防止ガード付きポリカーボネート製ボウルは、結露水の視覚的な監視と衝撃からの保護を兼ね備えています。透明ナイロン製サイトグラス付き亜鉛製ボウルは、金属構造でありながら、結露水レベルを視覚的に確認できます。
電子式を含む3種類の排水オプション- 内部自動排水、手動排水、および電子式排水オプションにより、凝縮水管理において完全な柔軟性が実現します。電子式排水は、需要ベースまたは時間ベースの排水サイクルにより、圧縮空気の損失を最小限に抑えます。
ダイヤフラム式レギュレータ- 自己解放機能付きダイヤフラム式レギュレータは、高感度かつ低ドループの圧力制御を実現し、大型産業用空気圧回路の変動する流量需要に対して安定した調整出力圧力を維持します。
非リリーフ式レギュレータオプション- 下流側の余剰圧力を大気中に放出することが許可されていない用途向けに、非リリーフ式レギュレータオプションが用意されています。
サイトフィード式潤滑装置- サイトフィード式オイル供給により、潤滑速度を視覚的に確認できるため、オペレーターはシステムの試運転およびメンテナンス中にFRLステーションでオイル供給を確認および調整できます。
一体型圧力計- FRLステーションでの出力圧力を連続的に監視するために、圧力計がレギュレーターユニットに標準装備されています。
カスタマイズ可能な空気処理の組み合わせ- 個々のコンポーネントが入手可能なため、フルサイズシリーズは、不要なコンポーネントを購入することなく、フィルターのみ、フィルター/レギュレーターの組み合わせ、または完全なFRLとして注文できます。

技術仕様

一般仕様

パラメータ	仕様
シリーズ	フルサイズシリーズ
製品タイプ	フィルターレギュレーター潤滑装置（FRL）コンビネーション
ポートサイズ	1/4インチ、3/8インチ、1/2インチ、3/4インチ
最大流量	138 scfm (3906 l/分)
取り付けオプション	モジュラー
フィルターボウルの材質	ポリカーボネート製、スチール製飛散防止ガード付き。亜鉛製、透明ナイロン製サイトグラス付き。
フィルター排水オプション	内部自動排水、手動排水、電子排水
レギュレータータイプ	ダイヤフラム型（自動減圧式が標準、非減圧式はオプション）
潤滑装置の種類	視覚情報
圧力計	標準装備
最大使用圧力 - ポリカーボネート製ボウル	150 psig (10 bar)
最大使用圧力 - 亜鉛製ボウル	200 psig (14 bar)
動作温度 - ポリカーボネート製ボウル	華氏40～125度（摂氏4～52度）
動作温度 - 亜鉛製ボウル	華氏40～150度（摂氏4～66度）
フローメディア	ろ過された圧縮空気
本体材質	アルミニウム

認証およびコンプライアンス

認証／規格	詳細
製品規格	ROSS Controls社の品質基準に基づき、空気圧処理部品として設計・製造されています。
CEマーキング	欧州市場で販売される該当構成については、CE適合性を取得しており、空気圧部品に関するEU機械指令の要件を満たしています。
使用圧力定格	ポリカーボネート製ボウル使用時の最大圧力は150 psig（10 bar）、亜鉛製ボウル使用時の最大圧力は200 psig（14 bar）です。

代表的な用途と産業分野

大型産業機械用空気処理設備

大型産業オートメーションセル、プレスライン、および加工装置向けの主機用空気供給設備。3/4インチの供給回路を備え、機械全体の需要に対して100 scfm以上のFRL流量容量を必要とする。
製造ラインの主空気入口FRLステーションは、複数の下流のソレノイドバルブマニホールド、空気圧アクチュエータ、およびツール回路に供給され、単一の3/4インチFRLステーションからろ過、調整、潤滑された空気供給を必要とします。
工作機械センター、搬送ライン、フレキシブル生産システム向けの中央集中型空気処理システムにおいて、フルサイズシリーズFRLは、下流にあるすべての空圧コンポーネントへの空気処理ゲートウェイとして機能します。
複数のアクチュエータ、空気圧ブレーキ、摩擦クラッチブレーキユニットからの高流量要求を伴う産業用コンベアシステムでは、主空気供給入口に高流量FRLの組み合わせが必要となる。

自動車および重工業

自動車ボディショップの溶接ロボットの空気圧回路、治具のクランプ、および材料搬送のためのメインエア準備。3/4インチの供給ポートを備え、FRLシリーズのフルサイズ流量容量を必要とします。
プレス機の空気供給入口にあるフルサイズのFRLからろ過および調整された供給を必要とする、金型クッション、材料供給、およびスクラップ処理システムを備えたプレス機の空気圧回路。
最終組立ラインの空気準備ステーションは、共通の3/4インチFRLステーションから、ろ過、調整、潤滑された空気を供給し、空気圧工具、トルク工具、組立アクチュエータ群に空気を供給します。
大型空気圧アクチュエータ、リベットガン、組立治具など、フルサイズシリーズFRLの組み合わせによる高流量空気供給を必要とする重機製造。

包装および配送機器

1/2インチから3/4インチの主空気供給回路を備え、アクチュエータの同時動作時にフルサイズのFRL流量容量を必要とする高速ケースパッキング、パレタイジング、ストレッチ包装装置。
配送センターのコンベアおよび仕分けシステムには、空気圧式分岐装置、ポップアップ式搬送装置、エアブラスト式ラベル貼付ステーションが備えられており、主要な空気圧ゾーン入口にはフルサイズシリーズのFRLコンビネーションが設置されています。
充填・密封機、カートニング機、二次包装機などに必要な、ろ過、調整、潤滑された空気を100～138 scfm供給する工業用包装ラインの主空気供給設備。
空気圧作動式ゲートバルブ、搬送テーブル、および高流量空気供給を必要とする製品搬送機能を備えた自動倉庫システム。モジュール式フルサイズシリーズFRLステーションによる空気供給に対応。

プロセス産業および公益事業

化学プラント、石油化学プラント、および工業プロセスプラントにおける圧縮空気ユーティリティ分配ヘッダー。これらのプラントでは、フルサイズシリーズFRLステーションが、制御弁およびアクチュエータサブヘッダーにろ過および調整された計装用空気を供給します。
上下水処理用の空気圧作動式バルブ供給システムで、3/4インチの計装用空気供給回路を備え、共通のFRLステーションから供給される複数のバルブアクチュエータに対してフルサイズのFRL流量容量を必要とするもの。
発電設備における燃焼空気ダンパー、潤滑油システム、タービン制御用の空気圧制御回路。フルサイズFRLコンビネーションからのろ過・調整された計装空気を必要とする。
石油・ガスプラントの空気圧アクチュエータ供給システムには、遠隔地や無人設備における圧縮空気の無駄を最小限に抑えるため、電子式ドレン管理機能を備えた信頼性の高い空気準備システムが必要となる。

食品・飲料加工

複数の搬送、計量、包装アクチュエータに3/4インチの空気圧回路を供給する大型食品加工ラインでは、ラインの主空気準備ステーションでフルサイズのFRL流量容量が必要となる。
飲料工場の空気圧式配送システムには、ボトルや缶の取り扱い、充填用カルーセルアクチュエータ、CIPバルブマニホールドが備えられており、各機能ゾーンにはフルサイズシリーズのFRLステーションが設置されています。
製品の取り扱い、成形、包装に高流量の空気圧回路を備えた業務用ベーカリーおよび大規模食品生産設備。3/4インチFRLステーションからろ過、調整、潤滑された空気を必要とする。

木工および建築製品

幅広ベルト研磨機、CNC加工センター、およびパネル加工装置で、3/4インチの供給回路を備え、機械の主空気入口にフルサイズシリーズFRLの容量を必要とするもの。
空気圧によるガラス搬送、フレーム組立、および金具取り付け回路を備えた窓およびドア製造ラインでは、中央FRLステーションから供給される高流量のろ過・調整済み空気が必要となる。
空気圧プレスシステム、マテリアルハンドリングコンベア、接着剤塗布装置を備えた加工木材製品の製造には、フルサイズシリーズFRLの組み合わせが使用されます。

注文と型番構成

フルサイズシリーズFRLコンポーネントは、フィルター、レギュレーター、またはルブリケーターユニットとして個別に注文され、モジュール式の組み合わせで組み立てられます。ポートサイズ、ボウル材質、ドレンタイプ、およびレギュレーター機能を指定してください。注文に関する詳細情報については、ROSS Controls（(800) 438-7677）までお問い合わせいただくか、rosscontrols.comをご覧ください。

利用可能なポートサイズ：1/4インチ、3/8インチ、1/2インチ、および3/4インチNPT。

フィルターボウル材質：スチール製シャッターガード付きポリカーボネート（最大150 psig）、または透明ナイロン製サイトグラス付き亜鉛合金（最大200 psig）。

排水オプション：内部自動排水、手動排水、または電子排水。連続的な空気漏れを伴わずに凝縮水管理が必要な高流量用途には、電子排水をお勧めします。

レギュレーターの種類：ダイヤフラム式。自己減圧式（標準）または非自己減圧式を選択可能。

潤滑油供給方式：オイル供給量を目視で確認できるサイトフィード式。

カタログの部品番号、寸法図、モジュール構成の詳細については、rosscontrols.com をご覧いただくか、ROSS Controls の技術営業担当までお問い合わせください。

アクセサリー

モジュール式取り付けブラケットとハードウェア

フルサイズシリーズのモジュール式ブラケットシステムは、フィルター、レギュレーター、潤滑装置を相互接続し、パネル、壁、またはパイプに取り付けるためのコンパクトな並列アセンブリを形成します。

電子排水制御装置

タイマー式および需要感知式の電子排水制御装置。電子排水接続部を備えたフルサイズシリーズフィルターユニットで使用できます。

交換用フィルターエレメント

フルサイズシリーズフィルターユニット用の交換用フィルターエレメント。5ミクロンおよび40ミクロンの微粒子除去グレードに対応。

圧力計

フルサイズシリーズのレギュレーターユニット用の交換用および追加用圧力計。各種ダイヤルサイズと圧力範囲に対応しています。

よくある質問（FAQ）

Q：フルサイズシリーズFRLの最大流量容量はどれくらいですか？

A：フルサイズシリーズのFRLコンビネーションは、1/4インチから3/4インチまでのポートサイズで最大138 scfm（3906 l/分）の流量を実現します。

Q：利用可能なポートサイズは？

A：フルサイズシリーズは、1/4インチ、3/8インチ、1/2インチ、および3/4インチのNPTポートサイズでご利用いただけます。

Q：フルサイズシリーズとMD3シリーズ（148）の違いは何ですか？

A：フルサイズシリーズは、ポートサイズ範囲を3/4インチまで拡張し、流量を最大138 scfmまで向上させています（MD3は1/2インチで110 scfm）。フルサイズシリーズは、MD3の標準潤滑装置とは異なり、サイトフィード式潤滑装置を採用しています。両シリーズともモジュール式マウントを採用し、電子式ドレンオプションを提供しています。

Q：亜鉛製のボウルと、飛散防止機能付きのポリカーボネート製ボウルは、それぞれどのような場合に選ぶべきでしょうか？

A：運転圧力が150 psigを超える場合（200 psig定格の金属製ボウルが必要）、周囲温度が125°Fを超える場合、または設置環境に機械的衝撃の危険性があり、完全な金属製ボウル構造が必要な場合は、サイトグラス付きの亜鉛製金属製ボウルを選択してください。凝縮液レベルの目視監視が必要で、運転条件が150 psigおよび125°Fの範囲内である場合は、飛散防止ガード付きのポリカーボネート製ボウルを選択してください。

Q：サイトフィード式潤滑装置とウィックフィード式潤滑装置の利点は何ですか？

A：サイトフィード式潤滑装置は、空気流に滴下されるオイルを直接観察できる窓または滴下管を備えているため、オペレーターは潤滑が行われていることを確認し、運転中の供給速度を監視することができます。ウィックフィード式潤滑装置は、供給速度を直接目視で確認することはできません。サイトフィード式は、通常運転中に潤滑装置の動作を確認することがメンテナンス上重要な大規模システムで好まれます。

Q：電子ドレインとは何ですか？また、どのような場合に指定する必要がありますか？

A：電子式ドレンは、タイマーまたは凝縮水レベルセンサーによって作動するソレノイドバルブを使用し、連続的にではなく、プログラムされた間隔または必要に応じて凝縮水を排出します。電子式ドレンは、連続的な自動フロートドレンでは圧縮空気を大量に消費してしまうような高流量用途、手動でのドレンメンテナンスが現実的でない遠隔地または無人設置の設備、および凝縮水の発生が断続的で、凝縮水が少ない期間にフロートドレンが開いたままになる可能性がある用途に適しています。

Q：フルサイズシリーズの部品は個別に注文できますか？

A：はい。フィルター、レギュレーター、ルブリケーターはそれぞれ個別の部品として入手可能です。これらは、フルサイズシリーズのモジュール式ハードウェアを使用して、任意の2ユニットまたは3ユニットのモジュール式FRLアセンブリに組み合わせることができます。

Q：フルサイズシリーズでは、どのようなタイプのレギュレーターが使用されていますか？

A：フルサイズシリーズはダイヤフラム式レギュレーターを採用しています。セルフリリーフ機能が標準装備で、非リリーフ機能はオプションで選択可能です。

Q：最大作動圧力はどれくらいですか？

A：最大作動圧力は、ポリカーボネート製ボウル使用時は150 psig（10 bar）、亜鉛製ボウル使用時は200 psig（14 bar）です。

Q：フルサイズシリーズはどのくらいの温度範囲に対応していますか？

A：ポリカーボネート製のボウルユニットは、華氏40～125度（摂氏4～52度）の温度範囲に対応しています。亜鉛製のボウルユニットは、華氏40～150度（摂氏4～66度）の温度範囲に対応しています。

Q：どのような取り付け方向が必要ですか？

A：フィルターと潤滑油受けボウルを下向き（垂直）の位置に取り付けてください。これにより、凝縮水が排水口に集まり、潤滑油注入口からオイルを取り出すことができます。

Q：適切なろ過グレードはどのように選べばよいですか？

A：空気圧シリンダーやアクチュエーターに空気を供給する一般的な機械用空気処理には、5ミクロンの粒子フィルターエレメントが標準的に使用されます。より細かいフィルター段の上流でのプレフィルターとして、または低汚染供給システムには、40ミクロンのエレメントを使用してください。オイルエアロゾルや微粒子を除去する必要がある用途には、凝集フィルターエレメントが利用可能です。

Q：カタログの部品番号と図面はどこで入手できますか？

A：カタログの部品番号、寸法図、技術データはすべてrosscontrols.comでご覧いただけます。設定に関するサポートが必要な場合は、ROSS Controls（(800) 438-7677）までお問い合わせください。

設置およびメンテナンスに関するガイドライン

フルサイズシリーズのFRLアセンブリを取り付ける際は、ボウルを下向き（垂直）の位置にしてください。これにより、凝縮水がドレンに溜まり、適切なオイルレベルを維持するために潤滑油ボウルの向きが維持されます。
部品は正しい流れの順序で取り付けます。フィルター（入口）→レギュレーター（中間）→潤滑装置（出口）の順で取り付け、圧力調整の前に空気がろ過され、圧力調整の後に潤滑されるようにしてください。
ポート接続を行う前に、各ユニット本体の流量方向矢印が圧縮空気の流れ方向と一致していることを確認してください。
すべてのNPTポート接続部にねじシール剤を塗布し、ROSS Controlsの設置説明書に記載されているトルクで締め付けてください。締め付けすぎると、ポートのねじ山や本体が損傷する可能性があります。
設置後、システムを徐々に加圧し、承認された漏洩検知液を使用して、すべての接続部とボウルシールからの空気漏れがないか確認してください。
レギュレーターの調整ノブのロックを解除し、ゲージの目標圧力表示まで回して、設定値でノブをロックすることで、調整出力圧力を設定します。
潤滑油受けボウルに、ISO 32以下の粘度の石油系オイルを最大充填レベルまで満たします。サイトグラスを確認しながら、ニードルバルブを使用してオイル供給量を調整します。
電子式排水モデルの場合は、凝縮水量と用途要件に応じて、排水タイマーまたは需要制御を設定してください。
自動排水モデルの場合は、通常運転時に凝縮水が適切に排出されることを確認してください。手動排水モデルの場合は、凝縮水の量に応じて適切な排水間隔を設定してください。
用途に応じて差圧監視が必要な場合は、レギュレーターの入口側と出口側の両方の圧力計ポートに圧力計を接続してください。
差圧作動時のサービスしきい値、または定期メンテナンス間隔でフィルターエレメントを交換してください。ボウルを取り外す前に、必ずアセンブリの減圧と隔離を行ってください。
潤滑油の液面レベルを定期的に点検してください。液面がボウルサイトグラスの最低目盛りに達する前に、指定の潤滑油を補充してください。

保証とグローバルサポート

ROSS Controlsは、購入日から1年間、すべての製品について、材質および製造上の欠陥を対象とした保証を提供します。

技術サポートおよび製品構成に関する支援は、ROSS Controls（電話番号：(800) 438-7677、ウェブサイト：rosscontrols.com）を通じてご利用いただけます。

ROSSは、米国（ミシガン州ファーンデール本社）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本の各拠点を通じてグローバルなサポートを提供しています。

フルサイズシリーズFRLの組み合わせに関する詳細な技術データ、寸法図、および注文情報については、rosscontrols.comにアクセスするか、ROSS Controlsの技術営業担当までお問い合わせください。
