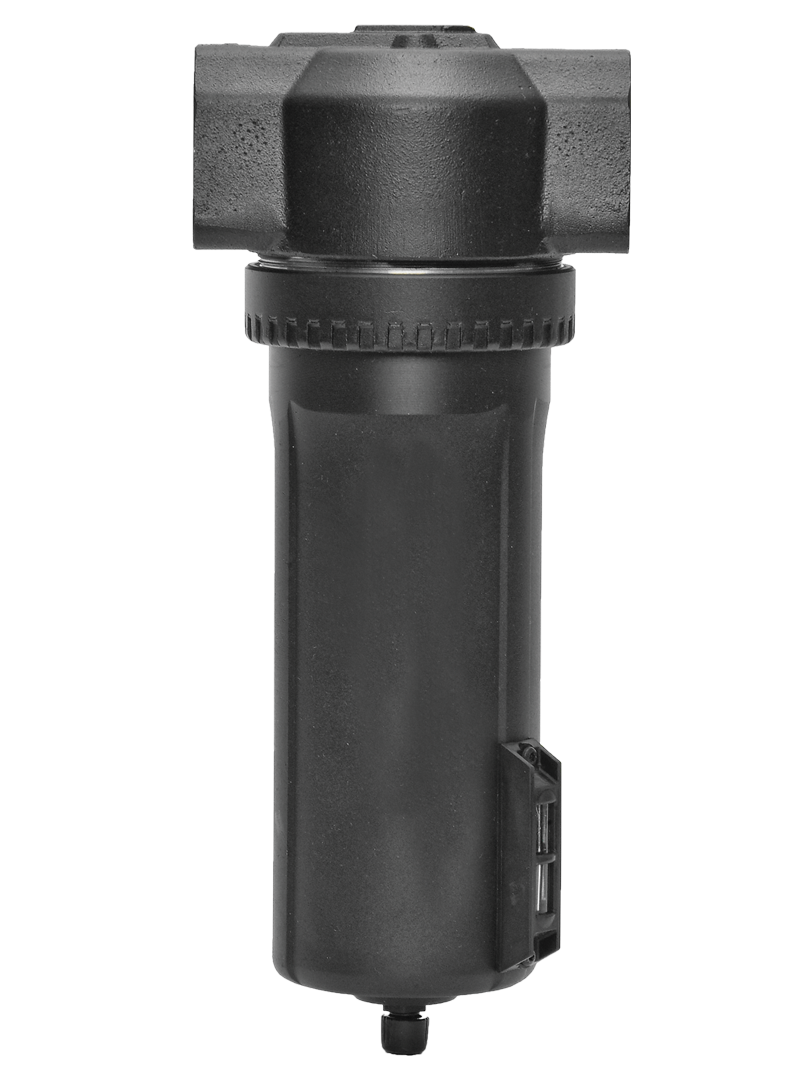

大容量シリーズ ポートサイズは3/4インチ～2インチ。 1000 scfm (28320 l/分) までの流量

製品概要

ROSS Controls社の高容量シリーズは、ポートサイズ3/4インチから2インチ（NPTまたはG/BSPP）に対応する、最大流量1,000 scfm（28,320 l/分）の高耐久性インライン空気処理フィルターシリーズです。高容量シリーズは、メインの圧縮空気供給ヘッダーのろ過、工場内の空気分配システム、および大型空気圧システムの流量要求がフルサイズ、MD3、またはMD4シリーズのフィルターの容量を超える産業プロセス向けに設計されています。

ハイキャパシティシリーズは、3つの流量レベルで提供されています。標準ハイキャパシティフィルター（3/4インチおよび1インチポートで最大275 scfm）、ミッドレンジハイキャパシティフィルター（1-1/4インチおよび1-1/2インチポートで最大660 scfm）、そして最大流量バリアント（1-1/4インチ、1-1/2インチ、および2インチポートで最大1,000 scfm）です。ホウケイ酸ガラス繊維エレメントを使用した凝集フィルターバリアントは、ポートサイズ範囲全体で220 scfmから840 scfmまでの流量をカバーします。

ハイキャパシティシリーズの全機種は、大型サイズでも軽量化を図るため、アルミニウム製の本体構造を採用しています。ボウルは、スチール製の飛散防止ガード付き高強度ポリカーボネート製（3/4インチと1インチサイズで16オンス/480ml、大型サイズでは35オンスと123オンスの容量）と、透明ナイロン製サイトグラス付きアルミニウム製金属製ボウルがあり、耐熱温度は175°F（79°C）まで対応しています。排水方式は、全機種で手動排水、自動排水、内部フロート排水の3種類をご用意しています。

製造施設、プロセスプラント、または圧縮空気分配システムにおいて、流量要件が200 scfm以上となる場合、主空気ヘッダーのろ過装置を指定するプラントエンジニア向けに、ハイキャパシティシリーズは、ROSS Controls社が提供する最高流量のカタログ標準フィルターソリューションであり、特性が十分に検証された交換用エレメントとアクセサリを備えています。

主なエンジニアリング機能

• ROSS FRLフィルターシリーズの中で最高の流量容量- 2インチポートサイズで最大1,000 scfm (28,320 l/分)の流量を提供し、他のROSSフィルターシリーズでは流量要件を満たせない製造工場、プロセス施設、産業ユーティリティの主要圧縮空気供給ヘッダーをカバーします。
• 大口径ポート用インラインマウント- 高容量シリーズの全ユニットはインラインマウント式で、3/4インチから2インチまでのポートサイズで、圧縮空気の主供給パイプラインに直接取り付けられます。
• 設置要件に合わせて選べる3段階の流量レベル- 標準レベルは、3/4インチおよび1インチポートで最大275 scfmの流量を提供します。中流量レベルは、1-1/4インチおよび1-1/2インチポートで最大660 scfmの流量を提供します。最大流量レベルは、1-1/4インチ、1-1/2インチ、および2インチポートで最大1,000 scfmの流量を提供します。必要な流量とポートサイズに合ったレベルを選択してください。
• アルミニウム製ボディ構造- 高容量シリーズのボディはすべてアルミニウム製で、鋳造亜鉛では重量が重くなりすぎる大型フィルターボディサイズにおいて、優れた強度対重量比を実現しています。また、アルミニウム製ボディは、湿度の高い環境や屋外設置においても耐腐食性を発揮します。
• 5ミクロンおよび40ミクロン粒子ろ過- 標準の5ミクロンポリエチレンエレメントは、微粒子と凝縮液を除去します。40ミクロン焼結ブロンズエレメントは、5ミクロンステージまたは凝縮フィルターの前段に設置する、より流量が大きく粗い前処理用として使用できます。
• 高効率凝集フィルター（0.3ミクロンおよび0.01ミクロン） - ホウケイ酸ガラス繊維エレメントを使用した凝集フィルターは、3/4インチから2インチのポート範囲で利用可能で、標準および拡張ボウル構成で、高流量時にISO 8573-1クラス1およびクラス2の油分除去を実現します。
• 大容量ボウル- 3/4インチおよび1インチでは16オンス（480ml）、中流量では35オンス（1,000ml）、最大流量では最大123オンス（3,700ml）のボウル容量により、大型ヘッダーサイズで予想される大量の凝縮水量に比例した、排水サイクル間の長い間隔が実現します。
• 高強度ポリカーボネート製、スチール製飛散防止ガード付き- ポリカーボネート製ボウルには、作業者の安全を守るためのスチール製飛散防止ガードが付属しています。金属製アルミニウム製ボウルにはナイロン製サイトグラスが付いており、使用温度範囲は華氏175度（摂氏79度）まで拡張されています。
• 内部フロートドレン、自動ドレン、手動ドレンの3つのオプション- 3種類のドレン機構オプションにより、多様な設置要件や、高流量ヘッダー設置時の凝縮水蓄積率に対応します。
• 両面差圧計- 大型ユニットサイズにおいてエレメントの状態を明確に示すため、大型の両面差圧計が凝縮フィルターのバリエーションに搭載されており、一般的なサービス通路の距離から視認可能です。

技術仕様

一般仕様

温度定格

ハイキャパシティシリーズの全機種はアルミニウム製の本体構造を採用しています。耐熱温度はボウル材質によって異なります。

重要：ポリカーボネート製のボウルは、華氏125度（摂氏約52度）を超える温度環境、または溶剤や洗浄剤などの化学物質にさらされる可能性のある場所では使用しないでください。高温環境で使用する場合は、アルミ製のボウルをお選びください。

流量性能データ

入口圧力100psigにおける流量性能（新品エレメント使用時）。合体フィルターの流量は、選択されたボウル構成における値です。全ポートサイズにおける完全な流量曲線については、ROSS Controlsまでお問い合わせください。

認証およびコンプライアンス

代表的な用途と産業分野

製造工場主要空気供給ヘッダー

• 主要プラントの圧縮空気供給ヘッダーのろ過は、製造施設全体に1インチから2インチのパイプヘッダーで行われ、1,000 scfmの容量で、下流のすべての空気圧ユーザーからの同時需要に対応し、測定可能な圧力損失は発生しません。
• ゾーン空気処理ステーションは、メインプラントヘッダーから1インチまたは1-1/4インチの供給管路に設置され、生産ゾーン内のすべての下流機器を、コンプレッサーから発生する微粒子やオイルの持ち越しからろ過および保護します。
• 往復動コンプレッサーシステムにおける圧縮空気乾燥機のバイパスおよびメインフィルター。5ミクロンのエレメントが、冷凍式乾燥機のない施設において、下流の機器を油や微粒子から保護します。
• ブースターコンプレッサー出口のろ過において、2インチポートフィルターは、高圧ブースター段と低圧分配システムとの間の主要な微粒子バリアとして機能します。

プロセス産業とエネルギー

• 石油化学プラント、製油所、ガス処理施設における計装用空気主ヘッダーのろ過。これらの施設では、1インチから1-1/2インチの計装用空気ヘッダーが数百台の空気圧計器や制御弁ポジショナーに空気を供給しています。
• 主要プロセス制御弁、ゲート弁、およびパイプライン遮断弁に搭載される大型空気圧アクチュエータ用の圧縮空気供給フィルター。ポートサイズが1インチ以上で、バルブアクチュエータの供給要件に適合する場合に使用します。
• 発電設備におけるプラント空気供給のろ過。これには、ガスタービン圧縮機の空気供給調整や、蒸気プラントの空気圧計装システムにおける高流量ヘッダーでのろ過が含まれる。
• 石油精製所や化学プラントにおいて、3/4インチから1-1/2インチの供給主配管におけるコンプレッサー潤滑油の持ち越しが下流の計器の信頼性を脅かす場合、主計器用エアヘッダーに凝縮フィルター（0.01ミクロン）を設置する。

重工業および金属加工

• 製鉄所の連続鋳造、圧延、熱処理ラインの空気圧システム向け圧縮空気供給フィルター。メインヘッダーサイズは1インチから2インチで、大型アクチュエータや空気圧駆動装置の高い空気需要に対応します。
• アルミニウムおよび非鉄金属の製錬および鋳造作業において、1-1/2インチから2インチの主空気圧供給ヘッダーには、鋳造機のアクチュエータおよび材料搬送用空気圧機器を保護するために堅牢なろ過が必要となる。
• 鉱業および鉱物処理における空気圧供給ろ過。掘削装置、コンベア空気圧システム、プロセス制御アクチュエータなど、微粒子濃度が高い環境において、5ミクロンのろ過が機器の寿命にとって極めて重要となる用途向け。
• 鋳造工場や鍛造工場における圧縮空気供給のろ過。金型搬送、部品排出、プレス作業用の大口径空気圧アクチュエータは、3/4インチから1-1/2インチの供給接続部で清浄な空気を必要とする。

自動車、航空宇宙、大規模製造業

• プレス機の主空気供給フィルター。1インチ以上の供給ヘッダーは、275 scfm以上の安定した品質の空気を必要とする大型空気圧クッションシリンダー、ダイクランプアクチュエータ、およびトランスファーバーシステムに空気を供給します。
• 航空機製造用の空気圧供給ヘッダー。大型組立治具、リベット打ち工具、構造接合治具アクチュエーター用で、供給ポートサイズは1インチから1-1/2インチ。
• 造船および重工業製造工場におけるプラズマ切断、研削、大型空気圧工具用の圧縮空気供給フィルター。最大2インチまでの設備レベルの供給ヘッダーに対応。
• 航空宇宙試験施設の圧縮空気供給設備は、1インチから2インチの供給主配管を備え、高流量アクチュエータ試験台、環境試験室、およびエンジン試験セルの空気圧システムに空気を供給します。

注文と型番構成

ROSSハイキャパシフィックシリーズは、構造化された型番システムを採用しています。3/4インチおよび1インチポートのインラインユニットは、5021B/5022Bの型番形式を使用します。大口径ユニット（1-1/4インチ～2インチ）は、5022B7xxxシリーズを使用します。合体型ユニットは、5031B/5X00Bシリーズを使用します。型番の詳細については、ROSS FRLカタログを参照してください。

高容量シリーズは、異なる本体サイズと型番シリーズを持つ3つの異なる流量レベル（275、660、1,000 scfm）で構成されています。必要なポートサイズと流量に応じて、適切なレベルを指定してください。

焼結ブロンズ製エレメントは、中級および最上位機種（5ミクロンと40ミクロンのオプション）に標準装備されています。ポリエチレン製エレメントは、3/4インチおよび1インチの標準機種に標準装備されています。

合体フィルターのバリエーションには、それぞれ異なる型番シリーズ（5031Bと5X00B）があります。合体フィルターの全モデル選択については、ROSS FRLカタログを参照してください。

内部フロートドレンは全段に装備されています。フロートドレンの動作には、最低30psigの入口供給圧力が必要です。

G（BSPP）ネジについては、該当する型番についてROSS Controls社にお問い合わせください。

アクセサリー

交換用フィルターエレメント

ROSS社製ハイキャパシティシリーズ用交換エレメント。エレメントの部品番号は、グレードとろ過レベルによって異なります。ご注文前に、ご使用のモデルに適合するエレメントであることをご確認ください。

両面差圧計

高容量シリーズの凝縮フィルターには、大型の両面差圧計が付属しています。この圧力計は、凝縮エレメント全体の圧力降下を監視し、交換が必要な時期を知らせます。両面設計により、通路の2方向から圧力計を読み取ることができ、大型ユニットであることを考慮すると非常に便利です。

関連製品およびアクセサリー

• フルサイズシリーズ空気処理フィルター- 1/4～3/4インチのポートサイズに対応するモジュール式およびインライン式フィルター。流量は最大155 scfmで、高容量範囲以下の設置に適しています。https ://www.rosscontrols.com/en/series/70-full-size-series
• MD4シリーズ空気処理フィルター- 3/8～3/4インチのポートサイズに対応する先進的なモジュラーフィルター。最大流量204 scfm、クリーンエアパッケージオプションあり。https ://www.rosscontrols.com/en/series/73-md4-series
• MD3シリーズ空気処理フィルター- 1/4～1/2インチのポートサイズに対応するモジュラーフィルター。最大流量92 scfm、LOXロックアウトバルブ内蔵。https ://www.rosscontrols.com/en/series/72-md3-series
• LOXロックアウトバルブ- OSHA準拠の空気圧式ロックアウトバルブ。主空気供給ラインおよびサブヘッダー遮断部でのエネルギー遮断に使用できます。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

よくある質問（FAQ）

Q：高容量シリーズは、どのような流量に対応していますか？

A：高容量シリーズは、3つの流量レベルに対応しています。3/4インチおよび1インチポートユニットは275 scfm（7,789 l/分）、1-1/4インチおよび1-1/2インチユニットは660 scfm（18,688 l/分）、1-1/4インチ、1-1/2インチ、および2インチの最大流量ユニットは1,000 scfm（28,320 l/分）です。凝縮フィルターのバリエーションは、ポートサイズとボウル構成に応じて220～840 scfmの範囲です。

Q：ハイキャパシティシリーズは、どのポートサイズに対応していますか？

A：高容量シリーズは、3/4インチ、1インチ、1-1/4インチ、1-1/2インチ、2インチのポートサイズをご用意しています。標準グレードは3/4インチと1インチ、中級グレードは1-1/4インチと1-1/2インチ、最大流量グレードは2インチまで対応しています。

Q：どのようなろ過レベルが利用可能ですか？

A：標準タイプ（3/4インチ、1インチ）は5ミクロンのポリエチレン製エレメントを使用しています。中級タイプと最上位タイプは、それぞれ5ミクロンと40ミクロンの焼結ブロンズ製エレメントを使用しています。合体フィルタータイプは、すべてのポートサイズにおいて、0.3ミクロンと0.01ミクロンのホウケイ酸ガラス繊維製エレメントを使用しています。

Q：最大作動圧力はどれくらいですか？

A：ポリカーボネート製ボウルモデルは150 psig（10 bar）までの圧力に対応しています。アルミ製ボウルモデルは200 psig（14 bar）までの圧力に対応しています。内部フロート式排水口モデルは最低30 psigの圧力が必要です。高容量シリーズの全機種はアルミ製ボディを採用しています。

Q：最高動作温度は何度ですか？

A：ポリカーボネート製ボウルモデルは、4～52℃（40～125°F）の温度範囲に対応しています。アルミニウム製ボウルモデルは、4～79℃（4～175°F）の温度範囲に対応しています。高温のコンプレッサー室への設置や、温暖な気候での屋外ヘッダーには、アルミニウム製ボウルをお勧めします。

Q：ハイキャパシティシリーズはなぜアルミボディを採用しているのですか？

A：大型のフィルター本体（1インチから2インチのポート）の場合、鋳造亜鉛またはアセタール製の本体では重量が過剰になります。アルミニウムは、必要な構造強度と圧力保持能力を、はるかに軽量で実現します。また、アルミニウムは屋外や湿度の高い設置環境においても耐腐食性に優れています。

Q：ボウルの容量はどのくらいありますか？

A：ボウルの容量はユニットのサイズに応じて異なります。標準サイズの3/4インチおよび1インチユニットは16オンス（480ml）、中型ユニットは35オンス（1,000ml）、最大流量の2インチユニットは123オンス（3,700ml）です。流量が多いほど凝縮水の蓄積量も比例して大きくなるため、排水サイクル間の適切な間隔を維持するためには、大容量のボウルが必要です。

Q：どのような排水方法が利用できますか？

A：高容量シリーズでは、自動排水、手動排水、内部フロート排水のオプションがご利用いただけます。内部フロート排水には、最低30 psigの入口圧力が必要です。凝縮水の発生量に対して自動排水容量が不十分な非常に大型のユニット（1-1/2インチおよび2インチ）については、外部自動排水オプションについてROSS Controlsにご相談ください。

Q：ハイキャパシティシリーズはインライン専用ですか、それともモジュール式アセンブリにも使用できますか？

A：高容量シリーズはインライン設置専用です。ポートサイズが3/4インチ以上の場合、ユニットの物理的なサイズと流量要件から、モジュール式マニホールドの組み立ては現実的ではありません。個々のインラインユニットは主供給パイプラインに設置され、メンテナンスアクセス用に遮断弁が両側に配置されます。

Q：標準グレードユニットの代替要素は何ですか？

A： 3/4インチおよび1インチ標準ティアユニット用の標準5ミクロンポリエチレン交換エレメントは1010K77です。中級焼結ブロンズエレメントは1656K77（5ミクロン）およびR-A114-106E3または944K77（40ミクロン）です。交換部品を注文する前に、必ず修理対象の特定モデルとエレメントの部品番号を確認してください。

Q：高容量シリーズの凝集フィルターは、前段の粒子フィルターなしで設置できますか？

A：いいえ。5ミクロンの微粒子プレフィルターは、必ず凝集フィルター段の上流に設置する必要があります。凝集エレメントに液体の水が流入すると、ホウケイ酸ガラス繊維媒体が飽和し、油の凝集能力が失われます。凝集フィルターは、上流の微粒子フィルターによって既に大量の液体が除去された空気から、油エアロゾルを除去するように設計されています。

Q：高容量シリーズのユニットは屋外設置に適していますか？

A：高容量シリーズのアルミボディユニットは、適切な防水処理を施せば屋外設置に適しています。アルミボディは耐腐食性に優れており、温暖な気候でポリカーボネート製ボウルの温度制限を超える可能性のある屋外の温度変化に対応するため、金属製ボウルオプションをお勧めします。ボウル内および排水機構内の結露水の凍結を防ぐため、4℃（40°F）以下では凍結防止対策を講じる必要があります。

設置およびメンテナンスに関するガイドライン

• ユニットの表示に合わせて、流れの方向を合わせてインラインで設置してください。大口径ユニット（1-1/2インチおよび2インチ）の場合は、配管の重量や熱膨張による本体ポートへの機械的ストレスを防ぐため、適切な配管支持と位置合わせを行ってください。
• ボウルを下向きにして設置してください。自動排水機能、フロート排水機能、および重力による凝縮水収集には、垂直設置が必要です。
• フィルターの上流側と下流側の両方に遮断弁を設置することで、ヘッダーシステム全体を排水したり減圧したりすることなくエレメントを交換できるようになります。
• 凝集フィルター段の上流には必ず5ミクロン粒子フィルターを設置してください。凝集エレメントに液体の水が混入すると、ガラス繊維ろ材が損傷します。
• フロートドレン式の場合、すべての運転条件下で最低30psigの入口供給圧力が維持されていることを確認してください。起動時の圧力が30psigを下回ると、フロートが開いたままになります。
• 差圧が10 psig（0.7 bar）に達した場合、または定期メンテナンスの間隔で、微粒子エレメントを交換してください。275～1,000 scfmのサービス流量では、エレメントの負荷率が比例して高くなるため、より頻繁な点検をお勧めします。
• 凝縮型フィルターの場合、付属の両面差圧計を使用してエレメントの状態を監視してください。差圧計が交換基準圧力低下を示したら、凝縮エレメントを交換してください。
• 1-1/2インチおよび2インチのポートサイズでは、適切なパイプレンチとパイプ継手の取り付け方法を使用してください。アルミニウム製の本体ポートが変形する恐れがあるため、過度のトルクをかけないでください。
• 低温環境（華氏40度以下）では、ボウル内および排水機構内での結露水の凍結を防ぐため、ヒートトレースまたは断熱筐体を設けてください。
• 屋外設置の場合は、適切な筐体または遮蔽物を使用して、ユニットを直射日光や紫外線から保護してください。紫外線はポリカーボネート製のボウルを経年劣化させるため、長期間の屋外使用にはアルミニウム製のボウルを使用してください。

保証とグローバルサポート

ROSS Controlsは、高容量シリーズの全製品に対し、購入日から1年間の保証を提供します。この保証は、材料および製造上の欠陥を対象としています。

ROSS Controlsのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品選定支援、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677にお電話いただくか、rosscontrols.comをご覧ください。

高容量シリーズ全機種の寸法図、流量曲線、および注文の詳細については、rosscontrols.comのROSS Controls製品ページをご覧いただくか、ROSS FRLカタログをダウンロードしてください。
