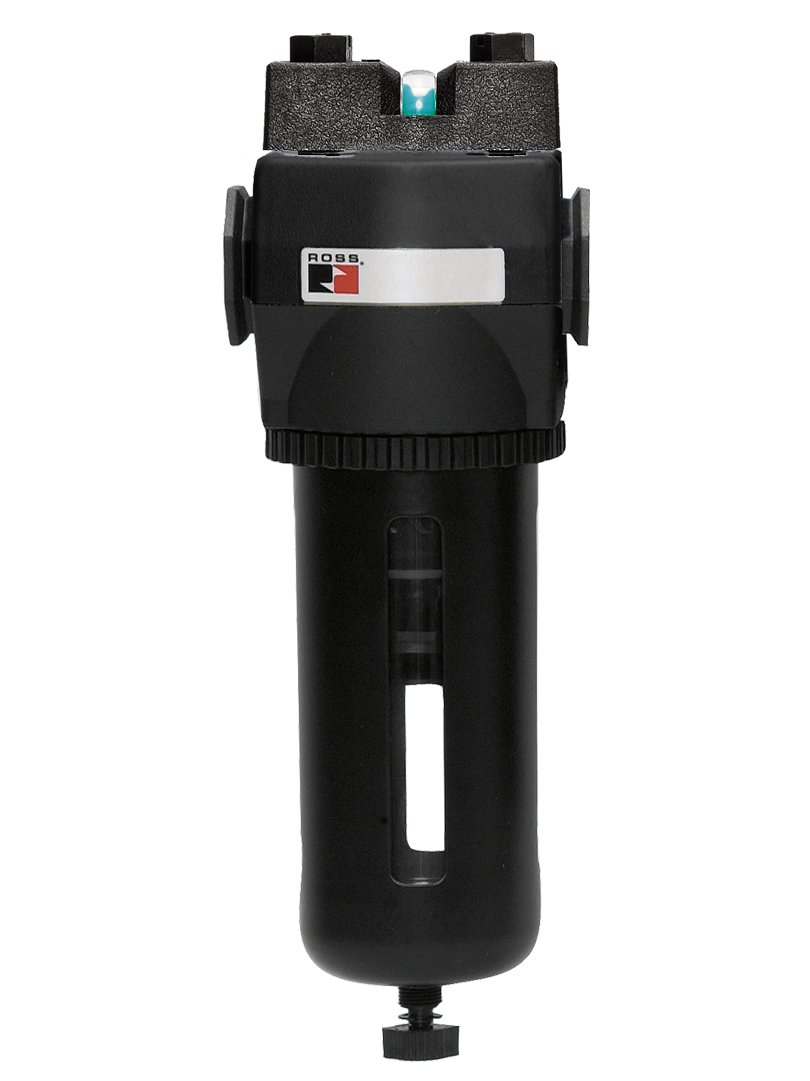

MD4シリーズ ポートサイズ 3/8 ～ 3/4。 158 scfm (4475 l/分) までの流量

製品概要

ROSS Controls MD4 凝集フィルターは、3/8～3/4インチのポートサイズで最大158 scfm（4475 l/分）の流量でエアロゾル除去を必要とする高需要の空気圧システム向けに設計されています。MD4シリーズは、中型MD3シリーズと高容量シリーズの中間の流量範囲を占め、大型機械の空気準備回路、圧縮空気分配サブメイン、および1/2インチポートの凝集フィルターの容量を超える高流量FRLアセンブリの要件に対応します。

MD4シリーズは、0.3ミクロンおよび0.01ミクロンのエレメント定格を持つ凝集フィルター、5ミクロンおよび40ミクロンの汎用粒子フィルター、そして活性炭エレメントを使用した油蒸気除去（吸着）フィルターなど、包括的なろ過プラットフォームを提供します。このプラットフォームレベルの製品ファミリーにより、エンジニアは同じモジュール式製品ラインからすべてのろ過段階を指定でき、粒子フィルター、凝集フィルター、吸着フィルターの各段階において、一貫した物理的寸法、接続互換性、およびメンテナンス手順を維持できます。

ボウルオプションには、最大150 psig（10 bar）の運転圧力での目視検査が可能なスチール製飛散防止ガード付き高強度ポリカーボネート製ボウルと、最大200 psig（14 bar）の高圧および最大175°F（80°C）の温度に対応する透明ナイロン製サイトグラス付きアルミニウム製ボウルがあります。拡張アルミニウム製ボウルは、凝縮水発生量の多いシステム向けに液体貯蔵容量を増やします。手動、自動内部フロート、自動外部ドレンなど、複数のドレン構成により、システムの凝縮水管理要件に合わせて柔軟に対応できます。

コネクテッドファクトリー用途向けに、MD4シリーズはリードスイッチ搭載の差圧計オプションを提供しており、遠隔で要素変化信号を生成し、PLCシステムやCMMSプラットフォームと統合して自動保守スケジューリングを実現します。この機能は、インダストリー4.0の製造環境における予知保全戦略をサポートします。

主なエンジニアリング機能

• 流量158 scfm (4475 l/min) - 3/8～3/4ポートサイズ範囲のROSS凝縮フィルターの中で最高の流量容量を持ち、小型シリーズよりも低い圧力損失で、大型機械回路、マルチアクチュエータマニホールド、および分配サブメイン空気処理をサポートします。
• 0.3ミクロンおよび0.01ミクロンのエレメントオプション- ホウケイ酸ガラス繊維凝集エレメントは、一般的な産業用エアロゾル除去用の0.3ミクロンと、計測機器や高感度プロセス用途に適したほぼ油分を含まない空気品質を実現する0.01ミクロンが用意されています。
• 油蒸気除去（吸着）フィルターバリアント- MD4プラットフォームの活性炭吸着フィルターは、凝集段階後の残留炭化水素蒸気を除去し、同じモジュール形状でエアロゾル相と蒸気相の両方にわたる包括的な油除去を実現します。
• 複数の排水構成- 手動排水、自動内部フロート排水、自動外部排水のオプションが用意されており、各設置場所の凝縮水量とメンテナンススケジュールに合わせて、正確な凝縮水管理が可能です。
• ポリカーボネート製およびアルミニウム製ボウルオプション- 高強度ポリカーボネート製ボウルは、スチール製の飛散防止ガードを備え、最大150 psig (10 bar) の圧力での目視検査に対応します。透明ナイロン製サイトグラスを備えたアルミニウム製ボウルは、最大200 psig (14 bar) の圧力と最大175ºF (80ºC) の温度に対応します。
• リードスイッチオプション付き差圧計- 標準の差圧計は、要素の状態を視覚的に監視できます。オプションのリードスイッチ式差圧計は、PLCとの統合や自動メンテナンスアラートのために、要素の変化を遠隔で検知する信号を生成します。
• モジュール式およびインライン式取り付け- ポートブロックカップリングキットを介してMD4シリーズのレギュレーターおよびルブリケーターと完全なモジュール互換性を実現。直接ライン統合のためのインラインパイプねじ込み式取り付けもサポート。
• 拡張ボウルオプション- 拡張アルミニウムボウルバージョンは、結露水の貯蔵容量を9オンス（270ml）から15オンス（450ml）に増やし、高湿度または結露の多い環境での排水間隔を長くします。
• 亜鉛ダイキャストボディ- 亜鉛ダイキャストボディは、高い構造剛性、精密なモジュラーポートブロックのシール面、および3/8～3/4ポートのねじ込み接続に対する信頼性の高いねじの完全性を提供します。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

大型機械およびプロセス機器

• 大型空気圧式マシニングセンター向けに、単一の使用点から20～50個のアクチュエータに空気を供給するための空気供給システム。3/4インチのポートと158 scfmの容量により、総需要に対応しつつ、配管システムにおける圧力損失を最小限に抑えます。
• 製造工場における圧縮空気のサブメインろ過では、個々の機械グループに専用の凝縮フィルターが設置され、メインコンプレッサーシステムから発生するオイルの持ち越しから局所的な分配回路を保護します。
• 大口径空気圧シリンダー、ダイヤフラムアクチュエータ、空気圧プレスなど、大容量アクチュエータの迅速なシリンダー充填要求を満たすために高流量が必要とされる機器向けの空気供給システム。

自動車および重工業

• トランスファープレスおよびスタンピングラインの空気圧準備では、3/4ポート接続と100 scfmを超える流量が一般的であり、汚染された空気は往復運動する空気工具、シリンダー、および制御弁の摩耗を加速させます。
• エンジン組立およびパワートレイン製造における、トルクツール、空気圧プレス、空気圧駆動式試験治具など、高流量かつ清浄な空気が同時に必要とされる機器のための空気供給設備。
• シャーシおよび最終組立ラインの空気処理工程では、サイクルレートが高くアクチュエータの容積が大きいため、中型凝縮フィルターシリーズの処理能力を超えるピーク空気需要が発生します。

食品、飲料、医薬品

• 大容量の充填、包装、および殺菌装置における高流量空気供給。3/4ポート接続により、単一の空気供給ステーションから複数の空気圧サブ回路に空気を供給します。
• 食品・飲料加工における、油分で汚染された空気が食品安全違反を引き起こす可能性がある、定置洗浄（CIP）作動バルブおよび空気圧攪拌システムへの圧縮空気供給。
• 医薬品製造における多段階空気浄化は、MD4凝集フィルターと活性炭吸着器を組み合わせることで、高流量時でもISO 8573-1クラス1の油分含有量を達成する。

梱包と物流

• 高速パレタイジング、ストレッチ包装、コンテナハンドリングシステムなど、大型の空気圧式グリッパー、クランプ、回転アクチュエータを使用するシステムでは、中型フィルターでは対応できない高流量で清浄な空気処理が必要となる。
• 配送センターにおける空気圧コンベア、ブローオフステーション、仕分けシステム用の空気供給準備。これらのシステムでは、3/4ポートの分岐管がコンベアラインに沿って配置された空気圧コンポーネント群に空気を供給します。

石油・ガス・化学処理

• プロセススキッドや制御盤における計装用空気の準備。これらの場所では、3/4インチポートの分岐管から複数のポジショナー、ソレノイドバルブ、空気圧計器に空気が供給され、空気品質仕様ではサブミクロンエアロゾルの除去が要求される。
• 空気圧作動式プロセス制御弁および安全計装システムアクチュエータ用の圧縮空気供給装置。清浄で乾燥した空気がプロセス安全要件であり、200 psigの金属製ボウル定格は高圧計装空気システムに対応します。

注文と型番構成

ボウルコード：53P = ポリカーボネート（9オンス/270ml）；53M = 標準金属/アルミニウム（9オンス/270ml）；53E = FRL 組み合わせの拡張金属フィルターボウル（9オンス/270ml）と拡張潤滑ボウル（15オンス/450ml）。

素子の解像度：ご注文時にご指定ください（標準0.3ミクロン、オプション0.01ミクロン）。

排水方式：手動、自動内部フロート式、自動外部排水式が選択可能です。排水方式は型番の末尾コードで指定してください。

PLCとの統合用にリードスイッチ式差動計オプションをご用意しております。ご注文時にご指定ください。

ポートサイズ接尾辞コード：3/8 = サイズコード3、1/2 = サイズコード4、3/4 = サイズコード5。型番の構造の詳細については、ROSS Controls社にお問い合わせください。

BSPP（G）ネジポートについては、該当するモデル番号の接頭辞についてROSS Controls社にお問い合わせください。

関連製品およびアクセサリー

• MD3シリーズ凝集フィルター- 1/4～1/2インチのポートサイズに対応し、最大流量125 scfmの低流量MD3凝集フィルター。MD4と同じモジュール式プラットフォームアーキテクチャを採用しています。https ://www.rosscontrols.com/en/series/81-md3-series
• 84 高容量シリーズ凝縮フィルター- 1-1/4～2インチのポートサイズに対応する、最大流量1000 scfmの超高流量凝縮フィルター。大型主空気供給のろ過に最適です。https ://www.rosscontrols.com/en/series/84-high-capacity-series
• MD4シリーズ標準フィルター- 上流側前処理用MD4モジュラープラットフォームの5ミクロンおよび40ミクロン汎用フィルター。https ://www.rosscontrols.com/en/categories/40-filters
• MD4シリーズ圧力調整器および潤滑器- MD4モジュール式組立プラットフォームを採用した圧力調整器および潤滑器。シリーズ凝縮フィルターと互換性があります。https ://www.rosscontrols.com/en/categories/44-filter-regulator-and-lubricator
• 凝縮フィルターエレメント R-A115-117 - MD4シリーズ標準ボウル型凝縮フィルター用の0.3ミクロンホウケイ酸ガラス繊維交換エレメント。https ://www.rosscontrols.com/en/series/83-md4-series

よくある質問（FAQ）

Q：MD4シリーズの最大流量容量はどれくらいですか？

A：最大流量は、入口圧力100 psig（6.9 bar）で158 scfm（4475 l/分）です。これは、ポートサイズが3/8～3/4インチのROSS製凝縮フィルターの中で最高の流量であり、MD3シリーズの125 scfm、フルサイズおよびミッドサイズシリーズの100 scfmを上回ります。

Q：MD4はMD3シリーズとどのように違うのですか？

A： MD4シリーズは3/8～3/4インチのポート接続に対応し、最大流量158scfmを実現します。一方、MD3シリーズは1/4～1/2インチのポートサイズに対応し、最大流量は125scfmです。どちらも同じモジュール式プラットフォームを採用しており、それぞれのサイズファミリー内で互換性のあるボウルタイプ、エレメント構成、およびアクセサリを備えています。システム配管サイズが3/8～3/4インチで、MD3シリーズよりも大きな流量が必要な場合は、MD4シリーズが適切な選択肢となります。

Q：ボウルの容量はどれくらいですか？

A：標準のポリカーボネート製ボウルと標準のアルミ製ボウルは、容量が9オンス（270ml）です。拡張アルミ製ボウルは15オンス（450ml）の容量があります。拡張ボウルを使用することで、高湿度または結露の発生量が多いシステムにおける手動排水作業の頻度を減らすことができます。

Q：MD4シリーズには、オイル蒸気除去フィルターは搭載されていますか？

A：はい。MD4プラットフォームには、0.01ミクロンの凝集ステージの下流に残留炭化水素蒸気を除去するための活性炭吸着フィルターのバリエーションがあります。これを直列に設置すると、凝集フィルターがエアロゾル状の油を除去し、活性炭吸着器が気相炭化水素を除去することで、デリケートな用途における包括的な油除去を実現します。

Q：MD4シリーズの金属製ボウルの最大耐圧性能はどれくらいですか？

A：アルミニウム（金属製）製のボウルは、自動および手動のドレン構成の両方において200 psig（14 bar）の定格圧力を持ち、産業用計装空気およびユーティリティ圧縮空気システムの大部分をカバーします。

Q：差動計のリードスイッチでPLCアラームをトリガーすることはできますか？

A：はい。オプションのリードスイッチ式差圧計には、エレメントの差圧がエレメント交換閾値に達すると作動する磁気リードスイッチが内蔵されています。このスイッチは無電圧接点出力を備えており、PLCのデジタル入力に直接配線することで、CMMSシステムにおいてエレメント交換アラームや作業指示を生成できます。

Q：MD4シリーズでは、どのような交換用部品が使用されていますか？

A：標準ボウル用：R-A115-117（0.3ミクロン）またはR-A115-117E8（0.01ミクロン）をご注文ください。拡張ボウル用：R-A115-118（0.3ミクロン）またはR-A115-118E8（0.01ミクロン）をご注文ください。標準ボウル用と拡張ボウル用は長さが異なるため、互換性はありません。

Q：MD4は屋外設置に適していますか？

A： MD4シリーズは、定格周囲温度範囲内であれば屋外に設置できます。液冷による凍結防止が必要な場合、華氏125度（摂氏52度）以上または華氏40度（摂氏4度）以下の温度では、金属製ボウルオプションを指定してください。寒冷地では、ボウルとエレメント内で氷が形成されるのを防ぐため、上流側のエアドライヤーの露点が十分であることを確認してください。

Q: MD4はモジュール式のFRLアセンブリをサポートしていますか？

A：はい。MD4シリーズは、ROSS MD4モジュラーFRLアセンブリシステムにおける凝縮フィルター部品です。互換性のあるポートブロックとカップリングキットを使用してMD4シリーズのレギュレーターおよびルブリケーターに直接接続し、中間配管継手なしでコンパクトな一体型FRLステーションを形成します。

Q：MD4にはどのような排水口の種類がありますか？

A：ドレン構成は、手動ドレン（オペレーター制御）、自動内部フロートドレン（連続自動）、自動外部ドレンの3種類があります。適切なドレンタイプは、凝縮水の蓄積速度、メンテナンスの容易さ、およびシステムが一時的なドレン開放イベント（これにより下流側に短時間の圧力変動が生じる）に耐えられるかどうかによって決まります。

Q：MD4シリーズにはどのようなシールが使用されていますか？

A：シール材はニトリルエラストマー製で、定格温度範囲全体にわたって圧縮空気および石油系コンプレッサーオイルに対応しています。ボウルリングはナイロン製です。ニトリル以外のシール材が必要な用途については、ROSS Controls社までお問い合わせください。

Q：MD4フィルターのボウルオプションごとの重量はどれくらいですか？

A：ポリカーボネート製または標準アルミニウム製のボウルを使用した場合、MD4凝縮フィルターの重量は約2.13ポンド（0.97kg）です。拡張アルミニウム製ボウルを使用した場合、重量は約2.31ポンド（1.05kg）に増加します。これらの重量はフィルターユニット単体の重量であり、FRLモジュールアセンブリにはレギュレーターと潤滑装置の重量が加算されます。

設置およびメンテナンスに関するガイドライン

• ボウルを下向きにして垂直に設置してください。MD4シリーズは、流量とポートサイズが大きいため、発生する凝縮水の量が多くなり、適切な重力排水方向が必要となります。
• 自動排水モデルの場合、自動排水が確実に作動するように、フィルター入口のシステム圧力が最低30 psig（2 bar）以上であることを確認してください。初期起動時に凝縮水の蓄積がないか監視し、排水が正常に作動していることを確認してください。
• MD4凝集フィルターの前に、5ミクロンまたは40ミクロンのプレフィルターを設置し、凝集エレメントを早期に詰まらせる可能性のある固体粒子状汚染物質を除去してください。
• モジュール式FRLアセンブリでは、ROSS MD4カップリングキットとポートブロックを使用し、規定のボルト締め付けトルクを適用してください。MD4が扱う流量が高い場合、締め付けトルク不足のカップリングからのジョイント漏れがより顕著になります。
• 初期運転中は差圧計を監視し、エレメント交換間隔を設定してください。高流量システムでは、エレメントを通過する流速が高くなるため、汚染された空気環境ではエレメントの負荷が早くなる可能性があります。
• 延長ボウルを設置する場合は、追加されたボウルの長さが、床面の障害物、メンテナンス用アクセスパネル、またはフィルターアセンブリの下にある隣接する配管と干渉しないことを確認してください。
• PLCに組み込むためのリードスイッチ式差動計を指定する際は、配線を行う前に、スイッチの電圧および電流定格がPLCデジタル入力モジュールの仕様と一致していることを確認してください。
• エレメントまたはボウルの整備を行う前に、フィルターの圧力を抜き、圧縮空気供給源から切り離してください。金属製ボウルモデルは耐圧性能が高いため、小型シリーズよりも蓄積エネルギーが大きくなっています。開封前に必ず圧力がゼロであることを確認してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677 (1-800-GET-ROSS)にお電話いただくか、rosscontrols.comをご覧ください。

技術サポートは1-888-TEK-ROSSでご利用いただけます。アプリケーションエンジニアリングサポートや交換部品の特定についてご相談ください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/83-md4-series
