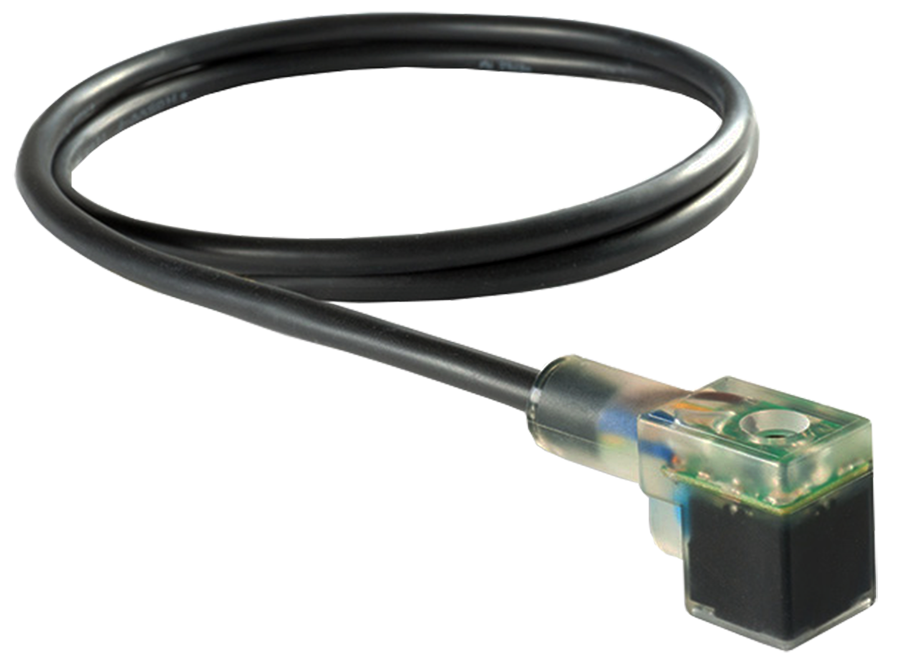

配線済み電気コネクタ バルブソレノイド用

製品概要

ROSS Controlsは、DIN EN 175301-803規格に準拠したROSSソレノイドバルブコイルで使用するための、工場で配線済みの電気コネクタアセンブリで構成されています。91シリーズのコネクタ単体製品とは異なり、このシリーズの製品は、工場で終端処理されたケーブルを備えた完全な配線済みアセンブリとして納品され、バルブソレノイドや制御システムの配線に直接接続できるようになっています。

本シリーズの配線済みコネクタは、DIN EN 175301-803規格のフォームA、フォームB、およびフォームCに準拠して製造されており、ROSSソレノイドの接続タイプ全種類に対応しています。標準ケーブル長は、フォームAとフォームBが2メートル（6.5フィート）、フォームCは2メートルと3メートルの2種類が用意されています。ケーブルには、18AWGの電線が使用されています。

照明付きバージョンには、コネクタに通電すると点灯するLEDインジケーターが搭載されており、ソレノイドの作動状態を視覚的に即座に確認できます。照明付きモデルは、24VDC、120VAC、および230VACシステムに対応しており、技術者は追加の試験機器を使用することなく、試運転時や定期メンテナンス時に離れた場所からバルブの切り替え状態を確認できます。

本シリーズは、21シリーズ、27シリーズ、インラインポペットバルブ、ベースマウントスプールバルブ、LOXロックアウトバルブなど、ROSS社の主要なバルブファミリーすべてに対応しています。DMシリーズのダブルバルブおよびSV27/RSeシリーズの安全弁ステーションには、93シリーズのマルチケーブル配線キットが付属しており、適切なマルチコンダクターアセンブリを提供します。

主なエンジニアリング機能

• 工場で配線済みの18ゲージケーブル- すべてのコネクタには、工場で接続および終端処理された18AWGケーブルが標準の2メートル（6.5フィート）または3メートルの長さで付属しており、現場での終端処理ミスをなくし、設置時間を短縮します。
• フォームA、B、Cの対応範囲- 製品ラインナップ全体が、DIN EN 175301-803のフォームA（標準大型ボディ）、フォームB（代替方向）、およびフォームC（サイズ0およびコンパクトバルブ用の小型コンパクトボディ）に対応しています。
• LED照明付きバージョン- 24 VDC、120 VAC、および230 VACに対応したLEDインジケーター付きバージョンは、バルブごとの通電状態を視覚的に表示し、試運転時および故障診断時のトラブルシューティング時間を短縮します。
• 複数のコード径に対応 - フォームA配線済みコネクタは、設置場所のコードグリップとコンジットフィッティングの仕様に合わせて、6mmと10mmのコード径でご用意しています。
• グローバルな電圧互換性- 24 VDC（Wサフィックス）、120 VAC（Zサフィックス）、および230 VAC（Yサフィックス）に対応した照明付きコネクタをご用意しており、北米およびヨーロッパの産業規格電圧をカバーしています。
• 小型バルブ用コンパクトフォームC - 5mmコード（ショートケーブル）と8mmコード（3メートルケーブル）のフォームC配線済みコネクタは、ROSSサイズ0およびその他の小型バルブのコンパクトなソレノイド開口部に対応します。
• 直接プラグ接続- 工場で取り付けられた成形ストレインリリーフ付きケーブルは、端子台または制御システムのI/Oに直接接続できるフライングリードで終端されており、中間スプライスや接続は不要です。
• サージサプレッサとの互換性はありません。バルブソレノイドへの直接接続用に設計されています。配線経路にサージサプレッサデバイスを使用すると、ソレノイドの非作動応答時間が長くなるため、これらのコネクタでは使用しないでください。
• IP65対応アセンブリ- フォームAの配線済みコネクタと適切に接続されたコードグリップにより、正しく取り付けられた場合、バルブソレノイド接続部でIP65のシール性能が維持されます。
• 標準化された型番- 電圧サフィックスコード（-Wは24VDC、-Zは120VAC、-Yは230VAC）を使用した一貫した型番構造により、電圧が混在する大規模設備における発注と在庫管理が簡素化されます。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

工作機械および金属加工

• ソレノイドバルブで制御される複数の空気圧軸を使用するCNC加工センター。6mmコード付きの配線済みフォームAコネクタが、モーションコントロールケーブルと並んでケーブルトレイを通って配線され、工場で取り付けられたリード線は、機械制御盤内のI/O端子台に直接接続されます。
• 自動工具交換装置およびワーク保持治具において、ソレノイドバルブコネクタは、工具交換シーケンス中またはパレット搬送作業中に繰り返し接続サイクルに耐える必要がある。
• 工作機械の冷却液および潤滑システム用ソレノイドバルブ。IP65規格の配線済みコネクタにより、金属切削液の飛沫環境下でも侵入保護性能を維持します。

自動車組立ライン

• ソレノイドバルブアレイを備えた、ホワイトボディ溶接治具およびクランプステーション。6mm径のコードを備えた720K77-W照明付きコネクタが一般的に採用されており、ライン技術者が治具を目視で確認し、トラブルシューティング中に通電されていないクランプを即座に特定できるようになっています。
• 塗装工場のコンベアシステムや塗装ブースの空気圧アクチュエータでは、非金属製のコネクタ本体が、金属部品を腐食させる塗料の飛散や溶剤蒸気に耐性があります。
• 最終組立ラインで使用される空気圧工具およびトルクレンチでは、配線済みのコネクタの耐久性が、生産ライン機器の高いサイクルカウント要件に適合します。

包装および資材取り扱い

• 10Hzを超える周波数で動作するソレノイドバルブを備えた高速包装ラインでは、配線済みのコネクタ設計により、経年劣化による振動で故障する可能性のある現場配線接続部が不要になります。
• パレタイジングシステムやコンベアシステムでは、ほとんどの機械フレーム構成において、標準的な2メートルのケーブル長で中間接続なしに制御ジャンクションボックスに到達できます。
• 230 VACのソレノイドバルブ接続を必要とするストレッチ包装およびフィルム切断システムには、-Yサフィックスの付いた照明付きコネクタが使用されます。

水処理および化学処理

• バルブアイランドやプロセス制御盤など、個々の電磁弁コネクタが屋外または部分的に密閉された筐体内で結露や湿気に耐える必要がある箇所。
• IP65規格に準拠した配線済みコネクタにより、電磁弁接続部における腐食や短絡の原因となる湿気の侵入を防ぐ、薬品注入システム。
• 高湿度環境下で断続的な洗浄にさらされる下水処理施設において、電磁弁が送風機やアクチュエータを制御する。

エネルギー・公益事業

• ROSSインラインポペットバルブソレノイドは、温度変化や湿気にさらされる現場設置型筐体内で信頼性の高い電気接続を必要とする、ガス配給およびパイプライン制御用途に適しています。
• タービンバイパスおよび冷却システム管理に空気圧制御弁を使用する発電設備では、点灯式コネクタにより、巡回中のオペレーターが弁の状態を視覚的に確認できる。
• 変電所の空気圧機器制御装置では、標準化されたDINコネクタインターフェースにより、文書作成とスペアパーツの在庫管理が簡素化されます。

一般的なメンテナンスと改修

• 配管や機械構造からバルブを取り外すことなく、設置済みのROSSソレノイドバルブの損傷したコネクタを交換できます。工場で配線済みの設計により、現場で配線する交換部品と比較して、一貫した配線品質が維持されます。
• 予知保全プログラムの一環として、既存の設備を非点灯コネクタから点灯コネクタにアップグレードし、診断機能を向上させる。
• 混合バルブ設備における電気接続の標準化を図るため、すべてのソレノイド接続を単一のコネクタファミリーとケーブル径に変換し、スペアパーツ管理を簡素化する。

注文と型番構成

バルブのソレノイドコイルの接続タイプに応じて、フォームA、B、またはCを選択してください。フォームAは、ROSSバルブシリーズの大部分で使用されています。

照明付きコネクタの場合は、電圧サフィックスを指定してください。-W = 24 VDC、-Z = 120 VAC、-Y = 230 VAC。コネクタ本体は同一で、LED回路のみが異なります。

フォームA 6mmコード（721K77 / 720K77-W / 720K77-Z）は、ROSS 21シリーズおよびインラインポペットバルブで最も一般的な配線済みコネクタです。

フォームAの10mmコード（371K77 / 383K77-W / 383K77-Z）は、より大型のケーブル管理システムや配管継手で、より太いコード径が必要な場合に使用されます。

フォームC 5mmコード照明付きコネクタ（2476K77-W / 2476K77-Z）は、スペースが限られており、5mmケーブルしか収容できない小型バルブソレノイド用です。

これらのコネクタにサージサプレッサを直列に接続しないでください。サージサプレッサを使用すると、ソレノイドの非作動時間が長くなります。

DM2シリーズ、M35、SV27、およびRSeバルブステーション向けには、93シリーズの組み立て済み配線キットが用意されており、これらのバルブタイプ専用に設計された完全なマルチケーブルアセンブリを提供します。

関連製品およびアクセサリー

• 91シリーズ電気コネクタ- 91シリーズには、コネクタ単体、電線管接続用、および配線済みのDIN EN 175301-803コネクタが含まれており、すべてのROSSソレノイドバルブタイプに対応しています。https ://www.rosscontrols.com/en/series/91-electrical-connectors
• 93シリーズ配線キット（組み立て済み） - DMシリーズ、M35、SV27、RSeシリーズのバルブステーション用マルチケーブル配線アセンブリ。ソレノイドおよびステータスインジケータ接続部を含む。https ://www.rosscontrols.com/en/series/93-preassembled-wiring-kits
• 21シリーズ インラインポペットバルブ- DIN EN 175301-803フォームAコイル接続を使用するプライマリバルブシリーズ。シリーズ配線済みコネクタと互換性があります。https ://www.rosscontrols.com/en/series/2759-lowhigh-temperatures-din-m12-connection-21-series
• 95シリーズ機械式圧力スイッチ- 91/シリーズのDIN EN 175301-803フォームAコネクタを使用した電気エネルギー放出検証スイッチ。https ://www.rosscontrols.com/en/series/95-mechanical-pressure-switches
• 90シリーズ排気サイレンサー- ソレノイドバルブコネクタアセンブリと併せてよく指定される、空気圧式排気騒音低減サイレンサー。https ://www.rosscontrols.com/en/series/90-silencers

よくある質問（FAQ）

Q: シリーズ配線済みコネクタと91シリーズコネクタの違いは何ですか？

A: 91シリーズには、配線済みのコネクタアセンブリと、電線管を使用した現場配線用のコネクタのみのバージョンの両方が含まれています。このシリーズは、ケーブルが取り付けられた工場配線済みのアセンブリを具体的に指しています。実際には、両方のシリーズで同じ配線済みコネクタの型番が使用されています（例：721K77は両方に存在します）。また、91シリーズには、配線済みコネクタのみのシリーズにはない、電線管接続用コネクタ（723K77、724K77-W/Z）とコネクタのみのバージョン（937K87、372K77）も含まれています。

Q：標準ケーブルの長さが2メートルしかないのはなぜですか？

A：標準の2メートル長は、制御ジャンクションボックスまたは端子台から6フィート以内に設置される機械取り付け型ソレノイドバルブのほとんどの用途に十分です。より長い配線が必要な場合は、フライングリード端子を使用して現場のジャンクションボックスまたは端子台に接続し、そこから適切なサイズの制御ケーブルをパネルまで接続します。

Q：6mmコードと10mmコードのフォームA配線済みコネクタは、電気的に同一ですか？

A：はい。6mmコード（721K77）と10mmコード（371K77）のフォームA配線済みコネクタは、どちらも電気的に同一の18ゲージアセンブリです。唯一の違いはコードの外径で、これによりコードグリップ金具やケーブル管理用ハードウェアとの互換性が決まります。

Q：ケーブルの長さをカスタマイズして注文できますか？

A：標準在庫品の長さは、フォームAとフォームBが2メートル、フォームCが2メートルまたは3メートルです。特注の長さについては、ROSS Controlsに直接お問い合わせください。または、標準配線済みコネクタのリード線を、機械の端子台で適切なケーブルとコネクタを使用して延長することも可能です。

Q：照明付きコネクタにはどのような色のLEDが使用されていますか？

A： ROSSの照明付きコネクタは通常、ソレノイドが通電されると点灯する赤色または琥珀色のLEDインジケーターを使用しています。LEDの色は、診断目的で機械全体にわたって十分な視認性を提供します。最新のモデルとインジケーターの色については、ROSSにお問い合わせください。

Q：フォームC用の230VAC照明付きコネクタはありますか？

A： 24VDCおよび120VAC用のフォームC照明付き配線済みコネクタをご用意しております。230VAC用のフォームCコネクタについては、ROSS Controlsまでお問い合わせの上、現在の在庫状況をご確認ください。

Q：配線済みのコネクタでは、フライングリードはどのように識別されますか？

A： 18ゲージの配線済みコネクタのリード線は、通常、絶縁体の色で識別されます。一般的な割り当てとしては、黒と黒の線がコイル電圧を伝送し（交流の場合はどちらでも可）、緑/黄色の線が保護アースです。ご注文いただいたモデルの具体的な配線色については、コネクタのデータシートを参照してください。

Q：配線済みのコネクタは、爆発性雰囲気や危険区域で使用できますか？

A：標準シリーズの配線済みコネクタは、ATEXまたはNEC Division 1の認証を取得していません。危険場所での使用には、防爆型ソレノイドバルブのオプションについてROSS Controls社にお問い合わせください。適切なバルブハウジングを備えた危険区域で標準コネクタを使用する場合は、別途コンジットシールと危険場所配線方法が必要です。

Q：配線済みケーブルの曲げ半径の要件は何ですか？

A：ケーブルの曲げ半径は、コード外径の少なくとも10倍以上を維持してください。6mmコードの場合、最小曲げ半径は60mm（約2.4インチ）です。これより急な曲げは、成形された応力緩和箇所で導体絶縁体にストレスを与え、ケーブルの早期故障の原因となる可能性があります。

Q：誤ってフォームAコネクタをフォームBバルブに取り付けてしまった場合はどうなりますか？

A：コネクタには、誤接続を防ぐための物理的なキーが設けられています。フォームAコネクタはフォームBのコイル開口部には嵌合せず、その逆も同様です。コネクタの取り付け時に抵抗を感じた場合は、無理に接続するのではなく、フォームタイプを確認してください。

Q：これらのコネクタはROSS社製以外のソレノイドバルブにも互換性がありますか？

A：はい。本シリーズのコネクタは、DIN EN 175301-803の寸法要件に準拠しており、同じ規格に適合する形状のソレノイドバルブコイルであればどれでも互換性があります。形状タイプと、コネクタコードのグリップ径が使用するケーブルと一致していることを確認してください。

Q：これらのコネクタが流せる最大ソレノイド電流はどれくらいですか？

A：標準的な工業用定格の18AWG電線は、2メートルのケーブルで連続約6アンペアまでのソレノイド電流に適しています。ROSSソレノイドコイルは通常0.1～0.5アンペアの電流を消費します。バルブのデータシートで実際のソレノイド電流を確認し、それが導体の容量範囲内であることを確認してください。

設置およびメンテナンスに関するガイドライン

• ご注文前に、バルブのデータシートまたは銘板からソレノイドコネクタの形状（A、B、またはC）をご確認ください。形状は物理的にキーで区別されており、互換性はありません。
• 配線済みのケーブルは、急な曲がり、ねじれ、機械の端との摩擦を避けるように配線してください。ケーブルの曲げ半径は、コード直径の最低10倍にしてください。
• ソレノイドコイルの極性表示に従って、リード線を制御システムのI/O端子台に接続してください。ACコイルの場合は極性は重要ではありませんが、DCコイルの場合はコイルの損傷を防ぐため、正しい極性で接続してください。
• 振動が発生しやすい環境では、ケーブルの動きによるコネクタ本体へのストレスを防ぐため、ケーブルを12インチ（約30cm）以下の間隔で固定してください。
• 洗浄環境や湿度の高い環境下でIP65の防水性能を維持するため、コードグリップがケーブルジャケットにしっかりと固定されていることを確認してください。
• 設置後、制御出力に電源を投入し、バルブのインジケーターが点灯することを確認することで、LEDの動作を確認してください（照明付きバージョンの場合）。
• 狭い配管内で3メートル長のフォームC配線済みコネクタを使用する場合は、長いケーブルによって余分なたるみが生じ、挟まれたり折れ曲がったりしないように注意してください。

保証とグローバルサポート

ROSS Controlsは、すべてのシリーズの配線済みコネクタに対し、購入日から1年間の保証を提供します。この保証は、材質および製造上の欠陥を対象としています。

技術サポートは、カスタマーサービス（1-800-GET-ROSS）、テクニカルサービス（1-888-TEK-ROSS）にてご利用いただけます。

91/シリーズの完全なデータシート、バルブタイプ別のコネクタ相互参照、およびオンライン注文については、rosscontrols.comをご覧ください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/92-prewired-electrical-connectors
