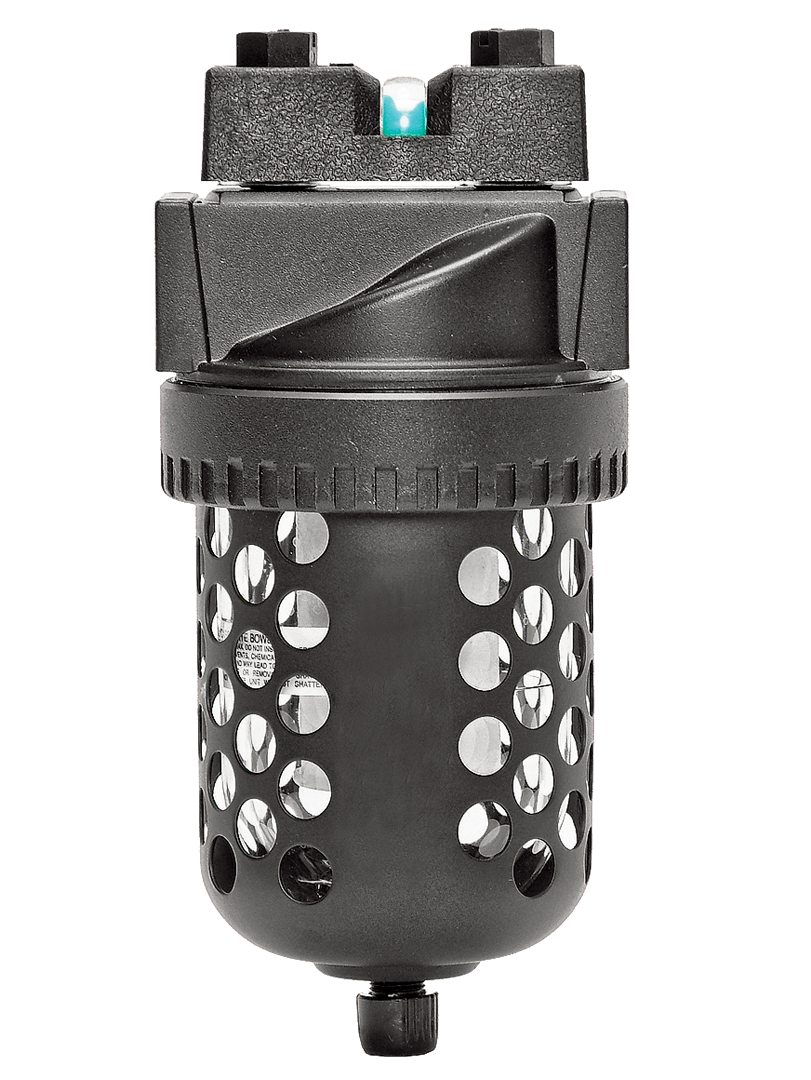

フルサイズシリーズ ポートサイズ 1/4 ～ 1/2。 100 scfm (2832 l/分) までの流量

製品概要

ROSS Controlsのフルサイズ凝集フィルターは、1/4～1/2ポートの空気圧システムにおいて、最大100 scfm（2832 l/分）の流量でエアロゾルを確実に除去します。標準の0.3ミクロン凝集エレメント、またはオプションの0.01ミクロン超微細エレメントを選択可能なフルサイズシリーズは、圧縮空気ラインから液体の水とエアロゾルオイルを除去し、下流の空気圧バルブ、シリンダー、計器、プロセス機器を汚染による故障から保護します。

本シリーズは、さまざまな環境条件や圧力要件に合わせて、3種類のボウル構成から選択できます。高強度ポリカーボネート製ボウルは、スチール製の飛散防止ガードを備え、最大150 psig（10 bar）の運転圧力で液面レベルの目視確認と衝撃保護の両方を実現します。透明ナイロン製サイトグラス付きの亜鉛製ボウルは、サイトグラスの利便性を備えた、より高圧に対応した金属製ボウルです。金属製ボウルの拡張バージョンは、結露の多い環境向けに液体貯蔵容量を増やします。

モジュール式とインライン式の両方の取り付け構成に対応しています。モジュール式設置の場合、本シリーズはROSSポートブロックアセンブリを介してフルサイズシリーズのレギュレータおよびルブリケータに直接接続され、中間配管継手が不要となり、コンパクトな一体型FRLステーションが構築されます。亜鉛製の本体構造により、繰り返し加圧サイクルにおいても信頼性の高いモジュール式ポートブロック接続に必要な構造的剛性が確保されています。

シリーズ全モデルの凝縮フィルターに標準装備されている差圧計により、保守担当者はフィルターを直接目視検査することでエレメントの負荷状況を把握でき、固定時間間隔ではなく状態に基づいたエレメント交換スケジュールを立てることが可能になります。自動および手動の排水構成が用意されており、各設置場所の凝縮水管理要件に対応できます。

主なエンジニアリング機能

• 0.3ミクロン凝集エレメント（0.01ミクロンオプション付き） - 標準の0.3ミクロンホウケイ酸ガラス繊維エレメントは、エアロゾル中の油分と液体の水を除去します。オプションの0.01ミクロンエレメントを使用することで、計測機器、医薬品、食品グレードの用途において、ほぼ油分を含まない空気品質を実現します。
• ポリカーボネート製ボウルにスチール製破片ガード付き - ポリカーボネート製ボウルには、衝撃や過圧が発生した場合にボウルの破片が飛散するのを防ぐ一体型のスチール製破片ガードが備わっており、標準的な透明ボウルよりも高い安全性を確保します。
• ボウル構成オプションは3種類。高強度ポリカーボネート製（スチール製飛散防止ガード付き、標準仕様、最大150psig）、亜鉛製ボウル（透明ナイロン製サイトグラス付き、金属製、最大200psig）、液体貯蔵容量を増やすための拡張型金属製ボウル。
• 差圧計- フルサイズシリーズのすべての凝縮フィルターモデルに内蔵された差圧計は、状態に基づいたメンテナンス計画のために、エレメントの状態をリアルタイムで直接監視します。
• モジュール式またはインライン式取り付け- ポートブロックキットを介したフルサイズシリーズのレギュレーターおよびルブリケーターとのモジュール式アセンブリと、空気圧システムの設置トポロジーに合わせた直接インラインパイプねじ込み設置の両方をサポートします。
• 亜鉛製本体構造- ダイキャスト亜鉛製の本体は、優れたねじ山の完全性とモジュラーポートブロックのシール面品質を提供し、定格圧力範囲全体にわたって信頼性の高い配管接続と漏れのないモジュラージョイントインターフェースを保証します。
• ポートサイズ1/4～1/2 - 個々の機械回路で一般的な1/4インチ接続から、複数の機械に空気を供給するメインブランチエアドロップで使用される1/2インチ接続まで、中型から大型の産業用空気圧パイプの全範囲をカバーします。
• 自動排水または手動排水- 自動排水は、ハンズフリーで連続的に凝縮水を除去します。手動排水は、オペレーターが直接制御できるため、自動排水の作動が下流の圧力に敏感なプロセスに影響を与える可能性があるシステムに適しています。
• 工業用圧縮空気用ニトリルシール- 標準ニトリルシールは、定格温度および圧力範囲全体にわたって、圧縮空気および石油系コンプレッサーオイルに対して信頼性の高いシール性能を提供します。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

産業オートメーションと製造

• 工作機械やCNC加工センターの空気供給において、汚染された圧縮空気はバルブの固着、シリンダーシールの故障、ワークピースや切削工具の油汚染につながる。
• ロボットセルおよびサーボ空気圧システムの空気準備において、アクチュエータの再現性のある性能を確保し、比例弁内部を微粒子や油による劣化から保護するために、一貫した清浄な空気品質が必要とされる。
• 自動組立ライン向けのモジュール式FRLアセンブリ。フルサイズシリーズは、フルサイズレギュレーターおよびルブリケーターと統合され、標準的な機械パネル筐体内に収まるコンパクトなアセンブリとなっています。

自動車および輸送

• 自動車車体工場の溶接セル、トランスファープレスの空気圧回路、プレスラインの空気圧システムなど、老朽化したコンプレッサー設備からの高レベルの汚染により、堅牢な凝縮型ろ過が求められる圧縮空気処理。
• タイヤおよびホイール組立試験装置、空気圧駆動工具、および漏れ試験スタンド用の空気供給準備。これらの装置では、一貫した試験結果を得るため、また工具の汚染を防ぐために、油分を含まない乾燥した空気が必要となる。

包装および加工

• 1/4～1/2インチのポートサイズが標準的な機械の空気供給接続部をカバーし、100 scfmの定格がアクチュエータの総需要に対応できる、成形充填シール包装機、ラベリングシステム、およびボトル搬送コンベアにおける空気供給の準備。
• 紙、フィルム、ウェブ処理機械において、油分を含んだ空気が製品表面に残留物を付着させる可能性がある場合、エアナイフ、ブローオフシステム、空気圧乾燥ステーションへの圧縮空気供給。
• 化学プラントや材料加工プラントにおけるプロセス機器の空気処理において、金属製ボウルオプションは、厳しい産業環境に必要な圧力および温度性能を提供します。

半導体および電子機器

• 半導体の取り扱い、ウェーハ検査、PCB組立のためのクリーンルーム空気の準備において、0.01ミクロンの要素が、空気が汚染に敏感なプロセス装置に到達する前に微量のエアロゾルを除去します。
• 精密測定および位置決め装置において、空気供給源に油分が含まれているとベアリング表面が汚染され、回転精度が低下する可能性がある場合、空気軸受および空気スピンドルが使用される。

食品・飲料

• 食品加工機械の充填、キャッピング、搬送システムにおける空気処理において、0.01ミクロンのフィルターエレメントが製品接触ゾーンの手前でエアロゾル状の油分を除去する。
• 飲料ディスペンサーおよび炭酸ガス注入システムにおける空気処理。圧縮空気が製品または包装に接触し、食品グレードの空気清浄度要件を満たす必要がある。

注文と型番構成

ボウルのオプション：高強度ポリカーボネート製（スチール製飛散防止ガード付き）（標準仕様）、亜鉛製ボウル（透明ナイロン製サイトグラス付き）（標準仕様または延長仕様）。ご注文時にボウルの種類をご指定ください。

フィルターエレメントの粒度：0.3ミクロン（基本モデルの標準仕様）。0.01ミクロンはオプションで選択可能です。フィルターエレメントの型番が選択したボウルタイプと一致していることをご確認ください。

ポートブロック、カップリングキット、取り付けブラケット、外部自動排水キットなどの付属品は別売りです。

BSPP（G）ネジポートについては、フルサイズシリーズフィルターに適用される型番接頭辞規則について、ROSS Controls社にお問い合わせください。

内部フロート排水オプションが利用可能です。互換性および型番については、ROSS社にお問い合わせください。

関連製品およびアクセサリー

• MD3シリーズ凝縮フィルター- 1/4～1/2インチのポートサイズに対応する高流量凝縮フィルター（125 scfm）。ポリカーボネート製または金属製のボウルを選択可能で、油蒸気除去機能も備えています。https ://www.rosscontrols.com/en/series/81-md3-series
• MD4シリーズ凝縮フィルター- 3/8～3/4インチのポートサイズに対応する大型凝縮フィルター。最大流量158 scfmで、高負荷の空気圧システムに対応します。https ://www.rosscontrols.com/en/series/83-md4-series
• フルサイズシリーズ標準フィルター- 5ミクロンおよび40ミクロンの汎用フィルター（フルサイズ形状）で、凝集ステージ前の前処理フィルターとして使用できます。https ://www.rosscontrols.com/en/categories/40-filters
• 凝縮フィルターエレメント947K77 - フルサイズシリーズ標準ボウル構成用の0.3ミクロン交換用凝縮エレメント。https ://www.rosscontrols.com/en/series_variants/512519-947k77
• フルサイズシリーズFRLコンビネーション- 工場で組み立てられたフィルター、レギュレーター、およびルブリケーターの組み合わせで、完全なフルサイズ空気処理ステーションを実現します。https ://www.rosscontrols.com/en/categories/44-filter-regulator-and-lubricator

よくある質問（FAQ）

Q：フルサイズシリーズとMD3シリーズの凝縮フィルターの違いは何ですか？

A:フルサイズシリーズとMD3シリーズはどちらも同じポートサイズ範囲（1/4～1/2インチ）をカバーしていますが、流量容量とボウル構造が異なります。MD3シリーズはフルサイズシリーズの100 scfmに対し、125 scfmと高い流量を実現しており、手動ドレンモデルでは最大250 psigの金属製ボウル圧力定格が追加されています。フルサイズシリーズは、標準オプションとして特徴的なポリカーボネート製ボウルとスチール製シャッターガードを備え、亜鉛製の本体とアルミニウム製のボウルリングを使用しています。MD3は亜鉛ダイキャスト製の本体を使用し、代替オプションとしてナイロン製シャッターガード付きのポリカーボネート製ボウルを提供しています。

Q: ポリカーボネート製ボウルに付いているスチール製の飛散防止ガードとは何ですか？

A：スチール製シャッターガードは、ポリカーボネート製ボウルを囲む外部金属製ガードです。機械的な衝撃や過圧によってポリカーボネート製ボウルにひび割れや破損が生じた場合、スチール製シャッターガードがボウルの破片を封じ込め、飛散による危険を防ぎます。この安全機能は、フルサイズシリーズのポリカーボネート製ボウル構成に標準装備されています。

Q：このシリーズの最大作動圧力はどれくらいですか？

A：最大作動圧力は、ポリカーボネート製ボウル使用時で150 psig（10 bar）、金属（亜鉛）製ボウル使用時で200 psig（14 bar）です。これらの制限は、自動排水構成と手動排水構成の両方に適用されます。

Q: 標準ボウルと拡張ボウルをフィールド上で切り替えることはできますか？

A：本体とボウルのインターフェースが互換性があれば、ボウルアセンブリは現場で交換できます。ただし、フィルターエレメントもボウルの長さに合わせて交換する必要があります（標準ボウルには標準エレメント947K77または948K77、延長ボウルにはR-A103-160LまたはR-A103-160LE8）。お使いの機種の現場でのボウル交換の互換性については、ROSS Controlsまでお問い合わせください。

質問：ボウルの液体容量はどれくらいですか？

A：標準ボウルの容量は8オンス（240ml）です。拡張ボウルは、湿度の高い環境や高湿度の空気供給システムにおいて、より多くの凝縮水に対応できるよう容量が大きくなっています。

Q：自動排水機能は、作動するために最低限の水圧を必要としますか？

A：はい。内部の自動フロートドレンは、作動するために最低システム圧力（約30 psig / 2 bar）が必要です。この最低圧力を下回るシステムの場合は、凝縮水が適切な間隔で確実に除去されるように、手動ドレンオプションを指定してください。

Q：フルサイズシリーズには、内部フロート排水オプションはありますか？

A：はい、内部フロートドレンオプションをご利用いただけます。フルサイズシリーズの内部フロートドレン構成に対応するモデル番号と動作圧力範囲については、ROSS Controlsまでお問い合わせください。

Q：フルサイズシリーズに必要な交換部品は何ですか？

A：標準ボウル用：0.3ミクロン用は947K77、0.01ミクロン用は948K77をご注文ください。拡張ボウル用：0.3ミクロン用はR-A103-160L、0.01ミクロン用はR-A103-160LE8をご注文ください。標準ボウル用と拡張ボウル用は長さが異なるため、互換性はありません。

Q：差圧計はメンテナンス計画にどのように役立ちますか？

A：差圧計は、凝縮要素の両端における圧力降下を測定します。要素がエアロゾルを捕捉し、汚染物質を蓄積すると、流れに対する抵抗が増加し、差圧が上昇します。この計器を監視することで、保守担当者は固定されたスケジュールではなく、実際の負荷状況に基づいて要素を交換できるため、使用可能な要素の早期交換と、システムの流れを阻害する過負荷状態の要素の遅れた交換の両方を回避できます。

Q：フルサイズシリーズは、モジュール式のFRLアセンブリで使用できますか？

A：はい。フルサイズシリーズは、ROSSフルサイズシリーズのレギュレーターとルブリケーターをROSSポートブロックとカップリングキットアクセサリを使用してモジュール式に組み立てるように設計されており、中間配管継手なしでコンパクトな一体型FRLステーションを構築できます。

Q：このシリーズではどのようなシーリング材が使用されていますか？

A：シールはニトリルエラストマー製で、金属製ボウル構成の場合、定格温度範囲40～175°F（4～80°C）において、圧縮空気サービスおよび石油系コンプレッサーオイルに対応しています。

Q：フルサイズシリーズの技術サポートはどこで受けられますか？

A：販売サポートおよび製品選定については、ROSS Controls（(800) 438-7677 (1-800-GET-ROSS)）までお問い合わせください。技術サービスについては、1-888-TEK-ROSS（1-888-835-7677）までお問い合わせください。製品資料、寸法図、販売代理店検索については、rosscontrols.comをご覧ください。

設置およびメンテナンスに関するガイドライン

• フィルターは、ボウルを下向きにして垂直に取り付けてください。こうすることで、凝縮水が重力によって排水口に溜まります。水平または逆向きに取り付けると排水が妨げられ、下流に液体が流れ込む原因となります。
• 圧縮空気システムに配管スケール、溶接屑、または古い上流フィルターからのフィルターエレメントの剥離による固体微粒子汚染が増加している場合は、上流側に5ミクロンのプレフィルターを設置してください。
• ボウルの耐圧定格がシステム圧力に適していることを確認してください。ポリカーボネート製ボウルは最大150 psig（10 bar）、金属製ボウルは最大200 psig（14 bar）です。ボウルの耐圧定格を超えると安全上の危険があります。
• システム起動時に差圧計を監視し、清浄エレメントの圧力降下を基準値として記録します。交換基準値（通常は8～10 psid）を設定し、この基準値に達したらエレメントを交換します。
• モジュール式設置の場合は、ROSS社製のポートブロックキットとカップリング金具を使用してください。カップリングボルトは、ROSS社の設置説明書に記載されている規定トルク値で締め付けてください。締め付けトルクが不足すると継手からの漏れの原因となり、締め付けトルクが過剰になるとシール面が損傷します。
• フィルターエレメントを交換する際は、ボウルを取り外す前にフィルターを隔離し、完全に減圧してください。ボウルを取り外した際に発生する結露水を受け止めるため、フィルターの下に受け皿を置いてください。
• 標準ボウルエレメント（0.3ミクロン用947K77、0.01ミクロン用948K77）と延長ボウルエレメント（R-A103-160L、R-A103-160LE8）は長さが異なるため、互換性がありません。ご注文前に正しいエレメントモデルをご確認ください。
• ポリカーボネート製のボウルの場合、ポリカーボネートにひび割れが生じ、耐衝撃性が低下するため、芳香族溶剤、ケトン類、塩素系洗剤での洗浄は避けてください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677 (1-800-GET-ROSS)にお電話いただくか、rosscontrols.comをご覧ください。

技術サポートは1-888-TEK-ROSSでご利用いただけます。アプリケーションエンジニアリングサポートや交換部品の特定についてご相談ください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/82-full-size-series
