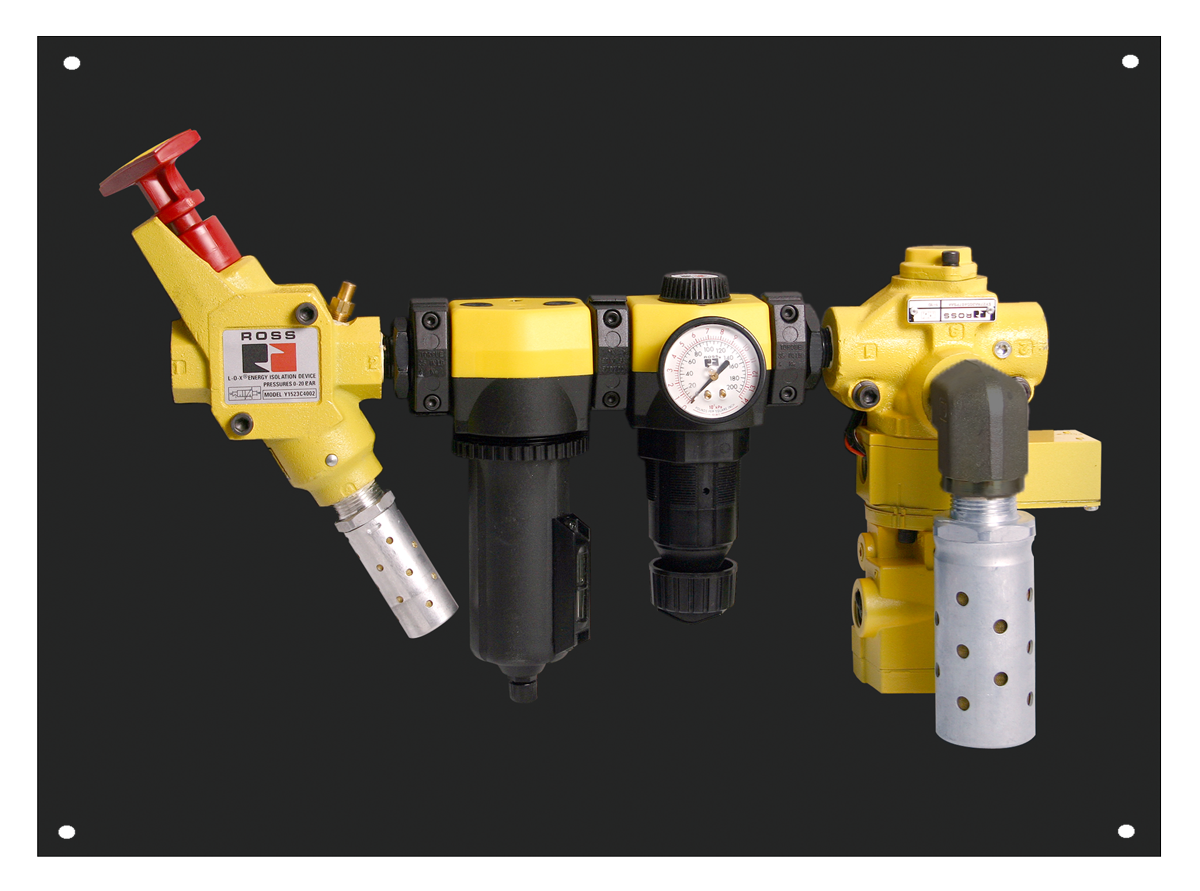

SV27 シリーズ安全排気バルブ付き安全エアエントリーアセンブリ 安全カテゴリー 2、PL c、外部監視

製品概要

ROSS Controlsは、ISO 13849-1:2015に準拠した安全カテゴリ2、パフォーマンスレベルc（PL c）、SIL 2、外部監視アプリケーション向けに設計された、SV27シリーズ安全排気検知弁を中心とした事前設計済みの安全空気流入アセンブリです。SV27弁は、直接操作式で安全定格の強制ガイド式ポジティブブレークDPST（双極単投）ステータススイッチを組み込むことで、他のシングルチャンネル安全排気弁と差別化されています。このスイッチは、弁の物理的状態に関する信頼性の高い電気的フィードバックを外部安全制御システムに提供します。

下流側の圧力からバルブの状態を推測する圧力センサーとは異なり、SV27 DPSTスイッチはバルブポペットの内部位置を直接検知します。この力誘導式ポジティブブレーク設計により、スイッチ接点はバルブ機構によって物理的に強制的に開かれます。ポペットが安全な（非通電）位置に移動すると、接点は閉じたままではいられません。この直接的な機械的リンクにより、間接的な圧力検知方法と比較して、バルブの状態検証の信頼性が向上します。

アセンブリ構成部品には、OSHAおよびANSI規格に準拠したエネルギー遮断用のクラシックまたはモジュラーLOXロックアウトバルブ、空気品質調整用の金属製ボウルを備えたMDシリーズフィルター/レギュレーター/ルブリケーター、サイレンサー一体型SV27バルブ、および取り付けプレートが含まれます。すべての部品は工場で構成、配管、およびテスト済みです。防爆型ソレノイドパイロットバリアントおよびカスタム設計はご要望に応じて提供可能です。SISTEMAライブラリデータはrosscontrols.comで入手できます。

カテゴリー2の空気圧安全システムを指定する安全エンジニア、機械メーカー、OEM設計者向けに、本シリーズは、直接操作式力ガイド型DPSTスイッチによるフィードバックの信頼性向上を実現し、TÜV Rheinland of North Americaの認証を受けたPL c認証取得への道を提供します。ポートサイズは1/2インチから1インチのNPTまたはGネジに対応し、クラシックまたはモジュラーのロックアウトバルブ構成を選択できます。

主なエンジニアリング機能

• SV27 強制ガイド式DPSTステータススイッチ- 直接操作式の安全規格準拠の強制ガイド式ポジティブブレークDPSTスイッチは、バルブ内部の位置と状態を物理的に検知します。接点はバルブ機構によって機械的に強制的に開かれるため、ポペットが安全な非通電位置にある場合は閉じたままにすることはできません。圧力ベースの推論方法よりも高いフィードバック信頼性を提供します。
• 安全カテゴリ2、PL c、SIL 2 - SV27シリーズバルブは、各機械サイクルで適切な外部安全コントローラによってDPSTスイッチが監視されている場合、TUV Rheinland of North Americaの認証に基づき、カテゴリ2、PL c、SIL 2の定格となっています。
• ほぼゼロの漏れを実現するポペット構造- SV27ポペット設計は、スプールバルブと比較してほぼゼロの漏れと優れた耐汚染性を実現し、産業環境において数百万回のサイクルにわたって一貫した安全な排気機能を保証します。
• クラシックまたはモジュラー式LOXロックアウトバルブ（15シリーズ） - OSHA 1910.147およびANSI/ASSE Z244.1に準拠したエネルギー遮断機能を備えています。大型のプッシュ/プルハンドル、OFF位置のみロック可能、フルサイズ排気ポート、ポップアップインジケーター付き一体型センシングポート、長時間のアイドル運転後も確実に動作するフッ素樹脂製スリッパーシールを採用しています。
• MDシリーズ空気処理装置（金属製ボウル付き） - MD4シリーズフィルターおよびレギュレーター（金属製ボウル付き、クラシックLOXアセンブリ）またはMD3シリーズ一体型フィルター/レギュレーター（ポリカーボネート製ボウル付き、モジュラーLOXアセンブリ）。5ミクロンフィルターエレメント、自動ドレン、自己減圧レギュレーター、アナログゲージが付属します。
• 取付プレート付属- パネルまたは機械フレームへの取り付け用に、シリーズアセンブリに取付プレートが付属しており、一貫性のある安全な設置面積を確保します。
• 工場で組み立て・テスト済み- 完全なアセンブリは、出荷前にROSS工場で構成、配管、漏れテスト、機能検証が行われ、設置時間を最小限に抑え、現場での組み立てミスを排除します。
• カスタム設計および防爆オプション- カスタムアセンブリ構成および防爆ソレノイドパイロットバリアントをご用意しています。危険区域での使用や非標準構成については、ROSS Controlsまでお問い合わせください。
• ポートサイズは1/2インチから1インチまで対応。Classic LOXではMD4 FRL付きで1/2インチと3/4インチのNPTポートサイズ、Modular LOXではMD3一体型F/R付きで1/2インチのNPTポートサイズが利用可能で、Classic LOXの高容量構成では1インチのポートサイズが利用可能です。
• SISTEMAライブラリのサポート- SV27バルブ用のSISTEMA互換安全データはrosscontrols.comからダウンロードでき、ISO 13849-1に準拠した安全機能計算に直接インポートできます。

技術仕様

一般仕様

流量性能データ

認証およびコンプライアンス

代表的な用途と産業分野

機械安全対策 - 直接状態フィードバックを備えたカテゴリ2アプリケーション

• カテゴリー 2、PL c が要求される空気圧クランプシステムを備えたプレスブレーキおよび油圧プレスで、安全エンジニアが金型への進入を許可する前に排気バルブの安全状態を確認するために圧力センサーではなく力誘導スイッチを指定する場合。
• ロボットワークセルや協働ロボット設備では、安全PLCがSV27 DPSTスイッチの接点を毎サイクル監視し、バルブが物理的に安全な位置に移動したことを確認してからアクセスを許可します。
• 金属加工装置（パンチ、シャー、曲げ加工機）において、バルブ位置の直接的な機械的確認は圧力による推測よりも高い信頼性を提供し、複雑な圧力閾値ロジックなしでカテゴリ2の要件を満たします。
• 包装機械および加工機械において、安全リレーシステムがSV27 DPST接点を監視してゲートアクセス制御インターロックに接続し、リスク評価に基づきカテゴリー2の性能を達成する。
• 空気圧式ナットランナー、治具クランプ、搬送システムなど、カテゴリー2、PL cの安全排気を必要とする自動車組立用工具。工場安全監査のためのTÜVラインランド認証を取得済み。
• SV27カテゴリー2、SIL 2等級が機械安全とプロセス安全の両方の要件を同時に満たすプラスチックおよびゴム加工装置。

空気圧制御および空気排出/放出アプリケーション

• 大容量空気圧シリンダ用のエアダンプシステムでは、下流側へのアクセスが許可される前に、力誘導式DPSTスイッチによってポペットが完全に非通電位置まで移動したことが確認されます。
• 大量生産における空気圧式治具およびクランプシステムでは、直接スイッチフィードバックによりサイクルタイムが短縮されます。安全コントローラは、ゾーンをクリアする前に圧力低下の閾値を待つ必要がありません。
• 食品および医薬品加工におけるブローオフシステムおよびエアナイフシステムにおいて、SV27は下流の圧力条件に依存しない直接的な機械的位置検証機能を備えたカテゴリー2の安全遮断機能を提供します。
• 規制遵守上、製造物責任の観点からカテゴリー2、SIL2認証済みの安全な排気に関する文書が必要とされる試験ベンチ内の空気圧回路。

注文と型番構成

シリーズアセンブリの型番は、SV27バルブの構成、ロックアウトバルブの種類、FRLオプション、ポートサイズ、および電圧を符号化しています。標準アセンブリには、DPSTスイッチ付きSV27バルブ、LOXロックアウトバルブ、MDシリーズFRL、および取り付けプレートが含まれます。サイレンサーはすべてのアセンブリに付属しています。

サイレンサーは、すべての標準シリーズアセンブリに付属しています。

ポートサイズ1/2インチNPT：流量Cv 1-2 = 6.3、Cv 2-3 = 9.2。

ポートサイズ3/4インチNPT：流量Cv 1-2 = 7.7、Cv 2-3 = 11。

ポートサイズ1インチNPT：流量Cv 1-2 = 8.0、Cv 2-3 = 12。

電圧：24 VDC（W）、110～120 VAC 50/60 Hz（Z）、230 VAC 50/60 Hz（Y）。230 VACは米国ではご利用いただけません。

その他の電圧については、ROSS Controls社にお問い合わせください。

防爆型ソレノイドパイロットが利用可能です。ROSS社にお問い合わせください。

特注デザインも承ります。ロスまでお問い合わせください。

取り付けプレートが付属しています。追加の取り付け用アクセサリーは別売りです。

SISTEMAライブラリファイルはrosscontrols.comからダウンロードできます。

アクセサリー

エネルギー放出検証オプション

配線済み電気コネクタ

ソレノイドインジケーターライトキット

排気サイレンサー

騒音をさらに低減したり、排気経路を遠隔化したりするための外部サイレンサー。

警告：排気サイレンサーの排気流量は、バルブの排気流量以上でなければなりません。サイレンサーが詰まると背圧が発生し、安全な排気性能が低下します。

ロックアウト装置

交換用フィルターエレメント

関連製品およびアクセサリー

• 1282シリーズ安全空気入口アセンブリ（MDC1付き）（カテゴリ1） - カテゴリ1、PL c向けのMDC1安全排気バルブを備えたエントリーレベルの安全空気入口アセンブリ。https ://www.rosscontrols.com/en/series/1282-safe-air-entry-assembly-with-mdc1-series-safe-exhaust-valve
• 1283シリーズ安全空気入口アセンブリ（MDCシリーズ搭載）（カテゴリー1および2） - カテゴリー1またはカテゴリー2、PL c用のMDC1またはMDC2安全排気バルブを備えた安全空気入口アセンブリ。https ://www.rosscontrols.com/en/series/1283-safe-air-entry-assembly-with-mdc-series-safe-exhaust-valve
• 1285シリーズ安全空気入口アセンブリ（M35シリーズ搭載）（カテゴリー4、PL e） - カテゴリー4、PL e向けのM35冗長デュアルポペットダブルバルブを備えた高信頼性アセンブリ。https ://www.rosscontrols.com/en/series/1285-safe-air-entry-assembly-with-m35-series-safe-exhaust-valve
• 1286シリーズ安全排気バルブアセンブリ（DMCシリーズ搭載）（カテゴリー4、PL e、内部モニター付き） - DM1CまたはDM2C内部監視型ダブルバルブを備えた最高カテゴリーのアセンブリ。https ://www.rosscontrols.com/en/series/1286-safe-air-entry-assembly-with-dmc-series-safe-exhaust-valve
• 15シリーズLOXロックアウトバルブ- クラシックおよびモジュラーLOXエネルギー遮断ロックアウトバルブ。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

よくある質問（FAQ）

Q: SV27 DPSTスイッチは、カテゴリー2の監視において、MDC2圧力センサーとどのように異なりますか？

A： SV27 DPST（双極単投）スイッチは、バルブポペットの内部位置を物理的に検出する、直接操作式の力ガイド式ポジティブブレークメカニカルスイッチです。ポペットが動くとスイッチ接点の状態が変化し、力ガイド式ポジティブブレーク設計のため、接点が誤った位置に留まることはありません。MDC2圧力センサーは、下流側の圧力からバルブの状態を推測します。DPSTスイッチは、残留圧力や長い排気経路などの下流側の条件に左右されず、直接的な機械的位置検証を提供します。

Q: 「力制御式ポジティブブレーキ」とはどういう意味ですか？

A：強制開接点とは、バルブ機構によってスイッチ接点が物理的に強制的に開かれることを意味します。作動要素（この場合はバルブポペット）が動いている場合、バネや重力では接点を閉じた状態に保持できません。この設計により、スイッチ接点が閉じたままになっているために、安全コントローラがバルブが安全な位置にあると誤認してしまうという危険な状況を防ぎます。これは、IEC 60947-5-1 に準拠した、機械安全用途における安全規格適合位置センサの基本要件です。

Q：このシリーズはどの安全カテゴリーとPL（性能レベル）を達成していますか？

A： SV27バルブを搭載したシリーズは、各機械サイクルで外部安全コントローラによってDPSTスイッチが監視されている場合、ISO 13849-1:2015に基づき安全カテゴリ2、PL c、SIL 2を達成し、北米テュフ・ラインランドによって認証されています。

質問：監視は自動で行われますか、それともコントローラーのプログラミングが必要ですか？

A：監視は外部で行います。シリーズアセンブリはDPSTスイッチ信号を出力します。外部安全コントローラ（安全リレー、安全PLC、または安全モジュール）は、各機械サイクルでDPST接点を読み取り、状態を期待される状態と比較し、不一致が検出された場合は機械の動作を停止するようにプログラムする必要があります。ROSSは、監視に関する推奨事項を記載した統合ガイドを提供しています。

Q：利用可能な電圧は？

A：標準電圧は、24 VDC、110～120 VAC 50/60 Hz、および230 VAC 50/60 Hzです。ただし、米国で販売される製品では、OSHA規制により制御電圧が120 VAC以下に制限されているため、230 VACはご利用いただけません。その他の電圧については、ROSS Controls社にお問い合わせください。

Q：このアセンブリには取り付けプレートが含まれていますか？

A：はい。すべてのシリーズアセンブリには取り付けプレートが付属しています。これにより、パネルまたはマシンフレームへの取り付けにおいて、一貫した取り付け面積が確保されます。モジュール式の取り付けアクセサリ（ブラケット、ネジ、クランプ、取り付けアダプタ）は、ROSS MDシリーズFRLユニットへの接続用に別途ご用意しております。

Q：防爆型はありますか？

A：はい。SV27バルブの防爆型ソレノイドパイロットバージョンは、危険区域への設置に対応しています。特注設計も可能です。これらの構成については、ROSS Controls社にお問い合わせください。

Q: SV27 DPSTスイッチの接点定格はどれくらいですか？

A： MINI 3ピンおよびM12 5ピンコネクタの仕様書に示されているように、DPSTスイッチの接点は120VACで2.5Aの定格です。接点構成の詳細については、SV27コネクタのピン配置データを参照してください。

Q：このアセンブリは、機械式パワープレスのクラッチ／ブレーキ機構に使用できますか？

A：いいえ。これらのバルブアセンブリは、機械式プレス機のクラッチ／ブレーキ機構を制御するようには設計されていません。適切なプレス制御製品については、ROSS Controls社にお問い合わせください。

質問：最大流量容量はどれくらいですか？

A：流量容量はCv値で測定されます。1/2インチポートサイズの場合：Cv 6.3（ポート1-2、供給）、Cv 9.2（ポート2-3、排気）。3/4インチポートサイズの場合：Cv 7.7（1-2）、Cv 11（2-3）。1インチポートサイズの場合：Cv 8.0（1-2）、Cv 12（2-3）。排気Cv値は設計上、供給Cv値よりも高く設定されており、下流側の圧力を迅速に除去できるようになっています。

Q: SISTEMAではどのようなデータが提供されていますか？

A： SV27バルブ用のSISTEMAライブラリファイルはrosscontrols.comからダウンロードできます。これらのファイルには、PFH、MTTFD、B10値、およびDCデータが含まれており、SISTEMA計算に直接インポートして、カテゴリ2、PL c、SIL 2の達成状況を検証できます。

Q：動作圧力範囲はどのくらいですか？

A：作動圧力は30～150 psig（2～10 bar）です。バルブを確実に切り替えるには、最低30 psigが必要です。いずれの組立ポートにおいても、150 psigを超えないようにしてください。

Q：このシリーズにはなぜ取り付けプレートが付属しているのですか？

A：取り付けプレートは、機械フレームや制御盤への取り付けを簡素化し、部品の間隔を一定に保ち、構造的な支持のためにパイプ接続に頼ることなくアセンブリの重量を支える、剛性の高い、事前に穴が開けられた取り付けベースを提供します。

Q: SV27アセンブリは、ロックアウト/タグアウトのコンプライアンスをどのようにサポートしていますか？

A：このシリーズアセンブリに搭載されているLOXロックアウトバルブは、OSHA 1910.147およびANSI/ASSE Z244.1のエネルギー遮断要件に準拠しています。手動操作式でロック機能を備えたエネルギー遮断ポイントであり、フルサイズの排気ポートにより迅速な圧力解放が可能です。SV27安全排気バルブと組み合わせることで、機械サイクルの安全性を確保するための安全な排気と、メンテナンス時の確実なエネルギー遮断の両方を実現します。

設置およびメンテナンスに関するガイドライン

• 取り付け方向は問いませんが、結露水の排出を考慮すると垂直方向が推奨されます。
• ISO 8573-1クラス7:4:4以上の基準を満たす、ろ過済みの圧縮空気を供給します。5ミクロンFRLフィルターがこの基準を満たします。
• 供給ラインや排気口を塞がないでください。排気管の背圧は、安全な排気性能を損ないます。
• ROSS Controls社から入手可能な統合ガイドに従って、SV27ソレノイドとDPSTスイッチを外部安全コントローラに接続してください。
• 安全制御装置をプログラムして、機械の各サイクルでDPST接点を監視します。スイッチの状態の不一致を検知し、機械の動作を停止することで対応します。
• LOXロックアウトバルブは、施設のLOTOプログラムに従って設置してください。ロックアウトバルブはエネルギー遮断装置であり、緊急停止装置ではありません。
• 組立寸法図に従って、取付プレートを機械フレームまたは制御盤に取り付けてください。
• FRLコンポーネントをモジュール式に取り付けるには、ブラケット、ネジ、クランプ、および取り付けアダプタアクセサリを使用してください。
• 排気サイレンサーの流量容量が、バルブの排気容量以上であることを確認してください。
• インストール後、ロックアウト動作、FRL設定、SV27の通電/非通電、DPSTスイッチ接点の導通、コントローラの故障応答など、完全な機能検証を実施してください。
• フィルターエレメント、FRLボウルの点検、バルブシール、および電気接続部の健全性に関する定期メンテナンススケジュールを確立する。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSは、米国、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本にオフィスを構え、グローバルな技術サポートを提供しています。

カスタマーサービス：1-800-GET-ROSS（1-800-438-7677）。テクニカルサービス：1-888-TEK-ROSS（1-888-835-7677）。

詳細な技術データ、寸法図、SISTEMAライブラリファイル、および製品コンフィギュレーターについては、rosscontrols.comをご覧ください。
