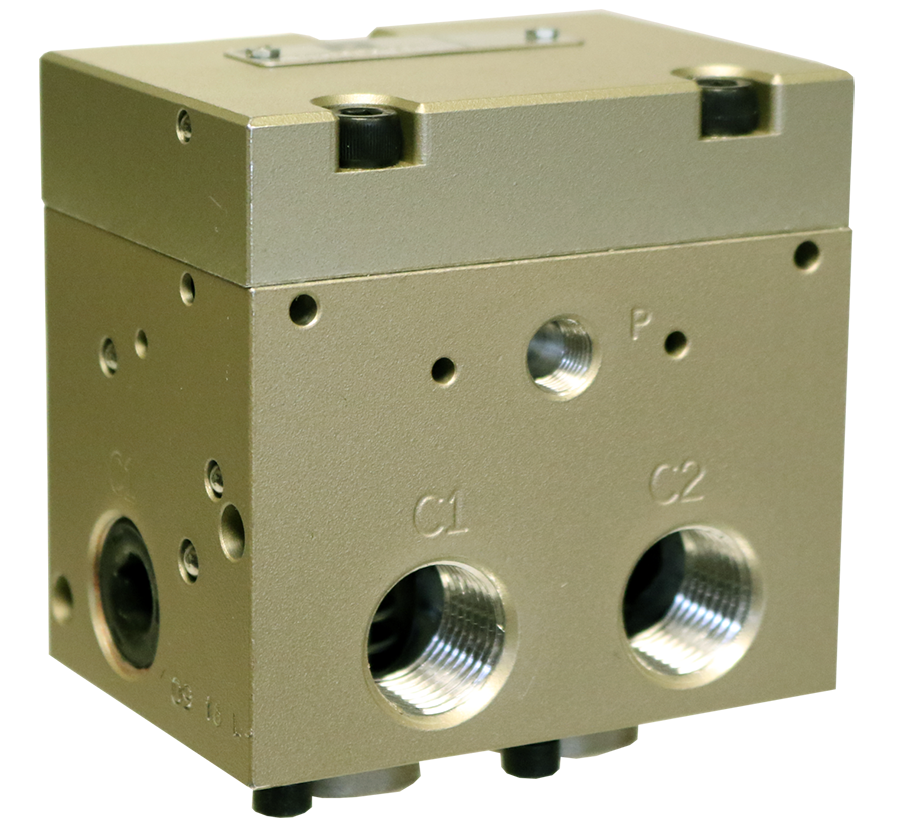

27 シリーズ パイロット式逆止弁 安全カテゴリー 1 PL c、インライン取り付け、圧力リリーフありおよびなし

製品概要

ROSS Controls 27シリーズ パイロット式チェックバルブは、空気圧安全回路における負荷保持およびシリンダ位置保持用途向けに設計されたインライン式ポペットバルブです。これらのバルブは、電気または空気圧電源の喪失などの安全事象が発生した場合に、シリンダまたはアクチュエータ内の圧力を保持して位置を維持します。パイロット式チェックバルブは、高流量または遠隔制御によるチェック機能が必要なあらゆる場所で使用でき、制御電源が失われた場合にはシリンダを自動的に停止します。

27シリーズは、2/2空気圧パイロット作動式チェック機能を採用しています。通常の供給条件下では、ポート1からポート2へ空気が自由に流れます。供給が停止すると、ポペットが閉じてシリンダー側（ポート2）の圧力を閉じ込め、逆流を防ぎ、シリンダーの位置を維持します。ポート2からポート1への逆流を可能にするには、パイロットポートに空気圧パイロット信号を入力する必要があります。この制御された解放により、シリンダーは意図的かつ安全な方法で元の位置に戻ります。

圧力解放機能なしと手動圧力解放機能付きの2つの構成が用意されています。手動または遠隔操作による閉じ込め圧力解放機能付きモデルには、ブローダウン信号ポート（BP）が組み込まれています。ブローダウン信号ポートから圧力が解放されると、閉じ込められたシリンダー圧力が解放され、メイン制御回路を再通電することなく、負荷の制御された下降やシリンダーの引き込みが可能になります。この機能は、垂直荷重シリンダーのロックアウト/タグアウトおよびメンテナンス手順において非常に重要です。

ROSSポペット技術に基づいて設計された鋳造アルミニウム製バルブ本体には、アセタール樹脂とステンレス鋼製のポペットエレメントが内蔵され、ブナNシールが使用されています。この設計により、バルブサイズに対して内部漏れがほぼゼロ、応答速度が速く、流量容量も大きくなっています。動作圧力範囲は30～150 psig（2～10 bar）、温度範囲は40～175°F（4～80°C）です。

主なエンジニアリング機能

• ほぼゼロの漏れを実現するポペット構造- ダイレクトシートポペット設計により、負荷保持条件下でほぼゼロの内部漏れを実現し、連続的な空気供給なしでシリンダー圧力を維持し、時間の経過に伴うシリンダードリフトも測定できないようにします。
• インラインマウント- インラインボディ設計により、方向制御弁とシリンダポート間の空気圧ラインに直接取り付けられるため、弁とアクチュエータ間の空気量を最小限に抑え、応答時間を短縮できます。
• 手動または遠隔ブローダウン圧力解放- オプションのブローダウン信号ポート（BP）を使用すると、BPポートから圧力を解放することで、シリンダー内に閉じ込められた圧力を手動または遠隔で解放できます。これにより、制御弁を再通電することなく、重力荷重の安全な降下、シリンダーの引き込み、およびLOTO（ロックアウト・タグアウト）への準拠が可能になります。
• 高流量容量- ポートサイズは1/4インチから3/4インチまであり、3/4インチ本体サイズでは最大9.2 Cv（9,053 Nl/分）の流量を実現。安全な位置保持を維持しながら、高速な伸長および収縮サイクル時間を必要とする高流量シリンダー回路をサポートします。
• カテゴリ1 PL c 安全定格- ポペット設計の固有の信頼性に基づき、ISO 13849-1 に準拠した安全カテゴリ1、パフォーマンスレベルc (PL c)、およびIEC 61508/61511 に準拠したSIL 2の評価を受けています。カテゴリ1の安全機能コンポーネントとして、安全回路への組み込みをサポートします。
• 電源喪失時の自動停止機能- 電気または空気圧による制御電源が失われると、パイロット信号が遮断され、ポペットが閉じて、シリンダーの動作と圧力の閉じ込めが自動的に停止します。フェイルセーフスプリングや追加の機構は不要です。
• 鋳造アルミニウム製ボディ- 軽量な鋳造アルミニウム構造により、パネル設置やインライン設置において、耐腐食性、強度、軽量性を実現します。アルミニウム製ボディは、高頻度使用環境下でも効率的に放熱します。
• ROSSポペットテクノロジー- 汚れに強く、摩耗を補償するポペットシートは、最小限のメンテナンスで数百万回のサイクルにわたって一貫したシール性能を発揮し、生産環境における予期せぬダウンタイムを削減します。
• EAC適合宣言書- EAC適合宣言書が付属しており、ユーラシア経済連合における市場アクセスを支援します。
• SISTEMAライブラリが利用可能- ダウンロード可能なSISTEMAライブラリファイルは、ISO 13849-1安全機能計算をサポートし、安全回路の文書化と性能レベルの検証を簡素化します。

技術仕様

一般仕様

温度定格

温度定格は、27シリーズPOチェックバルブのすべてのバリエーションにおいて、周囲温度と媒体温度の両方に等しく適用されます。

流量性能データ

代表的な27シリーズポートサイズにおける流量性能データ。圧力解放なしの構成と手動ブローダウン構成の両方で、流量データは同じです。すべての流量値は1-2方向（自由流動）のものであり、パイロット開弁時の逆流容量は同等です。

認証およびコンプライアンス

代表的な用途と産業分野

垂直シリンダー荷重保持

• ダイセット、プレスプラテン、リフトテーブル、ワークポジショナーなど、重力荷重を保持する垂直設置型シリンダーにおいて、27シリーズは空気圧エネルギーを捕捉し、制御空気が除去された際の制御不能な下降を防ぎます。
• 溶接、組立、機械加工作業において、短時間の生産中断、緊急停止、または作業員が作業区域に立ち入る際に、把持位置を維持する必要のあるクランプおよび治具シリンダー。
• 傾斜テーブル、昇降機構、産業用ロボットなどにおいて、緊急停止指令や制御電源の喪失後もシリンダ位置を安全な状態に維持する必要がある空気圧アクチュエータ。

水平および多軸シリンダーアプリケーション

• 成形プレス、搬送機構、スライドユニットにおける水平シリンダ回路において、方向制御弁のシール漏れによる位置ずれが、ワークピースの位置ずれや機械の損傷を引き起こす可能性がある。
• 各軸が独立した荷重保持機構を必要とする多軸空気圧位置決めシステム。これにより、他の軸が動作している間もワークピースの位置を維持できる。
• ボディインホワイト治具、組立治具、および試験治具における空気圧クランプ。これらの治具では、連続的な空気消費なしに、製造停止期間中にクランプ力を維持する必要があります。

自動化された製造およびマテリアルハンドリング

• パレタイザー、ケース組立機、ストレッチラッパーなどの包装機械では、停止・保持機能において、機械サイクル間でシリンダー位置を確実に維持する必要がある。
• コンベア、分岐器、停止装置、ゲートなどのマテリアルハンドリング機器において、空気圧アクチュエータは、待ち行列の発生時や機械停止時に、背圧によるずれを起こさずに位置を保持する必要がある。
• 位置精度が部品の品質に直接影響する、バインダーシリンダーおよびクッションシリンダーのドリフト防止機能を必要とするプレス加工機および金属成形機。
• 自動車組立ラインでは、各ステーションに数十個の空気圧シリンダーが設置されており、車体溶接サイクル、モデルチェンジ、または緊急停止イベントの間、それらが確実に位置を保持する必要がある。

安全回路とエネルギー遮断

• ISO 13849-1 に基づくカテゴリ 1 の安全機能。ポペットチェックバルブの固有の信頼性により、位置を保持するための制御信号を必要としない受動的な安全停止機構が提供される。
• 手動ブローダウン（BPポート）方式を採用したLOTO対応回路は、制御回路を再通電することなく、ロックアウト／タグアウト手順中に圧力を制御しながら解放し、シリンダーを後退させることができます。
• 27シリーズは、パイロット信号が除去されると自動的に安全状態になる、空気圧プレスライン、コンベアシステム、産業用ロボットなどの緊急停止回路に使用されます。
• 手の届きにくい場所や高所に設置されたシリンダー設備において、ブローダウンポートが地上レベルの手動制御弁または電磁弁に接続され、安全な遠隔圧力解放を行うための遠隔エネルギー遮断装置。

注文と型番構成

27シリーズ パイロット式チェックバルブの型番には、シリーズ、本体サイズ、ポートサイズ、ねじの種類、および圧力解放オプションがコード化されています。詳細な構成ツールと最新の価格については、ROSS Controls（(800) 438-7677）までお問い合わせいただくか、rosscontrols.comをご覧ください。

ポート／本体サイズコード：2 = 1/4インチポート、3 = 3/8インチポート、5 = 1/2インチ～3/4インチポート。完全なサイズマトリックスについては、ROSS社にお問い合わせください。

ねじの種類：標準モデルはNPTねじを使用します。G（BSPP）ねじの場合は、接頭辞「D」を追加してください。

圧力解放オプション：末尾が「08」のモデルには圧力解放ポートがありません。末尾が「19」のモデルには、手動ブローダウン（BP）圧力解放ポートが装備されています。

27シリーズのPOチェックバルブの全バリエーションは、30～150psig（2～10bar）の定格圧力のろ過済み圧縮空気（ブナNシール）で動作します。

27シリーズは、1/4インチから3/4インチまでのポートサイズをご用意しています。より高い流量や位置フィードバックの監視が必要な用途には、SV27シリーズをご参照ください。

27シリーズPOチェックバルブの型番例

アクセサリー

排気サイレンサー

ROSS製アルミ製排気サイレンサーは、27シリーズの全ポートサイズに対応しています。高サイクル用途における空気圧ノイズを低減するため、排気ポートにサイレンサーを取り付けてください。ブローダウンや逆パイロット開弁時の流量制限を避けるため、サイレンサーの流量容量が回路の排気流量要件以上であることを確認してください。

圧力検証用アクセサリ

27シリーズの一部の機種には、オプションの圧力確認ポートアクセサリが用意されています。これには、視覚的な圧力表示器（ポップアップピン確認）や、5psiの立ち下がりエッジにプリセットされた電気式圧力スイッチなどが含まれます。これらを使用することで、オペレーターがアクセスする前にシリンダー圧力が解放されたことをさらに確認でき、制御監視と組み合わせることでカテゴリ2のアプリケーション要件に対応できます。

関連製品およびアクセサリー

• 19シリーズ パイロット式逆止弁（1304） - バンジョー継手またはプッシュトゥコネクト継手を備えた小口径パネルマウント回路におけるカテゴリー1 PL c負荷保持用のコンパクトな直角パイロット式逆止弁。https ://www.rosscontrols.com/en/series/1304-19-series-pilot-operated-check-valves
• SV27シリーズ外部監視用POチェックバルブ（1306） - 位置フィードバック機能を備えたカテゴリー2 PL c負荷保持機能とDGUV/CE認証を取得した、DPST安全スイッチ内蔵のパイロット操作式チェックバルブ。https ://www.rosscontrols.com/en/series/1306-sv27-series-pilot-operated-check-valves-for-external-monitoring
• SV27シリーズPO冗長チェックバルブ（1307） - 外部監視機能を備えたカテゴリ3 PL e負荷保持用DPSTスイッチ付き冗長デュアルチャンネルパイロット操作チェックバルブアセンブリ。https ://www.rosscontrols.com/en/series/1307-sv27-series-pilot-operated-redundant-check-valves
• CC4シリーズダブルバルブ（1303） - 双方向安全シリンダ制御およびカテゴリ4 PL e負荷保持用の4/3クローズドセンターダブルセーフティ方向制御バルブ。https ://www.rosscontrols.com/en/series/1303-cc4-series-double-valve
• LOXロックアウトバルブ（エネルギー遮断） - OSHAのロックアウト/タグアウト要件に基づき、メンテナンス中の安全なエネルギー遮断を実現するロックアウトバルブ。POチェックバルブの負荷保持機能を補完します。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

よくある質問（FAQ）

Q：27シリーズパイロット式逆止弁の機能は何ですか？

A： 27シリーズは、2/2ノーマルクローズ型のパイロット操作式チェックバルブです。通常の供給条件下では、ポート1からポート2へ空気が自由に流れます。供給信号がなくなると、ポペットが閉じてシリンダー側（ポート2）に圧力が閉じ込められ、シリンダーが所定の位置に保持されます。逆流（シリンダーへの戻り）を可能にするには、空気圧パイロット信号を入力する必要があります。パイロット信号がない場合、バルブは閉じたままになり、受動的な負荷保持機能を提供します。

Q：ブローダウン（BP）ポートとは何ですか？また、どのような場合に指定する必要がありますか？

A:ブローダウン信号ポート (BP) は、一部の 27 シリーズのバリアントで利用可能な制御圧力解放機構です。BP ポートから圧力が取り除かれると、閉じ込められたシリンダー圧力が解放され、シリンダーが後退します。BP ポートのバリアントを指定するのは、次の場合です。(1) アプリケーションで LOTO 手順のために手動またはリモートでの圧力解放が必要な場合。(2) 制御回路を再通電せずに、負荷を制御された方法で降下させる必要がある場合。(3) 安全な距離からシリンダーのエネルギーを解放するために、リモート安全弁またはロックアウト機構が必要な場合。

Q：27シリーズはどの安全カテゴリーとPL（パワーレベル）を達成していますか？

A： 27シリーズは、ISO 13849-1に基づく安全カテゴリ1、性能レベルc（PL c）、およびIEC 61508/61511に基づくSIL 2の評価を受けています。この評価は、ポペット構造の固有の信頼性と2,000万サイクルのB10D値に基づいています。27シリーズの基本バルブには、外部監視機能は組み込まれていません。位置フィードバック付きでカテゴリ2以上の性能を必要とする用途には、DPSTスイッチ付きのSV27シリーズを指定してください。

Q：最大作動圧力はどれくらいですか？

A： 27シリーズPOチェックバルブは、30～150psig（2～10bar）の作動圧力に対応しています。最低圧力要件である30psigは、チェック方向とパイロット方向の両方でポペットが確実に作動することを保証します。30psig未満の圧力で運転しないでください。圧力が不足すると、ポペットの切り替えが不完全または遅くなる可能性があります。

Q：利用可能なポートサイズは？

A： 27シリーズは、1/4インチ、3/8インチ、1/2インチ、3/4インチのポートサイズがあり、NPTまたはG（BSPP）ねじを選択できます。3/4インチポート仕様では、9.2 Cv（9,053 Nl/分）の流量を実現します。より大きなポートサイズや、より高い流量が必要な場合は、ROSS Controlsまでお問い合わせください。

Q：27シリーズは水平シリンダーと垂直シリンダーの両方の用途に使用できますか？

A：はい。27シリーズは、水平シリンダーと垂直シリンダーの両方の用途に適しています。重力荷重を保持する垂直シリンダーの場合、ロックアウト/タグアウト中に制御回路を再通電することなく安全に荷重を降ろせるように、ブローダウン（BPポート）圧力解放タイプを強くお勧めします。水平シリンダーの場合は、遠隔圧力解放が必要かどうかによって、どちらの構成でも使用できます。

Q：27シリーズはCE認証またはDGUV認証を取得していますか？

A：いいえ。27シリーズの基本POチェックバルブはEAC適合宣言書を取得していますが、CEまたはDGUV認証は取得していません。負荷保持バルブにCEマークまたはDGUV認証が必要な用途には、安全規格に準拠したDPSTスイッチを内蔵し、CE、DGUV、およびCSA/UL認証を取得しているSV27シリーズをご指定ください。

Q：27シリーズにはどのようなシール材が使用されていますか？

A： 27シリーズは標準でブナN製シールを使用しています。周囲温度および媒体条件における動作温度範囲は4～80℃（40～175°F）で、これはこのシール材に基づいています。この温度範囲外の用途については、代替シール材または製品に関する推奨事項についてROSS Controlsまでお問い合わせください。

Q：27シリーズは負荷保持回路にどのように設置するのですか？

A： 27シリーズを取り付ける際は、ポート1を方向制御弁の出口（供給／排気回路）に、ポート2をシリンダーポートに接続してください。パイロットポートをシリンダー戻り信号に接続します。方向制御弁の電源が切れると、パイロット信号が遮断され、ポペットが閉じてシリンダー圧力が保持されます。BPポート仕様の場合は、BPポートを手動または遠隔の圧力解放弁に接続してください。

Q：27シリーズのB10D値はいくつですか？

A： 27シリーズのB10D値は20,000,000サイクルです。これは、統計的に見て、対象製品の10%が危険な故障を経験すると予想されるサイクル数を表しています。この値は、SISTEMAや同様のツールでMTTFDを計算し、カテゴリ1 PL cアプリケーションの安全性能レベルの主張を検証するために使用されます。

Q: 27シリーズは19シリーズのPOチェックバルブと比べてどうですか？

A： 27シリーズは、鋳造アルミニウム製のインラインボディを採用し、流量容量が大きく（19シリーズは1.3 Cvに対し、27シリーズは最大9.2 Cv）、ポートサイズ範囲も広くなっています（19シリーズは3/8インチに対し、27シリーズは最大3/4インチ）。また、27シリーズにはオプションでブローダウン圧力解放ポートも用意されています。19シリーズは、パネル取り付け、プッシュフィット継手、小径回路に適した、コンパクトな直角ニッケルメッキ真鍮およびアルミニウム製ボディを採用しています。両シリーズとも、カテゴリ1のPL c定格を取得しています。

Q：27シリーズは、停電時にシリンダーを自動停止させるのに適していますか？

A：はい。これは27シリーズの主要な安全機能です。電気または空気圧による制御電源が失われると、パイロット信号が自動的に遮断されます。シリンダーからの背圧によってポペットが閉じ、圧力を閉じ込めて、能動的な指令なしにシリンダーの動作を停止させます。この受動的なフェイルセーフ動作が、カテゴリー1 PL cの安全評価の根拠となっています。

設置およびメンテナンスに関するガイドライン

• 27シリーズは、ポート1を方向制御弁側に、ポート2をシリンダーまたはアクチュエータポートに接続して、直列に取り付けてください。逆向きに取り付けると、意図しない方向に流体が流れてしまい、負荷保持機能が失われます。
• バルブシートとシリンダーの間に閉じ込められる空気の量を最小限に抑えるため、バルブはシリンダーポートのできるだけ近くに配置してください。閉じ込められる空気の量が多いと、圧力降下が均一になるまでのシリンダーのドリフトが大きくなります。
• パイロットポートは、負荷保持が必要な際に確実に遮断される圧力源に接続してください。内部パイロット構成の場合、これは通常、方向制御弁への供給圧力ラインです。パイロットポートにパイロット圧力が残っていると、ポペットは閉じません。
• BPポート搭載機種の場合、ブローダウン信号ポートを、機械運転中に通常加圧されている手動操作バルブまたは遠隔操作バルブに接続してください。BPポートの圧力を解除することで、シリンダー内に閉じ込められた圧力を制御された方法で解放できます。
• 5ミクロン以上の粒子ろ過性能を持つ、ろ過済みの圧縮空気を供給してください。ポペットシートに異物が付着すると、荷重保持性能が低下し、シートが損傷する可能性があります。
• 作動圧力が30～150 psig（2～10 bar）の範囲内であることを確認してください。30 psig未満で運転すると、供給方向のポペットの開口が遅くなったり不完全になったりして、シリンダーの伸長が遅くなる可能性があります。
• 設置場所の周囲温度および媒体温度が4～80℃（40～175°F）の範囲内であることを確認してください。この範囲外では、ブナNシールは柔軟性と気密性が低下する可能性があります。
• 重力荷重がかかる垂直シリンダー用途の場合、必要な荷重保持圧力がシリンダーの有効内径と供給圧力を超えないことを確認してください。27シリーズは、閉鎖時に供給圧力または残留トラップ圧力のうち高い方で荷重を保持します。
• 取り付け後、シリンダーに圧力をかけ、制御信号（およびパイロット圧力）を解除し、シリンダーが所定の位置に保持され、漏れ音が発生しないことを確認することで、負荷保持性能を検証してください。ポート2からの漏れは、着座不良を示しています。
• パイロットリリース機能のテストを実施します。パイロット圧力を印加し、設計どおりに逆方向に開くことを確認します。パイロットを取り外した際に圧力が再捕捉されることを確認します。BPポート搭載モデルの場合は、BPポートの圧力を下げて制御された圧力解放を確認し、ブローダウン機能をテストします。
• 定期的なメンテナンス時に、バルブの外部シールの状態と本体の腐食状況を点検してください。負荷保持の信頼性を維持するため、外部漏れの兆候が見られた場合は、シールまたはバルブ全体を交換してください。
• 位置フィードバック監視機能を備え、カテゴリ2以上の安全性能を必要とする用途には、27シリーズ基本バルブではなく、DPSTスイッチを内蔵したSV27シリーズを指定してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本の各オフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで+1-248-764-1800またはフリーダイヤル(800)438-7677までお問い合わせいただくか、rosscontrols.comをご覧ください。

詳細な技術データ、寸法図、SISTEMAライブラリファイル、およびバルブコンフィギュレーターへのアクセスについては、rosscontrols.comのROSS Controls 27シリーズPOチェックバルブ製品ページをご覧いただくか、ROSSまで(800) 438-7677までお問い合わせください。
