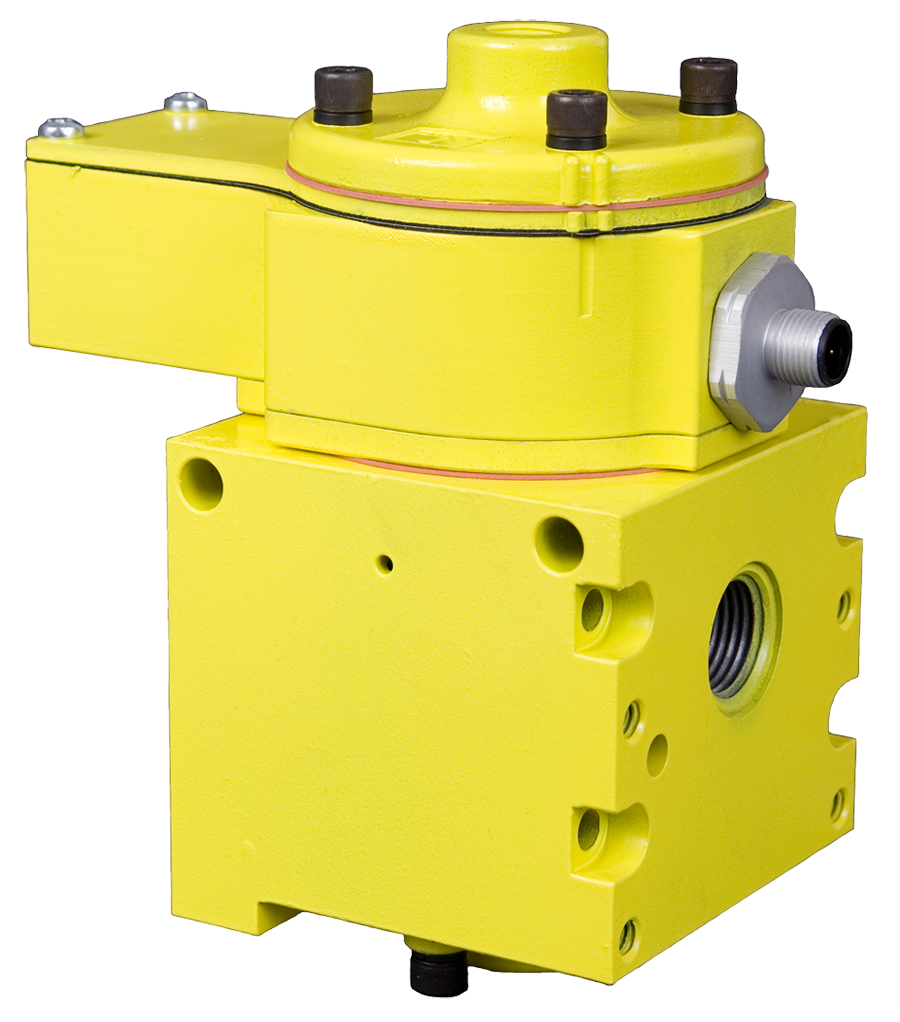

SV27シリーズ 外部監視用パイロット式逆止弁 安全カテゴリー 2、PLc

製品概要

ROSS Controls社のSV27シリーズ・パイロット式チェックバルブ（外部監視機能付き）は、安全事象発生時にシリンダーまたは空気圧アクチュエータ内の圧力を閉じ込めて安全な位置を維持するように設計されたシングルチャンネルの負荷保持バルブです。SV27シリーズは、実績のあるROSS 27シリーズ・ポペットバルブをベースに、安全規格に準拠したDPST（双極単投）位置スイッチをバルブ本体に直接組み込んでいます。このスイッチはバルブ内部の動作位置を監視し、顧客提供の安全コントローラに電気的なフィードバックを提供することで、バルブの状態を外部からアクティブに監視することを可能にします。

内蔵型DPSTスイッチは、バルブ内部の物理的な位置に基づいて作動する、直接操作式の強制ガイド型ポジティブブレーク安全スイッチです。安全コントローラで安全スイッチの出力を監視することで、最大90%の診断カバレッジ（DC）を実現できます。このDCレベルにより、単一バルブ構成ではISO 13849-1のカテゴリ2、パフォーマンスレベルc（PL c）までの安全回路への統合が可能となり、適切な統合を行えば冗長構成でもカテゴリ3までの安全回路への統合が可能です。

SV27シリーズは、ソレノイドパイロット制御（24VDCまたは110/120VAC）と圧力制御（ノーマルクローズ）の構成でご利用いただけます。ポートサイズは1/2インチと3/4インチがあり、NPTまたはG（BSPP）ねじを選択できます。電気接続にはCNOMOコネクタを使用します。鋳造アルミニウム製の本体とアセタール樹脂およびステンレス鋼製のポペットにより、自動車プレスライン、金属成形加工、組立自動化などの産業環境において、高い流量容量、ほぼゼロの漏れ、および長い耐用年数を実現します。

SV27シリーズは、DGUV認証、CEマーキング、CSA/UL認証、およびEAC適合宣言を取得しており、北米、ヨーロッパ、および国際市場での設置に適しています。ISO 13849-1安全計算をサポートするSISTEMAライブラリはダウンロード可能です。

主なエンジニアリング機能

• 外部監視用統合型DPST安全スイッチ- 直接操作式の安全規格準拠DPST（双極単投）スイッチがバルブの内部位置を監視します。NO接点とNC接点の両方が安全コントローラにデュアルチャネルフィードバックを提供し、カテゴリ2の安全アプリケーションにおいて最大90%の診断範囲を実現します。
• カテゴリー2 PL c 安全性能- DPSTスイッチを適切に監視する単一バルブ構成では、SV27はISO 13849-1に準拠した安全カテゴリー2、PL cを達成します。2つのSV27バルブを使用した冗長構成で適切に統合すれば、カテゴリー3 PL eの性能も達成可能です。
• 力誘導式ポジティブブレークDPSTスイッチ- このDPSTスイッチは、バルブスプールまたはポペットの位置から直接作動する力誘導式ポジティブブレーク機構を採用しています。この設計により、接点溶着による故障検出機能の喪失を防ぎ、長年の使用後でもバルブの状態を正確に報告します。
• 90%の診断カバレッジ- バルブ状態のすべての変化でDPSTスイッチのNOとNCの両方のスイッチ接点を監視することで、最大90%の診断カバレッジ（DC）が達成され、カテゴリ2の安全機能の要件を満たし、SISTEMAのPL cパフォーマンスレベルの計算をサポートします。
• ROSSポペットテクノロジー- 汚れに強く、摩耗を補償するポペット構造により、ほぼゼロの漏れ、高い流量容量、迅速な応答性、そして長い耐用年数を実現します。自己洗浄機能付きポペットシートは、汚染された工業用空気環境下でもシール性能を維持します。
• ソレノイド制御または圧力制御オプション- PLC統合制御用のソレノイドパイロット制御（24 VDCまたは110/120 VAC）と、電気信号を使用しない純粋な空気圧回路用の圧力制御が選択可能です。どちらの構成も、位置フィードバック用の同じDPST安全スイッチを内蔵しています。
• 高流量容量- 3/4インチの本体サイズは最大8.3 Cv（8,167 Nl/分）の流量を実現し、高速な伸長と収縮を必要とする高サイクルシリンダー回路をサポートしながら、信頼性の高い負荷保持と位置監視も提供します。
• DGUV、CE、CSA/UL、およびEAC認証- DGUV認証（安全認証）、EU機械指令に基づくCEマーキング、北米市場向けのCSA/UL認証、およびEAC宣言により、SV27は追加の認証手続きなしに、世界中の安全性が重視される設備に適しています。
• CNOMO電気コネクタ- CNOMO（標準産業用ミニコネクタ）電気接続は、ソレノイドとスイッチの両方の配線に使用されます。配線済みのケーブルアセンブリも用意されており、パネル配線を簡素化し、現場での組み立て時間を短縮できます。
• SISTEMAライブラリが利用可能- ダウンロード可能なSISTEMAライブラリファイルは、ISO 13849-1 PL計算をサポートし、SV27用の事前検証済み安全データブロックを提供します。これらのデータは、安全回路のドキュメント作成のためにSISTEMAに直接インポートできます。

技術仕様

一般仕様

温度定格

温度定格は、SV27シリーズのシングルバルブ構成すべてに適用されます。ポペットシートの完全性を維持するため、ろ材は5ミクロン以下の粒子径でろ過する必要があります。

電気データ（ソレノイドパイロットバルブ）

ソレノイドパイロットモデルは連続運転に対応しています。診断カバレッジ90%を達成するには、DPSTスイッチの接点（NOとNC）の両方を安全コントローラで監視する必要があります。

流量性能データ

SV27シリーズのシングルバルブ代表機種の流量性能データ。流量は1-2方向（自由流動）での定格値です。パイロットバルブが開いた状態での逆流容量は、DPSTロック解除状態で同等です。

認証およびコンプライアンス

代表的な用途と産業分野

自動車プレスラインおよび金属成形

• 自動車ボディプレスラインにおける空気圧シリンダのソレノイド制御による負荷保持。カテゴリー2のモニタリングにより、プレスオペレーターが金型エリアに入る前にバルブが安全保持状態に達したことが確認される。
• SV27は、金型交換時に金型クッションとバインダーシリンダーの圧力を保持し、DPSTスイッチがプレス安全コントローラーへの安全保持を確認する、金属プレス加工および深絞り加工の工程で使用されます。
• ロール成形装置およびコイル搬送装置では、シリンダーがストリップの張力を保持したり、ストリップの切断やウェブの通し作業中に位置をガイドしたりするため、自動運転を再開するには、負荷保持と位置確認の両方が必要となる。
• 複数のシリンダが同時にワークピースの位置を保持する必要があるトランスファーダイシステムでは、DPSTスイッチのフィードバックにより、ダイの移送が開始される前に各軸が安全保持状態にあることが確認されます。

射出成形およびプラスチック加工

• 射出成形機のクランプシリンダ回路では、SV27が圧力を保持して金型を閉じた状態にし、DPSTスイッチのフィードバックによって射出開始前に保持状態が機械コントローラに確認されます。
• SV27は、すべての保持シリンダーが解放されたことを確認した後にのみ金型を安全に開けることができるため、金型交換作業中の金型損傷や作業員の負傷のリスクを低減します。
• ブロー成形機および熱成形機では、成形保持中にパリソンまたはシートシリンダーが所定の位置を保持する必要があり、寸法の一貫性を確保するために荷重保持が監視されます。

組立自動化およびマテリアルハンドリング

• 自動組立治具では、作業者が治具エリアに入る前にシリンダーの位置が安全であることを確認する必要があり、DPSTスイッチの出力を使用して、シリンダー保持確認とガードドアを連動させる。
• 垂直昇降テーブル、シザーリフト、組立ラインの作業ポジショナーなどにおいて、SV27はプラットフォームを作業高さに保持し、位置フィードバックを緊急停止回路に統合します。
• パレタイザー、デパレタイザー、および高層倉庫システムでは、ロボットまたは手動による取り出し作業を行う前に、荷物を運ぶシリンダーが安全な保持状態であることを確認する必要があります。
• コンベアの分岐器、プッシャー、インデックスユニットにおいて、SV27は停止位置またはゲート位置を保持し、機械コントローラにステータスを報告することで、生産が継続される前にバルブの故障を検出できるようにします。

危険物および規制産業における用途

• 医薬品製造装置では、作業者が滅菌区域または加圧区域に立ち入る前に、監視された空気圧シリンダーの位置保持によって機械の安全な状態を確認する必要がある。
• 食品および飲料加工機械では、洗浄環境や衛生要件により密閉型バルブ構造が求められ、カテゴリー2の監視機能は規制上の安全回路要件を満たします。
• 爆発性雰囲気の隣接区域（非ATEX区域）では、DPSTスイッチのフィードバックにより、ATEX認証を必要とする近接センサーが置き換えられ、安全アーキテクチャが簡素化されます。
• CEマーク付き機械の欧州経済領域への輸出では、機械指令の文書要件を満たすために、カテゴリー2の安全機能とバルブ部品自体へのCEマーク表示の両方が求められます。

注文と型番構成

SV27シリーズの型番には、作動方式、ポート構成、本体サイズ、電圧、電気接続、および監視構成がコード化されています。詳細な構成オプションと最新の価格については、ROSS Controls（(800) 438-7677）までお問い合わせいただくか、rosscontrols.comをご覧ください。

作動方式：NC = 圧力制御（常時閉）；DC = ソレノイドパイロット制御（24 VDC または 110/120 VAC）。

ソレノイドモデルの電圧コード：08 = 24 VDC、07 = 110/120 VAC 50/60 Hz。

ねじの種類：標準モデルはNPTねじを使用します。G（BSPP）ねじのバリエーションは「D」の接頭辞で示されます（例：D-SV27...）。

SV27シングルバルブシリーズは、単一用途においてカテゴリー2 PL cの定格です。カテゴリー3 PL eの場合は、SV27冗長チェックバルブシリーズ（1307）を指定してください。

SISTEMAライブラリファイルおよび安全データシートは、rosscontrols.comからダウンロードできます。

SV27シリーズ シングルバルブの型番例

アクセサリー

CNOMO電気ケーブルアセンブリ

配線済みのCNOMOケーブルアセンブリ（リード線付き）は、ソレノイドおよびDPSTスイッチ接続用の標準長さで提供されており、現場での配線時間とパネル組み立ての複雑さを軽減します。

圧力検証用アクセサリ

オプションの圧力検証ポートアクセサリには、視覚的なポップアップ式ピン圧力インジケーター（モデル988A30）と、5psiの立ち下がりエッジにプリセットされた電気式圧力スイッチ（モデル586A86）があります。これらは、オペレーターがアクセスする前にシリンダー圧力が解放されたことを追加的に証明し、カテゴリ2のエネルギー検証要件をサポートします。

排気サイレンサー

ROSS製アルミ製排気サイレンサーは、すべてのSV27ポートサイズに対応しています。サイレンサーの流量容量が回路の排気流量要件以上であることを確認してください。汚染されたサイレンサーや容量不足のサイレンサーは背圧を発生させ、バルブのシフト速度や診断タイミングに影響を与えます。

LOXロックアウト制御

LOX手動ロックアウトアクセサリはSV27と統合され、LOTO手順において確実なエネルギー遮断を実現します。LOX機構は、ロックアウト装置が作動している間、バルブの再通電を防ぎ、メンテナンスアクセス前にゼロエネルギー状態の確認を可能にします。

関連製品およびアクセサリー

• 27シリーズ パイロット式逆止弁（1305） - カテゴリー1 PL c インライン パイロット式逆止弁（スイッチ監視機能内蔵なし）。外部監視が不要な用途向け。https ://www.rosscontrols.com/en/series/1305-27-series-pilot-operated-check-valves
• SV27シリーズPO冗長チェックバルブ（1307） - カテゴリー3 PL e負荷保持用冗長2バルブSV27アセンブリ（外部監視機能付き） - このシリーズの次の安全レベル。https ://www.rosscontrols.com/en/series/1307-sv27-series-pilot-operated-redundant-check-valves
• CC4シリーズダブルバルブ（1303） - 双方向安全シリンダー制御およびカテゴリ4 PL e負荷保持用の4/3クローズドセンターダブルバルブ。https ://www.rosscontrols.com/en/series/1303-cc4-series-double-valve
• 19シリーズ パイロット式逆止弁（1304） - 小口径回路およびパネル取り付け用のコンパクトな直角型カテゴリー1 PL cパイロット式逆止弁。https ://www.rosscontrols.com/en/series/1304-19-series-pilot-operated-check-valves
• LOXロックアウトバルブ（エネルギー遮断） - OSHAのロックアウト/タグアウト要件に基づき、メンテナンス中の安全なエネルギー遮断を実現するロックアウトバルブ。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• 電気コネクタ- ROSS CNOMOおよびDINコネクタアセンブリ、配線済みケーブルセット、SV27ソレノイドおよびスイッチ配線用の点灯式インジケーター。https ://www.rosscontrols.com/en/series/91-electrical-connectors

よくある質問（FAQ）

Q：SV27シリーズは、標準の27シリーズPOチェックバルブと何が違うのですか？

A： SV27は、安全規格に準拠したDPST（双極単投）位置スイッチをバルブ本体に直接組み込んでいます。このスイッチはバルブ内部の位置を監視し、お客様提供の安全コントローラにデュアルチャンネルの電気フィードバックを提供します。NO接点とNC接点の両方を適切に監視することで、最大90%の診断範囲を実現し、カテゴリ2 PL cの安全性能を達成できます。標準の27シリーズには位置スイッチは含まれておらず、カテゴリ1 PL cのみの性能となります。

Q：SV27シングルバルブシリーズは、どの安全カテゴリーとPL（圧力損失）を達成していますか？

A： DPSTスイッチの接点両方を適切に監視する単一バルブ構成の場合、SV27はISO 13849-1に基づく安全カテゴリ2、性能レベルc（PL c）、およびIEC 61508/61511に基づくSIL 2を達成します。冗長構成（SV27バルブ2台を直列接続し、両方を監視する）では、カテゴリ3 PL eを達成できます。事前に構築された冗長SV27構成については、シリーズ1307を参照してください。

Q：DPSTスイッチとは何ですか？また、どのように動作しますか？

A： DPST（双極単投）スイッチは、バルブのスプールまたはポペットの位置から物理的に作動する、直接操作式の強制ガイド型ポジティブブレーク安全スイッチです。接点は2つあり、1つは常開（NO）、もう1つは常閉（NC）です。バルブが通常の動作位置にあるとき、スイッチの接点はそれぞれ定義された状態になります。バルブが指令された位置に到達しない場合、スイッチの出力は不一致を安全コントローラに報告します。ポジティブブレーク設計により、接点の溶着によって故障状態が隠蔽されるのを防ぎます。

質問：診断カバー率90％とはどういう意味ですか？また、どのようにして達成されるのですか？

A:診断カバレッジ (DC) が 90 % であるということは、バルブ システム内の危険な故障モードの 90 % を監視方式で検出できることを意味します。SV27 で 90 % DC を達成するには、バルブ制御状態が変化するたびに、安全コントローラが DPST スイッチの NO 接点と NC 接点の両方を監視する必要があります。片方の接点のみを監視すると、DC が低下します。90 % DC の値は、ISO 13849-1 表 K.1 に基づくカテゴリ 2 の中 DC 準拠をサポートします。

Q：SV27ソレノイドパイロットモデルの電圧オプションは何ですか？

A： SV27ソレノイドパイロットモデルは、24VDC（6ワット）と110/120VAC（突入電流87VA、保持電流30VA）の2種類があります。圧力制御式（常時閉）タイプは電気ソレノイドを使用しませんが、位置フィードバック用のDPSTスイッチは搭載しています。230/240VACタイプについては、ROSS Controlsまでお問い合わせください。

Q：SV27はどのような認証を取得していますか？

A： SV27シリーズは、DGUV認証（ドイツ社会災害保険による安全性試験済み）、CEマーキング（EU機械指令2006/42/EC）、CSA/UL認証（北米市場向け）、およびEAC適合宣言（ユーラシア経済連合向け）を取得しています。このグローバル認証パッケージにより、SV27は追加の第三者認証なしで世界中の設置場所に適しています。

Q: SV27のMTTFD値はいくつですか？

A: SV27のMTTFDは、年間7,360サイクルの使用率で98.15年です。PFHDは2.35 x 10^-8/時です。B10D値は20,000,000サイクルです。これらの値は、SISTEMAやその他のIEC 62061/ISO 13849-1計算ツールで、安全機能の達成可能な性能レベルを決定するために使用されます。

Q：SV27の動作圧力範囲はどれくらいですか？

A： SV27シングルバルブシリーズは、40～150 psig（2～10 bar）の圧力範囲で動作します。最低40 psigという圧力要件は、ソレノイドパイロットの確実な切り替えとDPSTスイッチの安定した作動に必要な高い動作圧力を反映したものです。40 psig未満の圧力では動作させないでください。

Q: SV27はカテゴリ2の負荷保持回路でどのように使用されますか？

A: SV27を取り付けます。ポート1を方向制御弁（供給側）に、ポート2をシリンダポートに接続します。ソレノイドを安全コントローラの出力に接続します。DPSTスイッチの接点（NOとNC）を両方とも安全コントローラの入力回路に接続します。安全コントローラが負荷保持を指示すると、SV27ソレノイドへの通電を停止し、両方のスイッチ接点がバルブが安全保持状態に達したことを確認することを確認します。スイッチが状態を確認しない場合、コントローラは故障を検出し、機械の再起動を禁止します。

Q：SV27は、負荷保持用途においてどのくらいの頻度でテストする必要がありますか？

A： ROSS社は、負荷保持弁用途において、スイッチとポペットシールの機能テストを8時間ごとに実施することを推奨しています。このテスト頻度は、ROSS SV27カタログの推奨事項と一致しており、公開されている安全データで想定されているプルーフテスト間隔を裏付けています。負荷保持コマンドの発生頻度が低い用途では、統計的信頼性を維持するために、この間隔で計画的なテストサイクルを実施する必要があります。

Q：SV27はDPSTスイッチの監視なしで使用できますか？

A:はい、ただしDPSTスイッチを監視しない場合、バルブはカテゴリ1のPOチェックバルブ（標準の27シリーズに相当）として機能し、診断カバレッジは0%に低下します。SV27のカテゴリ2 PL c安全機能を実現するには、両方のDPSTスイッチ接点を安全コントローラでアクティブに監視する必要があります。監視されていないスイッチ接点は安全機能に寄与しません。

Q：SV27は、ヨーロッパでの設置に対応するため、G（BSPP）ネジ仕様で入手可能ですか？

A：はい。G（BSPP）ねじ仕様は、すべてのSV27構成でご利用いただけます。これらのモデルには、型番に適切なねじコードが付されています。Gねじ仕様のモデル番号一覧については、ROSS Controls（(800) 438-7677）までお問い合わせいただくか、rosscontrols.comをご覧ください。

Q: SISTEMAライブラリとは何ですか？また、SV27でそのライブラリにアクセスするにはどうすればよいですか？

A: SISTEMAライブラリは、ISO 13849-1性能レベル計算に使用されるSISTEMA（Safety Integrity Software Tool for the Evaluation of Machine Applications）ソフトウェアにインポートできるようにフォーマットされた、事前検証済みの安全コンポーネントデータブロックのセットです。ROSSは、rosscontrols.com/en/series/1306からダウンロードできるSV27専用のSISTEMAライブラリファイルを提供しています。このファイルをインポートすることで、B10D、MTTFD、PFHDの値をSISTEMAに手動で入力する必要がなくなります。

設置およびメンテナンスに関するガイドライン

• SV27をインラインで取り付け、ポート1を方向制御弁側に、ポート2をシリンダーまたはアクチュエータポートに接続してください。ポートの向きが間違っていると、負荷保持機能が失われます。
• バルブをシリンダーポートのできるだけ近くに配置することで、閉じ込められる空気量を最小限に抑え、圧力が均一になるまでのシリンダーのドリフト距離を短縮できます。
• ソレノイドパイロットモデルの場合は、負荷保持が必要なときに通電が停止する安全規格準拠の制御出力にソレノイドを接続してください。圧力制御モデルの場合は、負荷保持が必要なときに遮断される信号にパイロットポートを接続してください。
• DPSTスイッチの接点（NOとNC）の両方を安全コントローラの入力回路に接続してください。片方の接点のみを監視すると診断範囲が狭くなり、カテゴリ2の要件を満たさない場合があります。適切な定格の安全入力モジュールを使用してください。
• 安全コントローラを設定して、ソレノイド指令の変更ごとに、両方のDPSTスイッチ接点が期待されるバルブ状態を確認するようにします。スイッチが正しい状態を確認しない場合は、コントローラは障害を登録し、障害が解消されるまで機械の再起動を禁止する必要があります。
• SV27の上流側に、5ミクロン以上のフィルターでろ過された圧縮空気を供給してください。5ミクロンフィルターの要件はSV27のカタログに記載されており、ポペットシートの完全性とスイッチ作動の安定性を長期にわたって維持するために必要です。
• 試運転前に、供給圧力が40～150psig（2～10bar）の範囲内であることを確認してください。40psig未満の圧力では、バルブの切り替えが不完全になったり、DPSTスイッチの作動タイミングがずれたりする可能性があります。
• 設置場所の周囲温度が4～50℃（40～120°F）以内であることを確認してください。周囲温度が49℃を超えると、ソレノイドコイルの定格やスイッチ接点の寿命に影響を与える可能性があります。
• 試運転時にDPSTスイッチの校正チェックを実施してください。ソレノイドを少なくとも3回通電・遮断し、両方のスイッチ接点出力を監視します。各コマンド後、スイッチ接点が正しく、かつ想定された時間内に応答することを確認してください。基準値との比較のために、スイッチの応答を記録してください。
• 負荷保持用途の場合、ROSS SV27カタログの推奨に従い、8時間ごとにDPSTスイッチとポペットシールの機能テストを実施してください。自動PLCテストルーチンをプログラムすることで、意図的な負荷保持サイクルを開始し、スイッチ出力を確認し、ポペットシールダウンを確認することができます。
• オプションの圧力検証アクセサリが取り付けられている場合は、電気式圧力スイッチ（モデル586A86）を安全コントローラの入力に接続してください。5psiの立ち下がりエッジ出力を使用して、オペレーターがアクセスする前にシリンダー圧力がほぼゼロまで解放されていることを確認してください。
• 排気口またはブローダウンポートを、サイズが小さすぎるサイレンサーで塞がないでください。排気背圧によってバルブの切り替えが遅れ、安全制御装置が想定するタイミングとは異なるタイミングでDPSTスイッチが作動する可能性があります。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで+1-248-764-1800またはフリーダイヤル(800)438-7677までお問い合わせいただくか、rosscontrols.comをご覧ください。

完全な技術データ、寸法図、SISTEMAライブラリファイル、DGUVおよびCE認証文書、バルブコンフィギュレーターへのアクセスについては、rosscontrols.comのROSS Controls SV27シリーズ製品ページをご覧いただくか、ROSSまで(800) 438-7677までお問い合わせください。

カタログのダウンロード： https://www.rosscontrols.com/en/documents/381
