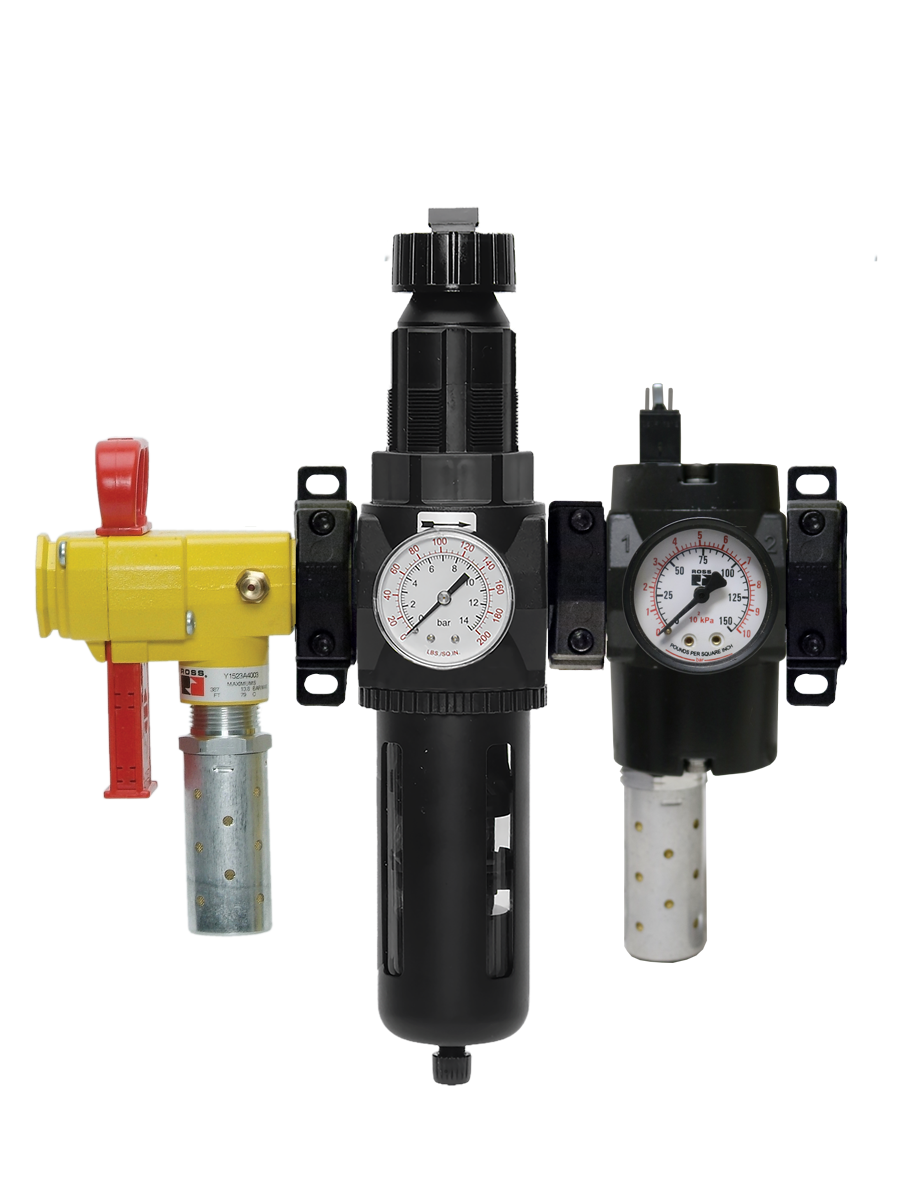

MDC1 シリーズ安全排気バルブ付き安全エアエントリーアセンブリ 安全カテゴリー。 1 PL e、外部監視

製品概要

ROSS Controlsは、MDC1シリーズのシングルポペット式安全排気（ダンプ）バルブと15シリーズのLOXロックアウトバルブ、およびMDシリーズの空気処理コンポーネントを組み合わせた、事前に設計された安全空気流入アセンブリです。ISO 13849-1:2015に準拠した安全カテゴリ1、パフォーマンスレベルc（外部監視）アプリケーション向けに設計されたこのアセンブリは、工場でテスト済みの単一ユニットで、信頼性の高い空気圧エネルギー遮断、空調、および安全排気を提供します。

このアセンブリの中核となるMDC1シリーズバルブは、3/2ノーマルクローズ型のシングルポペット設計を採用しており、通電停止時に空気圧の供給を遮断し、下流側の圧力を大気圧に排出します。ソリッドステート圧力センサーを搭載していないMDC1は、外部安全制御システムが必要な監視機能を提供するカテゴリー1アプリケーション向けに設計されています。1/2インチボディサイズで利用可能なEEZ-ONソフトスタート機能は、起動時に下流側の圧力を徐々に上昇させることで、急激な圧力上昇から人員と機器を保護します。

アセンブリの構成部品には、OSHAおよびANSI規格に準拠したエネルギー遮断用のクラシックまたはモジュラーLOXロックアウトバルブ、空気品質調整用のフィルター、一体型フィルター/レギュレーター、または金属製ボウル付きフィルター/レギュレーター/ルブリケーター、および一体型サイレンサー付きMDC1安全排気バルブが含まれます。すべての構成部品は、出荷前に工場で構成、配管、およびテストされます。安全機能の計算をサポートするSISTEMAライブラリデータは、rosscontrols.comからダウンロードできます。

エントリーレベルの空気圧安全システムを指定する設計エンジニア、調達担当者、およびOEM機械メーカーにとって、このシリーズは最小限の現場組立作業でカテゴリー1、PL c規格への準拠を容易に実現します。モジュール構造により、ポートサイズのカスタマイズ、ロックアウトバルブの位置決め、FRL構成、および圧力計や追加ポートブロックなどのオプションアクセサリに対応します。

主なエンジニアリング機能

• MDC1シリーズ シングルポペット安全排気弁- 3/2ノーマルクローズのシングルポペット設計により、圧力センサーなしで空気圧エネルギー供給を遮断し、下流側の圧力を排気します。外部監視時にはカテゴリー1の安全機能を提供します。
• EEZ-ONソフトスタート機能（1/2インチボディ） - 起動時に出口圧力が徐々に上昇し、入口圧力の約50%に達した時点で全開します。これにより、作業員や下流側の機器を急激な圧力上昇から保護します。
• クラシックまたはモジュラーLOXロックアウトバルブ- 15シリーズLOXバルブは、OSHA 1910.147およびANSI/ASSE Z244.1に準拠したエネルギー遮断機能を提供します。大型のプッシュ/プルハンドル、OFF位置でのみロック可能、フルサイズの排気ポート、ポップアップインジケーター付き統合センシングポート、長時間のアイドリング後でも確実にシフトできるフッ素樹脂製スリッパーシールを備えています。
• MDシリーズ空気処理装置（金属製ボウル付き） - 金属製ボウル付きフィルター、一体型フィルター/レギュレーター、またはフィルター/レギュレーター/ルブリケーターが、安全排気弁への圧縮空気供給を調整します。5ミクロンフィルターエレメント、自動フィルタードレン、自己減圧式圧力レギュレーター、およびアナログゲージが付属しています。
• 工場で組み立て・テスト済み- すべてのシリーズ製品は、出荷前に完全に構成され、漏れテストと性能検証が行われているため、現場での組み立てミスがなくなり、設置時間を大幅に短縮できます。
• インライン／モジュラー取り付け- 1/2インチボディサイズは、MDシリーズのフィルターレギュレーターユニットへのインライン接続またはモジュラー接続に対応しています。1インチボディサイズはインライン接続のみです。モジュラー取り付け用のブラケット、ネジ、クランプ、および取り付けアダプターが利用可能です。
• 一体型排気サイレンサー- MDC1バルブに内蔵された目詰まり防止サイレンサーにより、外部サイレンサーの選択や配管経路の変更を必要とせずに、排気口での排気騒音を低減します。
• SISTEMAライブラリのサポート- MDC1バルブ用のSISTEMA互換安全データはrosscontrols.comからダウンロードでき、安全システム計算に直接インポートしてカテゴリ1、PL cの達成を検証できます。
• 防爆型ソレノイドパイロットオプション- 危険区域への設置向けに、防爆型ソレノイドパイロットバージョンをご用意しています。クラスIディビジョン1/2のオプションおよびカスタム構成については、ROSS Controlsまでお問い合わせください。
• 構成可能な追加ポートブロック- 1/4インチ、3/8インチ、または1/2インチサイズのオプションの追加ポートブロックは、上流、下流、またはその両方に設置でき、ゲージ、トランスデューサー、センサー、または分岐回路用の追加接続ポイントを提供します。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

一般的な機械安全対策 - カテゴリー1の用途

• 工作機械、旋盤、フライス盤、研削装置など、メンテナンス作業中に制御された空気圧エネルギー除去を行うには、外部安全コントローラによる監視を備えた、カテゴリー1に準拠した安全排気機能が必要です。
• 定期的なメンテナンスアクセスが必要なコンベアシステムおよびマテリアルハンドリング機器において、安全コントローラが各サイクルでMDC1バルブの状態を確認する。
• 包装機械（成形充填シール機、ケース組立機、ラベリングラインなど）において、機械のPLCに統合されたカテゴリー1の空気圧安全装置がリスク評価要件を満たす場合。
• ISO 13849-1 カテゴリー 1 に従って安全な空気圧エネルギー除去を必要とする、オペレーターがセットアップおよびウェブスレッディング作業を行う印刷機および加工装置。
• FRLアセンブリは、安全排気弁および下流のアクチュエータに、清浄で調整された空気が確実に供給されるようにする農業および食品加工機器。
• MDC1 1/2インチ本体に搭載されたEEZ-ONソフトスタート機能により、システム加圧中の下流シリンダーや工具への衝撃荷重を防止する組立自動化セル。

空気圧制御および空気排出/放出アプリケーション

• 制御されたカテゴリー1のエアダンプにより、システム全体の電源を遮断することなく、ワークピースの安全なロードとアンロードを可能にする、マシニングセンターの空気圧式クランプおよび固定システム。
• MDC1バルブが安全なオン/オフ制御を提供し、ソフトスタート機能が起動時の急激な空気噴射を防ぐブローオフおよびエアナイフシステム。
• オペレーターが工具ゾーンに立ち入る前に、カテゴリー1に準拠した安全な排気設備を必要とする空気圧プレスおよび成形システム。
• 自動試験台では、安全な空気導入アセンブリにより、空気圧試験回路への制御された加圧と安全な排気が行われます。

注文と型番構成

本シリーズは、MDC1バルブの構成、本体/ポートサイズ、ロックアウトバルブの種類、およびFRLオプションをコード化した型番構造を採用しています。すべてのアセンブリは工場で構成およびテスト済みです。ここに記載されていない構成については、ROSS Controls社にお問い合わせください。

MDC1シリーズ（カテゴリー1、圧力センサーなし）は、シリーズアセンブリで使用されるバルブです。

本体サイズ1/2インチで、インラインまたはモジュール式マウントとEEZ-ONソフトスタート機能を備え、3/8インチから3/4インチまでのポートサイズに対応します。

本体サイズ1インチで、インラインマウントにより3/4インチから1-1/4インチまでのポートサイズに対応します。

電圧規格は24VDCです。その他の電圧については、ROSS Controls社にお問い合わせください。

電気接続オプションには、DIN EN 175301-803 フォームCおよびM12が含まれます。

ねじの種類：NPT（北米規格）およびG/BSPP（国際規格）。

ロックアウトバルブは、用途の要件に応じて、FRLコンポーネントの前または後に配置できます。

1/4インチ、3/8インチ、または1/2インチサイズの追加ポートブロックは、上流側、下流側、またはその両方に配置できます。

アナログ圧力計とデジタルトランスデューサーのオプションをご用意しています。

危険場所向けに防爆型ソレノイドパイロットをご用意しております。詳しくはROSSまでお問い合わせください。

安全計算用のSISTEMAライブラリデータはrosscontrols.comからダウンロードできます。

アクセサリー

圧力計とトランスデューサー

下流側の圧力監視には、アナログ式圧力計とデジタル式圧力変換器を使用します。

排気サイレンサー

外部排気サイレンサーは、排気経路を遠隔にする必要がある場合に、さらなる騒音低減効果を発揮します。

警告：排気サイレンサーの流量容量は、バルブの排気容量以上でなければなりません。サイレンサーが汚染されたり詰まったりすると、背圧が発生し、安全な排気性能が低下する可能性があります。

配線済み電気コネクタ

ソレノイドおよびセンサー接続用の配線済みコネクタセット。

ロックアウトおよび取り付け用アクセサリー

交換用フィルターエレメント

関連製品およびアクセサリー

• 1283シリーズ安全空気入口アセンブリ（MDCシリーズ搭載、カテゴリー1および2） - カテゴリー2、PL cまでの外部監視用ソリッドステート圧力センサーを備えたMDC1（カテゴリー1）およびMDC2（カテゴリー2）安全排気バルブを組み込んだ安全空気入口アセンブリ。https ://www.rosscontrols.com/en/series/1283-safe-air-entry-assembly-with-mdc-series-safe-exhaust-valve
• 1284シリーズ安全排気バルブアセンブリ（SV27シリーズ搭載） - カテゴリー2、PL cの外部監視アプリケーション向け、強制誘導式DPSTスイッチフィードバックを使用したSV27シリーズセンシングバルブ搭載安全排気バルブアセンブリ。https ://www.rosscontrols.com/en/series/1284-safe-air-entry-assembly-with-sv27-series-safe-exhaust-valve
• 1285シリーズ安全排気口アセンブリ（M35シリーズ搭載） - カテゴリー4、PL e外部監視アプリケーション向け、M35シリーズ冗長二重バルブを備えた安全排気口アセンブリ。https ://www.rosscontrols.com/en/series/1285-safe-air-entry-assembly-with-m35-series-safe-exhaust-valve
• 1286シリーズ安全排気アセンブリ（DMCシリーズ搭載） - カテゴリー4、PL eアプリケーション向け、DM1CまたはDM2Cシリーズ内部監視型ダブルバルブ搭載安全排気アセンブリ。https ://www.rosscontrols.com/en/series/1286-safe-air-entry-assembly-with-dmc-series-safe-exhaust-valve
• MDC1シリーズ シングルバルブ- カテゴリ1アプリケーション向けスタンドアロン型MDC1シリーズ 3/2 NCシングルポペット安全排気バルブ。https ://www.rosscontrols.com/en/series/mdc1
• 15シリーズLOXロックアウトバルブ- OSHA 1910.147およびANSI/ASSE Z244.1に準拠したエネルギー遮断用のクラシックおよびモジュラーLOXロックアウトバルブ。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

よくある質問（FAQ）

Q: このシリーズと1283シリーズの安全空気侵入アセンブリの違いは何ですか？

A：このシリーズでは、ソリッドステート圧力センサーを搭載していないMDC1バルブのみを使用しており、カテゴリ1、PL c（外部監視のみ）に対応しています。1283シリーズでは、MDC1（カテゴリ1）とMDC2（カテゴリ2）の両方のバルブオプションを提供しています。MDC2は、バルブの状態情報を外部安全コントローラーにフィードバックするソリッドステート圧力センサーを内蔵しており、カテゴリ2、PL cまで対応可能です。リスク評価でより高い診断範囲が必要な場合は、MDC2搭載の1283シリーズを指定してください。

Q: MDC1バルブにおける「外部監視」とはどういう意味ですか？

A：外部監視とは、安全機能が顧客の安全制御システム（PLC、安全リレー、または安全コントローラ）に依存し、MDC1バルブがその機能を果たしたことを検証することを意味します。DMCシリーズなどの内部監視バルブとは異なり、MDC1には自己診断回路は搭載されていません。外部コントローラは、適切なフィードバック信号を使用して各機械サイクルでバルブの状態を監視し、異常が検出された場合は機械の動作を停止する必要があります。

Q：このシリーズはどの安全カテゴリーとPLレベルを満たしていますか？

A： MDC1バルブを搭載したシリーズは、必要な監視機能を提供する適切な外部安全制御装置と併用することで、ISO 13849-1:2015に準拠した安全カテゴリ1、性能レベルc（PL c）を達成します。rosscontrols.comで入手可能なSISTEMAライブラリデータには、安全計算でこれを検証するために必要な安全パラメータが記載されています。

Q：EEZ-ONソフトスタート機能とは何ですか？

A： EEZ-ONは、ロス・コントロールズ社が商標登録したソフトスタート機能で、MDC1 1/2インチボディサイズに搭載されています。通電時、バルブは出口圧力が入口圧力の約50%に達するまで徐々に上昇するのを許容します。その後、バルブは全開になり、全速力で加圧を完了します。この段階的な起動により、作業員は急激な圧力上昇から保護され、下流側のシリンダー、工具、配管への衝撃荷重も防止されます。

Q：MDC1バルブはインライン潤滑が必要ですか？

A：いいえ。MDC1バルブに採用されているPTFE製バックアップピストンリングは、インライン潤滑の有無にかかわらず、信頼性の高い動作を可能にします。ただし、下流側の他のコンポーネント用にFRLアセンブリに潤滑装置が組み込まれている場合は、MDC1バルブはDIN 51519規格に準拠した石油系潤滑剤に対応しています。

質問：ロックアウトバルブをFRLの下流に設置することは可能ですか？

A：はい。LOXロックアウトバルブの位置は型番で設定可能です。用途要件や設備のエネルギー遮断手順に応じて、FRLコンポーネントの上流（前）または下流（後）に設置できます。お客様の設置環境におけるロックアウトバルブの設置位置については、ROSS Controls社にお問い合わせください。

Q：どのような空気質が求められますか？

A： MDC1バルブおよびすべての組立部品には、最低でもISO 8573-1クラス7:4:4を満たすろ過済み圧縮空気が必要です。MDシリーズFRLに内蔵された5ミクロンフィルターがこのろ過を提供します。上流側の空気供給源が清潔で乾燥していることを確認し、定期的なメンテナンススケジュールに従ってフィルターエレメントを交換してください。

Q：防爆型はありますか？

A：はい。MDC1バルブの防爆型ソレノイドパイロットバージョンは、クラスI、ディビジョン1または2に分類される危険区域への設置に対応しています。危険区域向け製品の構成および該当する認証については、ROSS Controlsに直接お問い合わせください。

Q：利用可能な電圧は？

A：標準電圧は24VDCです。その他の電圧については、ROSS Controls社にお問い合わせください。なお、米国ではOSHA規制により制御電圧は120VAC以下に制限されているため、米国国内用途では230VACオプションはご利用いただけません。

Q: SISTEMAライブラリファイルには何が収録されていますか？

A： SISTEMAライブラリファイルには、MDC1バルブの安全パラメータ（PFH（1時間あたりの故障確率）、MTTFD（危険故障までの平均時間）、B10値、DC（診断カバレッジ）データなど）が含まれています。これらの値は、ISO 13849-1に準拠したPL達成度を計算するために使用されるSISTEMAソフトウェアツールに直接インポートされます。ファイルはrosscontrols.comからダウンロードできます。

質問：このアセンブリは、機械式パワープレスのクラッチ／ブレーキ機構の制御に使用できますか？

A：いいえ。ROSS Controlsの仕様および適用される規制に基づき、これらのバルブアセンブリは機械式パワープレスのクラッチ／ブレーキ機構の制御には対応していません。機械式パワープレスの制御には、ROSS Controlsに適切なプレス制御バルブ製品についてお問い合わせください。

Q：最低作動圧力はどれくらいですか？

A：最低作動圧力は30 psig（2 bar）です。この閾値を下回る供給圧力では、バルブの切り替えが不完全になったり、安全な排気機能が不安定になったりする可能性があります。機械の運転中は、上流側の圧力調整器が常に30 psig以上の圧力を維持していることを確認してください。

Q：CADモデルは入手可能ですか？

A：はい。rosscontrols.comでは、複数の形式の2D図面と3D CADモデルをダウンロードできます。これらは機械設計の統合をサポートし、OEMメーカーのエンジニアリングリードタイムを短縮します。

Q：最大作動圧力はどれくらいですか？

A：シリーズアセンブリの全コンポーネントの最大作動圧力は150 psig（10.3 bar）です。アセンブリのどのポートでも、この制限を超えないようにしてください。

設置およびメンテナンスに関するガイドライン

• 取り付け方向は問いません。FRLボウルからの凝縮水排出を最適化するには、垂直取り付けが推奨されます。
• アセンブリの寿命を最大限に延ばし、汚染物質がバルブのシール性能を阻害するのを防ぐため、ISO 8573-1クラス7:4:4以上の規格を満たすろ過済みの圧縮空気を供給してください。
• 供給ラインや排気口を塞がないでください。塞ぐと圧力が最低30psigを下回り、安全な排気性能が損なわれる可能性があります。
• MDC1ソレノイドを外部安全制御システムに接続する際は、ROSS Controls社から入手可能な統合ガイドに従ってください。外部コントローラは、機械の各サイクルでバルブの状態を確認する必要があります。
• LOXロックアウトバルブは、施設のエネルギー遮断手順およびロックアウト／タグアウトプログラムの要件に基づいて、FRLの前または後に配置してください。
• 高湿度環境で運転する場合は、フィルターボウルへの結露水の蓄積を防ぐため、適切な圧縮空気乾燥機または水分分離器を上流側に設置してください。
• 排気サイレンサーの排気流量が、バルブの排気流量と同等以上であることを確認してください。サイレンサーが汚染されていたり詰まっていたりすると、背圧が発生し、安全な排気性能が低下します。
• モジュール式取り付けには、ブラケット、ネジ、クランプ、および取り付けアダプタキット（R-A118-105M）を使用してください。すべてのモジュール式ジョイントが正しく取り付けられ、しっかりと固定されていることを確認してください。
• 注：LOXロックアウトバルブは、OSHA 1910.147およびANSI/ASSE Z244.1に基づきエネルギー遮断装置として定義されており、緊急停止装置ではありません。
• 設置後、完全な機能テストを実施してください。ロックアウト動作、FRL圧力設定、MDC1の通電/非通電、排気機能、および安全コントローラのフィードバック信号の導通を確認してください。
• フィルターエレメントの点検および交換に関する定期メンテナンススケジュールを策定してください。5ミクロンエレメントは、フィルター全体の圧力損失が7 psig（0.5 bar）を超えた場合、または施設のメンテナンスプログラムに従って交換してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

カスタマーサービス：1-800-GET-ROSS（1-800-438-7677）。テクニカルサービス：1-888-TEK-ROSS（1-888-835-7677）。

詳細な技術データ、寸法図、SISTEMAライブラリファイル、および製品コンフィギュレーターへのアクセスについては、rosscontrols.comにアクセスするか、ROSS Controlsに直接お問い合わせください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/1282-safe-air-entry-assembly-with-mdc1-series-safe-exhaust-valve
