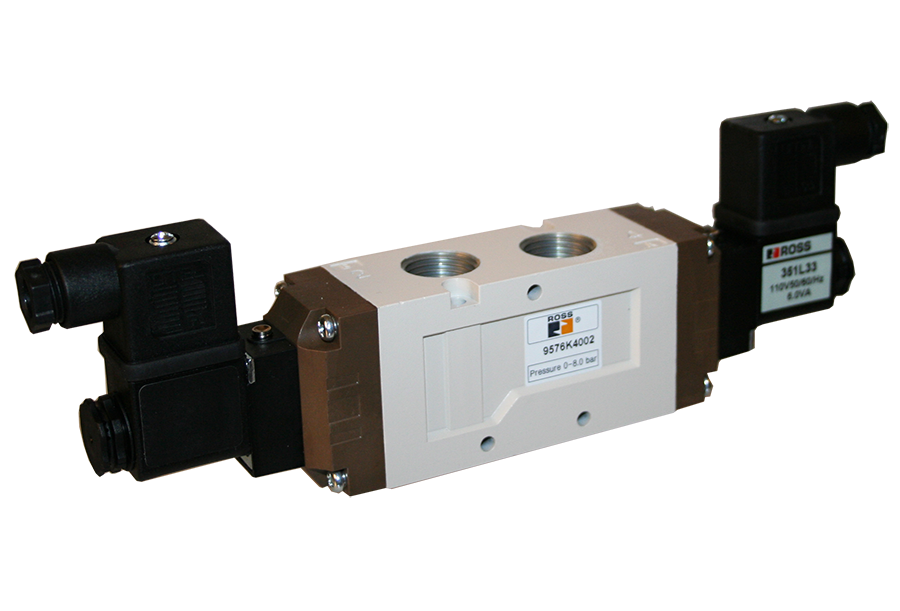

インラインスリムライン95シリーズ インラインスプールバルブ

製品概要

ROSS Controls 95シリーズは、設置スペースが限られているものの流量性能を妥協できない空気圧システム向けに設計された、スリムなボディポート型方向制御弁のシリーズです。3/2、5/2、5/3の弁機能があり、ソレノイドまたはエアパイロットによる作動方式が選択可能です。これらのスプール構造の弁は、1/8インチから1/2インチまでのポートサイズに対応し、0.7 Cv（1/8ポート、5/3機能）から4.5 Cv（1/2ポート、5/2機能）までの流量係数を実現します。インライン取り付けとマルチステーションマニホールドアセンブリの両方に対応しているため、システム設計者は機械レイアウトに合わせて弁を柔軟に調整できます。

95シリーズは、全体に弾性シールスプール構造を採用しています。スプールとスリーブの形状は、低いシフト力で確実なシール性を維持し、潤滑油あり・なし両方の圧縮空気に対応し、一般的な産業環境で発生する汚染レベルにも耐えます。すべてのソレノイドモデルはIP65の保護等級を備え、24VDCまたは110/120VACに対応しています。連続運転ソレノイドは、DCで2.5ワット、ACで3.5～3.6VAの保持電力を消費します。すべてのモデルには、設定やトラブルシューティング用の非ロック式プッシュボタン式手動オーバーライドが標準装備されています。

5/2および5/3機能の場合、95シリーズはシングルソレノイド（スプリングリターン）とダブルソレノイド（デテント）の両方の構成で利用可能であり、対応するシングルパイロットおよびダブルパイロットの空気制御バリアントも用意されています。5/3ダブルソレノイドスプリングセンターバルブは、保持、排気、または圧力バランスの中間位置要件をサポートするために、クローズドセンター、オープンセンター、および圧力センターの位置で提供されます。VDI/VDE 3847に準拠したアクチュエータの直接取り付け用に、1/4インチポートを備えた5/2 NAMURインターフェースバリアントも利用可能です。

95シリーズは、どの向きでもインラインで取り付け可能です。マニホールドを組み立てると、共通の供給および排気通路により、各バルブステーションごとに個別の配管が不要になり、設置作業とシステム設置面積を削減できます。マルチステーションマニホールドブロックは、3/2、5/2、または5/3バルブ構成の両方に対応しており、2～10ステーションの統合バルブバンクを実現できます。スペースに制約のある自動化システムで空圧コンポーネントを指定する設計エンジニアにとって、95シリーズは、スプールの信頼性、幅広い機能範囲、そして分かりやすい電気および空圧インターフェースオプションという実用的な組み合わせを提供します。

主なエンジニアリング機能

• 弾性シールスプール構造- スプールとスリーブの設計には、ポート面に対して確実なシールを維持する弾性シール要素が使用されており、潤滑空気サービスと非潤滑空気サービスの両方で、数百万サイクルにわたって内部漏れが少なく、信頼性の高い方向制御を実現します。
• スリムでコンパクトなボディ- バルブ本体のスリムな形状により、パネル筐体、機械フレーム、マニホールドバンク内のスペースを最小限に抑えます。1/8ポート5/2シングルソレノイドモデルの長さは約4.33インチ（110mm）で、スペースに制約のある設置場所でもバルブを密集配置できます。
• インラインおよびマニホールド取り付け- 95シリーズのバルブはすべて、NPTまたはG（BSPP）ネジのボディポート接続を使用してインラインで取り付けられます。同じバルブボディはマニホールドベースへの取り付けにも対応しているため、システム設計者はバルブを変更することなく、共通の供給通路と排気通路を備えた統合型マルチステーションバルブバンクを構築できます。
• 幅広い機能範囲- このシリーズは、ソレノイド式とエアパイロット式の両方の作動方式において、3/2（常時閉および常時開、スプリングリターン）、5/2（シングルソレノイドスプリングリターンおよびダブルソレノイドデテント）、および5/3（クローズドセンター、オープンセンター、プレッシャーセンター、スプリングセンタリング）の機能をカバーしています。
• ポートサイズ1/8～1/2インチ- 4種類のポートサイズ（1/8、1/4、3/8、1/2インチ）により、Cv値は0.7～4.5の範囲をカバーし、エンジニアはバルブの流量容量をアクチュエータの容量と必要なサイクル速度に正確に合わせることができ、大幅なオーバーサイズを避けることができます。
• 本体サイズに対して高い流量容量を実現 - 最適化された内部スプール形状により、1/2インチポートボディで最大4.5 Cvの流量を実現します。この流量対本体サイズ比により、95シリーズは包装および組立自動化で一般的な速度で中口径シリンダーを動作させるのに適しています。
• 24VDCおよび110/120VACソレノイドオプション- 標準的なソレノイド電圧である24VDCおよび110/120VACは、北米および世界の制御システムアーキテクチャの大部分をカバーしています。ACソレノイドの定格保持容量は3.5～3.6VA、DCソレノイドの消費電力は2.5ワットです。すべてのソレノイドは連続運転に対応しています。
• IP65ソレノイド筐体- すべてのソレノイドモデルに採用されているIP65筐体規格（IEC 60529）は、防塵性と低圧噴流水に対する耐性を備えており、一般的な産業環境や軽度の洗浄環境での設置をサポートします。
• 非ロック式プッシュボタン手動オーバーライド- 95シリーズのバルブにはすべて、非ロック式の手動オーバーライドが標準装備されています。このオーバーライド機能により、ソレノイドの通電やパイロットエア供給を必要とせずに、試運転、電気系統のトラブルシューティング、システム検証などの際に手動で切り替えを行うことができます。
• NAMURインターフェースオプション- 専用の5/2 NAMURインターフェースバリアント（1/4インチポート、Cv 1.3）により、VDI/VDE 3847に準拠した空気圧アクチュエータへの直接取り付けが可能になり、外部チューブや継手が不要になるため、バルブとアクチュエータのアセンブリをコンパクトにすることができます。

技術仕様

一般仕様

温度定格

動作温度範囲は、95シリーズのすべての構成において、周囲温度と媒体温度の両方に適用されます。

電気データ（ソレノイドパイロットバルブ）

すべてのソレノイドは、IEC 60529規格に基づき、IP65の保護等級で連続運転に対応しています。電気接続部はポートサイズによって異なります。

電気接続オプション

流量性能データ

一次ソレノイド制御およびエアパイロット制御構成における流量性能データ。電圧サフィックスW = 24 VDC、Z = 110～120 VAC 50/60 Hz。BSPPネジの場合は、Dプレフィックスを追加してください（例：D9576K3001W）。

認証およびコンプライアンス

代表的な用途と産業分野

包装および資材取り扱い

• 複数のシリンダーをコンパクトな機械フレーム内で制御する必要がある、成形充填シール機、カートニングライン、ケースパッキングシステムなど。95シリーズのマニホールドオプションは、バルブステーションを統合し、個別の空気圧チューブ配線を不要にすることで、組み立て時間とメンテナンスアクセスポイントを削減します。
• 小径シリンダーから中径シリンダーへの高速かつ再現性の高い移動が求められる自動搬送システムにおける、ピックアンドプレース、グリッパー、およびクランプ回路。5/2シングルソレノイドスプリングリターン機能により、製品リリース用途において、本来的に後退しない動作を実現します。
• 95シリーズのコンパクトなボディサイズと高いCv対ポートサイズ比のメリットを活かしたラベリング、コーディング、高速排出システムにより、狭いパネル内や機械一体型の設置環境でも迅速なシリンダ応答を実現します。

自動車組立・板金工場

• 溶接治具のクランプ、昇降搬送装置、組立工具など、機械の設置範囲内で高密度の空気圧アクチュエータを制御する必要がある用途に適しています。マニホールドに取り付けられた95シリーズのバンクは、共通の供給バルブと排気バルブを備えた集中バルブ配置をサポートします。
• 安全性および故障状態に関する要件に応じて、クリック機構またはスプリングリターン機構を備えた双方向シリンダ制御を必要とする、車体内部搬送システムおよびドア組立治具。
• 圧力保持または圧力バランスシーケンスのためにアクチュエータポートを中間位置で隔離するために、5/3クローズドセンターまたは圧力センター機能が必要なテストおよびリークチェックステーション。

食品・飲料加工

• 製品汚染のリスクを避けるため、潤滑油不要の空気供給が推奨される充填、キャッピング、および瓶詰めライン向け。95シリーズのスプール構造は、22.5～150 psigの無潤滑圧縮空気に対応しています。
• コンベヤの分岐ゲート、排出プッシャー、および蓄積制御システムは、インラインバルブ配管のためのスペースが最小限である場合、コンベヤフレーム構造に統合されたコンパクトなバルブ取り付け方式の恩恵を受ける。
• 中程度の洗浄環境下で稼働する包装・トレイ密封装置。すべての電気モデルはIP65のソレノイド筐体定格に対応しています。

一般産業オートメーション

• 工作機械の空気圧回路には、ワークのクランプ、切りくずの吹き飛ばし、パレット位置決めピン、ドアやガードのインターロックなどがあり、制御盤やマニホールド筐体内で信頼性の高い方向制御が必要となる。
• 部品排出、ブランク供給、およびスクラップ除去のための空気圧プレスおよびスタンピング補助回路。複数の機能を限られたバルブパネル領域に集約する必要がある。
• プッシャーバー、ポップアップローラー、ダイバーターアームなどのマテリアルハンドリングおよび仕分けシステムにおいて、5/2デテント機能は、連続的なソレノイド信号を必要とせずに、瞬間的な電源遮断時に最後に指令された位置を保持します。

プロセスオートメーションとアクチュエータ制御

• NAMURインターフェース5/2バリアントを使用して、ボールバルブおよびバタフライバルブの空気圧式四分の一回転アクチュエータを制御します。このインターフェースは、外部チューブやブラケットを使用せずに、VDI/VDE 3847に従ってアクチュエータに直接取り付けられます。
• 電気的に敏感なエリアや、プロセスコントローラから信号用空気が既に供給されている場所では、エアパイロット（圧力制御）方式が好ましいプロセスプラントにおける、遠隔空気圧アクチュエータ制御。
• 大型バルブアイランドアセンブリにおけるパイロットバルブの用途。コンパクトな95シリーズの本体サイズは、流量要件が比較的小さいパイロット操作式主段バルブの制御に適しています。

注文と型番構成

ROSS 95シリーズは、バルブ機能、ポートサイズ、作動方式、センター位置（5/3のみ）、電圧、ねじの種類をコード化した構造化モデル番号システムを採用しています。標準NPTねじがデフォルトです。BSPP/Gねじの場合は接頭辞Dを追加してください。電圧サフィックスWは24VDC、Zは110～120VAC 50/60Hzに対応します。

電圧コードは、ソレノイド制御モデルにのみ適用されます。W = 24 VDC、Z = 110～120 VAC、50/60 Hz。エアパイロット（圧力制御）モデルには電圧サフィックスはありません。

BSPP（G）ネジポートの場合は、型番の前に「D」の接頭辞を追加してください（例：9576K3001WではなくD9576K3001W）。

ソレノイドの電気接続タイプはポートサイズによって決まります。1/8ポートモデルはMICRO-MINI EN 175301-803コネクタを使用し、1/4、3/8、および1/2ポートモデルはEN 175301-803 Industrial Form Bコネクタを使用します。

バルブには工場出荷時に配線済みのコネクタが取り付けられた状態で提供されます。配線済みコネクタのオプションについては、ROSS Controls社にお問い合わせください。

5/3 スプリングセンター機能コード: 019 = 圧力 (パワー) センター; 010 = クローズドセンター; 007 = オープンセンター。

NAMURインターフェースモデル（9576K290xシリーズ）は、1/4インチポートのみを使用し、VDI/VDE 3847規格に準拠して取り付けられます。信号ポートのネジ山は、一部の小型ポートサイズに10-32 UNFが、大型ポートサイズに1/8インチNPTがそれぞれ適用されます。

アクセサリー

電気コネクタ

ROSS社は、95シリーズバルブ用のスタンドアロン型および配線済みソレノイドコネクタを提供しています。オプションとして、IP65準拠のコイルコネクタや、LEDステータスインジケーターおよびサージサプレッサを内蔵したコネクタもご用意しています。

マニホールドブロック

マルチステーションマニホールドブロックは、3/2バルブ用、および5/2または5/3バルブ用があり、共通の供給および排気通路を備えた2～10個のバルブステーションをサポートします。マニホールドへの取り付けにより、各ステーションごとに個別のインライン配管が不要になり、システム設置面積が縮小され、メンテナンスが簡素化されます。マニホールドステーション数およびポート構成オプションについては、ROSS Controlsまでお問い合わせください。

サブベース

個別のサブベースを使用することで、95シリーズのインラインボディポート接続をボトムポート構成に変換し、上部または側面ポートへのアクセスが好ましくない設置環境において、パネルまたはプレートマウント配管を簡素化できます。

関連製品およびアクセサリー

• NAMURインターフェースバルブ（95シリーズおよび34シリーズ） - VDI/VDE 3847に準拠したアクチュエータ直接取り付け用の95シリーズのNAMURインターフェース5/2バリアント、および過酷な環境や洗浄環境向けの34シリーズボールポペットコンパクトNAMURバルブ。https ://www.rosscontrols.com/en/documents/9/namur-interface-valves-95-34-series
• 21シリーズ クラシック インライン ポペットバルブ- 2/2、3/2、4/2機能のインライン ポペット方向制御バルブ。ポートサイズは1/4～1-1/2インチ、Cv値は最大33で、95シリーズよりも高い流量要件に対応します。https ://www.rosscontrols.com/en/series/231-low-high-temperatures-classic-21-series
• 27シリーズ クラシック インライン ポペットバルブ- 最大2-1/2インチのポートサイズと最大Cv値70を備えた、大型アクチュエータおよび高流量空気圧回路向けの高流量インライン ポペットバルブ。https ://www.rosscontrols.com/en/series/230-standard-temperatures-classic-27-series
• CPおよびLFシリーズ個別ソレノイドバルブマニホールド- 95シリーズよりもステーションあたりのCv値が高い高流量マニホールド用途向けの、2方向および3方向構成の標準圧力ソレノイドバルブマニホールド。https ://www.rosscontrols.com/en/series/234-standard-pressure-cp-lf-series
• 16シリーズコンパクト方向制御弁- 95シリーズのポート範囲がアプリケーション要件の上限となるような、より小型のアクチュエータ制御要件に対応する、ソレノイドまたはエアパイロット駆動のコンパクトスプール弁。https ://www.rosscontrols.com/en/documents/10/16-series-compact-valves
• 電気コネクタ- DINおよびMICRO-MINIコネクタ、配線済みアセンブリ、およびROSSソレノイドバルブ（95シリーズモデルを含む）用の照明付きインジケータバージョン。https ://www.rosscontrols.com/en/series/91-electrical-connectors

よくある質問（FAQ）

Q: ROSS 95シリーズのスプールバルブと、21シリーズまたは27シリーズのポペットバルブの違いは何ですか？

A: 95シリーズはスプール・スリーブ構造を採用しており、弾性シールを備えたスライド式スプールがポート間の空気の流れを切り替えます。21シリーズと27シリーズはポペット構造を採用しており、垂直な面シールが確実な遮断とほぼゼロの内部漏れを実現します。95シリーズは、最大1/2インチの小型ポートサイズでコンパクトな多機能方向制御（3/2、5/2、5/3）に最適化されています。一方、21シリーズと27シリーズは、より高いCv値でより大きなポートサイズ（それぞれ最大1-1/2インチと2-1/2インチ）に対応しています。スペースに制約のある包装・組立装置で標準ボアシリンダの5ポート方向制御を行う場合は、95シリーズがより適切な選択肢となります。

Q：95シリーズにはどのようなバルブ機能がありますか？

A： 95シリーズは、3/2ノーマルクローズおよびスプリングリターン付きノーマルオープン、5/2シングルソレノイドスプリングリターン、5/2ダブルソレノイドデテント（メモリー機能付き）、5/3ダブルソレノイドスプリングセンター（クローズセンター、オープンセンター、プレッシャーセンター位置）、およびこれらの機能すべてに対応するエアパイロット相当品を網羅しています。アクチュエータを直接取り付けるための5/2 NAMURインターフェースバリアントもご用意しています。これにより、単動式および複動式空気圧シリンダ回路の標準的な方向制御要件の大部分をカバーできます。

Q：95シリーズで利用可能な最大Cv値はいくつですか？

A:最大 Cv は 4.5 で、1/2 インチ ポートの 5/2 スプリング リターンおよび 5/2 デテント ソレノイド モデル (9576K4001 および 9576K4002 シリーズ) と、1/2 インチ ポートの 5/3 ダブル ソレノイド スプリング センター モデル (9577K4019、9577K4010、9577K4007 シリーズ) で使用できます。1/2 インチ ポートの 5/3 ダブル パイロット圧力制御モデルでは、最大 Cv は 3.4 になります。3/2 機能の場合、3/8 インチ ポート構成で最大 Cv は 2.6 です。

Q：95シリーズのバルブは、エアライン潤滑なしで使用できますか？

A：はい。95シリーズは、潤滑式および無潤滑式（潤滑剤不要）の圧縮空気サービスの両方に対応しています。起動時に潤滑剤を塗布する場合は、バルブの耐用期間を通して潤滑を継続する必要があります。既に潤滑されているシステムから潤滑剤を除去すると、シールの摩耗が加速する可能性があるためです。製品汚染のリスクから潤滑が望ましくない用途では、最初から無潤滑式での設置を指定することをお勧めします。

Q：動作圧力範囲はどのくらいですか？

A： 95シリーズのバルブ構成のほとんどは、22.5～150 psig（1.5～10 bar）の圧力範囲で動作します。5/3スプリングセンター機能（ダブルソレノイドとダブルパイロット）では、パイロット力に対するスプリングの確実なセンタリングを確保するために、最低30 psig（2 bar）の入口圧力が必要です。すべての構成における最大圧力は150 psig（10 bar）です。

Q：ソレノイドモデルで利用可能な電圧とコネクタの種類は何ですか？

A：標準電圧は24VDC（2.5ワット、型番の末尾にW）と110/120VAC 50/60Hz（保持容量3.5～3.6VA、末尾にZ）です。ソレノイドコネクタの種類はポートサイズによって決まります。1/8インチポートモデルはMICRO-MINI EN 175301-803コネクタを使用し、1/4、3/8、1/2インチポートモデルはEN 175301-803 Industrial Form Bコネクタを使用します。すべてのソレノイドはIP65の保護等級で連続運転に対応しています。

Q：実際には、デテント（ダブルソレノイド）機能とはどういう意味ですか？

A：デテント機能またはメモリー機能（ダブルソレノイドまたはダブルパイロット）では、一方のソレノイドまたはパイロットポートに信号が印加されるとバルブが移動し、信号が除去された後も継続的な電源や空気供給を必要とせずに機械的にその位置を保持します。反対側のソレノイドまたはパイロットポートに信号が印加された場合にのみ、元の位置に戻ります。これは、アクチュエータが電源サイクル中に指令された位置に保持される必要がある場合や、ソレノイドの継続的な電力消費が望ましくない場合に役立ちます。

Q：5/3フォーメーションのセンターポジションの3つの選択肢には、どのような違いがありますか？

A:クローズドセンター（機能コード010）は、バルブがスプリングセンタリング位置にあるときに5つのポートすべてをブロックし、アクチュエータの負荷を所定の位置に保持します。オープンセンター（機能コード007）は、インレットポートをブロックし、両方のアクチュエータポートを排気ポートに接続することで、アクチュエータが自由に浮動できるようにします。プレッシャーセンターまたはパワーセンター（機能コード019）は、インレットを両方のアクチュエータポートに接続し、中間位置での圧力均等化やシリンダーの緩衝が必要な用途向けに、複動シリンダーの両側の圧力をバランスさせます。

Q：エアパイロット（圧力制御式）95シリーズモデルに必要なパイロット圧力はどれくらいですか？

A：パイロット圧力は入口圧力以上でなければなりません。95シリーズのエアパイロットモデルはすべてパイロット供給が外部式であるため、別途パイロット信号線を信号ポートに接続する必要があります。信号ポートのねじサイズは、1/8インチポート構成の場合は10-32 UNF、1/4インチ、3/8インチ、1/2インチポート構成の場合は1/8インチNPTです。

Q：NPTとBSPPの両方のねじ規格は選択可能ですか？

A：はい。標準モデルはNPTネジを使用しています。BSPP（G）ISO平行ネジでご注文の場合は、型番に「D」の接頭辞を追加してください。例えば、D9576K3001Wは、NPTモデル9576K3001WのBSPP版です。これは、ソレノイド制御式およびエアパイロット制御式の95シリーズ全機種に適用されます。

Q: NAMURインターフェースバリアントは、どのように空気圧アクチュエータに取り付けられますか？

A： NAMURインターフェース5/2バリアント（9576K290xシリーズ）は、標準化されたボルトパターンとOリングシールポートアライメントを使用して、VDI/VDE 3847に準拠したアクチュエータのNAMURインターフェース面に直接取り付けられます。これにより、バルブとアクチュエータ間の外部チューブが不要になり、アセンブリ全体の設置面積が縮小され、設置が迅速化されます。取り付け前にOリングをアクチュエータのインターフェース溝に配置する必要があります。入口圧力をかける前に、Oリングが正しく装着されていることを確認してください。

Q：95シリーズにはどのようなマニホールド構成がありますか？

A：マルチステーションマニホールドブロックは、3/2バルブと5/2または5/3バルブの両方に対応しており、共通の供給通路と排気通路がマニホールド本体を通っています。個々のバルブステーションは、隣接するステーションに影響を与えることなくメンテナンスできます。マニホールド構成は、2つ以上のステーションをサポートします。特定の用途要件に応じたステーション数とポートオプションについては、ROSS Controlsまでお問い合わせください。

Q：95シリーズの周囲温度範囲はどのくらいですか？

A： 95シリーズの全構成は、周囲温度および媒体温度が41～140°F（5～60°C）に対応しています。これは、ほとんどの標準的な産業環境をカバーしています。95シリーズは、極端な低温または高温での使用を想定して設計されていません。41°F未満または140°Fを超える環境での使用が必要な場合は、ブナNまたはフッ素樹脂シールを備えたROSS 21シリーズをご検討ください。

Q：95シリーズのCADモデルは入手可能ですか？

A：はい。95シリーズバルブの各バリエーションに対応したCADモデルは、ROSS Controlsのウェブサイト（rosscontrols.com）からダウンロード可能です。これらのモデルは、SolidWorks、AutoCAD、その他の主要なCADプラットフォームとの統合をサポートしており、寸法検証、干渉チェック、機械ドキュメント作成などに活用できます。

Q：95シリーズバルブの納期はどのくらいですか？

A： 10台以下の数量の場合、標準的な製造リードタイムは通常3～4週間です。95シリーズの標準構成の多くは在庫があり、より迅速な納品が可能です。特定のモデル番号の現在の在庫状況とリードタイムについては、ROSS Controls（(800) 438-7677）またはrosscontrols.comまでお問い合わせください。

設置およびメンテナンスに関するガイドライン

• バルブは、どの向きでもインラインで取り付けることができます。95シリーズには推奨される取り付け方向の制限はありません。機械のレイアウトに応じて、バルブを垂直、水平、または逆向きに取り付けることができます。
• バルブ入口にろ過された圧縮空気を供給してください。スプールやシールへの汚染を防ぎ、不規則なシフトや摩耗の加速を防止するため、最大粒子径40ミクロンまでのろ過を推奨します。より細かいろ過（5ミクロン）を行うことで、耐用年数をさらに延ばすことができます。
• 圧力を加える前に、入口圧力が22.5～150 psig（1.5～10 bar）の動作範囲内であることを確認してください。5/3スプリングセンター機能の場合、確実なセンタリングを確保するには、最低入口圧力が30 psig（2 bar）である必要があります。
• エアパイロット（圧力制御式）モデルの場合は、パイロット信号を信号ポートに接続してください。パイロット圧力は入口圧力以上である必要があります。入口圧力より低いパイロット圧力をかけると、バルブの切り替えが不完全または不安定になる可能性があるため、絶対に避けてください。
• 排気ポートを塞がないでください。排気ポートの背圧はバルブの完全なシフトを妨げ、動作の鈍化や不安定化の原因となります。排気サイレンサーを使用する場合は、サイレンサーの流量容量がバルブの排気容量以上であることを確認してください。
• ソレノイドモデルの場合、通電前にコイル電圧が供給電圧と一致していることを確認してください。Wサフィックスモデルには24VDC、Zサフィックスモデルには110～120VAC 50/60Hzを印加してください。誤った電圧を印加すると、ソレノイドコイルが損傷します。
• ポートサイズに適したコネクタを使用して、ソレノイドを制御回路に接続します。1/8インチポートモデルにはMICRO-MINI EN 175301-803、1/4、3/8、および1/2インチポートモデルにはEN 175301-803 Industrial Form Bを使用してください。IP65の保護等級を維持するため、コネクタのロックネジまたはラッチが完全に固定されていることを確認してください。
• ソレノイド電源またはパイロットエアを投入する前に、手動オーバーライド機能をテストしてください。非ロック式のプッシュボタン式オーバーライドボタンを押して、バルブが切り替わり、接続されているアクチュエータが正しく動作することを確認してください。通常の電気制御または空気圧制御を再開する前に、オーバーライドボタンを放してください。
• NAMURインターフェースモデルの場合、バルブを取り付ける前に、付属のOリングをアクチュエータインターフェース溝に配置してください。VDI/VDE 3847に従ってバルブポートパターンをアクチュエータのNAMURフェースポートに合わせ、アクチュエータメーカーの仕様に従って取り付けファスナーを締め付けてください。システムを加圧する前に、Oリングが正しく装着されていることを目視で確認してください。
• 95シリーズバルブをマニホールドブロックに取り付ける際は、取り付け前にバルブ本体の座面とマニホールドとの接合面が清潔で、バリや異物が付着していないことを確認してください。バルブ本体の座面が歪まないように、マニホールド取り付けネジは均等に締め付けてください。
• 無潤滑空気サービスの場合は、初期起動時に潤滑油を注入しないでください。一度潤滑油を注入した場合は、継続的に注入してください。潤滑運転開始後に潤滑油を除去すると、シール摩耗が加速します。
• 設置後、システム全体に圧力をかけ、手動オーバーライドまたは制御信号を使用してバルブを数回作動させてください。システムを稼働状態に戻す前に、リーク検出溶液または電子リーク検出器を使用して、すべてのポート接続部とマニホールド接合部に空気漏れがないか点検してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSS Controlsのグローバルな技術サポートは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じてご利用いただけます。

製品構成、技術サポート、販売代理店検索サービスについては、ROSS Controls USAまで(800) 438-7677にお電話いただくか、rosscontrols.comをご覧ください。

詳細な技術データ、寸法図、型番コンフィギュレーター、およびCADモデルのダウンロードについては、rosscontrols.com/en/series/236-inline-slim-line-valves-95-seriesにあるROSS Controls 95シリーズ製品ページをご覧ください。

カタログのダウンロード： https://www.rosscontrols.com/en/documents/8?filename=Directional_Control_Slim- Line_Valves_95_Series_ROSS-SL-95_EN.pdf
