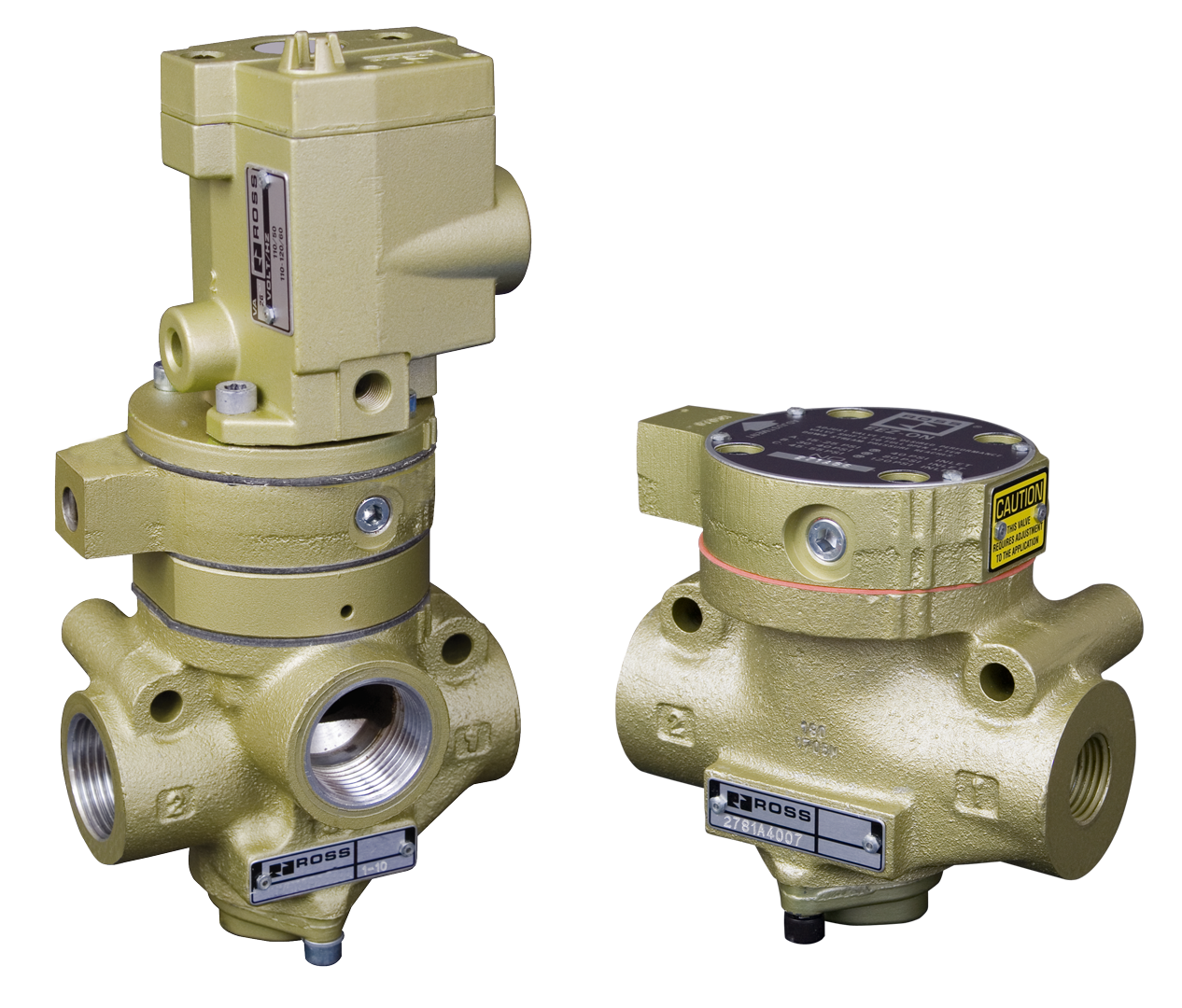

27 シリーズソフトスタート -EEZ-On バルブ安全カテゴリー。 1、PLc

実際の商品は、画像とは異なる場合があります。ご購入前に商品の詳細をご確認ください

製品カタログ

汚れに強く、摩耗を補償して素早い応答と高い流量能力を実現
空気圧を徐々に再適用することで、起動時の機器の急激な動きを防止
圧力上昇制御は調整可能EEZ-ON® バルブ内の制限により、下流側の圧力上昇速度が決まり、その結果、EEZ-ON® バルブが完全に開くまでの時間遅延が決まります。
フルサイズの排気ポート (供給ポートと同等以上) ）下流の空気を迅速に排出し、サイレンサーまたは遠隔排気ライン用のネジが切られています
フラッシュフレキシブルなノンロック手動オーバーライドがシングルソレノイドモデルに標準装備されています

Series Overview ❯

読み込んでいます...

製品概要

ROSS Controls 27シリーズソフトスタートEEZ-ONバルブは、空気圧システムが最初に通電されたとき、または緊急停止や安全ゲートの開放後に再通電されたときに、下流側の圧力を制御された緩やかな上昇で高めます。EEZ-ONバルブは、ライン圧力が下流側のアクチュエータに到達する速度を制限することで、機械の起動時にシリンダーが急激に伸びたり、機器が動いたりする危険な事態を防ぎ、ISO 13849-1に準拠した安全カテゴリ1および性能レベルc（PL c）の要件を満たします。

実績のある27シリーズポペットバルブプラットフォームをベースに開発されたEEZ-ONバルブは、下流側の圧力上昇速度を制御する調整可能な内部絞り機構を備えています。オペレーターまたは保守技術者は、機械の負荷とサイクルタイムの要件に合わせて絞り機構を設定します。下流側の圧力がバルブの切り替え閾値に達すると、全流量経路が自動的に開き、通常の運転に必要なライン圧力を供給します。

3/2 EEZ-ONバルブは、供給ポートと同等以上のフルサイズ排気ポートを備えており、バルブの電源が切れた際に下流側の圧力を迅速かつ制限なく減圧できます。これにより、下流側の空気を排出しながら供給を遮断するための別の遮断弁が不要になります。圧力制御式（空気圧パイロット式）で、シングルソレノイドオプションが用意されているEEZ-ONバルブは、15～150 psig（1～10 bar）の圧力範囲で動作します。

27シリーズEEZ-ONは、3/8インチから1-1/4インチまでのポートサイズと、3.8Cvから24Cvまでの流量係数を備え、幅広い空気圧システムに対応します。NPTとG（BSPP）の両方のねじオプションが利用可能です。シングルソレノイドモデルには、試運転やトラブルシューティングのために、フラッシュマウント式で柔軟性のある非ロック式の手動オーバーライドが標準装備されています。

主なエンジニアリング機能

段階的な圧力上昇制御- 調整可能な内部制限により、下流側の圧力上昇速度が決定され、全ライン圧力が印加される前に、シリンダーがゆっくりと制御された状態で通常の作動位置に移動します。これにより、起動時の危険な急激な機器の動きを防ぎます。
調整可能な時間遅延- 圧力上昇速度を制御するのと同じ調整可能な制限により、システム全体の圧力に達するまでの実効時間遅延も設定されます。エンジニアはこの遅延を調整して、機械固有の起動要件に合わせることができます。
フルサイズ排気ポート- 排気ポートは供給ポートと同等またはそれ以上の大きさで、バルブの電源が切れた際に下流への空気の排出を妨げません。回路内に別途遮断弁は必要ありません。
汚れに強いポペット設計- 27シリーズのポペット構造は、摩耗を補償する性能と固有の汚れ耐性を備えており、汚染された圧縮空気環境下でも数百万サイクルにわたって信頼性の高い動作を維持します。
非ロック式手動オーバーライド- シングルソレノイドモデルには、回路の試運転、トラブルシューティング、バルブ機能の確認をラインからバルブを取り外すことなく行うために、埋め込み式で柔軟な手動オーバーライドボタンが標準装備されています。
安全カテゴリー1 PL c - EEZ-ONバルブは、ISO 13849-1に基づき安全カテゴリー1、性能レベルcに認定されており、特定の危険低減を必要とする機械の空気圧安全起動制御回路への適合性が確認されています。
SIL 2 安全度水準- IEC 62061 に準拠した機能安全アーキテクチャで使用するための、TÜV 認定の SIL 2 安全度水準。
サイレンサーまたはリモート排気用のねじ込み式排気ポート - 排気ポートには、標準的な排気サイレンサーまたはリモート排気ライン継手を取り付けるためのねじが切られており、密閉された環境や騒音に敏感な環境において、騒音の低減と排気経路の方向調整を可能にします。
コンパクトなインラインマウント- インラインボディ設計により、マニホールドの改造なしに既存の空気圧ラインに設置できます。NPTおよびG（BSPP）ポートネジに対応し、複数のボディサイズをご用意しています。

技術仕様

一般仕様

パラメータ	仕様
シリーズ	27（EEZ-ONソフトスタート）
バルブの種類	ソフトスタート
バルブ機能	2/2 シングルパイロット（内部制限付きソフトスタートおよび自動全開）
工事	スプール（アルミボディにアセタール樹脂とステンレス鋼製のスプール）
アクチュエーション	空気圧式（圧力制御式）；シングルソレノイドオプションあり
本体／ポートサイズ	3/8インチ、3/4インチ、1-1/4インチ
スレッドの種類	NPTとG（BSPP）
取り付け	列をなして
作動圧力	15～150 psig（1～10 bar）
周囲温度範囲	40～175°F（4～80°C）
媒体温度範囲	40～175°F（4～80°C）
フローメディア	ろ過された空気
バルブ本体材質	鋳造アルミニウム
スプール材質	アセタール樹脂とステンレス鋼
シール材	ブナN
安全カテゴリー	カテゴリー1
パフォーマンスレベル	PL c
安全完全性レベル	SIL 2

流量性能データ

27シリーズEEZ-ONソフトスタートバルブの本体サイズ別流量係数および寸法データ。ポート2-3の流量は排気経路（3/2構成）を指します。

体格	ポートサイズ	Cv（Nl/分）	長さ	幅	身長	重さ
3/8インチ	3/8インチNPT	3.8 (3,739)	4.19インチ（106mm）	3.15インチ（80mm）	3.77インチ（96mm）	1.5ポンド（0.7kg）
3/4インチ	3/4インチNPT	15 (14,760)	4.62インチ（117mm）	3.03インチ（77mm）	4.5インチ（114mm）	2.3ポンド（1.0kg）
1-1/4インチ	1インチG	24 (23,616)	6.49インチ（165mm）	4.09インチ（104mm）	7.52インチ（191mm）	6.0ポンド（2.7kg）

認証およびコンプライアンス

認証／規格	詳細
安全カテゴリー	EN ISO 13849-1:2015 に基づくカテゴリー 1。
パフォーマンスレベル	PL c は EN ISO 13849-1:2015 に準拠しています。
安全完全性レベル	IEC 62061に基づくSIL 2。
CEマーキング	EU機械指令に準拠したCE認証を取得済み。

代表的な用途と産業分野

工作機械および金属加工の起動制御

CNC加工センターおよび旋盤における空気圧式クランプおよび治具シリンダーの緊急停止後の段階的な再加圧により、シリンダーの急激な伸長による部品の飛散を防止する。
旋盤や研削盤の起動時に、空気圧チャックアクチュエータと心押し台シリンダーの圧力を制御的に上昇させることで、作業者を予期せぬ工作物の動きから保護します。
ドリルプレスラインにおける空気圧式スピンドル送り機構およびドリルヘッド送りアクチュエータのソフトスタート。起動時の全圧による急速な送りは、工具やワークピースを損傷する可能性があるため。
安全ゲート作動後の複数ステーション移送機における再加圧シーケンスにより、シリンダーが制御された予測可能な方法で所定の位置に到達することを保証する。

空気圧プレスおよび成形作業

空気圧式プレス機やパンチプレス機へのソフトスタート式圧力供給。停止状態後に徐々に圧力が上昇することで、プレスシリンダーがゆっくりとホームポジションに戻り、その後、完全なプレス力が回復する。
油圧プレスの空気圧パイロット回路における制御された再加圧により、緊急停止時やガード開放時にプレスラムが意図せず急激に下降するのを防止する。
急激な圧力印加によって金型の損傷や材料の破断を引き起こす可能性がある深絞り成形プレスにおける、エアクッション回路の起動制御。

自動組立およびピックアンドプレースシステム

組立ライン上の空気圧式ピックアンドプレースユニットは、安全ライトカーテンによる中断後、ソフトスタートで動作を開始し、ロボットアームやSCARAユニットが空気圧による急速な伸長なしにホームポジションに戻ることができる。
多軸空気圧式インデックステーブルの起動を制御する。再起動時に突然全圧作動が発生すると、部品の位置ずれや治具の損傷を引き起こす可能性がある。
組み立てロボットの空気圧グリッパーアクチュエータに徐々に圧力を加えることで、起動時に部品が滑り落ちて部品が落下したり、機器が損傷したりするのを防ぐ。

包装および資材取り扱い

製品の詰まりや安全装置の作動後、ケース組立機、カートン開封機、パレタイジングステーションの空気圧シリンダ駆動部をソフトスタートさせることで、アームが作業ゾーンに突然伸びるのを防ぎます。
包装ラインの緊急停止後、空気圧搬送コンベアおよび分岐アクチュエータの制御された再加圧を行う。
空気圧式袋詰め・充填機のアクチュエータを徐々に起動させる。急激なシリンダー伸長は、製品や機械部品を損傷する可能性がある。

食品・飲料加工機器

CIP（定置洗浄）サイクル後、またはガードへのアクセスイベント後に、瓶詰め機、缶詰機、充填機の空気圧式充填バルブおよび製品排出アクチュエータをソフトスタートさせる。
食品スライスおよび加工ラインにおける空気圧式遮断アクチュエータおよび分割アクチュエータの圧力上昇を制御する。起動時に急激に作動すると、製品の廃棄や機器の損傷につながる可能性があるためである。
安全停止後、成形充填シール包装機の空気圧シールバーと成形ダイを徐々に再加圧する。

一般産業用空気圧システム

メンテナンスによるロックアウト中に完全に空になった空気圧分配系統全体に対して、システムレベルでのソフトスタート機能を提供し、起動時に接続されているすべてのシリンダが同時に全圧で作動するのを防ぎます。
屋外や寒冷地における空気圧アクチュエータの制御された起動。これらの場所では、硬いシールや冷たいシリンダーに突然全圧をかけると、摩耗が加速する可能性がある。
試験台や特殊機械において、再現性のある制御された起動圧力曲線が要求され、一貫した試験結果が得られる場合に、空気圧アクチュエータのソフトスタートを実現します。

注文と型番構成

27シリーズのEEZ-ONバルブは、本体サイズ、ねじの種類、作動方式に基づいた構造化された型番システムを採用しています。型番の例：2781A3007（3/8インチNPT、空気圧作動）。

例：型番：2781 A 3007

27シリーズ（27シリーズポペットプラットフォーム）

8 EEZ-ONソフトスタートバルブの指定

1 機能コード

復習レベル

3. 本体／ポートサイズコード（3＝3/8インチ、5＝3/4インチ、6＝1-1/4インチ）

007 設定／作動コード

接頭辞「D」はG（BSPP）スレッドであることを示します（例：D2781A3007）。

本体サイズコード：3 = 3/8インチ、5 = 3/4インチ、6 = 1-1/4インチ。

G（BSPP）ネジの場合は、型番の接頭辞に「D」を追加してください（例：D2781A6007）。

非ロック式の手動オーバーライド機能は、シングルソレノイド作動モデルに標準装備されています。

排気ポートにはサイレンサーまたはリモート排気管を取り付けるためのネジ山が切られています。必要に応じて、サイレンサーのモデルを別途指定してください。

アクセサリー

排気サイレンサー

EEZ-ONバルブの排気ポートサイズすべてに対応するねじ込み式排気サイレンサーをご用意しており、始動時の排気音を低減します。サイレンサーの流量容量は、バルブの排気流量容量以上である必要があります。サイレンサーが汚染されている場合、背圧が発生し、バルブの動作やソフトスタートのタイミングに影響を与える可能性があります。

リモート排気継手

ねじ込み式継手を使用することで、排気口を離れた場所に配管することが可能になり、排気を作業者エリアから遠ざけたり、屋外に排出したりする必要がある用途に対応できます。

よくある質問（FAQ）

Q：EEZ-ONバルブは、機械の起動時に実際にはどのような働きをするのですか？

A： EEZ-ONバルブが最初に通電されたとき、または安全停止後に再通電されたとき、調整可能な内部制限により、圧縮空気が下流のアクチュエータに到達する速度が制限されます。これにより、シリンダーはゆっくりと、より安全に通常の動作位置へと移動します。下流の圧力が切り替え閾値に達すると、バルブの全流量経路が自動的に開き、生産サイクルに必要な通常のライン圧力が供給されます。

Q：圧力上昇率はどのように調整されますか？

A： EEZ-ONバルブ内部の調整可能な絞り機構により、下流側の圧力上昇速度が制御されます。この調整機構を回すことで絞りオリフィスの幅が増減し、下流側の圧力がゼロから全ライン圧力まで上昇する速度が直接調整されます。また、この調整機構は、システム全体の圧力が回復するまでの時間遅延も制御します。

Q：EEZ-ONバルブは、供給を遮断するために別途遮断弁が必要ですか？

A：いいえ。3/2 EEZ-ONバルブの機能には、バルブの電源が切れると下流側の空気を積極的に排出するフルサイズの排気ポートが含まれています。同時に供給も確実に遮断されるため、回路に別途遮断弁は必要ありません。

Q：EEZ-ONバルブはどのような安全規格に適合していますか？

A： 27シリーズEEZ-ONバルブは、ISO 13849-1に基づく安全カテゴリ1、性能レベルc（PL c）、およびIEC 62061に基づく安全度水準2（SIL 2）の評価を受けています。これらの評価は、このバルブが産業機械の安全関連の起動制御回路での使用に適していることを証明しています。

Q：動作圧力範囲はどのくらいですか？

A： EEZ-ONバルブは15～150psig（1～10bar）の圧力範囲で動作します。最小圧力15psigは標準的な方向制御バルブよりも低く、低いシステム圧力でも信頼性の高いソフトスタート機能を提供します。

Q：利用可能なポートサイズと流量係数は？

A： EEZ-ONバルブは、3/8インチ、3/4インチ、1-1/4インチの本体サイズをご用意しています。流量係数は、3/8インチ本体の3.8 Cv（3,739 Nl/min）から1-1/4インチ本体の24 Cv（23,616 Nl/min）まで幅広く、ほとんどの産業用空気圧システムの容量に対応します。

Q：EEZ-ONバルブはどのくらいの温度範囲に対応していますか？

A：周囲温度と媒体温度の範囲はどちらも40～175°F（4～80°C）で、ブナNシールを使用した場合、標準的な工業環境および中温処理環境をカバーします。

Q：排気ポートはサイレンサーと併用できますか？

A：はい。EEZ-ONの排気ポートはすべて、標準的な排気サイレンサーまたはリモート排気継手を取り付けられるようにネジ山が切られています。サイレンサーの流量容量は、バルブの排気容量以上である必要があります。流量制限が大きすぎるサイレンサーは、背圧を発生させ、下流側の減圧やソフトスタートのタイミングに悪影響を及ぼします。

Q：EEZ-ONバルブには手動オーバーライド機能はありますか？

A：シングルソレノイド作動式のEEZ-ONモデルには、フラッシュマウント式で柔軟性があり、ロック機構のない手動オーバーライドボタンが標準装備されています。手動オーバーライドにより、電気信号を使用せずに試運転、トラブルシューティング、および機能検証を行うことができます。ロック機構のない設計により、バルブが誤って作動位置に保持されるのを防ぎます。

Q：NPTとBSPP（G）の両方のねじ規格は選択可能ですか？

A：はい。標準モデルはNPTネジで出荷されます。G（BSPP）ネジをご希望の場合は、型番の先頭に「D」を付けてください（例：D2781A3007）。

質問：供給空気にはどのようなろ過が必要ですか？

A：ろ過された圧縮空気が必要です。27シリーズのスプール設計は、本来的に汚れに対する耐性を備えていますが、清浄なろ過空気を使用することで、バルブの寿命を最大限に延ばし、スプールシールの摩耗を最小限に抑えることができます。5ミクロンのろ過を推奨します。

Q：EEZ-ONバルブは緊急停止回路とどのように連携しますか？

A：一般的な安全回路では、緊急停止が作動するとEEZ-ONバルブへの通電が停止し、下流側のすべてのアクチュエータが即座に排気されます。緊急停止がリセットされ、機械が再起動されると、EEZ-ONバルブへの通電が再開され、システム全体の圧力が回復する前に制御された段階的な圧力上昇が行われるため、起動シーケンス中にアクチュエータが急激に動くのを防ぎます。

設置およびメンテナンスに関するガイドライン

EEZ-ONバルブは、主供給バルブと下流側のアクチュエータの間に直列に設置してください。取り付け方向は問いませんが、垂直方向への取り付けを推奨します。
システムを稼働させる前に、調整可能な制限値を設定してください。まずは中程度の制限値から始め、起動サイクル中にシリンダーの動きを観察して圧力上昇率をテストしてください。スムーズで制御されたアクチュエータの動きが得られるように、必要に応じて調整してください。
排気口が詰まっていないことを確認してください。排気口が詰まったり塞がれたりしていると、バルブの電源が切れたときに下流側の空気が排出されず、アクチュエータが正常に格納されない可能性があります。
ねじ込み式の排気ポートには、標準的なサイレンサーまたはリモート排気継手を取り付けることができます。サイレンサーまたはリモートラインの流量容量が、バルブの排気流量容量以上であることを確認してください。
5ミクロン以上のろ過精度でろ過された空気を供給してください。水分を含んだ空気や汚染された空気は、スプールシールの早期摩耗や絞り調整の不安定化の原因となります。
作動圧力は15～150psig（1～10bar）の範囲内である必要があります。15psig未満の圧力では、バルブが完全に開かなかったり、ソフトスタート機能が不安定になったりする可能性があります。
周囲温度が定格範囲である40～175°F（4～80°C）内であることを確認してください。40°F以下の低温環境に設置する場合は、氷の形成を防ぐため、圧縮空気の乾燥状態に特に注意する必要があります。
設置後、起動シーケンス全体のテストを実施してください。下流側のシリンダーが全圧が加えられる前にホームポジションからゆっくりと移動すること、および想定される時間遅延内に全圧に達することを確認してください。
保守記録のために、制限設定を文書化してください。EEZ-ONバルブを交換または修理する場合は、正しい起動動作を復元するために、制限設定を文書化された設定にリセットする必要があります。

保証とグローバルサポート

ROSS Controlsは、27シリーズEEZ-ON製品すべてに対し、購入日から1年間の保証を提供します。この保証は、材料および製造上の欠陥を対象としています。

EEZ-ONバルブの選定、調整、および安全回路の統合に関する技術サポートは、ROSS Controls USA（(800) 438-7677または+1-248-764-1800）までお問い合わせください。

ROSSは世界各地に拠点を持ち、米国（本社：ミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本で現地技術サポートを提供しています。

寸法図、CADモデル、および安全認証文書については、rosscontrols.comのEEZ-ONシリーズ製品ページをご覧ください。
