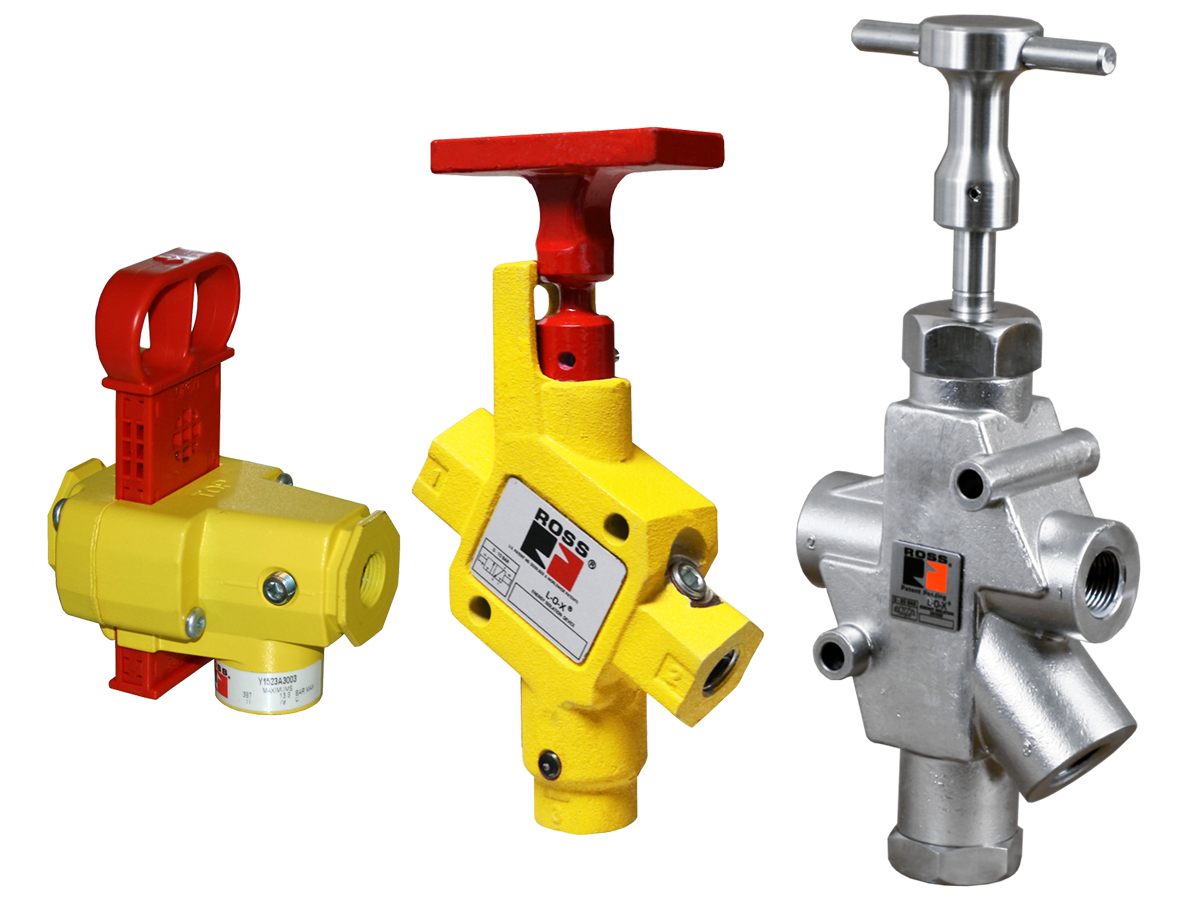

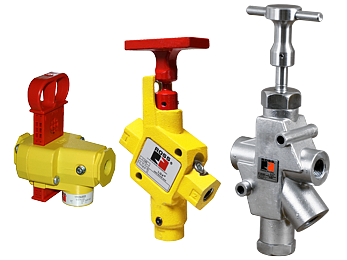

15 シリーズ ロックアウト L-O-X バルブ 安全カテゴリー1、PL c、手動 L-O-X バルブ

製品概要

ROSS Controls社は、空気圧LOTO（ロックアウト・タグアウト）規格への準拠に関する業界標準である15シリーズ手動エネルギー遮断LOX（ロックアウト・排気）バルブをラインナップしています。これらの3/2スプール型バルブは、圧縮空気の供給を遮断し、下流側の圧力をすべて排出するとともに、専用の0.27インチのロック穴を通して標準的な南京錠を取り付けられるように設計されており、保守・サービス担当者が危険区域に入る前に空気圧エネルギーがゼロであることを確認できます。

15シリーズは、産業用ポートサイズと流量要件のあらゆる範囲に対応するため、4つのサブファミリーが用意されています。スリムライン（1/4～3/8インチ、Cv値最大2.67）、モジュラー（1/4～3/4インチ、Cv値最大5.6）、クラシック（3/8～1-1/4インチ、Cv値最大19.25）、高容量（1-1/2～2インチ、Cv値最大52.23）の構成があります。どのモデルも、黄色のバルブ本体と赤い操作ハンドルを備えており、作業エリアのどこからでも開閉状態を視覚的に確認できます。

15シリーズは内部構造として、フッ素樹脂製スリッパシールを備えた316ステンレス鋼製スプールを採用しています。フッ素樹脂製シール材は耐薬品性に優れ、周囲温度および媒体温度範囲4～80°C（4～175°F）において弾性的な柔軟性を維持するため、長期間使用していなくてもバルブを確実に作動させることができます。排気ポートは供給ポートと同等以上のサイズで設計されており、下流側の圧力を迅速に解放するとともに、サイレンサーや遠隔排気ライン用のねじ込み接続部を備えています。

各バルブ本体には、1/8 NPTのセンシングポートが内蔵されており、ROSSポップアップ式圧力計（モデル988A30）またはROSS圧力スイッチ（モデル586A86または1153A30）を取り付けることで、作業員が作業を開始する前に下流側の圧力がゼロになったことを視覚的または電気的に確認できます。これらのバルブは、ISO 13849-1に基づき安全カテゴリー1およびPL cの認証を取得しており、CIS市場向け設置に関するEAC適合宣言書を取得しています。

ROSS社は、これらの製品をOSHA 29 CFR 1910.147、ISO 14118、ANSI B11.19、およびANSI/PMMI B155.1の要件に準拠した、緊急停止装置ではなくエネルギー遮断装置と定義しています。これらは機械または作業区域への空気供給ラインの最初のバルブとして設置され、機械制御ロジックや安全規格に準拠した停止機能を置き換えることを意図したものではありません。

主なエンジニアリング機能

• 黄色の本体と赤色のハンドルによる色分け- 遠くからでもバルブの状態を瞬時に視覚的に識別できます。黄色の本体は、この装置がエネルギー遮断装置であることを示し、赤色のハンドルの位置は、開いている状態（引き出した状態）または閉じてロック可能な状態（押し込んだ状態）を示します。
• OFF位置での南京錠専用のロック穴- ハンドル機構に直径0.27インチ、深さ0.43インチのロック穴を設けています。OSHA 1910.147およびISO 14118の要件に従い、メンテナンス中に誤って開いてしまうことを防ぐため、閉じた（OFF）位置でのみ南京錠を施錠できる設計になっています。
• フルサイズ排気ポート- 排気ポートは、どのモデルでも供給ポートと同等以上のサイズで、下流側の空気量を迅速に排出できます。ネジ式の排気ポートは、標準的なサイレンサーまたはリモート排気ラインに対応します。
• フッ素樹脂製スリッパーシール- フッ素樹脂製シールを備えた316ステンレス鋼製スプールは、低サイクルメンテナンス隔離用途において、数ヶ月の休止後でも信頼性の高い変速を実現します。フッ素樹脂は、燃料、作動油、およびブナNシールの劣化を引き起こす多くの化学蒸気に対して耐性があります。
• 圧力検証用統合センシングポート- 各バルブ本体の1/8 NPTセンシングポートは、ROSSポップアップインジケータ（988A30）による視覚的なゼロエネルギー確認、または圧力スイッチモデル586A86（ENコネクタ）もしくは1153A30（M12）による電気検証フィードバックを安全コントローラに送ることに対応しています。
• 複数のサブファミリーでポートサイズを幅広くカバー- スリムライン、モジュラー、クラシック、高容量のサブファミリーは、1/4インチから2インチNPTおよびGネジまでのポートサイズをカバーし、流量容量はCv 1.84からCv 52.23（51,000 Nl/分）まで対応しています。
• ステンレス鋼製スプール構造- 316ステンレス鋼製のスプール材は、湿度の高い環境、洗浄が必要な環境、および化学的に腐食性の高いプラント環境においても耐腐食性に優れています。ステンレス鋼構造は、15シリーズLOXの全モデルに標準装備されています。
• 複数ロックアウト装置アクセサリ- ROSSモデル356A30複数ロックアウト装置は、複数の作業員が1つのバルブを個別にロックアウトすることを可能にし、単一ポイントロックアウト手順を徹底し、すべての南京錠が取り外されていない限り、いずれの個人もエネルギーを復旧できないようにします。
• 安全カテゴリー1およびPL c認証- ISO 13849-1カテゴリー1、パフォーマンスレベルcの認証を取得。EU機械指令および同等の国際規格に基づくリスク評価において、文書化されたパフォーマンスレベル評価を必要とする空気圧安全アーキテクチャへの統合に適しています。
• 開位置保持機構- 確実な保持機構によりハンドルが開位置に保持され、通常の生産作業中にバルブが誤って閉じてしまうのを防ぎます。閉位置には保持機構がないため、バルブをいつでも素早く隔離位置に移動させることができます。

技術仕様

一般仕様

流量性能データ

15シリーズLOX手動ロックアウトバルブの流量性能データ。すべての値は、標準ROSS CV試験条件（入口圧力100psig、圧力降下10psi、気温68°F、相対湿度36%）におけるものです。

認証およびコンプライアンス

代表的な用途と産業分野

一般工業製造業

• 空気圧プレスの隔離：空気圧プレスまたはプレス機の供給ラインの上流側の最初のバルブとして15シリーズLOXバルブを設置することで、金型交換、詰まり除去、またはメンテナンスアクセスを行う前に、すべてのシリンダー圧力が確実に排出され、供給が確実にロックされます。
• コンベヤおよびマテリアルハンドリングシステム：ベルト交換時または挟み込み箇所のメンテナンス作業中は、空気圧式ベルトテンショナー、ダイバーター、およびクランプステーションへの空気供給を遮断する。
• ロボット作業セルのエネルギー遮断：溶接または組立ロボットセルへの圧縮空気供給ラインにクラシックまたは高容量15シリーズバルブを取り付け、ティーチングモードへの移行時またはアーム先端工具の交換時に南京錠で施錠します。
• 機械の安全対策への準拠：15シリーズを正式なロックアウト/タグアウト手順書に記載されたエネルギー遮断ポイントとして使用し、内蔵の圧力スイッチが制御システムにフィードバックを提供することで、メンテナンスのために安全インターロックをバイパスする前にエネルギー源が遮断されていることを確認できます。

自動車組立およびプレス加工

• ボディショップの治具隔離：複数の保守作業員が同時に作業する可能性のある高密度溶接治具パネル内の個々の空気圧回路分岐に、スリムラインおよびモジュラーLOXバルブを設置し、356A30多重ロックアウト装置でグループロックアウト手順をサポートします。
• 塗装ブース設備のメンテナンス：クラシック15シリーズバルブは、防爆分類が不要な塗装ブースにおいて、色変更やノズル交換時に、スプレーアトマイザー、コンベア、基材処理装置への圧縮空気の供給を遮断します。
• プレス機のカウンターバランス隔離：カウンターバランスシステムへの1-1/2～2インチの空気供給ラインに大容量LOXバルブを設置し、保守担当者がプレススライドエリアにアクセスする前に、大型シリンダー内の圧力が完全に排出されるようにします。

食品・飲料加工

• 包装ラインのメンテナンス：充填、キャッピング、ラベリング、シーリングマシンのエア供給に使用されるクラシックおよびモジュラー15シリーズバルブ。同じバルブが1日に複数回ロックアウトされる可能性のある、定期的な衛生管理LOTO手順をサポートします。
• 洗浄環境：食品加工エリアなど、苛性洗浄剤やウォータージェットによる洗浄が日常的に行われる場所への設置向けに、ステンレス鋼製の15シリーズ（316ステンレス鋼製の本体とスプール）をご用意しています。
• 瓶詰めおよび缶詰設備：高速飲料ラインに供給される1-1/2～2インチの空気主配管に設置された大容量LOXバルブ。切り替え時のダウンタイムを最小限に抑えるため、下流への迅速な排気が不可欠です。

石油・ガス・化学処理

• プロセス機器のメンテナンス隔離：パッキン交換、シールサービス、またはライン切断作業の前にLOTO（ロックアウト・タグアウト）が必要な、空気圧作動式プロセスバルブ、ポンプ、およびコンプレッサーへの空気供給に使用されるクラシックおよび高容量15シリーズバルブ。
• フッ素樹脂シールとの互換性：標準のフッ素樹脂シール材は、ブナNに比べて燃料蒸気、作動油、および多くのプロセス化学物質に対する耐性が向上しているため、15シリーズは供給空気中に微量の化学蒸気が存在するプラントに適しています。

パルプ、紙、印刷

• 印刷機の空気圧遮断：圧胴、用紙搬送ガイド、インク成形ローラーを駆動する空気圧シリンダーへの空気供給に、モジュラー式およびクラシック15シリーズのバルブを使用し、版交換時やブランケット洗浄時のメンテナンスアクセスをサポートします。
• 抄紙機のフェルトおよびワイヤーの交換：空気圧式ローディングアームおよびシャワーシステムへの大口径空気供給口に大容量LOXバルブを取り付け、作業員が可動機械部品上で作業を行う前に、完全な圧力排出とゼロエネルギー検証が必要となる。

木工および家具製造

• CNCルーターおよびマシニングセンターの隔離：スリムラインおよびモジュラー15シリーズバルブは、個別の空気圧回路に真空保持システム、工具交換アクチュエータ、およびワークピースクランプ装置に供給され、安全なビット交換とコレットサービスをサポートします。
• パネルプレスおよびラミネート装置：ホットプレスおよびラミネート装置において、材料の投入やプラテンのメンテナンスのためにオペレーターがアクセスする前に確実な隔離が必要な場合、空気圧シリンダーの上流にClassic 15シリーズバルブを使用します。

注文と型番構成

ROSS 15シリーズLOXバルブの型番は、サブファミリー、構造、ポートサイズ、ねじの種類、およびオプションのアクセサリを符号化しています。G（BSPP）ねじの場合は、型番の先頭にDを付けてください。必要な流量容量と配管サイズに合わせて、サブファミリーとポートサイズを選択してください。

すべてのポートでG（BSPP）スレッドを使用する場合は、モデル番号に接頭辞Dを追加してください（例：Y1523C5002ではなくYD1523C5002）。

スリムラインおよびクラシックシリーズには、ステンレススチール製ボディ（316 SS）のバリエーションがあります。型番にはBの接尾辞が付きます（例：D1523B5004 = 3/4インチGネジ、316 SSボディ、ステンレススプール、フッ素樹脂シール）。

高容量モデル（1-1/2インチおよび2インチ）は、ハンドル部分とスプールの端の2箇所に南京錠を取り付けることができます。

15シリーズの高容量型は、最大300psig（20.7bar）の作動圧力に対応し、高圧配管に適しています。

再起動時に徐々に圧力を上昇させる必要がある設備の場合は、標準のLOXバルブではなく、EEZ-ONオプション付きのLOXバルブ（1289シリーズ）を指定してください。

アクセサリー

ポップアップ式圧力インジケーター

モデル988A30。バルブ本体の1/8 NPTセンシングポートに取り付けます。下流側の圧力が存在するとインジケーターボタンが視覚的に飛び出し、圧力がゼロになると引っ込むため、電気配線なしでシンプルな機械式ゼロエネルギー確認が可能です。

圧力スイッチ（EN 175301-803 フォームAコネクタ）

モデル586A86。1/8 NPTセンシングポートに取り付けます。常時開の電気接点は、5 psig（0.34 bar）の圧力低下時に閉じ、下流側の圧力が除去されたことを安全PLCまたはコントローラに信号として送信します。文書化された安全アーキテクチャへの統合に適しています。

圧力スイッチ（M12コネクタ）

モデル1153A30。1/8 NPTセンシングポート用のM12コネクタ仕様の圧力スイッチです。5 psig（0.34 bar）の圧力低下時に接点が閉じます。M12フィールドバス配線インフラに対応しています。

マルチロックアウトデバイス

モデル356A30。バルブハンドルに取り付ける掛け金装置で、複数の南京錠取り付けポイントを備えています。複数の作業員がそれぞれ個人の南京錠を取り付けることで、グループロックアウト手順が可能になり、すべての南京錠が取り外されるまでエネルギーの復旧を防ぎます。

排気サイレンサー

ROSS製サイレンサーは、15シリーズの全排気ポートサイズに対応しています。排気ポートに直接ねじ込むことで、隔離時の急速な空気排出による騒音を低減します。

警告：排気サイレンサーの流量容量は、バルブの排気容量以上でなければなりません。サイレンサーが汚染されたり詰まったりすると、背圧が増加し、バルブの正常な動作が損なわれる可能性があります。

関連製品およびアクセサリー

• 15シリーズLOXバルブ（EEZ-ONソフトスタート搭載）（1289シリーズ） - 15シリーズのロックアウト機能と、隔離後の制御された再起動が必要な用途向けに統合されたソフトスタートによる段階的な加圧機能を組み合わせました。https ://www.rosscontrols.com/en/series/1289-lockout-valves-with-soft-start-15-series
• 27シリーズ ロックアウトバルブ（パイロット制御付き）（1288シリーズ） - 手動ロックアウトに加え、遠隔電気式または空気圧式作動を備えた、より大きなポートサイズ（最大2-1/2インチ）に対応したパイロット式LOXバルブ。https ://www.rosscontrols.com/en/series/1288-lockout-valves-27-series
• 27シリーズLOX（EEZ-ONソフトスタート搭載）（1290シリーズ） - 遠隔制御と段階的な再起動を必要とする高流量用途向けのソフトスタート機能を備えたパイロット式ロックアウトバルブ。https ://www.rosscontrols.com/en/series/1290-lockout-valves-with-soft-start-27-series
• 排気サイレンサー- ROSS製アルミニウム製サイレンサー、15シリーズ排気ポートサイズ対応、定格圧力290psig。https ://www.rosscontrols.com/en/series/90-silencers
• 21シリーズ方向制御弁- 標準および極限温度の空気圧回路制御用ROSSポペット式インライン方向制御弁。https ://www.rosscontrols.com/en/series/231-low-high-temperatures-classic-21-series
• DM2シリーズ二重弁- カテゴリー4、PL e圧力制御および機械ガード用途向けの冗長安全制御弁。https ://www.rosscontrols.com/en/series/dm2-series

よくある質問（FAQ）

Q：ROSS LOXバルブとは何ですか？また、LOXとは何の略ですか？

A： LOXはロックアウトと排気の略です。ROSS 15シリーズLOXバルブは、手動式の3/2型空気圧バルブで、閉位置にすると圧縮空気の供給を遮断し、下流側の圧力をすべて排気するように設計されています。ハンドル機構には、標準的な南京錠を取り付けられる専用のロック穴があり、保守作業員がロックしている間はバルブが開かないように物理的に防止します。供給遮断、下流側排気、機械式ロックアウト機能を1つの装置に統合している点が、LOXバルブを標準的な遮断弁やボールバルブと区別する特徴です。

Q：15シリーズのLOXバルブは緊急停止装置ですか？

A：いいえ。ROSSは、すべてのLOXおよびEEZ-ON搭載LOX製品を、緊急停止装置ではなく、エネルギー遮断装置として明示的に指定しています。緊急停止機能には、IEC 60204-1およびISO 13849で定められた特定の応答時間と監視基準を満たす、安全規格に準拠した制御ロジックと作動機構が必要です。LOXバルブは、計画的なメンテナンス中に蓄積された空気圧エネルギーを遮断および放散するために使用されるロックアウト/タグアウト（LOTO）装置であり、危険信号に応じて機械の動作を停止させるためのものではありません。

Q：15シリーズLOXバルブは、OSHAのどの要件を満たしていますか？

A： 15シリーズは、OSHA 29 CFR 1910.147「危険エネルギーの制御（ロックアウト／タグアウト）」への準拠をサポートするように設計されています。OSHAでは、エネルギー遮断装置は非通電状態でロックできることが求められています。LOXバルブは、バルブが閉じられ、下流側の空気がすべて排出された場合にのみ南京錠で施錠できるロック可能なハンドル機構を備えることで、この要件を満たしています。オプションの圧力スイッチまたはポップアップインジケーターを備えた統合圧力センシングポートは、メンテナンスアクセスを開始する前にゼロエネルギー状態を確認するというOSHAの要件をサポートします。

Q：スリムライン、モジュラー、クラシック、大容量の各サブファミリーの違いは何ですか？

A: 4 つのサブファミリーはすべて、同じ 3/2 手動ロックアウトおよび排気機能を備えています。違いは、ポートサイズ範囲、流量容量、本体設計、および動作圧力定格です。Slim-Line は、1/4 ～ 3/8 インチのポートをカバーし、バー ストック アルミニウム ボディで、定格は 0 ～ 145 psig です。Modular は、1/4 ～ 3/4 インチをカバーし、鋳造アルミニウム ボディで、0 ～ 200 psig、ベース マウント機能を備えています。Classic は、3/8 ～ 1-1/4 インチをカバーし、鋳造アルミニウム ボディで、0 ～ 300 psig です。High-Capacity は、1-1/2 ～ 2 インチをカバーし、鋳造アルミニウム ボディで、0 ～ 300 psig、ハンドルとスプール端に 2 つのロックアウト位置があります。遮断する圧縮空気供給ラインのサイズに一致するインレット ポート サイズを持つサブファミリーを選択してください。

Q：15シリーズの多くのモデルで、排気ポートが吸気ポートよりも大きいのはなぜですか？

A：シリンダー、アクチュエータ、マニホールドなどの下流機器には、かなりの量の圧縮空気が貯蔵されます。LOXバルブが閉位置に移動すると、貯蔵された空気はすべてバルブの排気ポートから急速に排出されなければなりません。排気ポートのサイズを供給ポートと同じかそれ以上にすることで、排気時の流れの抵抗を最小限に抑え、圧力解放を迅速に行い、メンテナンス作業を開始する前にエネルギーがゼロになるまでの時間を短縮できます。この設計により、排気Cv値が供給Cv値以上になることも保証され、排気時の背圧上昇を防ぐことができます。

Q：15シリーズのLOXバルブは、ステンレス鋼製の接液経路を持つ用途で使用できますか？

A:はい。ROSSは、標準の鋳造アルミニウム製および棒材アルミニウム製に加え、316ステンレス鋼製のバルブ本体を備えた15シリーズのバリエーションを提供しています。標準のアルミニウム製とステンレス鋼製の両方のバリエーションで、316ステンレス鋼製のスプールとフッ素樹脂製シールが使用されています。ステンレス鋼製の本体は、外部バルブ本体が洗浄剤、消毒剤、またはプロセス化学薬品に接触する食品、医薬品、化学薬品、および洗浄環境に適しています。ステンレス鋼製の本体モデルにはEAC適合宣言書が添付されています。CE認証はモデルによって異なります。

質問：下流側の圧力がゼロであることを電気的に確認できるアクセサリは何ですか？

A: ROSS圧力スイッチモデル586A86（EN 175301-803フォームAコネクタ）と1153A30（M12コネクタ）は、バルブ本体の1/8 NPTセンシングポートに取り付けます。どちらのスイッチも常時開接点を備えており、下流側の圧力が5 psig（0.34 bar）まで低下すると接点が閉じます。接点が閉じた信号は、安全PLCまたはインターロック回路に配線することで、ガードドアのロック解除やメンテナンスルーチンの開始前に、空気圧エネルギーが除去されたことを機械レベルで確認できます。988A30ポップアップインジケータは、電気配線なしで同じ確認を視覚的に提供します。

Q：多重ロックアウト装置とは何ですか？また、どのような場合に使用すべきですか？

A: ROSS 356A30 マルチロックアウト装置は、LOX ハンドルに取り付ける掛け金式アクセサリで、複数の個別の南京錠を取り付けるための取り付けポイントを備えています。複数の保守作業員が同時に機械を整備するグループロックアウトのシナリオでは、各作業員が自分の個人用南京錠を掛け金に取り付けます。すべての南京錠が取り外されるまでバルブは開位置に戻せないため、他の人が危険区域内にいる間は、誰もエネルギーを復旧させることができません。OSHA 1910.147 および ANSI Z244.1 では、グループロックアウトの状況では、危険にさらされる各従業員が個人用ロックアウト装置を使用することが義務付けられています。

Q：15シリーズのLOXバルブは、150psigを超える高圧運転に対応できますか？

A:はい。クラシックおよびハイキャパシティ15シリーズモデルは、300 psig（20.7 bar）までの定格圧力に対応しています。モジュラーサブファミリーは200 psig（14 bar）、スリムラインサブファミリーは145 psig（10 bar）までの定格圧力に対応しています。150 psigを超える高圧配管システムの場合は、クラシックまたはハイキャパシティサブファミリーを指定し、下流側のすべてのコンポーネント、配管、および継手も最大システム圧力に対応していることを確認してください。

Q：15シリーズLOXバルブの耐熱温度はどれくらいですか？

A： 15シリーズの全サブファミリーは、周囲温度および媒体温度範囲が40～175°F（4～80°C）です。この範囲は、屋内産業環境の大部分をカバーしています。冷蔵倉庫や極寒地の屋外設置、または175°Fを超える高温プロセス環境の場合は、用途に応じたガイダンスや代替製品の選定についてROSS社にお問い合わせください。

Q：15シリーズバルブは、オイルフリーの圧縮空気での使用に適していますか？

A：はい。15シリーズはフッ素樹脂製のスリッパシールを採用しており、エアラインの潤滑は不要です。このバルブは、乾燥したオイルフリーのろ過済み圧縮空気で確実に動作するように設計されています。下流側の部品や回路内の他のバルブに潤滑油が塗布されている場合でも、LOXバルブに潤滑油を塗布しても損傷はありませんが、必須ではありません。

Q: Classic 15シリーズバルブの排気ポートには、どのサイレンサーを使用すればよいですか？

A: ROSSは、15シリーズのすべての排気ポートサイズに対応したアルミニウム製排気サイレンサーを提供しています。クラシックモデルの3/4インチ排気ポートには、サイレンサー5500A5003（NPT）またはD5500A5003（G）を使用してください。1-1/4インチ排気ポートには、5500A7013（NPT）またはD5500A7013（G）を使用してください。サイレンサーは、バルブの排気流量容量以上の流量Cv値を持つことを確認する必要があります。サイレンサーが詰まっていたり、サイズが小さすぎたりすると、排気ポートの背圧が上昇し、バルブが下流側の圧力を完全に排出する能力が損なわれる可能性があります。

設置およびメンテナンスに関するガイドライン

• 15シリーズLOXバルブは、隔離対象となる機械または回路への圧縮空気供給ラインの最初のバルブとして、保護区域内の他のすべてのバルブ、シリンダー、およびアクチュエータの上流に設置してください。
• 入口（ポート1）を上流側の圧縮空気供給源に、出口（ポート2）を下流側の回路に接続してください。排気口（ポート3）には消音器を取り付けるか、騒音低減が必要な場合は外部排気管に接続してください。
• 吸気供給ラインが適切なサイズであり、空気の流れを妨げていないことを確認してください。空気の流れが妨げられると、圧力がバルブの最小値以下に低下し、動作が不安定になる可能性があります。
• 排気口を塞がないでください。排気サイレンサーの流量容量は、バルブの排気容量以上でなければなりません。サイレンサーが汚れていたり、容量が不足していると、背圧が発生し、下流側の排気が遅くなり、バルブの排気が完全に行えなくなる可能性があります。
• バルブの寿命を最大限に延ばすため、5ミクロンのフィルターでろ過された圧縮空気を供給してください。スプールとシールの汚染を防ぐため、LOXバルブの上流側にフィルターを取り付けてください。
• ポップアップインジケーター（988A30）または圧力スイッチ（586A86または1153A30）を1/8 NPTセンシングポートに取り付けます。ロックアウト手順で使用する前に、圧力がかかっているときにインジケーターが飛び出し（またはスイッチが閉じ）、圧力がかかっていないときにインジケーターが引っ込み（または開く）ことを確認してください。
• バルブを閉じた状態で南京錠で固定するには、ハンドルを内側に押し込み、バルブが閉じた状態になったら、ハンドル機構のロック穴に南京錠を差し込みます。南京錠を差し込んだ状態でハンドルが引き抜けないことを確認してください。
• 複数の作業員によるグループロックアウトの場合は、ハンドルに356A30マルチロックアウト装置を取り付け、各作業員が危険区域に入る前に各自の南京錠を装着してください。
• バルブを開いた状態で南京錠をかけようとしないでください。開いた状態ではロックできないように設計されています。
• 空気圧システムに潤滑剤を使用する場合は、アニリン点が華氏180～220度、粘度がISO 32以下の石油系潤滑剤のみを使用してください。バルブシールを劣化させる可能性のあるリン酸塩系添加剤は避けてください。

保証とグローバルサポート

ROSS Controls社は、すべてのLOX製品に対し、購入日から1年間の保証を提供します。この保証は、材料および製造上の欠陥を対象としています。

ROSSのグローバルテクニカルサポートは、米国（カスタマーサービス：1-800-GET-ROSS / 1-800-438-7677、テクニカルサービス：1-888-TEK-ROSS / 1-888-835-7677）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本の各オフィスを通じてご利用いただけます。

アプリケーションに関するサポート、モデル選定、安全アーキテクチャ統合に関するサポートについては、rosscontrols.com または 1-888-TEK-ROSS まで ROSS テクニカル サービスにお問い合わせください。

寸法図、設置手順、製品認証の詳細については、ROSS Controls 15シリーズ製品ページをご覧いただくか、rosscontrols.comから15シリーズロックアウトバルブのカタログをダウンロードしてください。
