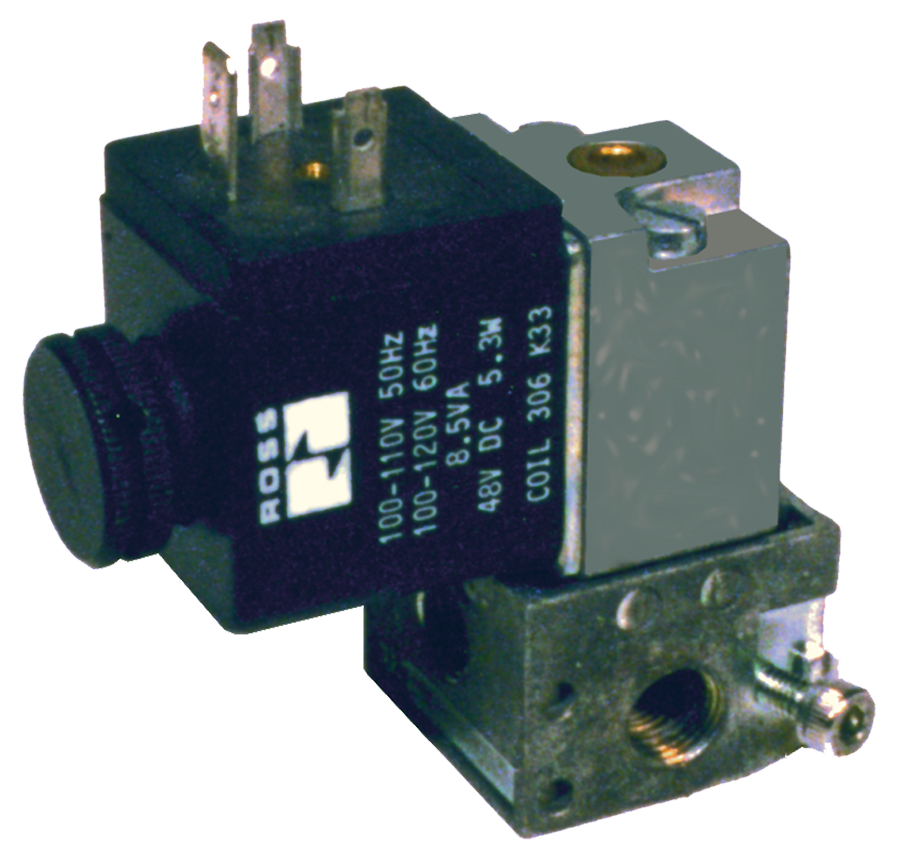

W14シリーズ ベース取り付けポペットバルブ

製品概要

ROSS Controls社のW14シリーズは、信頼性の高いソレノイドパイロット制御と小型空気圧負荷の直接作動を必要とする用途向けに、実績のあるポペット構造を採用した小型ベースマウント型3方向2位置（3/2）方向制御弁です。スプリングリターン付きノーマルクローズ機能を備えたW14シリーズは、真空から150 psig（10 bar）までの圧力範囲で動作し、流量係数はCv 0.1です。これらの弁は、産業オートメーション、OEM機械、および実験室計測機器向けの汎用性の高い小型パイロット源および小型アクチュエータ直接制御弁として位置づけられています。

W14という型番は、ROSS社製ミニチュアポペットバルブシリーズにおける本製品を識別するためのものです。ベースマウント（サブベースマウント）方式の設置構造は、インラインマウントとは根本的に異なります。バルブ本体は、ねじ込みポートを介してすべての外部エア接続を提供する対応するサブベースに取り付けられ、バルブ本体とサブベース間のインターフェースには、パイプねじ接続ではなくOリングフェースシールが使用されます。この構造により、バルブ本体に直接配管する必要がなくなり、空気圧ラインを切断することなくバルブの取り外しと取り付けが可能になるため、交換作業が簡素化されます。また、単一のサブベースマニホールド本体から複数のバルブマニホールドアセンブリをサポートできます。

垂直面シールを備えたポペット構造により、自己補償摩耗特性を備えた確実なシールを実現し、従来のスプールインボア設計に見られるスプールの摩擦や摩耗による漏れがなく、バルブの耐用期間にわたって一貫した作動力とシール性能を提供します。3つの電圧オプションにより、主要な産業用制御電圧範囲をカバーします。PLCベースのシステム向けの24 VDC、北米向け設置用の110/120 VAC 50/60 Hz、および国際市場向けの230 VAC 50/60 Hzです。

ロック式と非ロック式の2種類の手動オーバーライド構成により、回路の試運転と緊急制御の柔軟性が確保されます。オプションのインジケータライト仕様では、バルブでソレノイド作動状態を視覚的に確認できるため、試運転時や故障診断時の時間を短縮できます。W14カタログ掲載の全モデルは、EN 175301-803 Form A（旧DIN 43650 Form A）規格のクイックディスコネクト式電気コネクタを採用しており、現場でのコイル配線を迅速かつ標準化できます。

主なエンジニアリング機能

• 垂直ポペットフェースシール- 垂直フェースシールを備えたポペット形状は、真空から150 psigまでの定格圧力範囲で確実なシール性能を発揮します。また、自己補償摩耗特性により、シールの摩耗に伴ってシール接触形状が調整され、スライドスプール設計に見られるような段階的なバイパス劣化を起こすことなく、漏れのない性能を維持します。
• バルブの寿命全体にわたって一貫した作動- ポペット構造により、ソレノイドが、摩耗や汚染によってボア公差が緩むにつれて増加する可変スプール摩擦力ではなく、定義されたスプリング戻り荷重に対して作用するため、バルブの動作寿命全体にわたって強力で一貫したシフト力が発生します。
• ベースマウント型サブベース構造- 516B91サブベースまたはマルチステーションマニホールドアセンブリへのベースマウントにより、バルブ交換時に空気圧接続部が影響を受けずに済み、パイプとバルブ間の漏れ箇所が減り、コンパクトなマルチバルブ取り付け構成が可能になり、チューブ接続部とは独立してバルブ本体に構造的な機械的サポートが提供されます。
• 3つの電圧オプション：24 VDC、110/120 VAC、230 VAC - DCプロセス制御システムから北米および国際的なAC電源規格まで、幅広い電圧範囲をカバーすることで、地域ごとの製品バリエーションや配線アダプタを必要とせずに、単一のバルブシリーズで多様な機械構造やグローバル市場に対応できます。
• EN 175301-803 フォーム A コネクタ- 業界標準の DIN 43650 フォーム A クイックディスコネクト コイル コネクタは、広く普及しており、メーカー間で互換性があり、バルブ本体の取り付けや空気圧接続を乱すことなく、現場でのコイルの迅速な取り外しと交換をサポートします。
• ロック式および非ロック式手動オーバーライド- ロック式手動オーバーライドでは、バルブを作動位置に保持して継続的な手動制御が可能となり、長時間の試運転手順や緊急時の手動操作に役立ちます。非ロック式オーバーライドは、テスト用の一時的な手動シフトを提供し、解除すると自動的にソレノイド制御に戻ります。
• オプションのインジケーターライト- インジケーターライト付きのタイプは、バルブ本体に直接通電状態を示す視覚的な信号を提供するため、技術者は測定機器を使用したり、制御システムのディスプレイを監視したりすることなく、機械の試運転やトラブルシューティング中に離れた場所からソレノイドの状態を確認できます。
• 真空から150 psigまでの動作範囲- 真空から150 psig（10 bar）までの全圧力範囲は、圧力変動に対する余裕を含め、標準的な工場の圧縮空気システム（通常80～125 psig）をカバーします。また、真空機能により、真空定格のバルブを別途選択することなく、同じバルブで吸引カップと真空保持回路を制御できます。
• 鋳造アルミニウム製ボディとブナNシール- 鋳造アルミニウムは、工業用ポペットバルブ本体に必要な構造的剛性、熱伝導性、耐腐食性を提供し、ブナN（NBR）シールは、石油系潤滑油、圧縮空気、および5°F（-15℃）から175°F（80℃）までの広い温度範囲の媒体温度に対して優れた適合性を提供します。
• IP65環境保護- IEC 60529に基づくIP65等級は、適切なコネクタが正しく取り付けられている場合、あらゆる方向からの噴流水に対する防塵シールと保護を証明し、洗浄環境、屋外筐体、および粒子や湿気への曝露が多い産業環境での設置をサポートします。

技術仕様

一般仕様

温度定格

周囲温度の上限（120°F/50°C）と流体温度の上限（175°F/80°C）の間に50度のオフセットを設けることで、バルブはプロセス機器内の加熱された空気圧媒体に対応しつつ、ソレノイドコイルを高温から保護することができます。周囲温度はソレノイドの絶縁寿命に影響し、流体温度はシールの完全性を個別に制御します。

重要：媒体温度が0℃（32°F）未満の場合、バルブ通路およびポペットシート面における結露や氷の形成を防ぐため、供給空気を最低作動温度以下の露点まで乾燥させる必要があります。氷が付着するとバルブが完全に着座できなくなり、内部漏れや変速不良の原因となります。

電気データ（ソレノイドパイロットバルブ）

DC型は連続消費電力6ワットです。AC型は突入電流8VAを消費し、保持電力は6VAに低下します。これは、AC電源における誘導コイルの挙動と一致しています。50/60Hzの定格により、AC型はヨーロッパと北米の両方の電力系統周波数に対応しています。

電気接続オプション

流量性能データ

流量係数 Cv 0.1 は、ポート 1 (入口) からポート 2 (出口) への流路に適用されます。大気圧排気時の 100 psig におけるおおよその SCFM は Cv × 7.5、つまり W14 バルブの場合は約 0.75 SCFM です。パイロット制御用途の場合、この流量容量は ROSS 21 シリーズおよび類似プラットフォームのほとんどの標準サイズのパイロット操作式方向制御弁を切り替えるのに十分です。

認証およびコンプライアンス

代表的な用途と産業分野

大型空気圧バルブ用パイロット制御

• W14バルブは、ROSS 21シリーズ、27シリーズ、およびメイン空気圧回路内のその他のパイロット操作式方向制御バルブのパイロット信号源として機能し、24VDCの低電力PLC出力で、直接駆動するとPLC出力電流定格を超えるような大口径・高流量のメインバルブを制御することを可能にします。
• 空気圧パイロット式安全弁および二重弁監視システムのパイロット回路において、W14はパイロット信号を供給し、安全関連の空気圧制御アーキテクチャにおいて、より大型の安全定格パイロット弁を作動させる。
• 空気圧ポジショナーおよびプロセス制御弁のパイロット回路において、W14はプロセス配管システムの制御弁上のダイヤフラムアクチュエータまたはピストンアクチュエータを作動させるためのパイロット空気信号を提供する。
• 多軸空気圧ロボットおよびガントリーシステムのシリンダシーケンスでは、マニホールドに取り付けられたW14パイロットバルブが各軸の主方向制御バルブに独立して制御可能なパイロット信号を提供し、単一のコンパクトなバルブバンクから複雑な動作プログラムを可能にします。

産業オートメーションおよびOEM機械

• 包装機械、部品搬送システム、組立自動化における小型単動式空気圧シリンダおよびスライド作動装置。Cv値0.1の流量容量は、中程度のストローク長とサイクルタイムで、シリンダ内径が約1.5インチまでの場合に適しています。
• ピックアンドプレースシステムやマテリアルハンドリングシステムにおける真空カップおよびグリッパーのリリース回路において、W14は、部品を搬送ポイントで解放するための吸引カップの真空解除または正の排出空気パルスを直接制御します。
• 半導体、フラットパネルディスプレイ、精密測定機器におけるエアベアリングおよび精密モーションステージの供給制御において、サブベースマウントにより、ベアリング入口へのエア供給配管を乱すことなくバルブを交換できる。
• CNC加工センター、組立治具、溶接ポジショナーにおけるクランプおよび固定シリンダ制御において、W14はNCスプリングリターン設計により、電源喪失時のフェイルセーフ動作と信頼性の高いワーク保持力を提供します。
• コンベヤや資材搬送システムにおける空気圧作動式ドア、ゲート、および切替弁の制御。マニホールド上の複数のW14バルブが、中央に配置されたコンパクトなバルブバンクから独立して制御可能なアクチュエータ信号を提供する。

試験、検査、測定システム

• 自動化されたプリント基板、コネクタ、およびコンポーネントのテストシステムにおける空気圧式テスト治具のクランプとプローブの作動。IP65規格により、テスト環境におけるフラックス残渣、洗浄溶剤、および微粒子汚染からバルブを保護します。
• リークテスト装置における加圧および排気において、W14バルブは、テストチャンバー、流体回路、およびテスト対象の密閉製品アセンブリに対する加圧および排気シーケンスを制御します。
• 自動化された実験室分析システムにおけるサンプル処理および流量制御において、サブベースマニホールドへのベースマウントにより、機器筐体の設置面積内にコンパクトで漏れ試験済みの空気圧回路が実現される。
• ウォークイン型および卓上型チャンバーにおける環境チャンバーの圧力制御とドアシール作動。拡張された媒体温度定格は175°F（80°C）で、加熱空気チャンバーや高湿度試験条件に対応します。

食品加工、包装、農業機械

• 食品包装ラインにおける充填機のバルブ作動回路および製品排出回路。洗浄対応のIP65エンクロージャ定格とブナNシールにより、日常的な洗浄サイクル中の洗浄剤への曝露に耐える。
• 農業用灌漑システムおよびスプリンクラー制御アクチュエータのパイロット試験において、230 VACの電圧オプションとIP65規格により、追加の耐候性対策なしで標準的な農業用電気インフラに屋外設置が可能です。
• W14は、ラベル貼付や製品マーキングアクチュエータに必要な、規定のサイクルレートで動作する、生産ラインにおける空気圧式ラベル貼付、マーキング、および刻印ヘッドの駆動に、信頼性が高く安定した駆動力を提供します。
• 食品加工機器における分量制御および吐出アクチュエータ制御において、3/2 NC機能により、電源喪失時にアクチュエータが後退し、吐出が停止することが保証され、制御されていない出力条件下での製品の無駄や汚染を防ぎます。

注文と型番構成

W14シリーズの型番は、機能タイプ、オーバーライド構成、および電圧を体系的なコードで符号化しています。制御システムの電源に合わせて、オーバーライドタイプ（手動保持用のロック式、スプリングリターン式の一時的な作動用の非ロック式）と電圧を選択してください。516B91シングルサブベースと535K91マニホールドキットは、取り付け金具として別途ご注文ください。

電圧コード：W = 24 VDC（6ワット）、Z = 110/120 VAC 50/60 Hz（保持6 VA、突入8 VA）、Y = 230 VAC 50/60 Hz（保持6 VA、突入8 VA）。

オーバーライドコード：08 = ロック式手動オーバーライド（手動で解除されるまで作動位置に留まります）。09 = 非ロック式手動オーバーライド（解除するとスプリングが非通電位置に戻ります）。

シングルバルブ設置用のサブベース516B91は別途ご注文ください。マニホールド組立キット（535K91）には、マルチバルブマニホールド構成用のエンドプレート、スペーサー、およびシーリングOリングが含まれています。

表示灯のバリエーションもご用意しております。LED通電状態表示灯内蔵のバルブモデルをご希望の場合は、ROSS Controls（(800) 438-7677）までお問い合わせください。

すべてのバリエーションには、EN 175301-803 フォームAコイルコネクタインターフェースが付属しています。配線済みのコネクタケーブルアセンブリは、ROSS Controlsのアクセサリカタログから入手できます。

W14シリーズカタログバリエーション概要

W14シリーズの物理的寸法と重量

アクセサリー

単一サブベース（516B91）

516B91シングルサブベースは、W14シリーズバルブを個別に取り付けることができます。供給接続の柔軟性を高めるため、反対側に2つの入口ポート（ポート1）、1つの出口ポート（ポート2）、および一体型の排気ポート（ポート3）を備えています。取り付け用ファスナーとバルブとベース間のシール用Oリングが付属しています。サブベースを機械構造に取り付け、ポート1のいずれかの位置に空気供給を接続し（使用しないポートは付属のパイププラグで塞ぎます）、バルブ本体とパイプを接続することなく、W14バルブ本体をサブベースに取り付けます。

マニホールドサブベースキット（535K91）

複数のW14バルブを必要とする設置の場合、マニホールドサブベースキット（535K91）を使用すると、指定された数のバルブステーションを単一の共通供給マニホールド本体に連結できます。すべてのバルブ供給ポートは共通の内部エアギャラリーに接続され、個々の作業ポートは別々の回路接続部に接続されます。マニホールドキットには、エンドプレート、ステーションスペーサー、シーリングOリング、およびファスナーが含まれています。共通排気プレナムにより、各バルブステーションからの個別の排気ポート配管が不要になります。

配線済みコネクタアセンブリ

EN 175301-803 フォームAに準拠した配線済みコネクタケーブルアセンブリは、W14シリーズバルブ用としてご用意しています。工場で終端処理された2メートル（6.5フィート）のリード線アセンブリには、W14コイルソケットに適合する適切なサイズのコネクタ本体が付属しています。標準の18ゲージ導体サイズで、カタログに記載されているすべての電圧においてW14ソレノイドの電流要件に対応しています。

関連製品およびアクセサリー

• M10シリーズ インライン10mmスプールバルブ- 超小型3/2 NCおよびNOベースマウントスプールバルブ。真空圧100psigまで対応、Cv値0.014、フライングリード付き。バルブの設置面積を最小限に抑えたい用途に最適です。https ://www.rosscontrols.com/en/series/237-inline-10mm-spool-valves-m10-series
• M72シリーズ直動弁- ステンレス製スプールとFKMシールを備えた、0～15psig用途向けの小型インライン2/2NC直動ソレノイド弁。https ://www.rosscontrols.com/en/series/238-direct-acting-valves-m72-series
• 21シリーズ インラインポペットバルブ- 主回路および高流量パイロット用途向けの、高流量容量の2/2、3/2、および4/2インラインポペット方向制御バルブ。https ://www.rosscontrols.com/en/series/231-low-high-temperatures-classic-21-series
• 電気コネクタ- ROSSソレノイドバルブ用のDIN EN 175301-803およびM12コネクタアセンブリ、配線済みケーブル、および照明付きコネクタオプション。https ://www.rosscontrols.com/en/series/91-electrical-connectors
• 排気サイレンサー- 空気圧式方向制御システムの排気騒音を低減するための、定格圧力290 psigのアルミニウム製排気サイレンサー。https ://www.rosscontrols.com/en/series/90-silencers
• ミニチュアシリーズカテゴリーページ- ROSS M10、M72、W14ミニチュアバルブシリーズの完全な概要。並べて比較検討し、用途に合わせて選択できます。https ://www.rosscontrols.com/en/categories/133-miniature-series-m10-m72-w14-series

よくある質問（FAQ）

Q：ポペットバルブとスプールバルブの違いは何ですか？

A：ポペットバルブでは、円錐形または平面の要素が、対応するバルブシートに垂直な接触力で密着し、環状クリアランスに頼らない確実な面シールを形成します。スプールバルブでは、円筒形のスプールがボア内をスライドし、シールはスプールランドとボア間の直径方向のクリアランスを狭く維持することによって実現されます。ポペット設計は、面シールの形状が環状クリアランスよりも本質的に優れたシール性を提供し、接触面が摩耗しても自己補償的な摩耗特性によって着座力が維持されるため、一般的に汚染や摩耗に対する耐性が高くなります。

Q：サブベース取り付け方式は、インライン取り付け方式と比較してどのような利点がありますか？

A：サブベース取り付けでは、すべてのエア接続がバルブ本体ではなくサブベースを経由します。つまり、バルブ本体をサブベースからボルトを緩めるだけで取り外し、交換できます。エア供給管や作業ポートのチューブを外す必要はありません。インライン取り付けでは、すべてのチューブがバルブ本体に直接接続されているため、バルブを取り外すには配管を外す必要があります。また、サブベース取り付けでは、単一の供給ポートから内部マニホールド通路を介して複数のバルブステーションに供給できるため、マルチバルブマニホールドの組み立てが簡素化されます。

Q：IP65規格とは何ですか？また、どのような場合に適用されるのですか？

A： IP65は、IEC 60529で完全な防塵保護（6＝粉塵の侵入なし）とあらゆる方向からの噴流水に対する保護（5）として定義されています。この等級は、コイルコネクタソケットへの密閉インターフェースを提供する適切なEN 175301-803フォームAコネクタと併用した場合のW14バルブに適用されます。この等級は、洗浄環境、雨や高圧洗浄にさらされる屋外設置、金属加工、鋳造、食品加工環境など、空気中の汚染物質が多い産業環境において重要です。

Q：ロック機能付き手動オーバーライドとロック機能なし手動オーバーライドの違いは何ですか？

A:非ロック式オーバーライド（コード09）は、スプリングリターン機構を備えており、オーバーライドボタンへの手動操作を解除すると、バルブは自動的にソレノイド制御に戻ります。これは、試運転時やトラブルシューティング時の一時的な手動操作に使用されます。ロック式オーバーライド（コード08）は、オペレーターがボタンを離した後、バルブを手動で操作した位置に機械的に保持し、オペレーターが意図的にロックを解除してボタンを離すまで、手動で切り替えた状態を維持します。ロック式オーバーライドは、長時間のメンテナンス作業中や、他の調整作業中に手動での位置を保持する必要がある場合など、ボタンを押さずに長時間の手動操作が必要な場合に使用されます。

Q：W14は真空状態でも作動できますか？

A：はい。作動圧力範囲は真空から150 psig（10 bar）までです。ポペット構造により、大気圧以下の条件を含む全圧力範囲でシール性能と一定の作動力が維持されます。これにより、単一のシステム設計で、真空グリッパー回路と標準的な圧縮空気アクチュエータの両方を同じバルブで制御できます。

Q：Cv値とは何ですか？また、私の用途における流量容量はどのように計算すればよいですか？

A: Cv は流量係数で、1 PSI の圧力差でバルブを通過する水の流量を毎分何 US ガロンで表します。空気流量の推定には、次の経験則が役立ちます。100 psig の入口圧力と大気圧の排気圧力での SCFM は、約 Cv x 7.5 で、W14 バルブの場合は約 0.75 SCFM になります。より正確な計算を行うには、ISA の圧縮性流体方程式と、公開されている Cv 値、およびアプリケーションでの実際の入口圧力と出口圧力を使用してください。Cv 0.1 定格は、中程度のストローク長とサイクル時間で、小さなシリンダーボアサイズ (約 1.5 インチのボアまで) に適しています。

Q：消費電力はどれくらいですか？また、標準的なPLC出力と互換性がありますか？

A: 24 VDC の場合、W14 は 6 ワットの電力を消費し、これは 250 mA に相当します。ほとんどの産業用 PLC トランジスタ出力モジュールは、出力あたり 0.5 A (500 mA) の定格となっており、リレーバッファリングなしで信頼性の高い直接インターフェースを実現するために、W14 の消費電流の 2 倍のマージンが確保されています。AC 版は 6 VA の保持電力を消費します。AC PLC リレー出力またはソリッドステートリレー出力が VA 負荷の定格を満たしていることを確認してください。

Q：W14バルブにはどのようなろ過が必要ですか？

A：供給空気は、サブベースの入口ポートに入る前に、40ミクロン以下の粒子にろ過する必要があります。ポペット構造はスプール構造よりも汚染に対する耐性が高いですが、ポペットの座面に微粒子が付着すると、閉鎖時に完全な面接触が妨げられ、時間の経過とともに内部漏れが発生します。粗い粒子は機械的にポペットの着座を妨げ、重大な内部漏れを引き起こす可能性があります。

Q：W14バルブに潤滑油を塗布することは可能ですか？

A： W14バルブは、適切な動作のために潤滑空気を必要としません。ポペット設計により、清浄で乾燥した空気で確実に動作します。より広範な空気圧システムで他のコンポーネントにオイルミスト潤滑を使用している場合、W14は石油系ISO 32粘度またはそれより粘度の低い潤滑剤と互換性があります。リン酸エステル系の添加剤は、ブナNシールの膨潤や劣化を引き起こす可能性があるため、使用しないでください。潤滑剤を導入した場合は、常に潤滑状態を維持してください。潤滑剤で飽和したシールがその後乾燥状態で運転されると、摩耗が加速する可能性があります。

Q：媒体の温度範囲はどのくらいですか？また、周囲温度範囲とはどのように異なりますか？

A：周囲温度（-15～50℃ / 5～120°F）は、ソレノイドコイルの位置における外部環境を制御します。媒体温度（-15～80℃ / 5～175°F）は、バルブ本体を通過し、シール面およびポペット面に接触する供給空気またはガスの温度を制御します。より広い媒体温度範囲により、W14バルブは、プロセス機器からの加熱された空気圧媒体や加熱された空気供給源を取り扱うことができ、高温の空気をコイルアセンブリではなくバルブ本体に通すことで、ソレノイドコイルがこれらの高温に直接さらされるのを防ぎます。

Q：W14バルブはどの向きにも取り付けられますか？

A：はい。スプリングリターン式のポペット構造は、重力による向きの影響を受けません。大口径バルブを水平に取り付けた場合、重力によってスプールの位置が変化するスプールバルブとは異なり、W14ポペットのスプリング力は、取り付け角度に関係なくリターン動作を支配します。この取り付けの柔軟性により、サブベースを水平、垂直、または傾斜した機械面に設置しても、バルブの性能や耐用年数に影響はありません。

Q：インジケーターライトのオプションはどのように機能するのですか？また、どのモデルに搭載されていますか？

A：インジケーターライトオプションは、コイルコネクタ本体にLEDを直接組み込んでおり、ソレノイドが通電されると点灯し、バルブ設置場所での電気作動状態を視覚的に確認できます。これは、試運転時に技術者がバルブで作業し、PLC出力状態を遠隔で確認することなくソレノイドの通電状態を確認する必要がある場合に便利です。インジケーターライトのバリエーションモデル番号については、ROSS Controlsまでお問い合わせください。これらの製品は、製品の在庫状況に応じて、別売りのアクセサリコネクタとして、またはバルブのバリエーションとして注文できます。

設置およびメンテナンスに関するガイドライン

• バルブ本体を取り付ける前に、適切な締結具を使用して516B91サブベースを機械構造にしっかりと固定してください。サブベースは配管接続部からの機械的荷重を支えるため、バルブ本体とは独立して構造的に支持されている必要があります。重い配管継手からの片持ち荷重をバルブ本体の取り付けネジだけで支えないでください。
• バルブ本体を取り付ける前に、サブベースとバルブ間のOリングを慎重に取り付けてください。これらの面シールOリングは、バルブ本体の通路とサブベースポート間の空気圧インターフェースを形成します。Oリングが損傷したり、位置がずれていたり、欠落していると、バルブポート間の内部漏れ、またはバルブ本体とサブベースの接合部からの大気への外部漏れが発生します。
• バルブ本体の取り付けネジは、メーカー指定のトルク値で締め付けてください。締め付けトルクが不足すると、作動圧力下でOリングの面シールが外れ、外部漏れの原因となります。締め付けトルクが過剰になると、アルミ製のバルブ本体またはサブベースのシール面が損傷し、不均一なシール面が生じる可能性があります。
• サブベースにある2つのポート1入口のうちいずれか1つに空気供給口を接続し、使用していないポート1入口には付属のパイププラグを取り付けてください。使用していない入口ポートを塞がないと、バルブを迂回して作業ポートに空気が流れ込んでしまうため、空気の流れが意図せず妨げられます。
• 継手を接続する際は、NPTサブベースポートのねじ部に適切なねじシール剤を使用してください。シール剤は雄ねじ部にのみ少量塗布し、最初のねじ込み部分はシール剤がバルブ通路に入り込んでポペットの座面を汚染しないように注意してください。
• EN 175301-803フォームAコネクタを接続する前に、コイルに表示されているソレノイドの電圧と周波数の表示が、制御システムの供給電圧と一致していることを確認してください。24 VDCコイルに230 VACを印加すると、ソレノイドが即座に破損します。また、230 VACコイルに24 VDCを印加すると、電流不足により変速ができなくなります。
• ACタイプの場合、電源周波数（50Hzまたは60Hz）がソレノイドコイルの仕様と互換性があることを確認してください。50Hzと60HzはどちらもW14 ACコイルの50/60Hzデュアル周波数定格の範囲内ですが、400Hzなどの非標準周波数で使用する前に、この定格が仕様に明記されていることを確認してください。
• マニホールドサブベースに複数のW14バルブを取り付ける際は、マニホールド供給ポートの流量容量が回路性能を制限するボトルネックになっていないことを確認してください。同時に作動するバルブの流量要求を合計し、マニホールド入口ポートが過度の圧力損失なく必要な流量を供給できることを確認してください。
• IP65規格が維持されていることを確認するには、EN 175301-803規格のフォームAコネクタを正しく装着し、ラッチをしっかりと閉めてください。コネクタが装着されていない、または欠落している場合、コイル端子ピンが汚染にさらされ、バルブ本体の筐体の完全性に関わらずIP65規格は無効になります。
• 試運転時に手動オーバーライド機能をテストするには、オーバーライドを押す（非ロック）か回転させてロックする（ロック）ことで、アクチュエータが正しく反応することを確認してください。アクチュエータが手動オーバーライドに反応しない場合は、配管の誤り、ポートの詰まり、または供給圧力がバルブの最小作動圧力を下回っていないかを確認してください。
• ロック式手動オーバーライド機能を使用する場合は、使用後にオーバーライドを通常動作に戻すための明確な手順を確立してください。ロック式オーバーライドが手動操作位置に保持されたままのW14は、ソレノイドの非通電状態に対応せず、機械が非通電状態に戻る際に、制御対象アクチュエータが誤った位置に留まる可能性があります。
• バルブの取り付けまたは交換を行う前に、必ずサブベースのOリングシール面の清浄度を確認してください。サブベースの表面に金属片、溶接スパッタ、または乾燥したシーラントが付着していると、Oリングのシールが妨げられ、システムに圧力がかかった際に内部または外部からの漏洩が即座に発生します。
• 設置後、システムを加圧し、サブベースとバルブ本体の接合部、すべてのサブベースポート接続部、および電気コネクタのシール部に漏れ検知液を塗布してください。システムを稼働させる前に、気泡が発生しないことを確認してください。運転前に、Oリングの状態、締結トルク、および継手のねじ込み具合を確認し、漏れがあれば修正してください。

保証とグローバルサポート

ROSS Controlsは、購入日から1年間、すべての製品について、材質および製造上の欠陥を対象とした保証を提供します。

W14シリーズのバルブ選定、サブベース構成、マニホールド組立、およびトラブルシューティングに関する技術サポートは、ROSS Controls USA（(800) 438-7677）までお問い合わせください。

ROSS Controlsは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本に拠点を置き、グローバルな技術サポート体制を維持しています。

寸法図、サブベースおよびマニホールドアクセサリの部品番号、設置手順、およびW14シリーズ製品コンフィギュレータの詳細については、https://www.rosscontrols.com/en/series/239-base-mounted-spool-valves-w14-series をご覧ください。

カタログのダウンロード： https://www.rosscontrols.com/en/series/239-base-mounted-spool-valves-w14-series
