CP&CXバルブシリーズ マルチステーションバルブマニホールド

製品概要

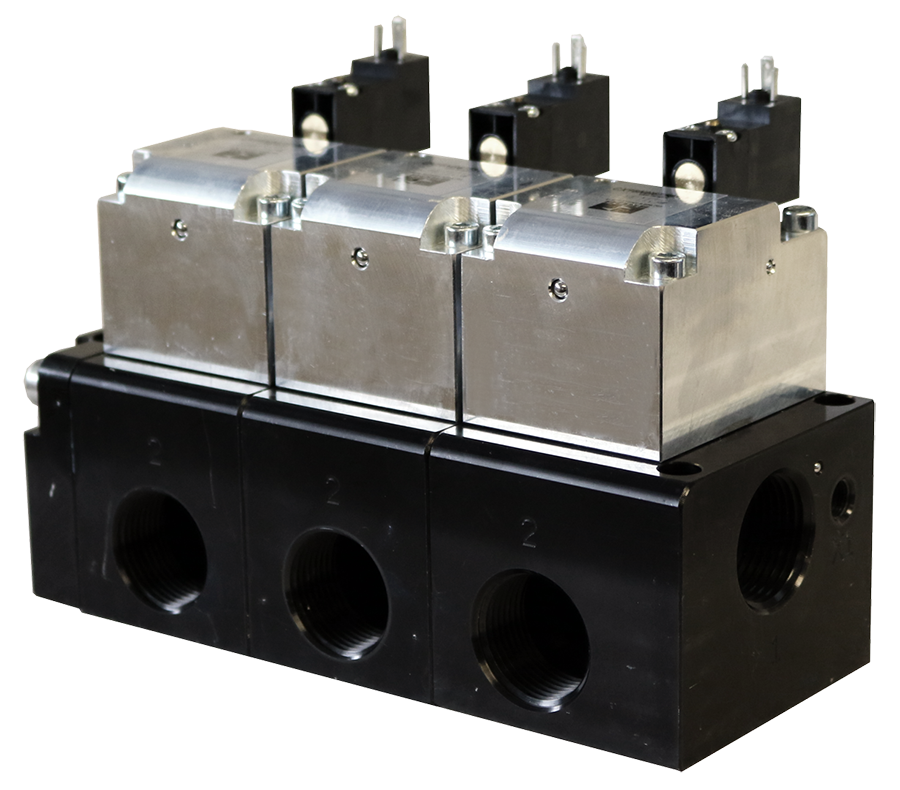

ROSS Controls社のCPおよびCXバルブシリーズは、工場で組み立てられたマルチステーションバルブマニホールドシステムで、2～10個のソレノイドパイロット方向制御バルブを1つのインラインマニホールド本体に統合しています。ROSS社のDaleシリーズポペットプラットフォームをベースに構築されたこれらのアセンブリは、個々のバルブ取り付け金具や分散型空気圧配管を不要にし、各ステーションの供給、作業ポート、排気通路を統合した共通のマニホールドブロックを採用しています。

CPシリーズは、内部または外部パイロット供給を必要とする一般的な産業用途を対象としており、動作圧力範囲は30～145 psig（2～10 bar）です。ポートサイズは1/2インチから2-1/2インチまであり、低流量ソレノイドパイロット用途から、Cv値が108に達する高流量アクチュエータ回路まで対応します。2/2および3/2バルブ機能は、常時閉および常時開の構成で利用可能であり、回路設計者は単一のマニホールドアセンブリから遮断、方向制御、排気制御を柔軟に処理できます。

CXシリーズは、漏れのない低圧および真空用途向けに設計されており、外部パイロット供給のみを使用して作業ポートでの真のゼロリーク遮断を維持します。CXバルブは、ほとんどのポートサイズで完全真空から145 psig（10 bar）までの全圧力範囲で動作し、1/4インチポート仕様では最大250 psig（17.2 bar）まで動作します。両シリーズのマニホールドアセンブリは、NPTまたはBSPP（G）ねじ接続で提供され、組み立て済みでテスト済みの完全なユニットとして出荷され、すぐに設置できます。

CPマニホールドとCXマニホールドはどちらも、ROSSのDaleシリーズプラットフォームの特徴である、ポペットカートリッジ構造、垂直フェースシール形状、デュアルピストンシフト機構、および自己補償シール設計を共有しています。この共通性により、スペアパーツの在庫管理が容易になり、現場でのカートリッジ交換を最小限のダウンタイムで行うことができます。DIN EN 175301-803規格のフォームAおよびフォームC電気コネクタ（インジケータライト内蔵）が標準装備されており、テスト機器を使用せずに生産中にソレノイドのトラブルシューティングを迅速に行うことができます。

主なエンジニアリング機能

• マルチステーションマニホールド統合- 工場で組み立てられたマニホールドブロックは、2～10個のソレノイドパイロットバルブステーションを統合し、個別の取り付け金具、分散した配管、および漏れ箇所や組み立て作業を増加させるバルブごとの継手を不要にします。
• ポペットカートリッジの構造- 垂直なフェースシール形状により、ポペットシートを通る高流量経路が確実に遮断され、スプール型マニホールド設計に固有の内部バイパス損失が排除され、非通電状態では作業ポートからの漏れがゼロに維持されます。
• デュアルピストンシフト機構- デュアルピストンアクチュエータにより、バルブの寿命全体にわたって一定のシフト力が生成されるため、ソレノイドパイロットバルブで一般的にパイロット圧力マージンが低下する、汚れた環境、湿度の高い環境、または低温環境において、シフトの遅延や部分的なシフトを防ぎます。
• 自己補償型シール- シールカートリッジは、シール材の摩耗に応じてストロークを自動的に調整し、シールの予圧調整やバルブの分解を必要とせずに、数百万回のサイクルにわたってシール力と流量性能を維持します。
• 自己洗浄型高速流路- ポペットシートを通過する高速空気流が、通常運転中にシール面から微粒子汚染物質を除去し、ろ過が不十分な環境、凝縮水の持ち越し、またはシリンダー回路から戻ってきた異物がある環境でも信頼性を維持します。
• CPシリーズ：内部/外部パイロット切替可能- CPシリーズバルブは、30 psig以上の圧力でメインラインからの内部パイロット供給を受け入れます。ポートX-1からパイププラグを取り外し、専用のパイロット供給を接続することで、現場で外部パイロットに切り替えることができ、低圧または真空の作業ポート回路での使用が可能になります。
• CXシリーズ：漏れ防止と真空用途向け外部パイロット- CXシリーズバルブは外部パイロット供給のみで動作し、入口条件に関わらず作動ポートでの真のゼロ漏れを維持します。1/4インチポート仕様は、標準的なインラインパイロット供給範囲を超える用途向けに、最大250 psig（17.2 bar）のパイロット圧力をサポートします。
• ポペットカートリッジの交換は数分で完了- ポペットカートリッジアセンブリは、特別な工具を使わずにマニホールド本体から取り外すことができ、一体型の交換ユニットとして取り付けられるため、ステーションの修理時間を5分未満に短縮し、マニホールドを機械から取り外す必要がなくなります。
• 2,000万サイクルまでの寿命試験済み- CXシリーズバルブの設計は、ROSSの寿命試験プログラムにおいて2,000万サイクルまで検証されており、高サイクル自動化アプリケーションにおける保守計画や総所有コストの計算のための定量的な耐用年数を確立しています。
• DIN EN 175301-803 インジケータライト付きコネクタ- フォーム A およびフォーム C クイックディスコネクトコイルコネクタには、トラブルシューティング中に通電中のステーションを現場で即座に識別するための統合ソレノイド通電インジケータライトが備わっており、計測器なしでの診断時間を短縮します。
• 非ロック式手動オーバーライド- すべてのソレノイドパイロットステーションには、試運転、機能テスト、およびメンテナンス中のアクチュエータ位置決めを、電源を必要とせずに行うための非ロック式手動オーバーライドボタンが付属しています。
• 双方向フロー機能- CXシリーズのポペット設計は、どのポートでもいつでも圧力または真空をサポートし、再生シリンダー回路、差圧センシング構成、および双方向フロー経路を必要とするデュアル圧力システムでの使用を可能にします。
• CADモデルのダウンロードが可能- PDF 3D、SolidWorks、Pro/Engineer Neutral、Solid Edge、Revit、SketchUp、PLY、PRC、PNGなど、主要なすべての形式の3次元CADモデルが、機械設計の統合を加速するために、すべてのCPおよびCXマニホールドのバリエーションで利用可能です。

技術仕様

一般仕様

温度定格

温度定格は、CPシリーズおよびCXシリーズのマニホールドアセンブリの両方に適用されます。シール材は標準でブナNです。

重要：媒体温度が175°F（80°C）近くになる用途では、隣接する高温のプロセス部品からの熱浸透によってソレノイドコイルの周囲温度定格を超えないことを確認してください。

電気データ（ソレノイドパイロットバルブ）

すべてのソレノイドコイルは連続運転に対応しています。ソレノイドアセンブリは、IEC 60529に基づくIP65の保護等級に準拠しています。

電気接続オプション

流量性能データ

CPシリーズソレノイドパイロットマニホールドの流量性能データ。表示されているCv値は平均値です。マニホールドの構成により、個々のステーションのCv値は、単一バルブの値と比較して5%未満しか変化しない場合があります。

認証およびコンプライアンス

代表的な用途と産業分野

包装機械およびマテリアルハンドリング

• 複数の空気圧アクチュエータを中央マニホールドから協調制御する必要がある成形充填シール機、カートナー、ケースパッカー、パレタイザーなどでは、機械フレームにおけるシステム配線や配管の複雑さを軽減できます。
• CXシリーズのマニホールドを使用した真空カップピックアンドプレースシステムは、真空を複数のグリッパーゾーンに同時に切り替え、双方向の流れ機能とゼロリーク遮断機能を活用して、ポンプに連続負荷をかけることなくカップの真空状態を維持します。
• コンベア分岐器、仕分けゲート、および搬送リフトにおいて、3/2スプリングリターンステーションは、停電または緊急停止時に空気圧アクチュエータのフェイルセーフ復帰を実現します。
• ボトル充填ラインおよびキャッピング装置では、複数のシリンダーを同期させて作動させ、一定のサイクルタイムを実現する必要があり、これはデュアルピストン式コンシステントシフト機構によって支えられています。

プロセスバルブパイロット制御

• 水処理、空調設備、食品加工、化学薬品処理などの用途におけるバタフライバルブ、ナイフゲートバルブ、ボールバルブ、混合バルブ、切替バルブへのパイロット供給。CXシリーズマニホールドは独立した外部パイロット供給を提供し、作業ポートからの漏れがプロセス流体の隔離に影響を与えるのを防ぎます。
• マルチゾーンプロセス制御スキッドでは、単一のCPまたはCXマニホールドアセンブリが分散型バルブ取付パネルに取って代わり、設置面積とメンテナンスが必要な供給ライン接続数を削減します。
• 石油・ガス処理における空気圧アクチュエータのパイロット制御において、CXシリーズの気密構造は、電源遮断ステーションを介したシート漏れを排除し、通常運転中のプロセス隔離の完全性を確保します。
• 食品・飲料製造における定置洗浄（CIP）および衛生的なプロセスバルブの自動化において、ポペット構造の自己洗浄特性により、製品バッチ間の汚染物質の持ち越しリスクが低減されます。

自動車および組立製造

• CPシリーズ3/2スプリングリターンマニホールドは、ホワイトボディ治具の制御、クランプシリンダー、および部品搬送自動化において、非常停止時にフェイルセーフなクランプ解除機能を提供し、自動ワーク保持システムの安全回路要件を満たします。
• CXシリーズマニホールドを使用して個々のテストポートを選択的に加圧または排気し、確実な遮断機能を備えた漏れテストおよび流量テスト用治具。差圧テスト構成には双方向圧力制御型を使用する。
• 塗装ブースのダンパー制御装置とスプレーガン作動マニホールドでは、複数の2/2ステーションが独立したゾーン制御を提供し、デュアルピストンアクチュエータによる高速応答時間を実現しています。
• 組立ラインの空気圧工具回路やトランスファープレス潤滑システムにおいて、CPシリーズの1インチおよび2-1/2インチポートマニホールドの高いCv値により、高デューティサイクル条件下でも工具の性能が維持されます。

プラスチックおよびゴム加工

• CXシリーズの1/4インチポートマニホールドを使用した真空成形および熱成形装置は、成形キャビティへの真空印加のタイミングを正確に制御し、250psigのパイロット供給能力を活用して、高い供給圧力下でも高速な作動を維持します。
• 射出成形金型およびブロー成形金型の空気圧式コアプル回路において、CPシリーズ2/2の通常閉マニホールドは、パイロットエアが失われた際に自動的に閉位置に戻ることで、金型のフェイルセーフ保護機能を提供します。
• 押出成形ラインのトリミングおよび分岐アクチュエータは、コンパクトなマニホールド設置面積により、バルブごとの取り付けブラケットなしで、狭い機械フレームの場所に設置できます。
• ホットランナー温度制御エアパージシステムおよび冷却回路マニホールドにおいて、CPシリーズ3/2構成では、単一のステーションから供給と排気の制御が可能です。

半導体および電子機器製造

• CXシリーズマニホールドを使用したクリーンルーム用空気圧搬送システムでは、気密性の高いポペット構造により、層流気流を乱したり、プロセスゾーンに粒子を混入させたりする可能性のある、制御不能な圧縮空気の放出を防ぎます。
• ウェハハンドリング、ダイボンディング、および部品配置用の真空システムにおいて、複数のCXステーションがウェハチャック、トランスファーアーム、およびピックアンドプレースエンドエフェクタの真空ゾーンを個別に制御します。
• テストハンドラーの加圧回路および真空回路には、一貫したデュアルピストンシフト機構と自己洗浄ポペットシートによって支えられる、決定論的な応答時間が要求されます。
• 選択的なはんだ波制御、部品挿入アクチュエータ、およびコンベアフィンガー機構を備えたPCB組立装置。コンパクトなマニホールドアセンブリにより、機械フレームへの侵入を最小限に抑えます。

注文と型番構成

CPおよびCXバルブマニホールドアセンブリは、シリーズ、機能、パイロットタイプ、用途、ポートサイズ、ステーション数、電圧、接続タイプを符号化した構造化モデル番号を使用します。以下の例は、標準的なCPシリーズ3/2 NCマニホールドのデコードを示しています。

マニホールドの型番にある「X」を、必要なステーション数（2～10）に置き換えてください。1ステーション構成の場合は、ROSS Controlsに直接お問い合わせください。

電圧コード：W = 24 VDC、Z = 110/120 VAC (50/60 Hz)。モデル番号の適切な位置に電圧コードを入力してください。

BSPP（G）ネジの場合は、型番のネジタイプの位置にある「N」を「D」に置き換えてください（例：BSPP 3/2 NCマニホールドの場合はCP34DB47114W）。

CXシリーズのソレノイド式パイロットマニホールドは、型番にパイロットタイプコード「5」を使用します。圧力制御式のCXマニホールドはコード「0」を使用します。

各ステーションで異なるバルブ機能を備えた複合機能マニホールドについては、マニホールド構成ツールを使用するか、ROSS Controlsのアプリケーションエンジニアリング（1-888-TEK-ROSS）までステーションごとの要件をご連絡ください。

工場で組み立て・テスト済みのマニホールドアセンブリは、完成品として出荷されます。標準仕様以外の再構成費用を避けるため、ご注文前にステーション数、ポートサイズ、ねじの種類、電圧、接続タイプをご確認ください。

CPシリーズ サンプル型番 - 3/2 NCマニホールド

CPシリーズ サンプルモデル番号 - 2/2 NCマニホールド

CXシリーズ サンプル型番 - ソレノイドパイロット（外部）マニホールド

アクセサリー

照明付きDIN電気コネクタ

ROSSは、追加の配線なしで各ステーションの状態をソレノイド作動で視覚的に表示する、照明付きDIN EN 175301-803フォームAおよびフォームCコネクタを提供しています。コネクタのモデルはポートサイズグループによって異なります。1/4インチから1インチのポートサイズの場合は、スタンドアロンの照明付きコネクタとして2453K77-W（24 VDC）または2453K77-Z（120 VAC）、配線済みアセンブリとして2476K77-W（24 VDC）または2476K77-Z（120 VAC）を使用します。1-1/2インチから2-1/2インチのポートサイズの場合は、スタンドアロンとして936K87-Wまたは936K87-Z、配線済みとして720K77-Wまたは720K77-Zを使用します。

空気ろ過と準備

CPおよびCXマニホールドの確実な動作には、ろ過された圧縮空気が必要です。ROSSは、すべてのマニホールドアセンブリの上流に5ミクロンの微粒子フィルターを設置することを推奨しています。CXシリーズの気密性および真空用途では、エアロゾルオイルミストを除去するための凝集フィルターを使用することで、ポペットシートの汚染を防ぐことができるため、強く推奨します。ROSSは、すべてのCPおよびCXマニホールド供給接続部に対応する、モジュール式のFRL（フィルター・レギュレーター・ルブリケーター）アセンブリを各種取り揃えています。

関連製品およびアクセサリー

• Dale CX シングルバルブ- CX マニホールドと同じ Dale シリーズプラットフォームの個別のインライン ポペットバルブステーションで、シングルステーションでの漏れ防止または真空制御が必要な用途向けです。https ://www.rosscontrols.com/en/series/253-cp-cx-valve-series
• Dale LXシリーズバルブおよびマニホールド- 低圧および真空用途向けのLXシリーズインラインポペット式方向制御バルブ。CPおよびCXスペアパーツを共有するDaleシリーズプラットフォームの一部です。https ://www.rosscontrols.com/en/documents/6382/dale-cx-lx-lt-series-valves-manifolds
• Dale LTシリーズ リークテストマニホールド- 流量テスト、圧力減衰テスト、差圧テストを、追加部品なしで実施できるセンサーポートを内蔵した専用設計の3/4バルブマニホールドです。https ://www.rosscontrols.com/en/documents/6382/dale-cx-lx-lt-series-valves-manifolds
• パックシリーズ マルチステーションマニホールド（シリーズ254） - バタフライバルブ、ナイフゲートバルブ、その他のプロセスバルブのパイロット制御用、コンパクトで高密度なマニホールドアセンブリ。各ステーションの遮断機能を備え、最大16ステーションまで対応。https ://www.rosscontrols.com/en/series/254-pack-series
• 21シリーズ インラインポペットバルブ- 標準温度および極限温度用途向けのインラインポペット方向制御バルブ（SIL 2認証取得済み）。独立したバルブ制御が必要なマニホールドマウント型CPおよびCX設備を補完します。https ://www.rosscontrols.com/en/series/231-low-high-temperatures-classic-21-series
• 排気サイレンサー- マニホールド排気ポートの騒音低減用アルミニウム製サイレンサー。定格圧力290 psig、1/2インチから1-1/2インチまでの排気接続に対応。https ://www.rosscontrols.com/en/series/90-silencers
• 電気コネクタ- DIN EN 175301-803 フォームAおよびフォームCコネクタ、配線済みアセンブリ、およびROSSソレノイドバルブ全シリーズ用の照明付きインジケータ。https ://www.rosscontrols.com/en/series/91-electrical-connectors
• ロックアウトバルブ（LOXシリーズ） - OSHAのロックアウト/タグアウト要件に準拠し、CPおよびCXマニホールドアセンブリに供給する空気圧システムの安全なシャットダウンおよびメンテナンスロックアウトのためのエネルギー遮断ロックアウトバルブ。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

よくある質問（FAQ）

Q：CPシリーズとCXシリーズのバルブマニホールドの違いは何ですか？

A: CPシリーズは、内部または外部のパイロット供給を使用し、30～145 psigの標準圧力アプリケーションに対応しています。ほとんどの空気圧アクチュエータ回路の汎用オプションです。CXシリーズは、外部パイロット供給のみを使用し、漏れのない低圧および真空アプリケーション向けに構成されています。CXシリーズは、パイロット回路が入口とは独立しているため、ワークポートでの真のゼロリークを維持し、1/4インチポートのCXバリアントは最大250 psigの入口圧力をサポートします。アプリケーションで真空時に確実に遮断する必要がある場合、または通常動作時にワークポート圧力が30 psig未満になる場合は、CXを選択してください。

Q：1つのマニホールドにいくつのステーションを構成できますか？

A：標準カタログのマニホールドアセンブリは、2ステーションから10ステーションまでの構成でご用意しております。シングルステーションのアセンブリについては、ROSS Controlsに直接お問い合わせください。10ステーションを超える構成は、カスタムオーダーとして対応可能な場合があります。具体的なステーション数と機能要件を添えて、ROSSアプリケーションエンジニアリング（1-888-TEK-ROSS）までお問い合わせください。

質問：同じマニホールド上で、個々のステーションごとに異なるバルブ機能を持たせることは可能ですか？

A：はい、複合機能マニホールドをご用意しております。同一マニホールド上のステーションで異なるバルブ機能が必要な場合（例えば、2/2 NCステーションと3/2 NCステーションの組み合わせなど）、ROSSマニホールドコンフィギュレーターツールをご利用いただくか、ROSS Controlsのアプリケーションエンジニアリング部門まで直接お問い合わせください。標準カタログの型番は同一機能のアセンブリを表しています。複合構成の場合はカスタムオーダーとなります。

Q：CPシリーズのマニホールドに必要な最小パイロット圧力はどれくらいですか？

A： CPシリーズのマニホールドは、すべてのポートサイズにおいて、最低30 psig（2 bar）のパイロット圧力が必要です。パイロット圧力は、入口圧力以上でなければなりません。入口圧力が30 psigを下回る用途では、高圧補助ラインから供給される外部パイロット供給を使用するか、独立した外部パイロット供給回路を備えたCXシリーズバルブを指定してください。

Q：CPシリーズのパイロットを内部式から外部式に現場で変更するにはどうすればよいですか？

A：マニホールド本体のパイロットポートX-1からパイププラグを取り外し、専用の外部パイロット供給ラインをそのポートに接続します。内部パイロット通路は残りますが、加圧されていません。運転サイクル全体を通して外部パイロット供給源が維持されていることを確認してください。現場での改造後、機器の記録を正確に維持するために、最新のモデル番号に関する資料についてはROSS Controls社にお問い合わせください。

Q: CPまたはCXマニホールドアセンブリで使用可能な最大Cv値はどれくらいですか？

A：最大平均Cv値は108で、CPおよびCX 2/2構成の両方において、2-1/2インチポート構成（ポートサイズコード97および07）で達成されます。このCv値は、マニホールド上の個々のステーションに適用されます。マニホールド全体の流量容量は、共通の供給および排気通路のサイズによって決まり、定格条件下で全てのステーションを同時に作動させるように設計されています。

Q：NPTとBSPP（G）の両方のねじ規格に対応していますか？

A：はい。標準カタログのマニホールドはNPTネジで出荷されます。BSPP（G）ネジでご注文の場合は、型番の「N」ネジコードを「D」に置き換えてください。例えば、CP14NB4711XWはGネジの場合はCP14DB4711XWとなります。これは、個々のバルブステーションの作業ポートと、マニホールドの給排気接続部の両方に適用されます。

Q: CPおよびCXマニホールドソレノイドと互換性のある電気コネクタは何ですか？

A:すべてのソレノイドパイロットステーションは、DIN EN 175301-803 フォーム A またはフォーム C 接続を使用します。ソレノイドの通電状態を視覚的に表示する照明付きコネクタは、24 VDC と 120 VAC のバリエーションがあります。型番は、2453K77-W (24V DC、スタンドアロン、1/4 インチ～1 インチポート) と 936K87-W (24V DC、スタンドアロン、1-1/2 インチ～2-1/2 インチポート) です。配線済みのアセンブリは、型番 2476K77-W と 720K77-W でご利用いただけます。バルブポートのサイズと電圧によるコネクタの完全な選択については、ROSS にお問い合わせください。

Q：ポペットカートリッジの交換にはどれくらい時間がかかりますか？

A： CXシリーズのポペットカートリッジは、5分以内に交換できるように設計されています。カートリッジは、専用工具を使わずに一体型アセンブリとしてマニホールド本体から取り外すことができます。これにより、マニホールドを機械から取り外したり、隣接するステーションへの給排気配管を外したりすることなく、その場でステーションの修理を行うことができます。

質問：これらのマニホールドのライフサイクル評価値はどのくらいですか？

A： CXシリーズバルブは、2,000万サイクルまでの寿命試験を実施済みです。この数値は、定格条件下におけるポペットカートリッジアセンブリに適用されます。CPシリーズについては、公表されているサイクル寿命は規定されていませんが、共通のDaleシリーズポペットプラットフォーム構造は、両モデル間で一貫しています。年間2,000万サイクルを超える高サイクル用途では、2,000万サイクルごとにポペットカートリッジの点検を実施し、シール性能が低下している場合は交換してください。

Q：CXシリーズのマニホールドは、吸気ポートへの真空供給に使用できますか？

A:はい。CXシリーズは、入口での真空状態に対応するように設計されています。1/2インチから2-1/2インチまでのポートサイズの場合、入口圧力範囲は完全真空から145 psigまでです。1/4インチポート仕様の場合は、真空から250 psigまでです。外部パイロット供給圧力は、最低30 psig（3/2構成の場合は50 psig）に維持する必要があり、入口圧力以上でなければなりません。入口が真空状態の場合でも、パイロット供給ラインにはパイロット圧力の最小値が適用されます。

Q：機械設計に統合するための3D CADモデルは利用可能ですか？

A:はい。ROSSは、CPおよびCXマニホールドアセンブリ用の3D CADモデルを、PDF 3D、SolidWorks、Pro/Engineer Neutral、Solid Edge、Revit、SketchUp、PLY、PRC、PNGなど、幅広いフォーマットでダウンロード提供しています。CADモデルは、ROSS ControlsのWebサイト（rosscontrols.com）にある各シリーズのバリエーションページから入手できます。機械設計時にCADモデルを使用することで、干渉問題を回避し、供給ポートと作業ポートの配管における正確なポート位置レイアウトを確保できます。

Q：標準的なCP/CXマニホールド構成の場合、予想される納期はどれくらいですか？

A： 10台以下の数量の場合、標準的な製造リードタイムは通常、注文から3～4週間で、米国全土への配送が可能です。複合機能マニホールドアセンブリやカスタム構成の場合は、追加のリードタイムが必要になる場合があります。特定の構成の最新のリードタイムについては、ROSS Controlsカスタマーサービス（1-800-GET-ROSS）までお問い合わせください。

設置およびメンテナンスに関するガイドライン

• マニホールドアセンブリは、付属の貫通穴取り付けパターンを使用して、剛性があり振動が減衰された表面に取り付けてください。マニホールド本体は鋳造アルミニウム製であるため、適切な防振金具を使用せずに、たわみや熱サイクルを受ける表面に取り付けると、応力亀裂が発生する可能性があります。
• CPおよびCXマニホールドアセンブリすべてに、ろ過された乾燥圧縮空気を供給してください。マニホールド供給接続部の上流には、最低5ミクロンの微粒子フィルターを設置してください。CXシリーズの気密性および真空用途では、ポペットシート表面を汚染する可能性のあるエアロゾルオイルミストを除去するために、0.01ミクロンまでの粒子をろ過できる凝集フィルターを追加してください。
• CPシリーズの内部パイロット操作の場合、隣接するステーションでのアクチュエータの急速充填による一時的な圧力低下を含め、全動作サイクルを通して入口圧力が30 psig（2 bar）以上であることを確認してください。パイロット圧力が30 psig未満の場合、バルブの切り替えが不完全または不安定になります。
• CXシリーズの外部パイロット供給の場合、パイロット供給ラインは、作動ポート入口圧力とは無関係に30～145psig（3/2構成の場合は50～145psig）の圧力を維持できる供給源から配管してください。作動ポート圧力が作動中にパイロットの最小圧力を下回る場合は、外部パイロットの供給源として作動ポート入口と同じ供給源を使用しないでください。
• すべての運転条件において、CPおよびCXマニホールドステーションのパイロット圧力が入口圧力以上であることを確認してください。この関係が逆転する（パイロット圧力が入口圧力より低い）と、シフト不良や制御不能なパイロット漏れが発生する可能性があります。
• 配管のねじ接続部はすべて、適切なレンチを使用して継手の六角部を締め付けてください。マニホールド本体にレンチをかけないでください。バルブ本体を通してトルクをかけると、鋳造アルミニウム製のマニホールドブロックに亀裂が入ったり、内部通路が歪んだりする可能性があります。すべてのNPT接続部には、PTFEテープまたは承認済みのねじシール剤を使用してください。
• 定期点検およびコイル交換を容易にするため、ソレノイドコイルコネクタ側からアクセスできるようにマニホールドを取り付けてください。コネクタへのアクセスと動作中の表示灯の視認性を確保するため、ソレノイド筐体上部に最低2インチ（50mm）のクリアランスがあることを確認してください。
• 真空用途では、システムに真空をかける前に、供給ポートと作業ポートの接続部すべてに漏れがないことを確認してください。わずかなねじ部の漏れでも、真空レベルの性能が低下します。システムに徐々に真空をかけ、継手や接続部の漏れを示す圧力上昇がないか監視してください。
• マニホールドを生産に投入する前に、初期設置後、すべてのソレノイドステーションを少なくとも10回の完全な通電および非通電サイクルで動作させ、ポペットカートリッジを所定の位置に固定し、内部潤滑油の分布を均一化し、すべてのステーションが両方向に完全にシフトすることを確認してください。
• CPシリーズのマニホールドを内部パイロット供給から外部パイロット供給に変更する場合、マニホールドからパイロット供給回路へ逆流する可能性がある場合は、外部パイロット供給ラインに逆止弁を取り付けてください。これにより、特定の回路構成時にメインラインからパイロット供給ラインへ意図せず逆流するのを防ぐことができます。
• 最終設置前に、各マニホールドステーションに、制御するアクチュエータと対応するPLC出力アドレスをラベル付けしてください。ステーションの割り当てが文書化され、マニホールドにマークされていないと、設置後のマルチステーションマニホールドのトラブルシューティングが困難になります。
• ソレノイドコイル表面の周囲温度は、公表されている120°F（50°C）を超えないようにしてください。高温のプロセス機器の近くや密閉されたパネル内に設置する場合は、定常運転中に熱電対を使用してコイル表面温度を確認してください。コイル温度が高すぎると、ソレノイドの寿命が短くなります。
• マニホールドの排気ポートはすべて、安全な排出場所に配管されているか、最大マニホールド流量に対応した排気サイレンサーが取り付けられていることを確認してください。排気ポートからの排気が密閉されたパネル内や作業員の近くにある場合、騒音や汚染の危険があります。排気サイレンサーが汚染されると背圧が発生し、バルブの性能が低下します。
• 10ステーション構成でポートサイズが大きい（1インチ以上）マニホールドの場合、同時作動時の最大流量要求量をマニホールド供給ポートサイズに対して計算し、最悪の同時作動時にもマニホールド入口の供給圧力が動作範囲内に収まることを確認してください。供給ラインのサイズ不足は、マルチステーションマニホールドの性能不安定の最も一般的な原因です。

保証とグローバルサポート

ROSS Controls社は、CPおよびCXバルブマニホールドアセンブリすべてに対し、通常の運転条件下における購入日から1年間の材料および製造上の欠陥に対する保証を提供します。

CPおよびCXマニホールドに関する技術サービスは、1-888-TEK-ROSSまでお問い合わせください。ご注文、価格、配送に関するカスタマーサービスは、1-800-GET-ROSSまでお問い合わせください。

ROSS Controlsは、米国（本社はミシガン州ファーンデール）、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本に拠点を置き、グローバルな技術サポート体制を維持しています。

寸法図、流量性能曲線、圧力損失データ、マニホールドコンフィギュレーターへのアクセスなど、詳細な情報については、rosscontrols.com/en/series/253-cp-cx-valve-series の ROSS Controls 製品ページをご覧いただくか、お近くの ROSS 販売代理店にお問い合わせください。

製品カタログ - Dale CX-LX-LTシリーズバルブおよびマニホールド： https://www.rosscontrols.com/en/documents/6382/dale-cx-lx-lt-series-valves-manifolds

製品カタログ - Dale CP-LFシリーズバルブおよびマニホールド： https://www.rosscontrols.com/en/documents/6381/dale-cp-lf-series-valves-manifolds
