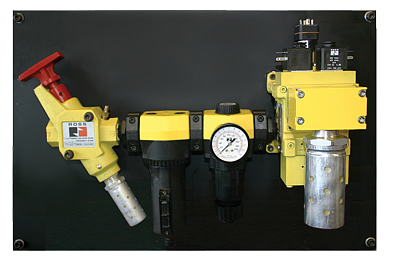

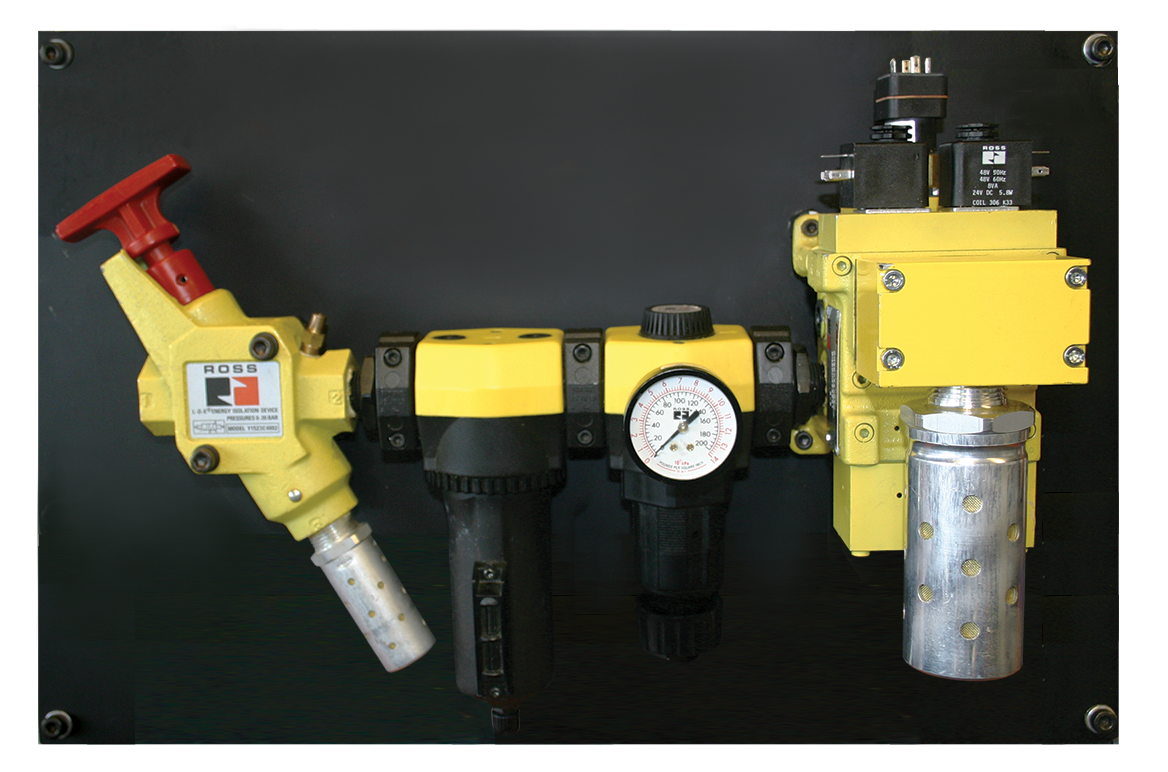

DMC シリーズ安全排気バルブ付き安全エアエントリーアセンブリ 安全カテゴリー 4 PL e、内部監視

製品概要

ROSS Controlsは、DMCシリーズ内部監視型安全排気ダブルバルブを中心に構築された、事前設計済みの安全空気流入アセンブリです。外部監視型バルブとは根本的に異なる監視アーキテクチャにより、安全カテゴリ4、パフォーマンスレベルe（PL e）、SIL 3を実現します。DM1シリーズC（自動リセット）とDM2シリーズC（手動リセット付きダイナミックメモリ）の2種類があり、どちらも監視ロジックがバルブ自体に組み込まれています。

内部監視とは、DMCバルブの故障検出およびシャットダウンロジックがバルブ設計に組み込まれており、安全コントローラのプログラミングエラー、配線不良、またはソフトウェアアップデートによって意図せずバイパスされることがないことを意味します。バルブはバルブ要素の同期を監視し、致命的な故障が発生する100～125ミリ秒前に動作の遅延を検出し、故障状態が解消されるまで再起動を防止します。これにより、外部監視バルブと比較して安全コントローラのプログラミングの複雑さが大幅に軽減された、自己完結型のカテゴリ4安全機能が実現します。

DM1C型は自動リセット機能を備えています。両方のソレノイドから電源が遮断されて故障状態が解消されると、バルブは自動的に運転準備完了状態に戻ります。DM2C型は動的メモリ機能を備えています。故障情報は空気圧や電気状態の変化に関わらず保持され、バルブを運転再開する前に手動でリセットする必要があります。これにより、機械の再起動前に資格のある担当者が故障を確認し、調査することが保証されます。内蔵の圧力スイッチは、運転準備完了状態を機械制御システムに知らせるためのNO接点とNC接点の両方を提供します。

アセンブリ構成部品には、クラシックまたはモジュラーLOXロックアウトバルブ、MDシリーズフィルター/レギュレーター/ルブリケーター、および潤滑または無潤滑運転用の高流量・目詰まり防止サイレンサーとPTFEバックアップピストンリングを備えたDM1CまたはDM2Cダブルバルブが含まれます。防爆ソレノイドパイロットオプションおよびカスタム構成も利用可能です。SISTEMAライブラリデータはrosscontrols.comで入手できます。

主なエンジニアリング機能

• 内部監視機能 - バイパス不可能な安全ロジック- DMCシリーズの監視機能は、バルブ設計に不可欠な要素です。安全コントローラロジックに依存する外部監視型バルブとは異なり、DMCの内部監視機能は、コントローラのプログラミングエラー、ソフトウェアの変更、配線不良などによってバイパスされることはありません。バルブ自体がカテゴリ4の安全機能を確実に作動させます。
• DM1C - 高スループット運転向け自動リセット機能搭載- DM1CシリーズC安全排気弁は、自動リセット機能を備えています。両方のソレノイドが非通電状態になり、故障状態が解消されると、弁は自動的に運転準備完了状態に戻ります。故障が一時的で自己解消される用途において、生産停止時間を最小限に抑えます。
• DM2C - 最大限の安全性を確保するダイナミックメモリ- DM2CシリーズC安全排気弁は、ダイナミックメモリを搭載しています。空気圧や電気系統の変化に関わらず、故障情報が保持されます。弁を運転に戻す前に、必ず手動でリセットする手順が必要です。これにより、機械の再起動前に、資格のある担当者がすべての故障を確認し、調査することができます。
• 非同期故障検出 - 早期警告- DM2Cは、バルブ要素の同期を毎サイクル監視し、要素の同期がずれたことを検知してラッチします。性能低下監視機能は、致命的な故障が発生する100～125ミリ秒前に動作の鈍化を検知し、バルブの完全な故障が発生する前に予防保全を可能にします。
• アンチタイダウン保護（DM2C） - 内蔵機能により、制御やオペレーターのミスによって安全機能が意図せずバイパスされることを防ぎ、冗長な安全設計を回避する可能性のあるタイダウンの試みに対する本質的な保護を提供します。
• PTFEバックアップリング付きデュアルポペット- 耐汚染性に優れたデュアルポペット構造で、摩耗を補償する特性を備えています。PTFEバックアップピストンリングにより、インライン潤滑の有無にかかわらず、信頼性の高い高流量性能を実現し、エアシステムの設計を簡素化します。
• NO接点とNC接点を備えた一体型圧力スイッチ- 常開（NO）接点と常閉（NC）接点の両方を備えた機械式圧力スイッチは、インターロック機能と表示機能のために、機械制御システムにリアルタイムで運転準備完了状態または故障状態のフィードバックを提供します。接点定格：125/250 VACで0.1 A、60 VDCで0.3 A。
• 高流量・目詰まり防止サイレンサー- 一体型の高流量・目詰まり防止排気サイレンサーは、下流側の迅速な減圧に必要な排気流量を維持しながら、効果的な騒音低減を実現します。
• クラシックまたはモジュラーLOXロックアウトバルブ（15シリーズ） - OSHA 1910.147およびANSI/ASSE Z244.1に準拠したエネルギー遮断、大型プッシュ/プルハンドル、OFFのみでロック可能、フルサイズ排気ポート、統合センシングポート、フッ素樹脂スリッパーシール。
• 工場組立済み、テスト済み、すぐに設置可能- コンプリートシリーズアセンブリは、工場で構成、配管済み、漏れテスト済み、機能検証済みです。単一供給元による責任体制により、部品の互換性に関する懸念が解消され、調達が簡素化されます。
• 両側に柔軟なポートオプション- DMCバルブは、両側にインレットポートとアウトレットポートを備え、未使用ポートにはプラグが付いています。さらに、バルブとベースを固定するネジも付属しているため、狭い機械スペースでも柔軟な設置が可能です。

技術仕様

一般仕様

認証およびコンプライアンス

代表的な用途と産業分野

自動車製造およびプレス加工

• 自動車車体工場のロボット溶接セルやプレス加工工程では、カテゴリー4、PL e、内部監視が必要であり、安全エンジニアは監視のためにコントローラのプログラミングに頼るよりも、バイパスを本質的に防止するバルブを好む。
• サイクルレートの高い自動車プレスライン（年間50万回以上の生産）では、DM2Cのダイナミックメモリにより、機械の再起動前にすべての故障が保守担当者によって調査されることが保証され、生産圧力によって故障調査が妨げられることを防ぎます。
• 塗装ブースや資材搬送システムにおいて、DMCバルブの防爆型ソレノイドバルブは、危険区域におけるカテゴリー4の内部監視機能を提供する。
• エンジン組立ラインやパワートレインラインでは、複数の安全な空気導入装置によって異なる機械ゾーンが隔離されており、隣接するゾーンが稼働状態を維持したまま、ゾーンごとにメンテナンスアクセスが可能となっている。

金属加工、重工業、成形

• 空気圧式カウンターバランスシステムを備えた油圧プレスブレーキでは、DM2Cダイナミックメモリにより、資格のあるプレス技術者がリセットを実行してイベントを記録するまで、故障後にプレスが再起動されるのを防ぎ、ANSI B11.3の要件を満たします。
• DM2Cアンチタイダウン保護機能により、金型交換手順中に工具設置者が安全排気機能をショートさせてしまうことを防ぐ鍛造・プレス加工装置。
• CEマークの取得および欧州市場への輸出には、DGUV認証を受けたカテゴリー4の空気圧安全基準が求められる鉄鋼サービスセンターおよびコイル加工ライン。
• 高エネルギー空気圧アクチュエータを備えた鉱山および採石設備において、DM2C故障ラッチは、生産中に気づかれない性能低下が壊滅的な故障を引き起こすことを防ぎます。

包装、食品加工、医薬品製造

• カテゴリ4の内部監視型安全排気を備えた高速包装ラインでは、安全コントローラの設計が簡素化されます。安全PLCは、DM1CまたはDM2Cの運転準備完了フィードバック接点を読み取る以外の監視ロジックを実装する必要はありません。
• 食品加工および医薬品製造装置において、DM2Cのダイナミックメモリは、機械の再起動前に故障事象をログに記録し調査することを保証し、HACCPおよび品質管理システムをサポートします。
• 飲料および乳製品の加工ラインでは、頻繁な洗浄サイクルが行われますが、IP65規格の筐体と耐腐食性の鋳造アルミニウム製バルブ本体により、湿潤環境下でも性能を維持します。
• 医療機器製造においては、厳格な文書化要件があり、DM2Cの故障履歴と手動リセット手順によって、安全事象の自然な監査証跡が提供される。

注文と型番構成

シリーズ型番には、DMCバルブの種類（DM1CまたはDM2C）、ポートサイズとねじ山、電圧、電気接続タイプ、FRL構成、ロックアウトバルブの種類、およびオプションアクセサリがコード化されています。標準表に記載されていない構成については、ROSS Controls社にお問い合わせください。カスタム設計および防爆型ソレノイドパイロットもご用意しております。

自動リセット（障害ラッチなし）の場合はDM1Cを、動的メモリ（障害発生ごとに手動リセットが必要）の場合はDM2Cを指定してください。

利用可能なポートサイズ：1/4、3/8、1/2、および3/4インチNPTまたはG（BSPP）。

標準電圧：24VDC。110VACおよび220VACもご用意しております。その他の電圧については、ROSS社にお問い合わせください。

DM1Cの電気接続：M12コネクタ（IP67）。DM2C：EN 175301-803フォームAまたはフォームC。

圧力スイッチの接点（常開接点と常閉接点）は、運転準備完了または故障のフィードバックを提供します。

ロックアウトバルブの位置は、FRLの前または後に設定可能です。

防爆型ソレノイドパイロットが利用可能です。ROSS社にお問い合わせください。

非標準ポート位置、一体型ブラケット、ステンレス鋼、特殊電圧など、カスタム設計も可能です（ROSS/FLEXソリューション）。

SISTEMAライブラリおよび統合ガイドはrosscontrols.comからダウンロードできます。

アクセサリー

圧力計と指示計

配線済み電気コネクタ

ソレノイドおよび圧力スイッチのフィードバック接続用の配線済みコネクタセット。

排気サイレンサー

外部サイレンサーは、排気経路を遠隔化したり、騒音をさらに低減したりするために使用します。

警告：排気サイレンサーの流量容量は、バルブの排気容量以上でなければなりません。サイレンサーが詰まると、安全な排気機能が損なわれます。

ロックアウトおよび取り付け用アクセサリー

交換用フィルターエレメント

関連製品およびアクセサリー

• 1282シリーズ安全空気入口アセンブリ（MDC1付き）（カテゴリ1、PL c） - MDC1安全排気バルブを備えたカテゴリ1、PL c向けのエントリーレベルアセンブリ。https ://www.rosscontrols.com/en/series/1282-safe-air-entry-assembly-with-mdc1-series-safe-exhaust-valve
• 1283シリーズ安全排気バルブアセンブリ（MDCシリーズ搭載）（カテゴリー1および2、PL c） - MDC1またはMDC2バルブを備えたカテゴリー1または2、PL c向けの拡張可能なアセンブリ。https ://www.rosscontrols.com/en/series/1283-safe-air-entry-assembly-with-mdc-series-safe-exhaust-valve
• 1284シリーズ安全排気アセンブリ（SV27シリーズ搭載）（カテゴリ2、PL c、SIL 2） - カテゴリ2、PL cのアセンブリで、SV27強制ガイド式DPSTセンシングバルブを搭載しています。https ://www.rosscontrols.com/en/series/1284-safe-air-entry-assembly-with-sv27-series-safe-exhaust-valve
• 1285シリーズ安全排気バルブアセンブリ（M35シリーズ搭載）（カテゴリ4、PL e、外部監視） - カテゴリ4、PL e、M35デュアルポペットダブルバルブ搭載、外部監視式。https ://www.rosscontrols.com/en/series/1285-safe-air-entry-assembly-with-m35-series-safe-exhaust-valve
• DMCシリーズダブルバルブカタログ- DM1CおよびDM2CシリーズC安全排気ダブルバルブの完全な技術カタログ。https ://www.rosscontrols.com/en/documents/338
• 15シリーズLOXロックアウトバルブ- クラシックおよびモジュラーLOXエネルギー遮断バルブ。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

よくある質問（FAQ）

Q: カテゴリ4アプリケーションにおいて、DMCシリーズ（内部監視型）と1285シリーズ（M35、外部監視型）の根本的な違いは何ですか？

A:どちらもカテゴリ4、PL e、SIL 3を満たしています。決定的な違いは、監視ロジックがどこに配置されているかです。1285シリーズ（M35）では、外部安全コントローラが圧力センサ信号を読み取り、コントローラのプログラミングによって故障検出と機械停止ロジックを実行します。一方、DMCシリーズでは、監視ロジックはバルブに内蔵されています。バルブは自己監視を行い、故障を検出し、監視機能のために安全コントローラのプログラミングを必要とせずに再起動を防止します。内部監視は、コントローラのエラー、ソフトウェアの変更、配線の不具合によってバイパスされることはありません。これにより、安全コントローラの設計が簡素化され、監視機能が常にアクティブであるという信頼性が向上します。

質問：DM1CとDM2Cは、どのような場合に区別して指定すべきですか？

A：一時的な故障が人員の介入なしに自動的に解消されても問題ない場合は、DM1C（自動リセット）を選択してください。たとえば、瞬間的な電気的干渉が時折発生し、バルブ要素の動作が遅れることがあるものの、故障が機械的な問題の発生を示すものではないような用途です。機械を再起動する前に、すべての故障を資格のある技術者が調査する必要がある場合は、DM2C（動的メモリ）を選択してください。たとえば、リスクの高い用途、安全監査のために故障履歴が必要な用途、または生産圧力によってオペレーターが故障を調査せずに機械を再起動してしまう可能性がある用途です。また、ANSI B11またはDGUV規制で文書化された故障調査が要求されている場合にも、DM2C動的メモリが推奨されます。

Q：DM2Cのダイナミックメモリ機能はどのように動作するのですか？

A： DM2Cは、空気圧や電気系統の変化に関わらず、故障情報を内部監視ロジックに保存します。故障が発生した場合（バルブ要素の同期ずれ、動作の遅延、または異常な圧力状態など）、バルブは故障情報をラッチし、再起動を防止します。故障情報は、電源のオン/オフや空気供給の遮断後も保持されます。バルブが運転準備完了状態に戻るには、故障状態を調査して解消した資格のある担当者による、意図的な手動リセット手順が必要です。これにより、調査せずに故障を解消するために電源をオン/オフするという危険な行為を防ぎます。

Q：DMCバルブは機械コントローラにどのようなフィードバックを提供しますか？

A：内蔵圧力スイッチは、常開（NO）接点と常閉（NC）接点の両方を備えています。このスイッチは、運転準備完了状態（バルブが機械運転に適した状態）または故障状態（バルブが異常状態を検出）を示します。これらの接点は、インターロック機能（運転準備完了状態になるまで機械の起動を防止）および表示機能（故障表示灯またはアラーム）のために機械制御システムに接続されます。接点定格：125/250 VACで0.1 A、30 VDCで0.1 A、60 VDCで0.3 A。

Q: DM2Cにおける「非同期障害検出」とはどういう意味ですか？

A：非同期故障検出とは、DM2Cが、別途同期テストシーケンスを必要とせずに、機械の各サイクルで両方のバルブ要素が同期して（同時に）シフトするかどうかを監視することを意味します。要素が同期せずに動く場合（つまり、一方の要素が劣化または固着し始めている場合）、バルブは故障を検出してラッチします。DM2Cは、バルブ要素が完全に故障する100～125ミリ秒前に動作の鈍化を検出できるため、緊急の故障対応ではなく、予防保全の計画が可能になります。

Q: DM2Cのアンチタイダウン保護機能とは何ですか？

A：アンチタイダウン保護とは、安全制御装置や操作者の操作によってバルブが意図せず通電状態（加圧状態）に保持されたり、安全排気機能がバイパスされたりするのを防ぐ、バルブ設計に組み込まれた機能のことです。デュアルソレノイド安全弁では、両手操作を回避するために、ソレノイドを順番に通電する（片方を「タイダウン」してからもう片方を作動させる）という不適切な制御方法が用いられることがあります。DM2C設計では、このようなバイパス操作を検知して防止します。

Q：DMCバルブは危険場所で使用できますか？

A： DMCバルブの防爆型ソレノイドパイロットバージョンは、クラスI、ディビジョン1または2に分類される危険区域への設置に対応しています。カスタム構成も可能です。危険区域向け製品構成および該当する認証については、ROSS Controlsまでお問い合わせください。

Q：DMCバルブの診断範囲はどのくらいですか？

A: DMCシリーズは、内部監視システムにより最大99%の診断カバレッジ（DC高）を実現し、カテゴリ4アーキテクチャに対してDC≧99%を義務付けているISO 13849-1:2015のカテゴリ4要件を満たしています。

Q：このシリーズのアセンブリは、どのOSHAおよびANSI規格への準拠をサポートしていますか？

A:このシリーズのアセンブリは、LOXロックアウトバルブを介してOSHA 1910.147（危険エネルギーの制御／ロックアウト・タグアウト）、エネルギー遮断のためのANSI/ASSE Z244.1（ロックアウト／タグアウトおよび代替方法）、ANSI/PMMI B155.1（包装機械の安全性）、CSA Z142（動力プレス操作コード）、およびANSI B11シリーズ工作機械規格への準拠をサポートしています。DMCバルブのカテゴリ4、PL e、SIL 3認証は、安全関連制御システムに関するISO 13849-1:2015およびIEC 61508の要件をカバーしています。

Q：DM1Cバルブはどのくらいの流量容量を提供しますか？

A： DM1Cバルブは、供給方向（ポート1-2）でCv値2.2、排気方向（ポート2-3）でCv値3.6を提供します。供給方向のCv値に比べて排気方向のCv値が高いため、安全排気機能作動時に下流側の圧力を迅速に除去できます。

Q：DMCバルブにはインライン潤滑が必要ですか？

A：いいえ。DMCバルブに採用されているPTFE製バックアップピストンリングは、インライン潤滑の有無にかかわらず、信頼性の高い高流量性能を実現します。下流側の他のコンポーネント用にFRLに潤滑装置が組み込まれている場合、DMCバルブはDIN 51519規格に準拠した、粘度クラス32～46の石油系潤滑油に対応しています。

Q：このシリーズアセンブリを使用して、機械式パワープレスのクラッチ／ブレーキ機構を制御できますか？

A：いいえ。ROSS Controlsの仕様および適用される安全規制に基づき、これらのバルブアセンブリは機械式パワープレスのクラッチ／ブレーキ機構の制御用には設計されていません。適切なプレス制御バルブ製品については、ROSS Controlsにお問い合わせください。

Q：動作温度範囲はどのくらいですか？

A： DM1CおよびDM2Cバルブの周囲温度範囲は15～122°F（-10～50°C）です。媒体温度範囲は40～175°F（4～80°C）です。これらの範囲は、ほとんどの産業製造環境をカバーしています。この範囲外の用途については、ROSS Controls社にお問い合わせください。

Q：SISTEMAライブラリのファイルは入手可能ですか？

A：はい。DM1CとDM2Cの両方のバリアントに対応したSISTEMAライブラリデータは、rosscontrols.comからダウンロードできます。これらのファイルには、PFH、MTTFD、B10、およびDCの値が含まれており、SISTEMAソフトウェアの計算に直接インポートして、カテゴリ4、PL e、SIL 3の達成状況を検証できます。

設置およびメンテナンスに関するガイドライン

• 取り付け方向は問いませんが、結露水の排出を考慮すると垂直方向が推奨されます。
• ISO 8573-1クラス7:4:4以上の規格を満たす、ろ過済みの圧縮空気を供給します。
• 供給ラインや排気口を塞がないでください。排気口への背圧は、安全な排気性能を損ないます。
• 両方のDMCソレノイドを機械安全制御システムに接続してください。両方のソレノイドは同期して通電および遮断される必要があります。非対称ソレノイド制御は適用しないでください。
• DMC圧力スイッチのNO接点とNC接点を機械制御システムに接続し、運転準備完了状態の表示と機械有効化インターロックを行います。
• DM2Cの場合：手動リセット手順を確立し、文書化してください。リセットは、障害状態を調査して解消した後、資格のある保守担当者のみが行うようにしてください。
• LOXロックアウトバルブは、施設のLOTOプログラムに従って設置してください。ロックアウトバルブはエネルギー遮断装置であり、緊急停止装置ではありません。
• MDシリーズFRLユニットへのモジュール式取り付けには、ブラケット、ネジ、クランプ、および取り付けアダプタアクセサリを使用してください。
• 排気サイレンサーの流量容量が、バルブの排気容量以上であることを確認してください。
• 設置後、自動リセット機能（DM1C）をテストします。両方のソレノイドの電源を切り、バルブが運転準備完了状態に戻ることを確認します。DM2Cの場合：模擬故障テストを実行し、故障がラッチされていることを確認し、手動リセット手順を実行します。
• 機械インターロックのテスト：DMC圧力スイッチが故障状態を示した場合、機械が起動しないことを確認します。
• フィルターエレメント、ソレノイド、圧力スイッチ接点、および電気接続部について、DMC設置手順書に従って定期点検スケジュールを確立してください。

保証とグローバルサポート

ROSS Controlsは、すべての製品に対し、購入日から1年間の保証を提供します。保証期間は、材料および製造上の欠陥を対象とします。

ROSSは、米国、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のオフィスを通じて、グローバルな技術サポートを提供しています。

カスタマーサービス：1-800-GET-ROSS（1-800-438-7677）。テクニカルサービス：1-888-TEK-ROSS（1-888-835-7677）。

DMCシリーズの設置手順書および統合ガイドは、ROSS Controls社から入手可能です。

詳細な技術データ、寸法図、SISTEMAライブラリファイル、および製品コンフィギュレーターについては、rosscontrols.comをご覧ください。

カタログのダウンロード： https://www.rosscontrols.com/en/documents/338
