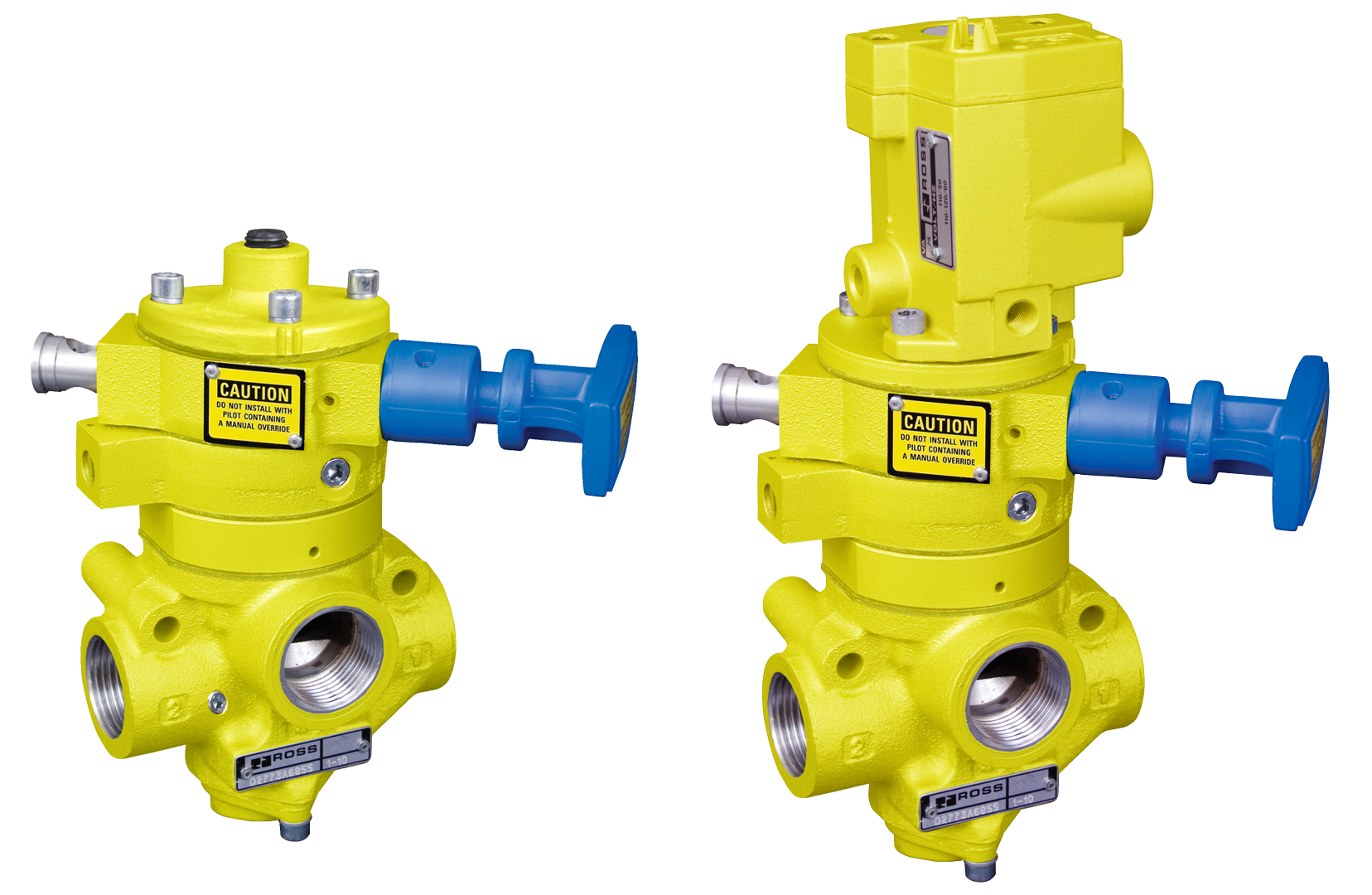

27 シリーズ ロックアウト L-O-X バルブ & ソフトスタート EEZ-ON 安全カテゴリー 1、PL c、手動ロックアウト L-O-X 制御付きパイロットバルブ

製品概要

ROSS Controls社は、ROSSエネルギー遮断弁製品ラインの中で最も高性能な製品である、EEZ-ONソフトスタート機能を備えた27シリーズパイロット式手動エネルギー遮断LOXロックアウト弁を提供しています。このシリーズは、3つの異なる空気圧機能を1つのバルブアセンブリに統合しています。OSHA準拠の南京錠対応手動エネルギー遮断機能、生産のオン/オフ切り替え用の遠隔電気ソレノイドまたは空気圧パイロット制御機能、そしてロックアウトまたはシャットダウン後の安全かつ制御された再起動を実現するEEZ-ON調整式段階的加圧機能です。

EEZ-ON セクションに組み込まれた調整可能なニードル絞りにより、エンジニアと安全担当者は、特定のアプリケーション要件に合わせて下流圧力の上昇速度を現場で調整できます。調整範囲は、下流システムの容量と絞り設定に応じて、数秒から数分までです。この調整機能により、遷移点が固定されている 1289 シリーズ 15 シリーズ LOX with EEZ-ON と本シリーズは区別されます。下流圧力が入口圧力の約 50% に達すると、バルブは自動的に制限されたソフトスタート流路から全開ポペットバルブに切り替わり、通常の生産運転に必要な無制限の流量容量を提供します。

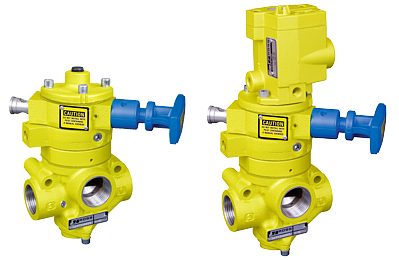

本シリーズは、すべての ROSS LOX with EEZ-ON 製品と同様に青色の操作ハンドルを採用しており、赤色ハンドルの標準 LOX シリーズと区別されています。バルブ本体は黄色です。27 シリーズベースバルブのポペット構造は、本体サイズが 3/8 インチから 1-1/4 インチまで、ポートサイズが最大 1-1/2 インチまでの範囲で、汚れ耐性、摩耗補償、および高い流量容量を提供します。ポペットセクションのブナ N シールと手動作動セクションのフッ素樹脂スリッパシールにより、全動作温度範囲で信頼性の高い性能が保証されます。

安全認証には、ISO 13849-1に基づくカテゴリ1およびPL c、IEC 61508に基づくSIL 2が含まれます。一部のモデルは、北米での設置向けにCSA/UL認証、CIS市場への適合向けにEAC適合宣言を取得しています。これらの認証は、エネルギー遮断機能とソフトスタート機能の両方が要求され、エンジニアリング文書化された安全定格を備えている必要がある、文書化された機械安全アーキテクチャへの本シリーズの統合をサポートします。

主なエンジニアリング機能

• 1つのバルブに3つの安全機能を搭載 - OSHA準拠の手動南京錠対応ロックアウト機能、生産のオン/オフを制御するリモート電気式または空気圧式パイロット制御機能、EEZ-ON調整式段階的加圧機能を1つのインラインバルブアセンブリに統合。ロックアウト、制御、ソフトスタートバルブの各コンポーネントを別々に用意する必要がなくなります。
• 現場で調整可能なソフトスタートタイミングを実現するEEZ-ON制限機構- EEZ-ONセクション内のアクセス可能なニードル制限機構により、下流側の圧力上昇速度を数秒から数分まで現場で調整できます。この調整機能により、安全エンジニアは特定の機械の稼働量やアクチュエータの負荷条件に合わせて再起動タイミングを最適化できます。
• 入口圧力約50%で自動全開移行- ソフトスタートによる流量制限段階の後、EEZ-ON機構は入口圧力が約50%になると自動的に全開に切り替わります。この移行にはオペレーターによる操作は不要です。移行ポイントに達するとすぐに、最大Cv流量が得られます。
• 青色のハンドルは、EEZ-ON バリアントを標準 LOX と区別します。青色のハンドル（標準の 1287 および 1288 シリーズの赤色のハンドルとは異なります）は、保守作業員や安全監査担当者に EEZ-ON 機能を視覚的に識別させます。黄色の本体は、ROSS LOX ファミリーのすべてのエネルギー遮断装置と共通です。
• リモートパイロット制御（手動ロックアウト優先機能付き） - 青色のハンドルは常にパイロット信号よりも優先されます。閉じた状態でロックされている場合、電気ソレノイドまたは空気圧パイロット信号によってバルブを開くことはできません。リモート制御は、ハンドルが開いた状態（ロック解除状態）にある場合にのみ有効です。
• 汚れ耐性と摩耗補償のためのポペット構造- 27シリーズのポペット設計は、優れた汚染耐性と自動摩耗補償を提供し、産業プラント環境における長期間の高サイクル運転を通じて、一貫した応答性と流量性能を維持します。
• フルサイズ排気ポートによる迅速な下流側隔離- 供給ポートと同等以上のサイズの排気ポートにより、青色のハンドルを押し込むと下流側の空気を素早く排出できます。ネジ式の排気ポートには、サイレンサーや外部排気接続部を取り付けることができます。
• 一体型1/8 NPTセンシングポート- ROSSポップアップインジケーター（988A30）または圧力スイッチ（586A86または1153A30）を取り付けて、視覚的または電気的なゼロエネルギー検証を行うための、全シリーズバリアントに標準装備されています。
• SIL 2、カテゴリ 1、および PL c 安全認証- IEC 61508 に基づく安全度水準 2 および ISO 13849-1 に基づくカテゴリ 1、PL c の認証を取得しています。機械安全リスク評価文書の作成、および EU 機械指令と世界各国の同等規格への準拠をサポートします。
• CSA/ULおよびEAC認証取得可能- 一部のシリーズモデルは、北米の規格に準拠するためのCSA/UL認証と、CIS市場への設置に関するEAC宣言を取得しており、グローバルなOEM機械メーカーの認証要件に対応しています。

技術仕様

一般仕様

電気データ（ソレノイドパイロットバルブ）

連続運転に対応した電気ソレノイドモデル。本シリーズで使用可能な電圧。

流量性能データ

EEZ-ON機能を搭載した27シリーズLOX（シリーズ）の代表的な流量および寸法データ。Cv値は、EEZ-ON自動切り替え後の最大流量容量を表します。ソフトスタート段階では、流量は調整可能なニードル設定によって制限されます。製品検索から得られたサンプルモデルを示しています。

認証およびコンプライアンス

代表的な用途と産業分野

自動車組立およびプレス加工

• 移送ラインゾーン制御と安全な再起動：個々の移送ラインゾーンへの空気供給口に設置された電気ソレノイド作動式直列バルブにより、生産管理者は運転中にPLC制御でゾーンをオン/オフしたり、メンテナンス時に手動ロックアウトを実行したりできます。調整可能なEEZ-ON機能により、再起動時にシリンダーがゆっくりと作動位置まで移動し、高密度マルチアクチュエータゾーンでの衝突や作業員の負傷を防ぎます。
• プレス機のカウンターバランスおよびエアクラッチシステム：プレス機のカウンターバランスシリンダーおよびエアクラッチ/ブレーキシステムへのエア供給に用いられるパイロットシリーズバルブは、生産シーケンス管理のためのソレノイド制御によるオン/オフ機能と、メンテナンス後にカウンターバランスシリンダーが突然全力で伸長するのを防ぐための段階的な再起動機能の両方を提供します。
• 溶接ロボットのエンドエフェクタツールの再起動：空気圧式ツールチェンジャーと部品クランプを備えた多軸溶接ロボットは、エンドエフェクタツールのメンテナンス後にロボットを作業領域に戻す際に、PLC制御のロックアウトと段階的な再加圧の連続的な組み合わせから恩恵を受けます。
• 自動車ボディ塗装ブースのコンベアシステム：コンベア駆動用エア供給装置にEEZ-ONリスタート機能を搭載することで、色変更メンテナンス後の再起動時にハンガーやキャリアが急に揺れるのを防ぎ、塗りたての塗装面を保護し、治具の衝突を防止します。

包装および消費財

• 成形充填シール機の安全な再起動：空気圧式シールバー、フィルム引き込みローラー、成形ショルダーシリンダーを備えた高速フレキシブル包装機は、フォーマット変更後に調整可能なEEZ-ONソフトスタートの恩恵を受け、再起動時にすべてのアクチュエータが同時に全圧で作動することによるシールジョーの衝突やフィルムの破損を防ぎます。
• パレタイジングシステムの制御された起動：空気圧式レイヤーフォーマー、プッシャー、およびティアシートを備えたロボット式および従来型のパレタイザーは、定期メンテナンス停止後に段階的に圧力を上昇させることで、アクチュエータの急激なサージによる製品層の乱れを防ぐことができます。
• 充填ラインのCIP再起動：すべての空気圧供給を遮断する必要のある定置洗浄（CIP）消毒サイクル後、調整可能なEEZ-ONを備えたシリーズは、充填ノズル、コンベアダイバータ、およびキャッピングヘッドを制御して再起動し、製品のこぼれや機械的損傷を防ぎます。

一般工業製造業

• 大型マルチアクチュエータ空気圧回路：単一の供給ポイントから10個以上のシリンダーが供給される製造セルは、調整可能なEEZ-ONチューニング機能の恩恵を最も受けます。制限設定を最適化することで、最も負荷の速いシリンダーが他のシリンダーが動き始める前に作動圧力に達するのではなく、すべてのシリンダーが制御された力レベルで同時に動き始めるようにできます。
• 自動組立試験治具：空気圧クランプを使用する空気圧測定、漏れ試験、トルク検証ステーションを備えた組立セルは、バッチ切り替え後に段階的に再起動することで、測定サイクル開始前に部品が制御された力で確実に着座するようにします。
• 産業用ロボットの空気圧供給：空気圧式エンドオブアームツール、真空発生器、コンプライアンスデバイスを備えた6軸ロボットは、ロボットコントローラの安全I/Oに統合されたリモートソレノイド制御と、メンテナンス中の手動ロックアウトの両方の恩恵を受けます。EEZ-ONは、ティーチングプログラミングセッション後に空気圧が回復した際に、ツールが突然作動するのを防ぎます。

化学および医薬品加工

• バッチリアクターの空気圧供給制御：空気圧攪拌機シール、バルブアクチュエータ、およびサンプリングシステムへの空気供給にパイロットシリーズバルブを使用することで、DCSとの統合による自動プロセス制御が可能になり、バッチ切り替え時のメンテナンスアクセス用にローカル手動ロックアウト機能も備えています。
• 医薬品錠剤プレスおよびコーティング装置：クリーンルーム対応。錠剤プレスフィーダーパドル、圧縮システム、コーティングパン駆動部への空気供給用のシリーズバルブは、自動バッチ開始/停止のためのリモートPLC制御と、金型パンチおよびダイのメンテナンスのための手動ロックアウトを提供し、EEZ-ONにより再起動時のフィーダーの急激なサージを防ぎます。
• 原子炉および圧力容器フランジのメンテナンス：フランジ破損およびガスケット交換作業中の空気圧供給遮断後の調整可能なEEZ-ON再起動により、アクチュエータが徐々に位置を復元し、システム全体の圧力が利用可能になる前に作業員が危険区域から退避する時間を確保します。

資材管理および物流

• 自動倉庫システム（AS/RS）：AS/RS設備内の空気圧ピンロック、グリッパーシステム、およびトートハンドリングアクチュエータへの圧縮空気供給装置に直列バルブを使用することで、通常運転時にはリモートPLC制御が可能になり、定期メンテナンス時には人員がリモート制御盤の場所まで移動することなく手動ロックアウトが可能になります。
• 配送センターのコンベア仕分け：エアゾーンに搭載されたパイロットシリーズバルブは、空気圧式仕分けシュー、ポップアップ式搬送ユニット、および分岐ゲートに空気を供給し、倉庫管理システムのI/Oからゾーンレベルの制御を可能にすると同時に、個々の仕分けゾーンへのメンテナンスアクセスを可能にするLOTO（ロックアウト・タグアウト）をサポートします。

印刷と変換

• ウェブオフセット印刷機のゾーン制御：印刷ユニットとフォルダーのエア供給部に搭載された直列バルブにより、印刷室の管理者はソレノイド制御を使用して個々の印刷ユニットをオフラインにしてシリンダーの充填やブランケットの交換を行うことができ、同時に保守担当者が手動でロックアウトできる機能も維持できます。調整可能なEEZ-ON機能により、印刷機の起動時に圧胴が突然最大力で作動するのを防ぎます。
• ワイドフォーマットデジタル印刷機およびラミネーター：ワイドフォーマットプリンターおよびラミネーターに搭載されている空気圧式グリップローラー、ニップ圧力アクチュエータ、およびメディア送りシステムは、リモート生産制御と、基材装填手順後の制御された再起動の両方の恩恵を受ける。

注文と型番構成

ROSS 27シリーズLOX（EEZ-ONモデル番号）は、27シリーズのパイロットバルブ構造に準拠しており、ソフトスタートサフィックスコードがEEZ-ON機構を示しています。G（BSPP）ネジの場合は、モデル番号の先頭にDを付けてください。必要な流量Cv値と供給ラインに適合するポートサイズに基づいて、本体サイズを選択してください。

すべてのポートにG（BSPP）ネジを使用する場合は、型番に接頭辞DまたはYDを追加してください（例：1-1/2インチGネジ、1-1/4インチ本体、EEZ-ONの場合はYD2783A8065）。

全シリーズのバルブには、調整可能なEEZ-ONソフトスタート機構が搭載されており、青色の操作ハンドルで識別できます。

空気圧式パイロットモデルは、周囲温度80℃（175°F）まで対応します。電気式ソレノイドモデルは、周囲温度50℃（120°F）までとなります。

動作圧力範囲は、全シリーズの本体サイズにおいて15～150psig（1～10bar）です。

ソフトスタート調整では、まず制限部を完全に閉じた状態（時計回り）で初期設定を行い、その後、下流側の圧力上昇率を監視しながら徐々に開いていく（反時計回り）。

CSA/UL認証は一部のモデルで取得可能です。認証書類が必要な場合は、ご注文時にご指定ください。

ポートサイズが大きい場合や、流量がCv30を超える場合は、27シリーズ標準LOX（1288シリーズ）を参照するか、アプリケーションサポートについてROSSにお問い合わせください。

アクセサリー

ポップアップ式圧力インジケーター

モデル988A30。1/8 NPTセンシングポート用の視覚的な機械式インジケーター。下流側に圧力がかかるとボタンが飛び出し、圧力がゼロになるとボタンが元の位置に戻るため、機械的なゼロエネルギー確認が簡単に行えます。

圧力スイッチ（EN 175301-803 フォームAコネクタ）

モデル586A86。常開接点は、圧力低下時に5psigで閉じます。統合型安全アーキテクチャにおいて、ゼロエネルギー確認のために安全PLCに電気信号を供給します。

圧力スイッチ（M12コネクタ）

型番1153A30。M12コネクタ式圧力スイッチ。圧力低下時に5psigで接点が閉じます。

マルチロックアウトデバイス

モデル356A30。グループLOTO手順用のハスプ装置。複数の個人用南京錠を取り付けることができるため、複数の作業員が危険区域に入る前にそれぞれ個人用南京錠を取り付けることができます。

排気サイレンサー

ROSS製アルミニウム製サイレンサー（シリーズ排気ポートサイズ対応、定格圧力290psig）。

警告：消音器の流量容量は、バルブの排気流量容量以上でなければなりません。消音器が詰まると背圧が上昇し、下流への排気が完全に行われなくなる可能性があります。

関連製品およびアクセサリー

• 15シリーズLOX（EEZ-ON搭載）（1289シリーズ） - リモートパイロット制御が不要な小口径ポート向けの、固定ソフトスタート機能付き手動LOXバルブ。https ://www.rosscontrols.com/en/series/1289-lockout-valves-with-soft-start-15-series
• 27シリーズ標準LOX（1288シリーズ） - ソフトスタート機能のないパイロット式LOXバルブ。段階的な再起動を必要とせず、遠隔制御が必要な高流量アプリケーション向け。https ://www.rosscontrols.com/en/series/1288-lockout-valves-27-series
• 15シリーズ標準LOX（1287シリーズ） - ソフトスタート機能のない手動LOXバルブ。小型ポートサイズでの簡単な手動エネルギー遮断に対応。https ://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• DM2シリーズ二重弁- カテゴリー4、PL e圧力制御および機械ガード用の冗長安全制御弁。https ://www.rosscontrols.com/en/series/dm2-series
• 排気サイレンサー- ROSS製サイレンサーは、全シリーズの排気ポートサイズに対応し、定格圧力は290 psigです。https ://www.rosscontrols.com/en/series/90-silencers
• 27シリーズスタンドアロンEEZ-ONソフトスタートバルブ- 手動によるエネルギー遮断を必要としないソフトスタート専用アプリケーション向けのロックアウト機能のないEEZ-ONバルブ。https ://www.rosscontrols.com/en/documents/332/27-series-eez-on-valves

よくある質問（FAQ）

Q：このシリーズのバルブは、どのような3つの機能を1つに統合していますか？

A:シリーズ27 LOX（EEZ-ON搭載）は、(1) 青色のハンドルとロック穴によるOSHA準拠の手動南京錠対応エネルギー遮断、(2) 生産自動化のための遠隔電気ソレノイドまたは空気圧パイロットのオン/オフ制御、(3) ロックアウトまたはシャットダウン後の安全かつ制御された再起動のための調整可能なEEZ-ON段階的圧力上昇機能を統合しています。これら3つの機能をすべて別々のコンポーネントから必要とするシステムでは、手動ロックアウトバルブ、ソレノイドバルブ、ソフトスタートバルブ、および関連するすべての配管と継手が必要になります。このシリーズは、単一の本体と単一のポート接続セットからこれら3つの機能をすべて提供します。

Q：調整可能なEEZ-ON制限はどのように機能し、どのように設定するのですか？

A: EEZ-ONシリーズのバルブには、バルブ本体外部からアクセスできる内部ニードル式流量制限機構が備わっています。制限機構を完全に閉じた状態（時計回りに回転）から始め、バルブに通電して、ゲージで下流側の圧力上昇率を観察します。流量を増やし、起動時間を短縮するには、制限機構を反時計回りに回します。目標は、全圧がかかる前にアクチュエータがゆっくりと制御可能な状態で作動位置まで移動するような圧力上昇率を実現することです。設定が適切になったら、ロックします。流量制限状態から全流量状態への移行は、入口圧力の約50%で自動的に行われます。一般的な調整範囲は、下流側のシステム容量に応じて数秒から数分までです。

Q：このシリーズと1289シリーズの違いは何ですか？

A:両シリーズとも、LOX手動エネルギー遮断とEEZ-ONソフトスタートを組み合わせています。1289シリーズは15シリーズスプールバルブプラットフォームをベースとしており、手動操作のみで、入口圧力が約50%の時点でEEZ-ONが固定で切り替わり、起動速度の現場調整は不要です。一方、27シリーズポペットプラットフォームをベースとし、手動ハンドルに加えて遠隔電気ソレノイドまたは空気圧パイロットによる作動機構を追加し、EEZ-ON圧力上昇速度を現場で調整できる調整可能なニードル制限機構を備えています。このシリーズは、手動ロックアウトとソフトスタートに加えてバルブの遠隔PLC制御が必要な場合、または起動タイミングを特定のアプリケーション要件に合わせて調整する必要がある場合に最適な選択肢です。

Q：このシリーズは安全PLC出力で制御できますか？

A:はい。電気ソレノイドオプション（24 VDC、110 VAC、または230 VAC）は、安全PLCまたは安全リレー出力に配線でき、センシングポートの圧力スイッチアクセサリ（586A86または1153A30）は、下流圧力がゼロであることを確認する電気フィードバックを安全PLC入力に提供します。ただし、バルブの認証安全定格は、単一構成の場合、カテゴリ1、PL c、SIL 2です。カテゴリ3または4、PL dまたはeを必要とするより高性能な安全機能には、監視機能を備えたROSS DM2シリーズのダブルバルブを使用した冗長構成を指定する必要があります。このシリーズは、より高カテゴリの制御バルブ回路の上流にあるエネルギー遮断およびソフトスタートバルブとして使用するのが最適です。

Q：青色のハンドルロックアウトは、リモートパイロット信号を上書きしますか？

A：はい。青色の手動ハンドルは、遠隔からの電気式または空気圧式のパイロット信号よりも常に優先されます。ハンドルが閉じた南京錠の位置に押されると、パイロット信号やソレノイドからの指令に関係なく、バルブは閉じたままになり、下流側の空気はすべて排出されます。南京錠が外され、ハンドルが物理的に開いた位置に引かれた後にのみ、遠隔パイロット信号でバルブを制御できます。これにより、保守作業員の個人用南京錠が、制御システムからの自動または意図的な遠隔信号によって無効にされることがなくなります。

Q：シール材の種類と耐熱温度を教えてください。

A：このシリーズのポペット部には、通常の圧縮空気サービス用にブナNシールが使用されています。手動作動部にはフッ素樹脂製スリッパシールが使用されています。電気ソレノイドモデルは、周囲温度4～50℃、媒体温度80℃まで対応しています。空気圧パイロットモデルは、周囲温度および媒体温度ともに4～80℃に対応しています。すべてのモデルにおいて、流体媒体としてろ過された圧縮空気が必要です。

Q：このシリーズは、海外での設置に対応するため、G（BSPP）ネジ仕様で入手可能ですか？

A:はい。すべてのポートにG（BSPP）ネジを使用する場合は、型番の先頭にDまたはYDを付けてください。例えば、YD2783A8065は、1-1/4インチボディ、1-1/2インチポート、空気圧パイロット、EEZ-ONモデルのGネジバージョンです。Gネジオプションは、すべてのシリーズボディサイズとポート構成でご利用いただけます。

Q：ゼロエネルギー検証に利用できるセンシングアクセサリにはどのようなものがありますか？

A：シリーズバルブ全機種に搭載されている1/8 NPTセンシングポートは、目視による機械的確認のためのROSSポップアップインジケータモデル988A30、または圧力低下時に5 psigで電気的にゼロエネルギー確認を行うための圧力スイッチモデル586A86（EN 175301-803フォームAコネクタ）もしくは1153A30（M12コネクタ）に対応しています。これらのアクセサリはROSS LOXバルブシリーズ全機種で互換性があり、複数のバルブタイプを使用する工場全体でアクセサリの在庫管理を簡素化できます。

Q：CSA/ULおよびEACの要件を満たす認証にはどのようなものがありますか？

A：一部のシリーズモデルは、北米の設置場所における現地の電気安全基準または製品安全基準で義務付けられている場合、CSA/UL認証を取得しています。また、CIS市場への設置場所向けにはEAC適合宣言を取得しています。例えば、YD2783A8065モデルは、CSA/UL認証とEAC認証の両方を取得していることが確認されています。ROSSが適合モデル番号と関連資料を提供できるよう、ご注文時に認証要件をご指定ください。

Q：EEZ-ONは、空気供給ラインに別途流量制御装置を使用する場合と比べてどうですか？

A：供給ラインに設置された流量制御継手は初期流量を制限しますが、下流側のアクチュエータの最初のストロークでシステム全体の圧力が出口に到達するのを防ぐことはできません。アクチュエータの速度は個別に制御されますが、システム全体の圧力上昇率を制御することはできません。EEZ-ONは下流側のシステム圧力上昇率を制御し、接続されているすべてのアクチュエータに同時に影響を与え、ソフトスタートフェーズ中にどのアクチュエータも最大作動圧力に達するのを防ぎます。EEZ-ONは安全カテゴリ1、PL c、SIL 2の認証を取得しており、その設定はバルブ本体内部で固定されているため、外部のインライン流量制御と比較して、偶発的または意図的な改ざんのリスクが低減されます。

Q：このシリーズの最大流量容量はどれくらいですか？

A：このシリーズで確認されている最大のバリエーションは、本体サイズが1-1/4インチ、ポートが1-1/2インチのもので、供給側から出口側への方向でCv 30、出口側から排気側への方向でCv 31を実現します。本体サイズが3/4インチ、入口が1/2インチのものは、2/2構成でCv 13、3/2構成でCv 12～16を実現します。ロックアウトバルブでCv 30を超える流量が必要な場合は、本体サイズが最大2インチ、Cvが最大70の標準27シリーズLOX（1288シリーズ）を指定してください。

Q：このシリーズの保証範囲はどのくらいですか？

A： ROSS Controlsは、EEZ-ON搭載のLOXシリーズ全製品に対し、購入日から1年間、材質および製造上の欠陥に対する保証を提供しています。保証請求については、ROSSカスタマーサービス（1-800-GET-ROSS (1-800-438-7677)）まで、製品サポートについては、テクニカルサービス（1-888-TEK-ROSS (1-888-835-7677)）までお問い合わせください。

設置およびメンテナンスに関するガイドライン

• シリーズバルブは、機械またはゾーンへの圧縮空気供給ラインの最初のバルブとして、すべての制御バルブ、シリンダー、およびアクチュエータの上流に設置してください。
• 入口（ポート1）を上流側の電源に、出口（ポート2）を下流側の回路に、排気口（ポート3）を消音器または遠隔排気管を介して大気に接続します。
• 供給ラインのサイズが、あらゆる負荷条件下において、入口圧力を15 psigの最小動作圧力以下に制限しないことを確認してください。
• 排気口を塞がないでください。サイレンサーの流量容量は、バルブの排気容量以上でなければなりません。EEZ-ONの制限は、供給流路のみに適用され、排気流路には適用されません。
• ソレノイドコイル（電気式モデル）を、定格電圧の配線を使用して適切な電源に接続してください。パイロット電源（空気圧式モデル）を、入口圧力以上の清浄なパイロット電源に接続してください。
• EEZ-ONの制限部を設定する際は、下流側の回路を動作圧力にしてください。まず、完全に閉じた状態（時計回り）から始め、バルブに通電し、目的の圧力上昇率が得られるまで制限部を開放（反時計回り）します。設定を確定する前に、アクチュエータの動作が制御され、安全であることを確認してください。
• ポップアップインジケーター（988A30）または圧力スイッチ（586A86または1153A30）を1/8 NPTセンシングポートに取り付け、使用開始前に正常に動作することを確認してください。
• バルブをロックするには、青いハンドルを内側に押し込み、バルブが閉じて下流側の空気が排出されるまで押し込み、ロック穴に南京錠を差し込みます。南京錠によってハンドルが抜けないことを確認してください。
• グループでのロックアウトには、ハンドルに356A30マルチロックアウト装置を取り付けてください。各作業員は各自の個人用南京錠を取り付けます。
• メンテナンスが完了し、すべての作業員が南京錠を外したら、青色のハンドルを引いて開位置にしてください。EEZ-ONの段階的加圧機能が自動的に作動し、その後、通常の流量に戻ります。
• 最高の耐用年数と安定したEEZ-ON性能を実現するには、5ミクロンのフィルター定格を持つろ過済み圧縮空気を供給してください。
• EEZ-ON搭載のLOXシリーズは、緊急停止装置として使用しないでください。本製品は、エネルギー遮断装置としてのみ設計されています。

保証とグローバルサポート

ROSS Controls社は、EEZ-ON搭載のLOXシリーズ製品すべてに対し、購入日から1年間、材料および製造上の欠陥を対象とした保証を提供します。

技術サポートはROSS USA（1-888-TEK-ROSS (1-888-835-7677)）で、カスタマーサービスは1-800-GET-ROSS（1-800-438-7677）でご利用いただけます。グローバルサポートは、カナダ、ブラジル、ドイツ、フランス、英国、インド、中国、日本のROSSオフィスを通じて提供されます。

ISO 13849-1の安全計算および適合宣言文書に関するSISTEMAライブラリファイルは、rosscontrols.comで入手可能です。

EEZ-ONのタイミング解析、安全アーキテクチャの統合、およびCSA/ULまたはEAC認証文書作成のサポートについては、ROSSアプリケーションエンジニアリングにお問い合わせください。
